很多朋友都有旧的笔记本电脑,因为性能原因等各种原因,放在家里挺鸡肋的,用他吧,太卡太慢了,不用他放着吃灰,卖还卖不了多少钱。今天我们用旧笔记本电脑上的配件,DIY一个新的笔记本电脑。
说到笔记本电脑,不得不提到联想这个品牌。我刚上大学的时候买的人生第一个笔记本电脑就是联想的,型号忘了,11年了,现在还能用,中间显卡芯片坏过一次,其他的都没问题,质量相当满意。有朋友可能会说我的联想笔记本电脑怎么...产品量产肯定是有个次品率的,因为组成产品的元件也是量产出来的,谁也没法保证生产出来的原件100%没问题吗。不管是我运气好,还是联想笔记本质量好,总体来说我对联想的产品还是很满意的。
不仅如此,最近通过社区又体验了联想的最新产品Leez P710单板计算机,正好手里有报废的联想笔记本和随身充,那就将废物利用组装一台电脑吧。作者风格依旧是将重点放在简单实用上,没有太高的技术含量,绝对能看懂。
let's start it!
材料

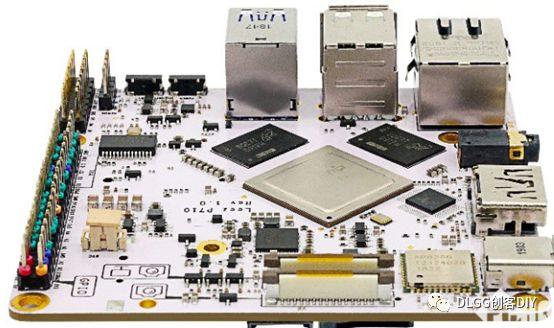

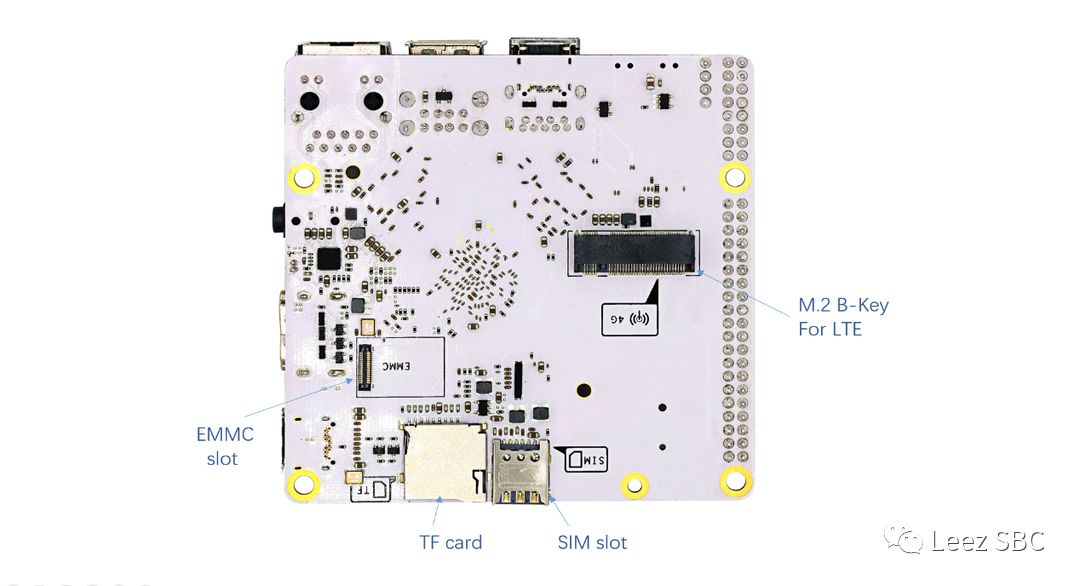

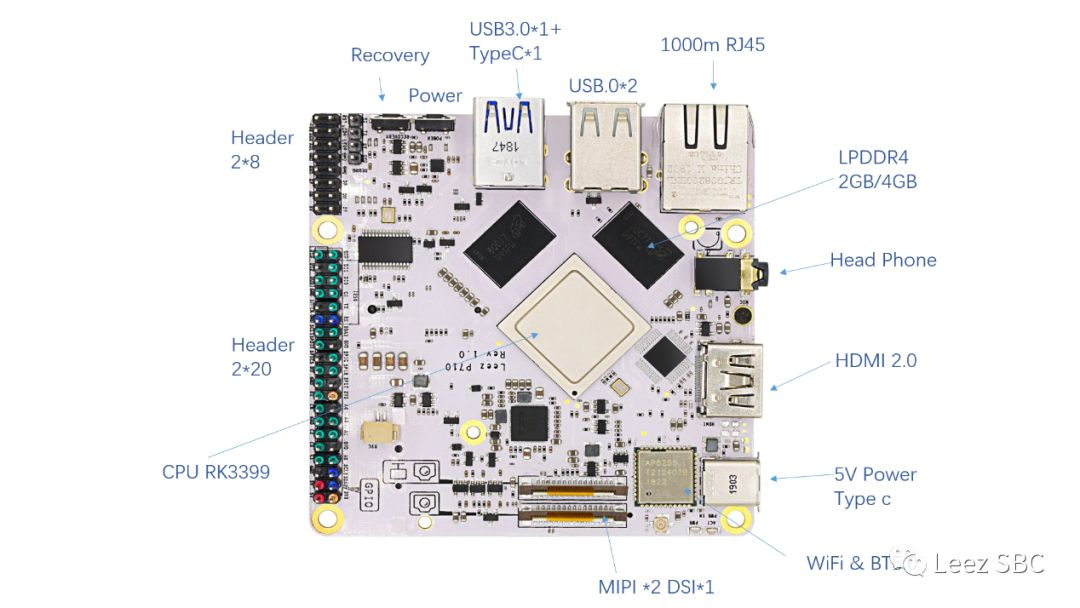

联想Leez P710
2019世界移动通信大会(MWC)联想发布新物联网开发套件,Leez P710 凭借时尚外观设计、高效计算能力,被广泛定义为口袋极客神器。
联想thinkplus 随身充
对,其实就是个充电宝和充电器合体的产品,也不能说很创新,但是作为一个DIY爱好者,他为我们节省了很多工作,并且产品美观便于携带,大大提高了DIY成本的实用性,强力推荐。

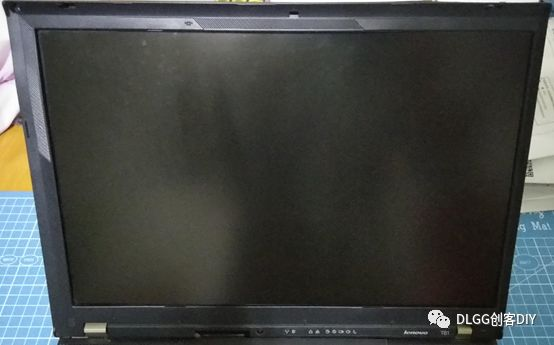

联想旧笔记本电脑(拆屏幕用)
记不起来这个笔记本是哪来的了,好像是我爸的一个朋友给他的,屏幕有点大(我居然嫌大你敢信)15.6寸

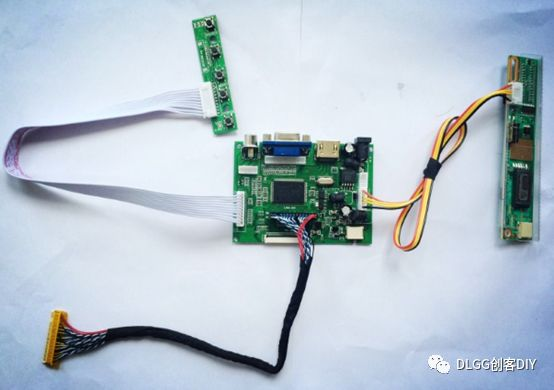

屏幕驱动板
4G模块
型号:EM05CEFAR01A04M4G_ND
其他模块
USB升压模块——将USB输出的5v转12v给屏幕驱动板供电
键盘鼠标
4G天线
电话卡(流量卡)
HDMI数据线
整体结构

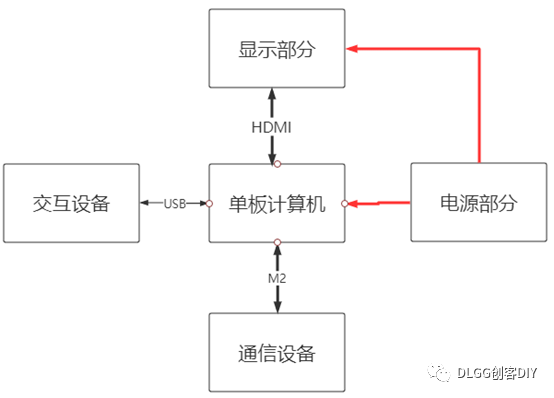

根据现有材料和需求,先来简单看一下系统结构:
和常规电脑(笔记本电脑)一样,系统包括如图所示五个部分:单板计算机、通信设备、交互设备、显示部分和电源部分。其中显示部分由屏幕和屏幕驱动板组成;交互设备由常用(无限)鼠标键盘组成;通信设备由4G通信模块和天线组成;单板计算机就是联想Leez P710。电源部分采用thinkplus 随身充和屏幕升压模块组成。
需求及可行性分析
下边简单就实际测试数据对作品的实用性和可行性进行分析,不讨论几核主频什么的了,在实际测试数据面前他们都是纸老虎。
性能:参考【体验】说好的千元开发板,实用党体验单板机先驱者——Leez P710,对比树莓派3B+,亲测可以实现日常看视频需求
网速:亲测帝都大望路附近网速,使用移动、联通和电信分别测试,天线安装2个,非12dB的大天线,淘宝上买的,没写多大增益,肯定小于12dB,实测数据满足日常需求,数据大家可以参考一下。下载速度:移动20Mb;联通8Mb;电信6Mb(注意受基站分布和用户连接数量不同等原因,这个测试数据并不能准确的说明哪个运营网络信号好)
驱动:这里需要给Leez好评,系统中已经集成了EM05的4G驱动,支持三大运营商。如果使用其他模块,需要在购买之前和商家要一键驱动脚本,不能只要驱动,当然如果你会移植驱动并有时间搞驱动可以忽略
DIY步骤
拆笔记本电脑

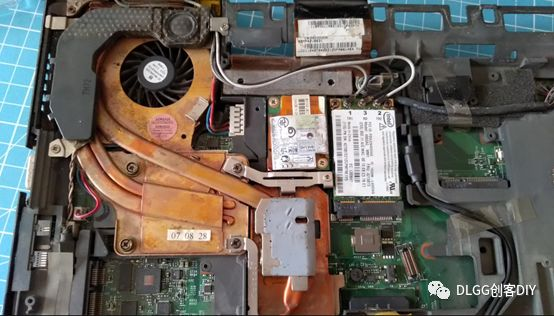

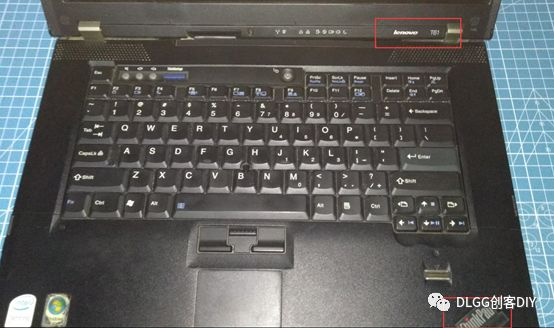

作为一个老司机当然要先把电池卸了;然后拧掉一堆螺丝,打开后盖,然后卸下键盘。笔记本上盖和下盖是通过阻尼器连接的,所以需要找到阻尼器,将螺丝卸下,就能将屏幕拆下了。

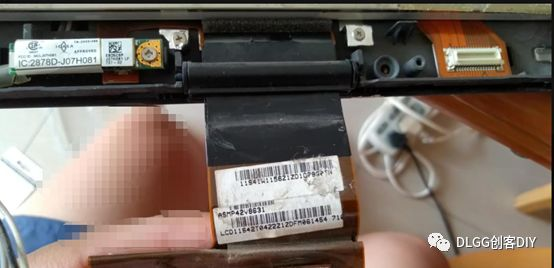

笔记本上盖除了螺丝还有很多卡槽,需要用一字改锥慢慢撬,没什么好办法,别着急慢慢来吧,塑料有一定的弹力,所以不用太在意,在屏幕上查找型号,最终确定型号:LP154W02-A1
搜索查找屏幕的手册,以备不时之需(淘宝如果买不到接口线,需要自己搞线可是相当麻烦的),然后去淘宝上找驱动板,运气不错,店家很给力表示可以提供对应屏幕的转接线(详细截图信息请见附录)
组装设备

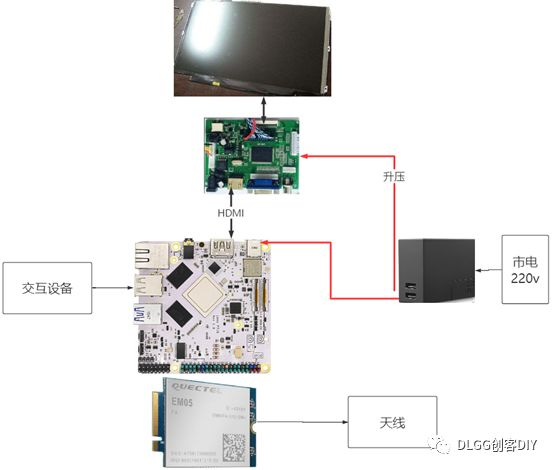

按照下图连接图将设备组装,将电话卡(流量卡)插入到主板上,就实现笔记本的硬件了。
其他
笔记本的结构比较复杂,由于屏幕过大,之前采购的木盒装不下了,需要考虑其他方案,受资金限制是否3D打印还需要再研究。
系统安装、爱国方法和其他软件操作可以参考我之前发的《实用党体验单板机先驱者——Leez P710》,其中介绍了Leez P710观看视频的可行性和树莓派性能的对比
【体验】说好的千元开发板,实用党体验单板机先驱者——Leez P710
