Unity热更新技术学习——AssetsBundle详解

本文主要是介绍Unity热更新技术学习——AssetsBundle详解，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

文章目录

- 热更新
- AssetsBundle
- - - Resources
    - AssetsBundle
    - 存储目录
    - 目录实例
    - 构建AssetsBundle
    - - 清单文件
      - AB包
    - AssetBundle依赖
    - AssetBundle Browser
    - - Configure
      - Build
      - Inspect

热更新

热更新是指，你需要为应用程序修改某种资源，或者增加某种资源的时候，不需要新发布一个新的应用程序到应用商店让用户下载并重新安装，只需要联网，然后下载更新的内容即可。比如游戏出了一款新皮肤，推出一个新活动，或者修复某个紧急的小bug，如果这些小事情每次都要用户重新下载应用程序，就特别烦，尤其是如今中国国民级的手游动辄3到5个G。

为此，考虑需要频繁更新的内容就可以分成两个部分：

普通的资源文件，如材质，模型，动画，音效等等。
脚本

Unity没有给我们提供官方的脚本热更方案，而对于普通的资源文件的热更，就是AssetsBundle技术。

AssetsBundle

在说AssetsBundle之前，还要说说Resources，或者Resources这个目录。

Resources

Resources是Unity最早提出的资源动态加载的方案。当你需要动态加载某个资源的时候，你需要把对应的资源，比如预置体，材质等放入Resources目录下，然后用Unity提供的API（Resources.Load()）去动态加载。

这个目录在以前游戏不是很大的情况下很方便很好用。但在项目做大的时候，它的缺点就暴露得很明显了（缺点来自官方文档）：

难以进行细粒度的内存管理
无论你用不用，Resources目录下的资源都会打包进游戏包里。这不仅会导致游戏构建时长增大，游戏包体大小激增，资源还难以管理
没法使用Resources进行热更新。在你构建的时候，Unity会自动帮你打包好资源，而之后游戏也只会使用这些打包好的的资源。
主线程加载。这意味着，如果你需要动态加载的资源多了，你的游戏会假死。

为了解决这些问题，AssetsBundle诞生了。

AssetsBundle

AssetsBundle是Unity另一套资源管理的方式。它和Resources的相同之处，也是他们最主要的用途就是允许工程动态加载里面的资源。不同之处在于：

AssetsBundle是和应用程序分开存储的
允许用户下载新的AssetBundle并使用里面的资源
需要用户在Unity编辑器模式下，手动编写代码构建AssetsBundle

第二个不同之处就是Unity资源热更的核心。而手动构建虽然显得更加繁琐，但也给你更多的选择。你可以选择构建AssetsBundle的路径，选择它的名称和更细分的变体（Variants），你还可以构建好AssetsBundle之后，将其存储到服务器上，让用户在需要资源更新的时候下载新的AssetsBundle。

存储目录

关于AssetsBundle的第二个话题就是它的存储位置。这里涉及到两个重要的目录：StreamingAssetsPath 和 PersistentDataPath。

StreamingAssetsPath 可以通过Application.streamingAssetsPath获取路径。在Unity编辑器模式下，它是Assets目录下的StreamingAssets目录。在Android平台里，它就是assets目录。

Android管理资源有两种方式，一种是res/raw目录，res目录里面的文件会参与Android的R文件编译，以便你能够通过R.id去访问，这也同样是为什么你在解压apk，然后尝试读取res/AndroidMenifest.xml时，得到的却是一个二进制文件。另一种就是assets目录。Android对它不会做任何事情，然而，你无法通过文件系统去访问这个目录下的资源。取而代之的是使用Android提供的API——AssetsManager。

和Android一样，Unity也不会对这个目录下的文件做任何事情，包括C#脚本，Shader和材质也不会参与编译（Unity编辑器里，你如果在这个目录下创建一个C#脚本，你会发现它的图标和正常的C#脚本图标不一样，因为Unity根本没把它当成一个需要正常编译的C#脚本）。

你应该使用这个目录去存储Unity的资源。在PC上，你可以直接使用文件系统访问Application.streamingAssetsPath获取里面的资源。而在Android和WebGL平台上，正如上面注解所讲，你无法通过文件系统直接访问。Android提供了AssetsManager这个API去访问，反映到Unity层面，就是WWW（过时）或者UnityWebRequest。

一般来说，在Editor下打出来需要在构建过程直接进入游戏包体的AssetsBundle都会放入这个目录下。但是这个目录在Android上是只读的，所以你无法将新下载的AssetsBundle放入这个目录。如果要更新的AssetsBundle，还需要另一个目录——

PersistentDataPath 可以通过Application.persistentDataPath获取路径。

Unity编辑器：/User/AppData/Local/Packages/<productname>/LocalState
Android：/sdcard/Android/data/<packagename>/files
这个目录是可读可写的。新下载的AssetsBundle就会放入这个地方。

目录实例

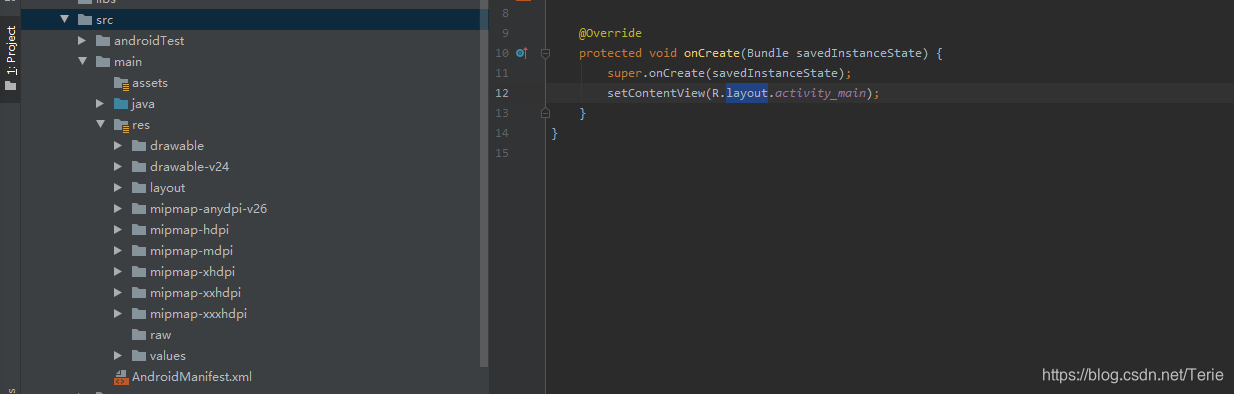

在Android Studio中新建一个项目，然后在任何目录上右键 -> New -> Folder -> AssetsFolder。这会帮你创建一个assets目录。注意，你无论在哪个目录右键，新生成的assets目录都创建到/src/main下。同理，选择New一个Raw Resources Folder，目录结构应该如下：
在这里插入图片描述
注意assets和res文件右下角都有一个小图标，表示这两个目录是属于资源目录。而著名的Android清单文件AndroidManifest.xml就位于res目录下。这个目录下的资源都会被编译，想要查看apk里面AndroidMenifest.xml的内容，可以通过Android Studio -> File -> Profile or debug APK 查看。

下面我们要创建几个Unity工程，查看他们的apk的目录结构的差别。

创建一个空工程，即保留新建工程的所有东西不变，打一个包——空.apk。

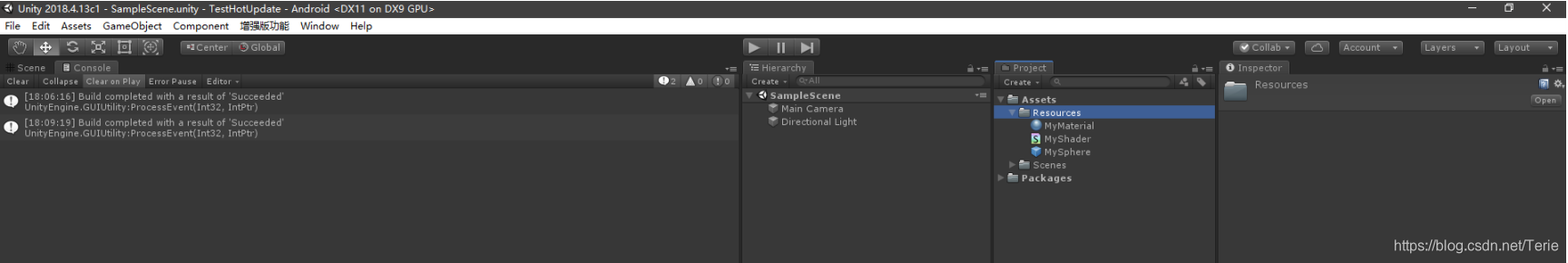

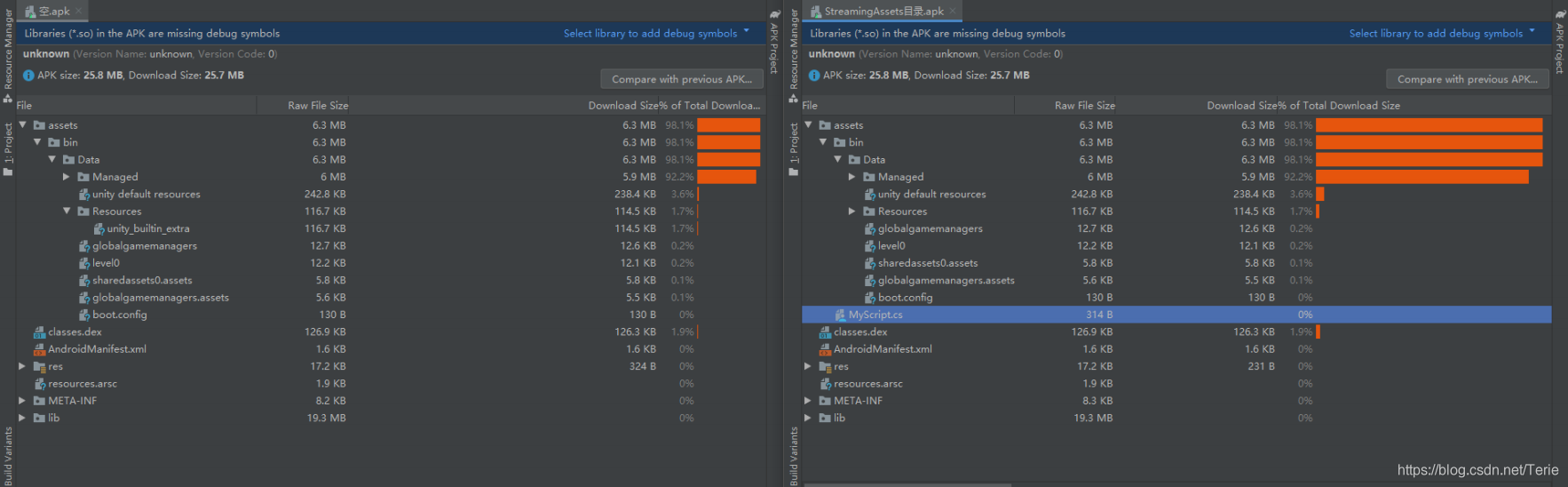

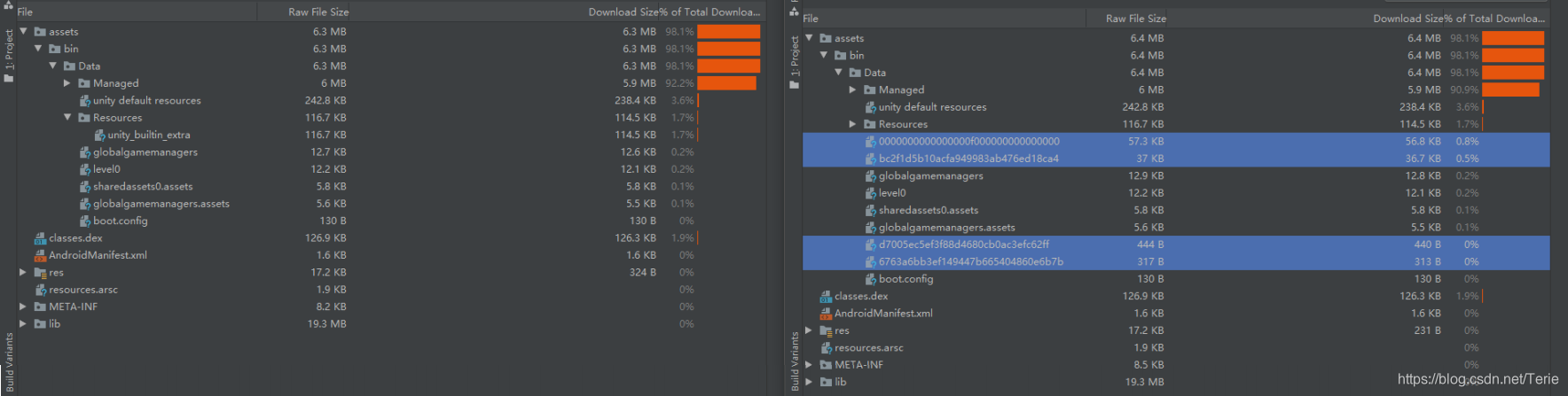

然后在此基础上新建一个Resources目录，里面放点东西，打个包——Resources.apk。其工程目录结构如图一，其与空.apk的比较如图二。
在空工程基础上新建一个StreamingAssets目录，里面放点东西，打个包——StreamAssets.apk。其工程目录结构如图三，其与空.apk的比较如图四。

Resources和StreamingAssets的相同之处就是，它里面的资源都被放进了/assets目录下。不同之处在于：
Resources被放进/assets/bin/Data下，并且文件都是经过编码和压缩的文件，其文件名就是资源的guid，同时还多了一个零号guid的文件。
而StreamingAssets直接处于/assets目录下，并且文件被原封不动地打进了apk。

我在Resources下放置了一个内置的Standard Surface Shader，原大小1.7kB。到了apk里面就变成了36.7kB，说明Unity对其进行了编译，生成了完整的目标平台图形学API代码（OpenGL ES）。

构建AssetsBundle

因为是编辑器手动构建，所以构建代码需要放到Editor目录下。随意建一个Editor目录，然后新建一个脚本放到Editor目录下，内容为：

using UnityEditor;
using System.IO;
using UnityEngine;public class CreateAssetsBundle
{[MenuItem("Assets/Build AssetBundles")]static void BuildAllAssetBundles(){string dir = Application.streamingAssetsPath; // AB包将放到StreamingAssetsPath下if (!Directory.Exists(dir)){Directory.CreateDirectory(dir);}// 开始打包BuildPipeline.BuildAssetBundles(dir, BuildAssetBundleOptions.None, EditorUserBuildSettings.activeBuildTarget);}
}

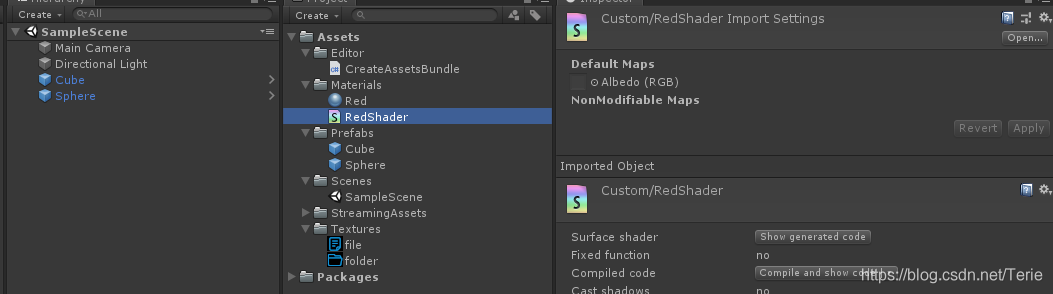

在Unity里随便建点东西，比如资源里弄点预置体，材质，着色器和贴图，然后场景中随便建两个物体，之后给Assets目录下的新东西赋予AssetsBundle的名称（在右下角）。我对应的文件目录和物体对应的AssetBundle Name如下（预置体采用的是下图中的Red材质球，这很重要，因为我们后面需要看到一些因此而带来的变化）：
在这里插入图片描述

物体	AssetBundle Name
Red（材质）	ab_mat
RedShader（着色器）	ab_mat
Cube（预置体）	ab_prefab
Sphere（预置体）	ab_prefab
SampleScene（场景文件）	ab_scene
file（贴图 png）	ab_tex
folder（贴图 png）	ab_tex

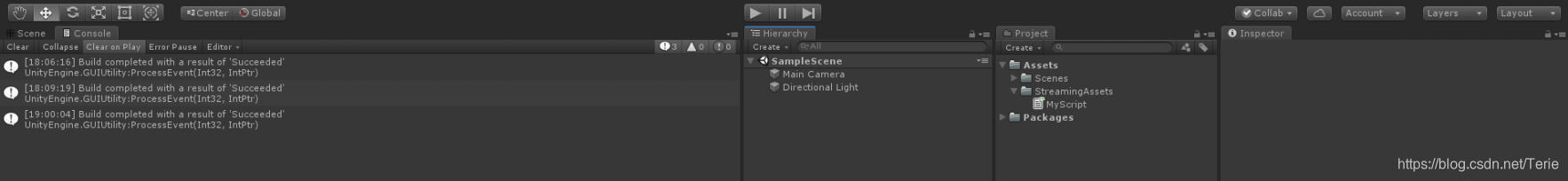

然后点击 Assets -> Build AssetBundles 开始打包。打完包之后就会出现上图中的StreamingAssets目录。打开它你会发现这些东西：
在这里插入图片描述
可以发现，里面有两种文件，每种文件分别有一个AssetBundle文件，一个manifest清单文件

忽略.meta文件，因为这是Unity给任何Assets目录下的文件生成的身份信息文件，跟AssetBundle无关

清单文件

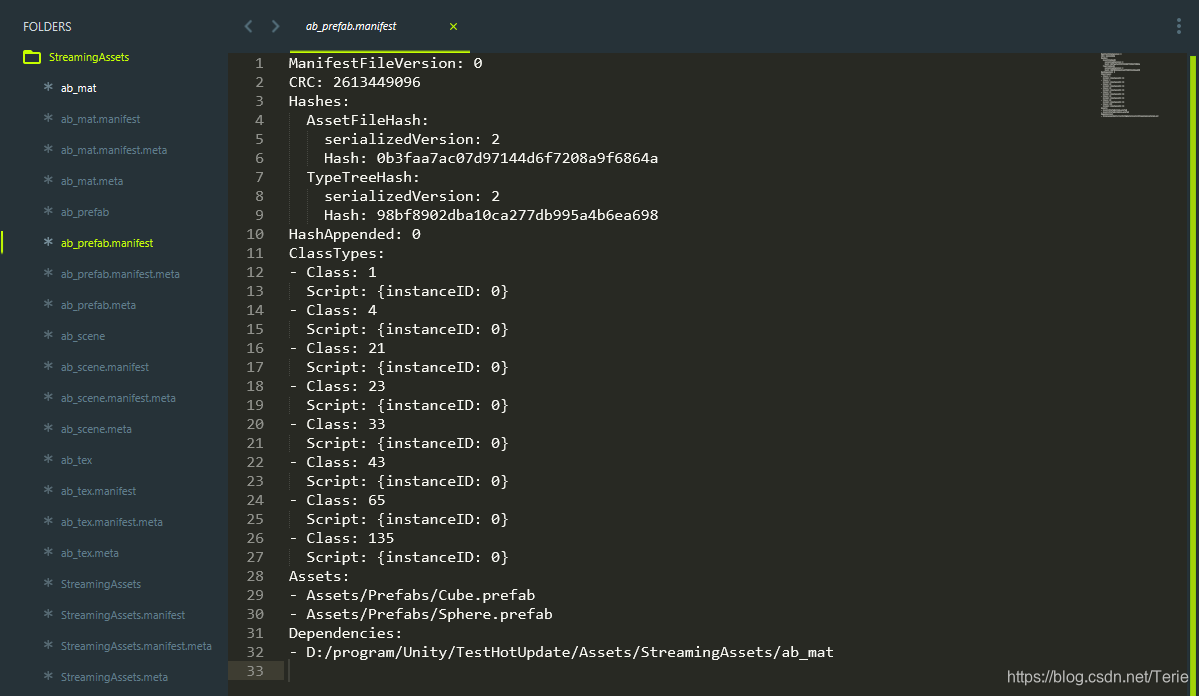

manifest清单文件是文本文件，我们打开来看看其中预置体对应的AB包的清单文件的内容：
在这里插入图片描述

ManifestFileVersion：AB的清单文件版本

其实就是AssetsBundle的版本，一直是0，直到。。。Unity 2019。在Unity 2019以前，你都可以在Library目录下找到一个叫metadata的目录，是的，2019后就不见了。。。这又是另一个话题

CRC：CRC校验码
Hashes：资源文件和TypeTree的Hash值，可能是用来做完整性验证的
Assets：描述了这个AB包里包含了什么资源
Dependencies：顾名思义，就是这个AB包的依赖。上面我把材质球赋予了这两个预置体，所以包含这两个预置体的AB包自然就要依赖该材质球所在的AB包——ab_mat。

HashAppended和ClassType不重要（其实是我也不懂。。。

我们将场景文件也打成了AB包，而且场景中有我们预置体的实例，所以查看场景AB包的清单文件，你也会在Dependencies下发现东西。

AB包

清单文件只是描述AB包的基础信息，而真正的资源都包含在AB包里。为了查看里面的内容，我们需要使用两个特殊的工具来解压和文本化。在Unity的安装目录的Editor/Data/Tools目录下会找到这两个工具：

WebExtract.exe
binary2text.exe

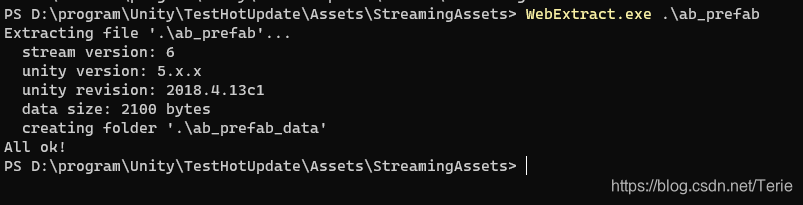

将这个目录加入环境变量，以便我们能在命令行终端的任何路径下访问他们。打开命令行终端，定位到AB包所在的位置。然后先用WebExtract.exe尝试解压预置体所在的AB包：
在这里插入图片描述
得到一个新的 ab_prefab_data 目录，cd到里面，然后用binary2text.exe对里面唯一的一个文件进行文本化：

得到一个txt文件，打开它：

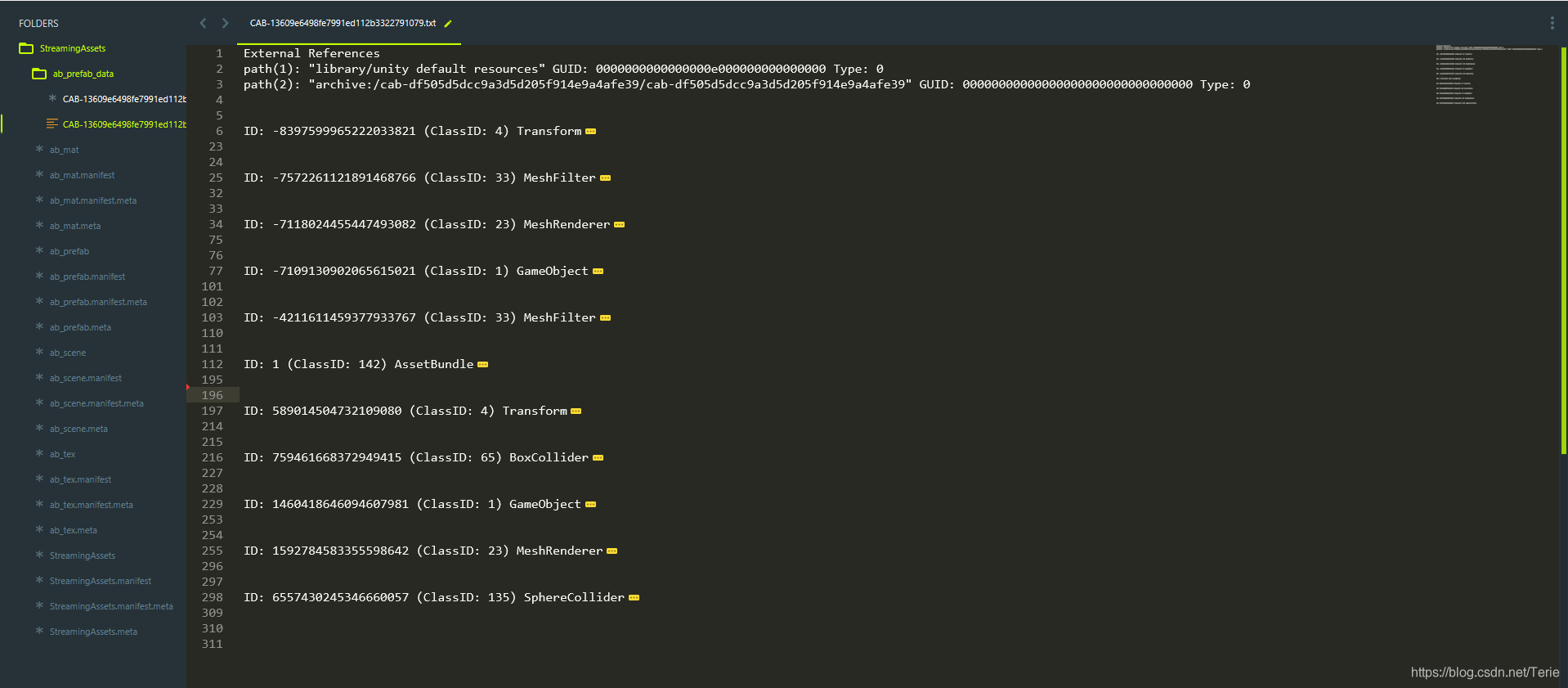

这虽然是一个纯文本文件，但是还有有一定结构的。推荐使用Sublime text查看，因为它提供了按照缩进进行代码折叠的功能，我们将所有缩进的文本折叠起来：
在这里插入图片描述
AB包的结构就变得一目了然了：

以External References开头，这个Header描述了当前AB包中的资源都需要引入哪些外部的AB包。由于是被依赖的资源，这些AB包都会在当前AB包加载之前事先被加载进来。如果你有引用Unity内置的一些资源，比如Shader或者贴图，也会在这里被列出来。
每个数据块都有一个ID，一个Class ID，和一个名称。他们代表当前AB包中包含的资源。在上述的例子中，AB包中包含了构成两个Prefab的所有组件，以及一个固定ID为1的AssetBundle类型的数据。
每个数据都描述了各自的属性，以及他们的外部依赖。

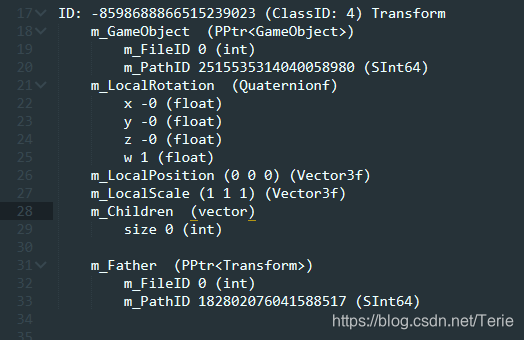

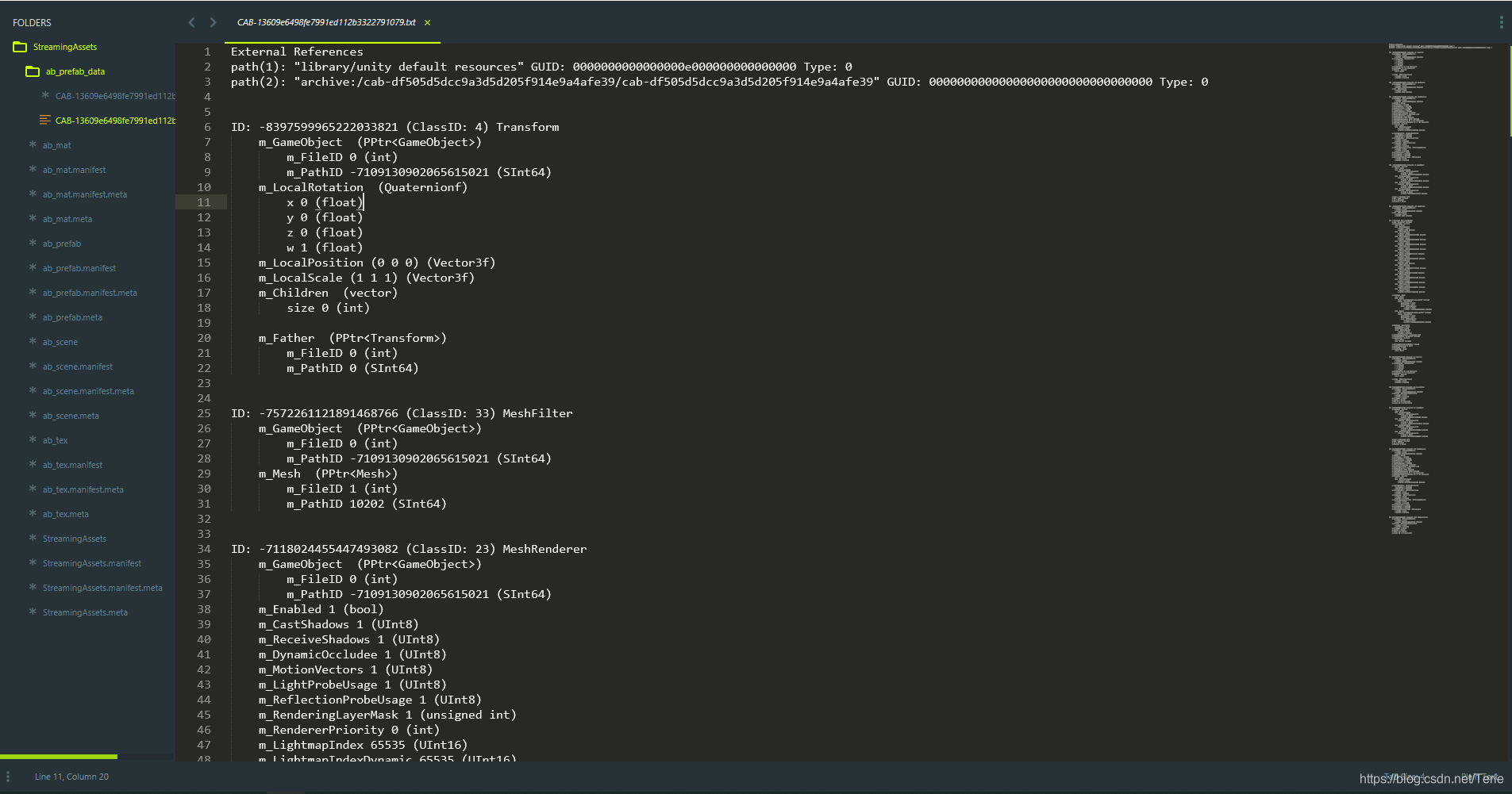

以下面的一个元数据为例：
在这里插入图片描述

ID为-8598688866515239023，这里的ID，也叫做的PathID，是该资源在当前AB包中的唯一标识。
ClassID为4，即Transform。它是Transform这个类的唯一标识。
然后接下来所有第一个缩进的部分，都是这个资源的属性。比如你可以通过Transform.gameObject访问当前Transform类组件所在的物体的GameObject组件，所以这里出现了一个m_GameObject。
属性右边的括号标识这个属性的类型，PPtr<GameObject>表示一个指向GameObject类的指针。
第二个缩进的数据有很多不同的含义。比如
- m_FileID, m_PathID用来表示当前这个属性其实是另一个资源，m_FileID为0表示该资源在当前AB包中，否则需要在Header引入的AB包列表中对应查找。m_PathID就是该资源的唯一标识符。
- x,y, z, w就是属性m_LocalRotation的具体的值了，这个属性是一个四元数类。

上面就是AB包的基本内容。然后，还要提及AB的类型，分成由场景文件Scene打包而来的场景AB包，以及普通资源打成的松散AB包。在松散AB包中，每一个包中都包含一个固定ID为1的，名字叫AssetBundle的资源。除了这个以外，其余所有的资源的ID都是一个绝对值很大的看起来很像是Hash的ID，这个ID一般来说是全局唯一的，如果两个AB包中包含同一个PathID的资源，就表示资源冗余了。而在场景AB包中，ID从1开始依次给场景中的资源计数，所以不同场景包中的资源的ID有重复自然就不奇怪了！另外，场景AB包在用WebExtract解压出来之后，是得到两个二进制文件，每个都需要单独用binary2text进行文本化。相比不同的AB包，场景AB包多出来的那个二进制文件是SharedAsset，描述当前场景中所有物体所共享的资源。一般来说，主要是材质，着色器以及与光照有关的资源。

binary2text.exe这个工具还可以用来文本化很多Unity的二进制文件，比如第一版元数据管理系统中，Unity会在Library/metadata下保存一些二进制文件，这些二进制文件其实就是当前工程中所有资源的序列化。通过binary2text.exe文本化这些二进制文件，你会看到很多类似的东西。

另外，binary2text还可以带一些参数，例如通过-detailed参数可以使得文本化之后的文件附带很多额外的数据，包括表征当前资源大小的数据。

AssetBundle依赖

假设两个预置体被分别打进了两个AssetBundle。他们依赖同一个材质，材质使用一个贴图，然而材质和贴图都没有打AssetBundle。我们看看打出来的文件大小：
在这里插入图片描述
然后第二种方案是将材质也指定一个AssetBundle，再看看文件大小：

现象：材质没有打AssetBundle之前，两个预置体的AssetBundle大小都达到了87KB。材质打了AssetBundle之后，多了一个大小87KB的AssetBundle，但是两个预置体的大小都降低到了2KB。

为了内存的细粒度管理，项目喜欢把单个预置体打成一个AssetBundle。在这种情况下，上面第一种方案的内存会按照O(n)的复杂度增长，而第二种方案的内存增长的复杂度则是O(1)。

实际上，如果一个AssetBundle内的资源所依赖的另一个资源没有打AssetBundle，Unity会将其拷贝进AssetBundle里面。如果多个不同的AssetBundle的资源都依赖同一个没有打AssetBundle的资源，那么打包后该资源会在多个AssetBundle各存在一份拷贝。相反，如果将这个资源打包，那么那些依赖该资源的AssetBundle只会保存该资源所在的AssetBundle的引用。

AssetBundle Browser

Unity提供了一个插件叫AssetBundle Browser去查看工程里面的关于AssetBundle的信息。

下载地址：AssetBundles-Browser

将下载下来的文件整个目录拷贝到工程内的任何一个目录下，然后通过 Window -> AssetBundle Browser 打开。

AssetBundle Browser有三个页签，分别讲解：

Configure

在这里插入图片描述

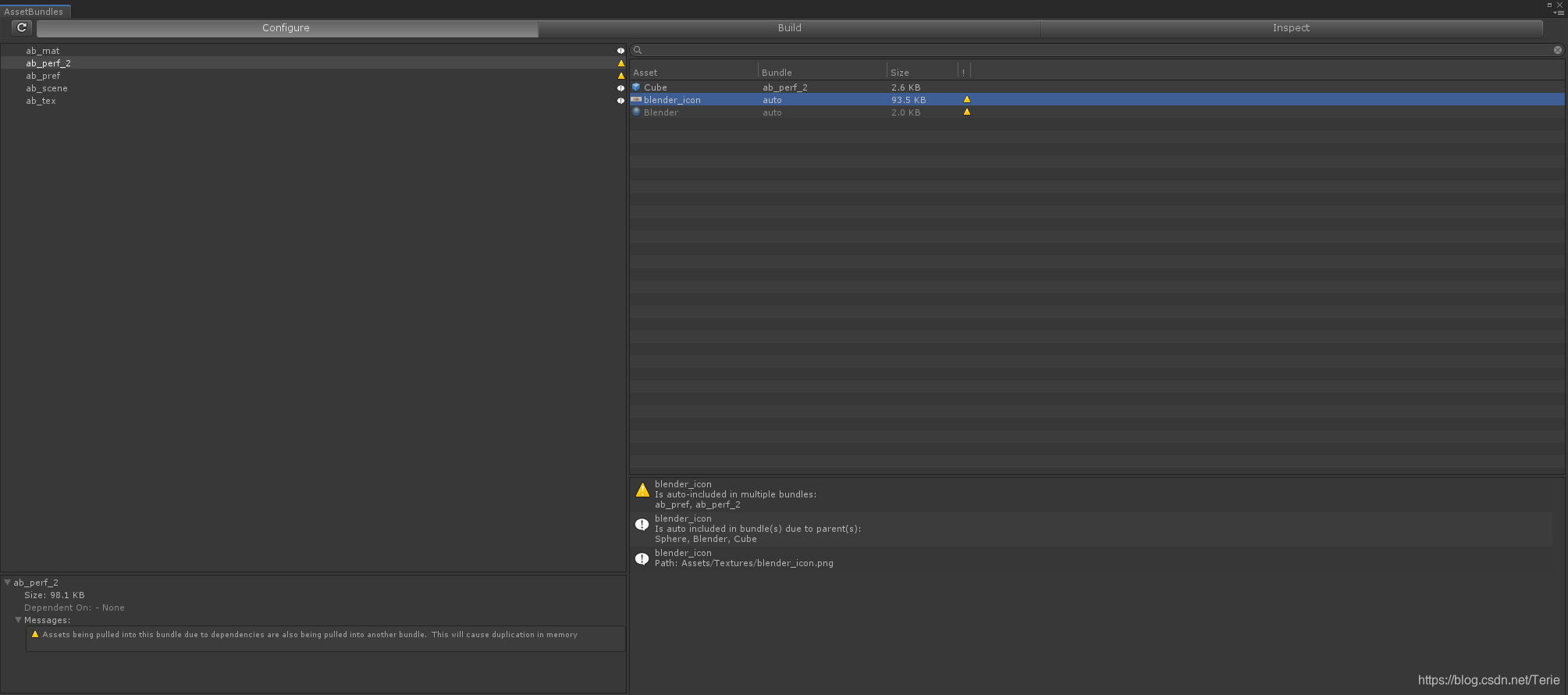

Configure 页签有四个网格。

左上角网格展示你当前工程定义的所有AssetBundle Name，尽管它可能没有被赋予任何物体。
左下角网格说明当前在左上角选中的AssetBundle Name的基本信息。包括它包含的物体的总大小（未压缩）和依赖的AssetBundle。
右上角显示该AssetBundle打包之后都会包含哪些物体。
右下角显示一些输出信息。

我当前选中的是一个预置体所在AssetBundle Name，可以看到有三个网格都打出Warning（警告）图标。提示的信息说明，当前AssetBundle Name所包含的资源有一些对外依赖，而这些依赖不从属于任何AssetBundle。右下角提示贴图Blender_icon被自动包含进了本AssetBundle中，而原本这个贴图是不从属于任何AssetBundle的。

Build

打包构建页签。AssetBundle Browser已经帮你写好打包的代码了，使用方法略（因为一般项目都会制定自己的打包策略）。

Inspect

在这里插入图片描述

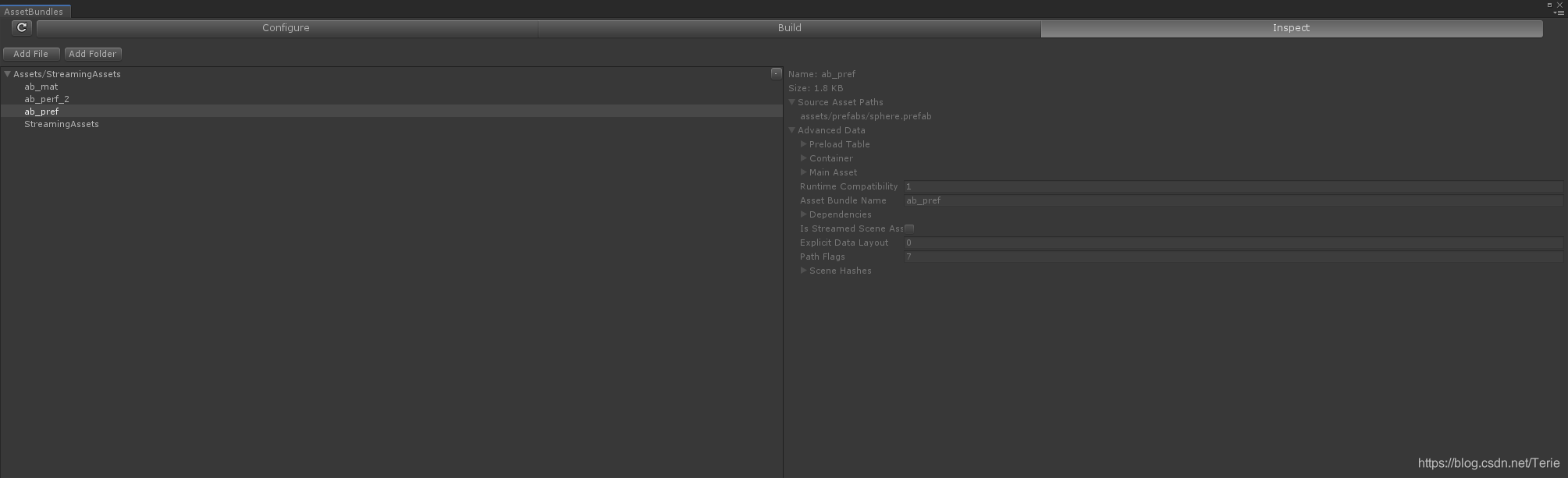

这个页签会展示已经打成AssetBundle的包的内部信息。选择左上角的 Add Folder，选择AssetBundle所在的目录（比如我的是Assets/StreamingAssets）。然后在展示的文件列表里面选择一个AssetBundle，右边会展示AssetBundle内部的信息，包括它包含的资源，预加载的组件和依赖，等等。
