title: 浅入浅出语义分割
date: 2020-05-21 17:31:02

文章目录

- 0. 前言
- 1. CNN
- - 1.1. LeNet - 5
  - 1.2. AlexNet
  - 1.3. VGG - 16
- 2. 语义分割
- - 2.1. FCN
  - - 2.1.1. 转置卷积
    - 2.1.2. 性能指标
    - 2.1.3. 转置卷积（解码）后的输出

0. 前言

与祁老师一同参加2020年软件杯，选择了一个有关语义分割的题目。（项目完成一大半的时候，由于出题方很 nt 地中途把题目改成了目标识别和检测，我们最终被迫放弃。。。）

语义分割具体是什么就不解释了，大概是深度学习在计算机视觉上的一种运用罢了。

为了入门语义分割，我粗略地从经典的CNN网络，了解到语义分割的鼻祖——FCN网络，笔记如下。

1. CNN

几个经典的CNN网络，由几篇经典论文提出。

参考：深度学习视频 - 吴恩达

1.1. LeNet - 5

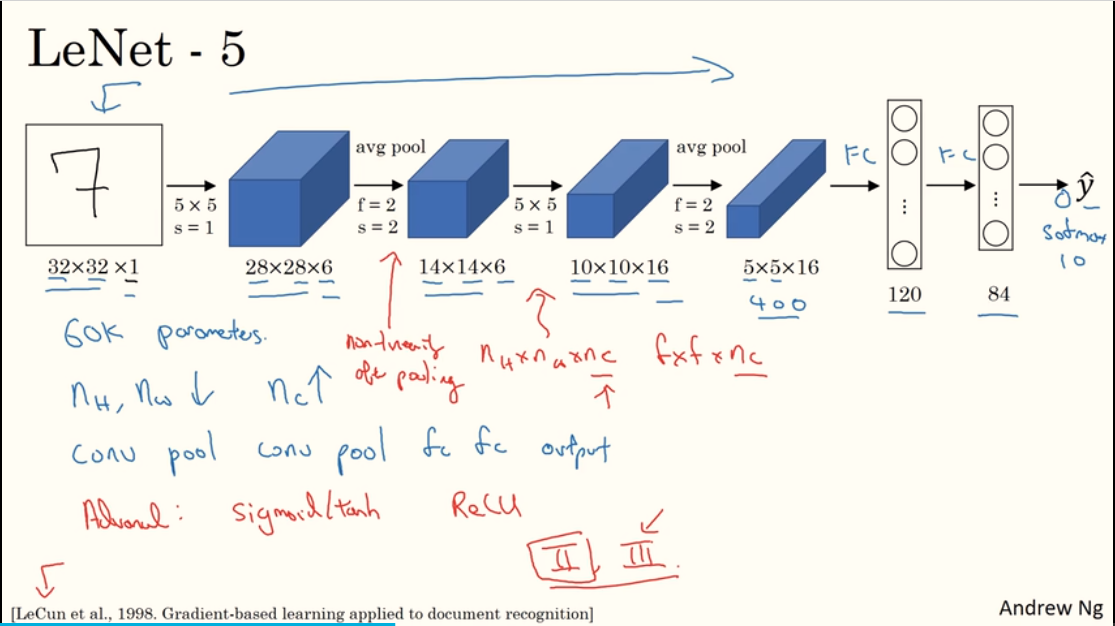

1980年的一篇论文种提出。对手写数字的灰度图（32x32x1）进行分类，基本结构是：conv - pool - conv - pool - fc - fc - output，激活函数是sigmoid和tanh（论文信息见图片左下角）。

1.2. AlexNet

2012年论文：ImageNet Classification with Deep Convolutional

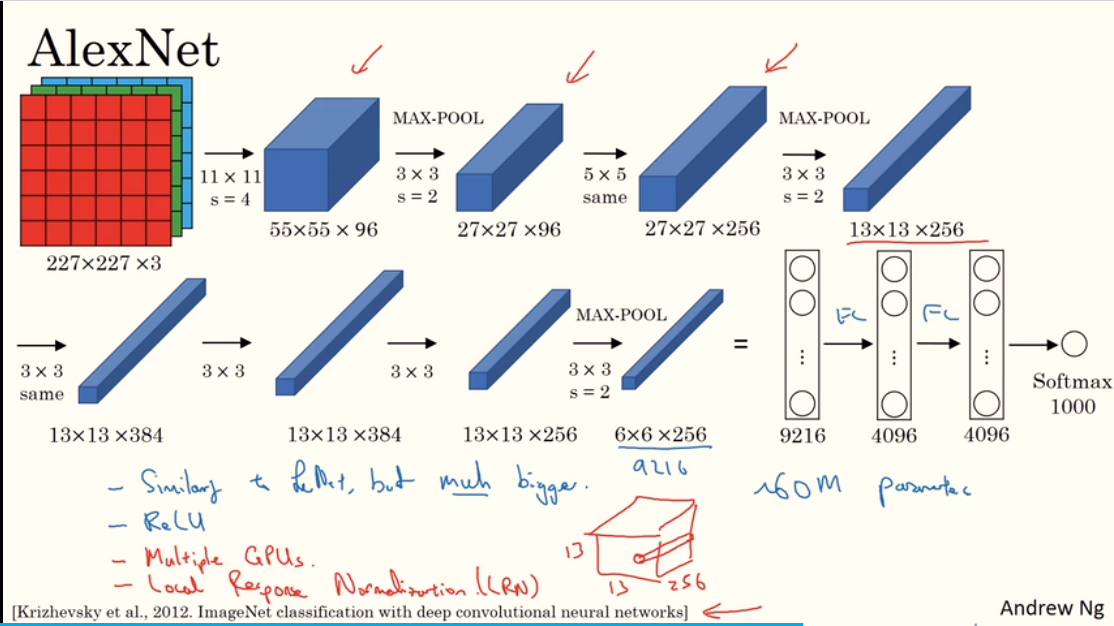

Neural Networks。对 227x227x3 的图像进行 1000 种分类，大致的网络结构如下图。它相比于LeNet的优点：

网络更大，参数更多。
使用 ReLu 激活函数。
使用 Maxpooling，而不是平均 pooling。

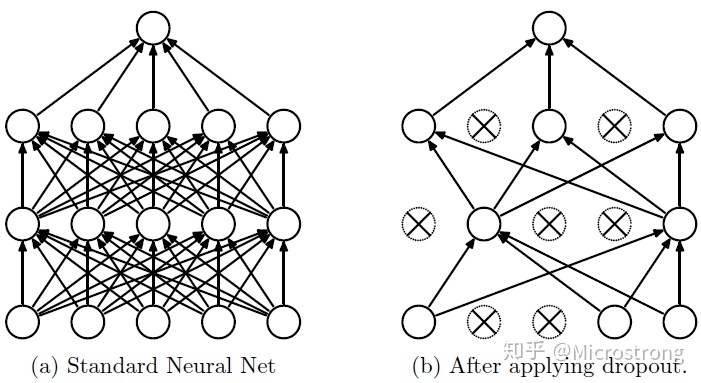

使用 Dropout 防止过拟合。原理很简单：根据设定的概率，选择性地丢弃当前神经元的输出，如下图：
多个GPU并行计算（过时）。
使用局部响应归一层 LRN （没啥用？已过时）。

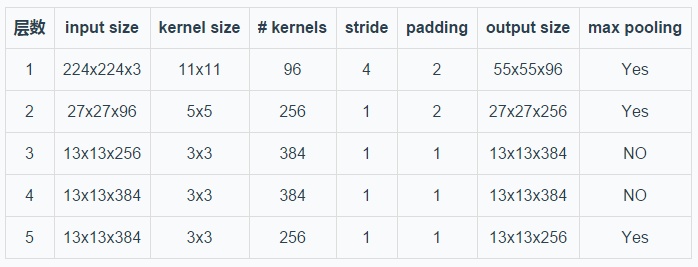

AlexNet的5层卷积层如下（224x224加2padding结果约等于 227x227加0padding结果，论文的描述问题，不关键）：

1.3. VGG - 16

2015年论文：VERY DEEP CONVOLUTIONA NETWORKS FOR
LARGE-SCALE IMAGE RECOGNITION。

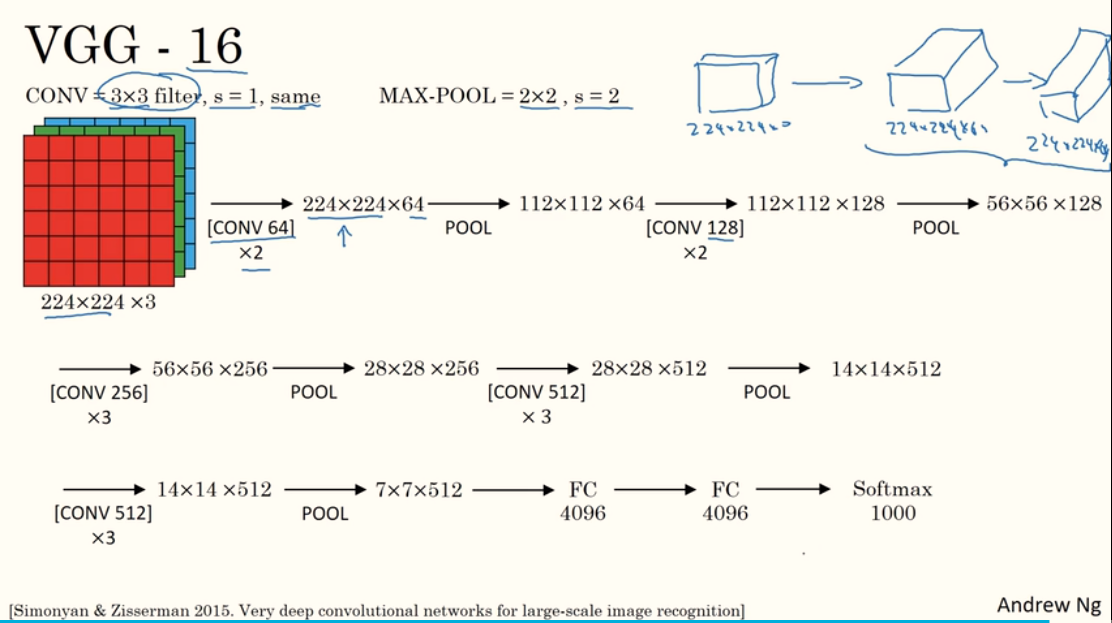

16代表有16层网络，其主要改进之处在于：经过多个卷积层后，再进行池化操作。基本结构如下图，[CONV 64] x2 表示：经过2个有64个filter的卷积层，卷积的规则如图上方所示。

2. 语义分割

2.1. FCN

参考：

精读深度学习论文(18) FCN
FCN 论文笔记

2014年论文：Fully Convolutional Networks for Semantic Segmentation，是将深度学习用于图像语义分割的开山之作。

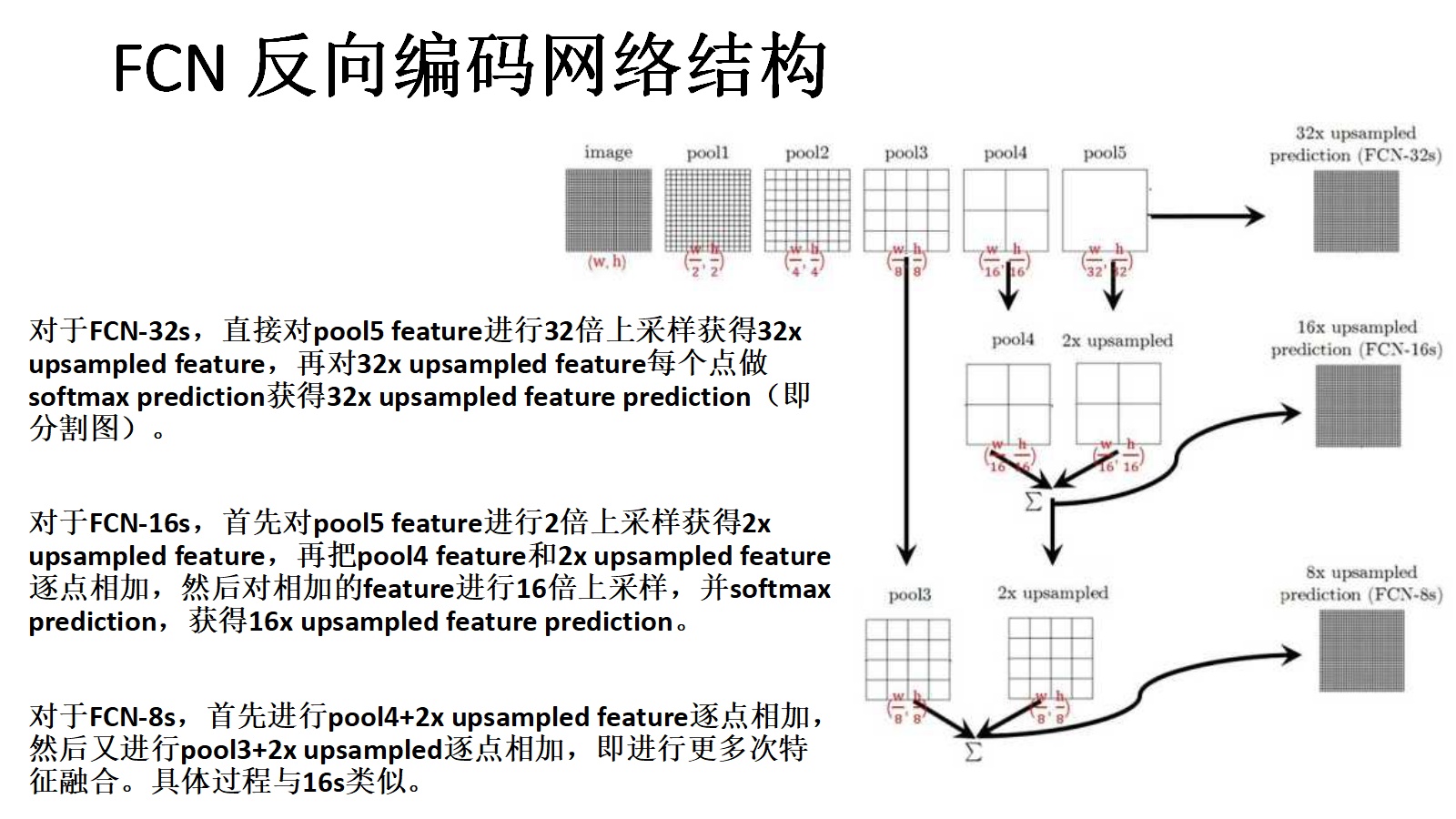

在VGG、AlexNet等CNN网络的基础上，用卷积层代替全连接层，并使用转置卷积进行向上采样，使得网络的输出不再是类别，而是 heat map，即 end-to-end 的网络。

2.1.1. 转置卷积

参考：

Github: Convolution arithmetic（各种卷积、反卷积示意图）
如何理解深度学习中的deconvolution networks？
怎样通俗易懂地解释反卷积？

一种向上采样的方法。其原理：对于卷积操作 $y = C x$ ， $x$ 是输入图像（一维）， $y$ 是输出图像（一维）， $C$ 是参数（权值）矩阵；那么转置卷积操作则是 $x = C^T y$ 。

举例，4x4的输入，滤波器filter为3x3，没有Padding / Stride，卷积操作后输出为2x2。

那么， $C$ 如下所示（ $w_{i,j}$ 表示filter种第i行第j列的权值）：

转置卷积操作 $x = C^T y$ 则如下所示（建议在纸上写出 $C^T$ ，就明白了）：

转置卷积的使用：

2.1.2. 性能指标

参考：语义分割评估指标mIOU

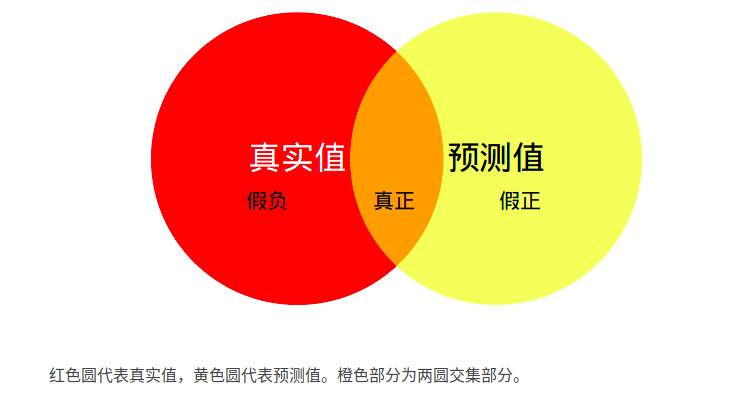

其中，mean IU(Mean Intersection over Union, MIoU) 均交并比，是语义分割最常用的标准度量。其公式如下：

$\frac{1}{n_{cl}} \displaystyle\sum_{i=0}^{n_{cl}} \frac{n_{ii}}{\displaystyle\sum_{j=0}^{n_{cl}} n_{ij} + \displaystyle\sum_{j=0}^{n_{cl}} n_{ji} - n_{ii}}$
