先从最简单任务开始：在 widget 的左上角（0, 0）处绘制字符串 jEh。

void MainWidget::paintEvent(QPaintEvent *) {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);painter.setFont(QFont("Times", 150, QFont::Bold)); // 使用大一些的字体int x = 0;int y = 0;painter.drawText(x, y, "jEh");
}

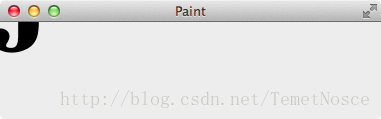

…… 出师不利，本以为是很简单的一件事，那还不手到擒来么，不曾想结果却让人大跌眼镜，只显示出了 j 的小尾巴。如果把 y 的值设置大一些，如 150，则就可以完全显示出来了。但是，y 要多大才合适？不能一点一点的试吧，否则字体变了，y 的值又不合适了，完全不科学，这要如何是好？
FontMetrics

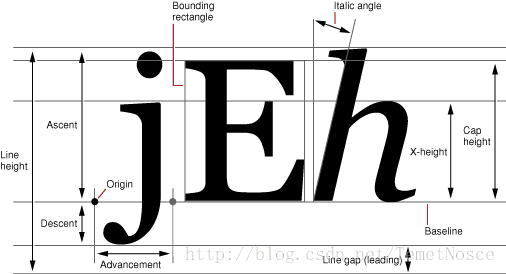

相信大多 数人和我一样，刚开始的时候都认为 drawText() 的 x, y 是字符串左上角的坐标，其实不然，它是字符串的第一个字符的 origin 的坐标，y 是字体的 base line 的 y 坐标，什么是 origin，base line? 看完下图基本上就明白了：

文本是基于 base line 绘制的，而不是文本的左上角，所以上面的文本显示不全就很好理解了。

还是原来的问题，从 widget 的左上角开始绘制文本，那么 y 就应该和 ascent 一样大，但是怎么得到 ascent 的值呢？难到需要我们记住每种字体的 ascent 的值吗？这也是一种方法，如果愿意，未尝不可，但是，脑子够用么，幸好 QFontMetrics 就能够给我们提供字体的信息，提供了很多函数，如取得 line height 用 height()，用 width() 计算字符串的宽度，ascent(), descent(), xHeight() 等, 函数的名字已经很好的表明它的作用，在此就不再一一介绍，更多的函数请参考 Qt 的帮助文档。所以为了达到我们的目的，只需要把 y = 0 修改为 int y = metrics.ascent() 就可以了：

void MainWidget::paintEvent(QPaintEvent *) {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);painter.setFont(QFont("Times", 150, QFont::Bold));QFontMetrics metrics = painter.fontMetrics();int x = 0;int y = metrics.ascent();painter.drawText(x, y, "jEh");
}

居中绘制文本

考虑一个问题，像下图这样，在一个矩形里居中显示字符串，应该怎么做呢？

有了 QFontMetrics，想必对大家来说问题已经不大，得到字符串的宽、高、ascent，简单的居中计算，就可以得到 origin 的坐标了。

void MainWidget::paintEvent(QPaintEvent *) {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);painter.setFont(QFont("Times", 150, QFont::Bold));QRect rect(20, 20, 300, 200);painter.drawRect(rect);// 居中绘制文本QFontMetrics metrics = painter.fontMetrics();int stringHeight = metrics.ascent() + metrics.descent(); // 不算 line gapint stringWidth = metrics.width("jEh"); // 字符串的宽度int x = rect.x() + (rect.width() - stringWidth) / 2;int y = rect.y() + (rect.height() - stringHeight) / 2 + metrics.ascent();painter.drawText(x, y, "jEh");// 绘制字符串的包围矩形y = rect.y() + (rect.height() - stringHeight) / 2;painter.setPen(Qt::lightGray);painter.drawRect(x, y, stringWidth, stringHeight);
}

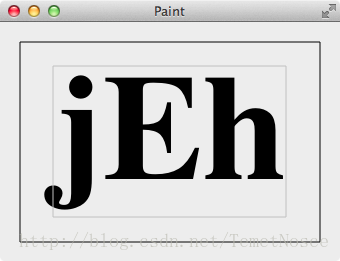

把字体的包围矩形也画出来，这样就能很清晰的看到字符串的居中效果了。也许你还会问，这不是还有一点点没有居中吗？这个和字体有关系，换成等宽字体如 Menlo 后就可以看到确实是完全居中的，说明 QFontMetrics 得到的字体信息没问题，只是有的字体为了美观漂亮作了一些调整，对于这些字体如果要完全的居中效果的话，只好在使用上面的计算方式后再手动的微调一下就好了。

换行绘制文本

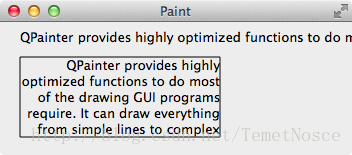

开始的时候说过，drawText() 绘制文本有两种方式，不会自动换行和在给定的矩形中自动换行，下面就举例说明，先绘制一行很长但不会自动换行的文本，然后在给定的矩形 QRect(20, 35, 200, 80) 里绘制会自动换行，向右靠齐的文本，效果如下图（发现超出矩形的字符不显示）：

void MainWidget::paintEvent(QPaintEvent *) {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);QString text = "QPainter provides highly optimized functions to do ""most of the drawing GUI programs require. It can draw ""everything from simple lines to complex shapes ""like pies and chords. ""看看是否也支持中文呢，如果不支持那就悲剧了！";QRect rect(20, 35, 200, 80);int flags = Qt::TextWordWrap | Qt::AlignRight; // 自动换行，向右对齐painter.drawText(20, 20, text);painter.drawRect(rect); // 画出矩形，可以看到超出此矩形的部分文本不可见painter.drawText(rect, flags, text);
}

文本的包围矩形

在给定的矩形里面绘制文本，超出的部分不显示，例如 QTableView 的 item 显示文本时就是这样的，文本超出了 item 的范围，就用 … 表示。例如开发一个聊天软件，也用这种方式绘制文本，消息太长时，超出了范围的部分就不显示，万一有两个异地恋人用这个软件聊天，异地恋是很敏感的，消息显示不全，有些话很有可能理解成相反的意思，可想而知会造成多少误会，而且自己还不知道为什么，都无从解释，如果因此而断送了一桩美好的姻缘，那是何等的罪过，显然这种显示文本的方式在这里是不适合的。观察 QQ 显示消息的样式，是由消息来决定显示的范围，有的很长，有的很短，而不是在固定大小的矩形内显示消息。

那么，怎么根据消息的大小来确定显示的范围呢（所谓的自适应）？

一般显示的宽度应该是确定的，关键是高度的计算，可以逐个字符的把他们的宽度加起来（不同的字体每个字符的宽度不一样），当大于显示的宽度就换行，高度也对应的加上一行的高度，这样就能计算出最终的高度了，也就知道了显示消息的矩形大小，使用这个方法就能自适应的显示消息了。

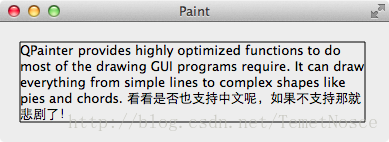

虽然我们已经知道了自适应显示消息的原理，但是如果是我们自己来计算实现，难度还是不小的，其实 Qt 已经给我们提供了相关的 API，使用 QFontMetrics::boundingRect() 可以计算出包围文本的矩形，然后在用上面的方法绘制文本就可以了，下面的程序，改变窗口的宽度，能动态的计算出显示文本所有内容的包围矩形，解决了上面提到的在给定的矩形中，文本太长时显示不全的问题：

void MainWidget::paintEvent(QPaintEvent *) {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);QString text = "QPainter provides highly optimized functions to do ""most of the drawing GUI programs require. It can draw ""everything from simple lines to complex shapes ""like pies and chords. ""看看是否也支持中文呢，如果不支持那就悲剧了！";int width = this->width() - 40; // 显示文本的宽度，为窗口的宽度减去 40 像素int flags = Qt::TextWordWrap; // 自动换行// 计算文本在指定宽度下的包围矩形QFontMetrics metrics = painter.fontMetrics();QRect textBoundingRect = metrics.boundingRect(QRect(0, 0, width, 0), flags, text);painter.translate(20, 20);painter.drawRect(textBoundingRect);painter.drawText(textBoundingRect, flags, text);
}

metrics.boundingRect(QRect(0, 0, width, 0), flags, text)，第一个参数 rect 中最关键的是 width（显示文本的宽度），至于其中的 x, y 坐标和得到的 textBoundingRect 中的 x, y 是一样的，只是为了计算方便而已，height 没有什么意义，随便给个值就行，flags 和前面说过的 flags 一样。

QTableView 中没有显示完的字符串后面都会跟着一个 …，这个怎么来的呢？不妨看看 QFontMetrics::elidedText()，一切就真像大白了。

    elide: 省略

baseLine 基线

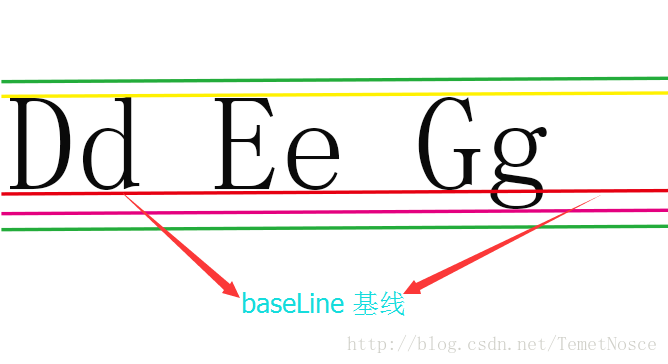

drawText绘制文字时候，也是有规则的，这个规则就是baseLine（基线）。什么又是基线了，说白了就是一条直线，我们这里理解的是确定它的位置。我们先来看一下基线：

void QPainter::drawText(int x, int y, const QString &text)

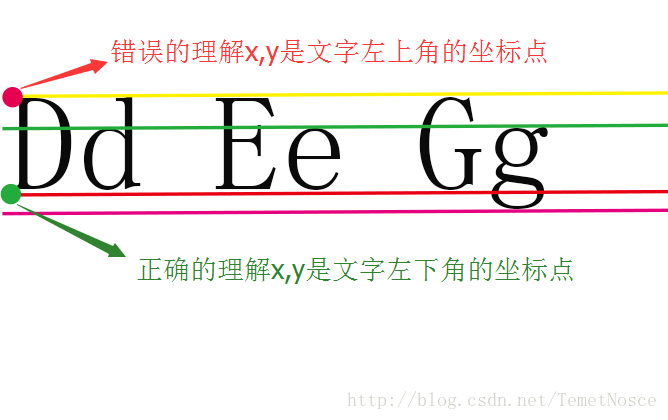

需要注意的是x,y并不是文字左上角的坐标点，它比较特殊，y所代表的是基线坐标y的坐标。

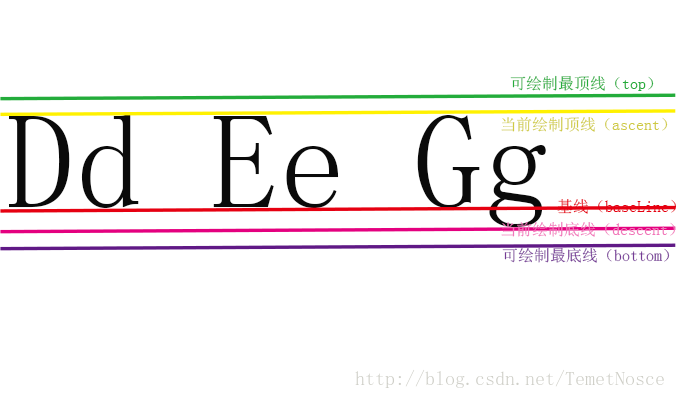

为了帮助理解，我特此搜索了不同的示意图。对照示意图，会很容易理解FontMetrics的参数。

要点如下：

1. 基线是baseline

2. Ascent是baseline之上至字符最高处的距离

3. Descent是baseline之下至字符最低处的距离

4. Leading文档说的很含糊，其实是上一行字符的descent到下一行的ascent之间的距离

5. Top指的是指的是最高字符到baseline的值，即ascent的最大值

6. 同上，bottom指的是最下字符到baseline的值，即descent的最大值


QFontMetrics Class

width(QString s): 获取字符串s的总像素宽度。

int QFontMetrics::width ( const QString & text, int len = -1 ) const
Returns the width in pixels of the first len characters of text. If len is negative (the default), the entire string is used.

height(): 获取字体的高度。

int QFontMetrics::height () const
Returns the height of the font.
This is always equal to ascent()+descent()+1 (the 1 is for the base line).

lineSpacing(): 获取字体的高度，包括文字的实际宽度和行距。

Returns the distance from one base line to the next.

This value is always equal to leading()+height().

qreal leading() const: 行间距

int QFontMetrics::leading () const

Returns the leading of the font.

This is the natural inter-line spacing.

See also height() and lineSpacing().

boundingRect

Returns the bounding rectangle of the characters in the string specified by text. The bounding rectangle always covers at least the set of pixels the text would cover if drawn at (0, 0).
