基于51单片机的刷卡停车计时收费系统射频RFID方案原理图程序设计

本文主要是介绍基于51单片机的刷卡停车计时收费系统射频RFID方案原理图程序设计,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

硬件电路的设计

(末尾附文件)
3.1系统的功能分析及体系结构设计
3.1.1系统功能分析
本设计由STC89C52单片机电路+RFID模块电路+蜂鸣器报警电路+LCD1602液晶显示电路+电源电路组成。
1、RFID卡刷卡一次,液晶5秒倒计时,再刷卡一次,增加5秒倒计时,一共可以刷5次。
2、时间到,蜂鸣器长鸣报警。
3.1.2系统总体结构
本系统具体框图如下图所示:

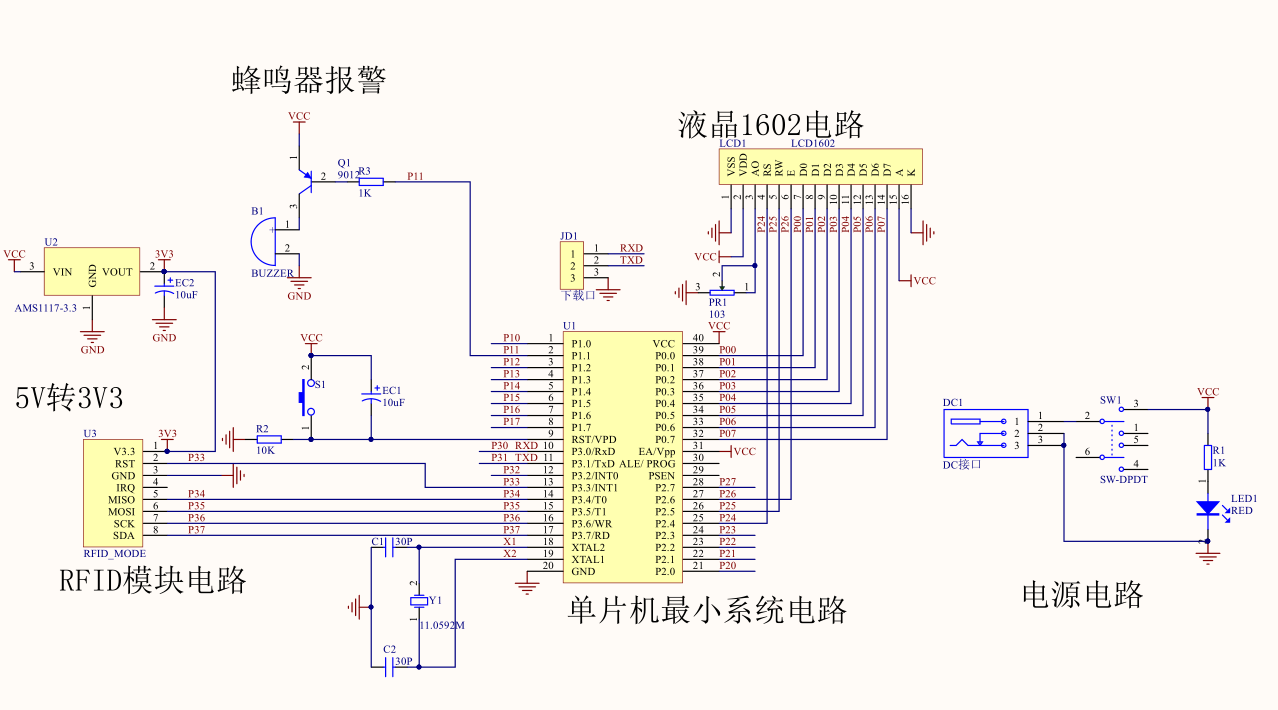

在这里插入图片描述
在这里插入图片描述
模块电路的设计
3.2.1 STC89C52单片机核心系统电路设计
STC89C52RC是STC公司生产的一种低功耗、高性能CMOS8位微控制器,具有8K字节系统可编程Flash存储器。STC89C52使用经典的MCS-51内核,但是做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上,拥有灵巧的8 位CPU 和在系统可编程Flash,使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能:8k字节Flash,512字节RAM, 32 位I/O 口线,看门狗定时器,内置4KB EEPROM,MAX810复位电路,3个16 位定时器/计数器,4个外部中断,一个7向量4级中断结构(兼容传统51的5向量2级中断结构),全双工串行口。另外 STC89C52 可降至0Hz 静态逻辑操作,支持2种软件可选择节电模式。空闲模式下,CPU 停止工作,允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。最高运作频率35MHz,6T/12T可选。
一、STC89C52主要特性如下:
(1)8K字节程序存储空间;
(2)512字节数据存储空间;
(3)内带4K字节EEPROM存储空间;
(4)可直接使用串口下载。
二、STC89C52主要参数如下:
(1)增强型8051单片机,6时钟/机器周期和12 时钟/机器周期可以任意选择,指令代码完全兼容传统8051;
(2&
