PlanUML画图札记之一 ------ 时序图

本文主要是介绍PlanUML画图札记之一 ------ 时序图，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

PlanUML可以画出漂亮的流程图，时序图之类的，IDEA和CLION之类的IDE都能安装插件

时序图

简单示例

你可以用->来绘制参与者之间传递的消息，而不必显式地声明参与者。

你也可以使用 --> 绘制一个虚线箭头。

另外，你还能用 <- 和 <--，这不影响绘图，但可以提高可读性。注意：仅适用于时序图，对于其它示意图，规则是不同的。

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication ResponseAlice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

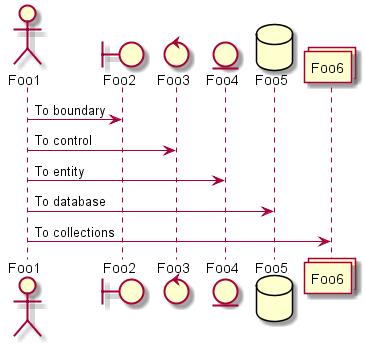

声明参与者

关键字 participant 用于改变参与者的先后顺序。

你也可以使用其它关键字来声明参与者：

actor
boundary
control
entity
database

@startuml
actor Foo1
boundary Foo2
control Foo3
entity Foo4
database Foo5
collections Foo6
Foo1 -> Foo2 : To boundary
Foo1 -> Foo3 : To control
Foo1 -> Foo4 : To entity
Foo1 -> Foo5 : To database
Foo1 -> Foo6 : To collections@enduml

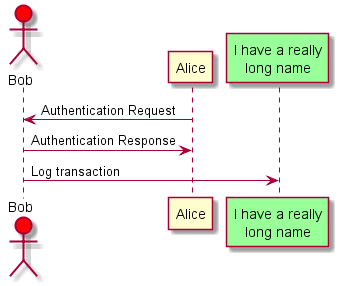

关键字 as 用于重命名参与者

你可以使用RGB值或者颜色名修改 actor 或参与者的背景颜色。

@startuml
actor Bob #red
' The only difference between actor
'and participant is the drawing
participant Alice
participant "I have a really\nlong name" as L #99FF99
/' You can also declare:participant L as "I have a really\nlong name"  #99FF99'/Alice->Bob: Authentication Request
Bob->Alice: Authentication Response
Bob->L: Log transaction
@enduml

您可以使用关键字 order自定义顺序来打印参与者。

@startuml
participant Last order 30
participant Middle order 20
participant First order 10
@enduml

在参与者中使用非字母符号

你可以使用引号定义参与者，还可以用关键字 as 给参与者定义别名。

@startuml
Alice -> "Bob()" : Hello
"Bob()" -> "This is very\nlong" as Long
' You can also declare:
' "Bob()" -> Long as "This is very\nlong"
Long --> "Bob()" : ok
@enduml

给自己发消息

参与者可以给自己发信息，

消息文字可以用\n来换行。

@startuml
Alice->Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

修改箭头样式

修改箭头样式的方式有以下几种:

表示一条丢失的消息：末尾加 x
让箭头只有上半部分或者下半部分：将<和>替换成\或者 /
细箭头：将箭头标记写两次 (如 >> 或 //)
虚线箭头：用 -- 替代 -
箭头末尾加圈：->o
双向箭头：<->

@startuml
Bob ->x Alice
Bob -> Alice
Bob ->> Alice
Bob -\ Alice
Bob \\- Alice
Bob //-- AliceBob ->o Alice
Bob o\\-- AliceBob <-> Alice
Bob <->o Alice
@enduml

修改箭头颜色

你可以用以下记号修改箭头的颜色：

@startuml
Bob -[#red]> Alice : hello
Alice -[#0000FF]->Bob : ok
@enduml

对消息序列编号

关键字 autonumber 用于自动对消息编号。

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

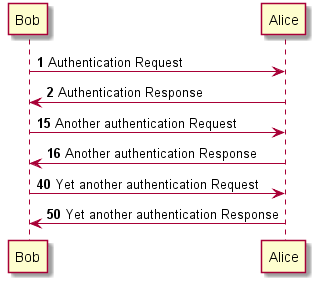

语句 autonumber start 用于指定编号的初始值，而 autonumber startincrement 可以同时指定编号的初始值和每次增加的值。

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Responseautonumber 15
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Responseautonumber 40 10
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response@enduml

你可以在双引号内指定编号的格式。

格式是由 Java 的DecimalFormat类实现的： (0 表示数字；# 也表示数字，但默认为0)。

你也可以用 HTML 标签来制定格式。

@startuml
autonumber "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Responseautonumber 15 "<b>(<u>##</u>)"
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Responseautonumber 40 10 "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response@enduml

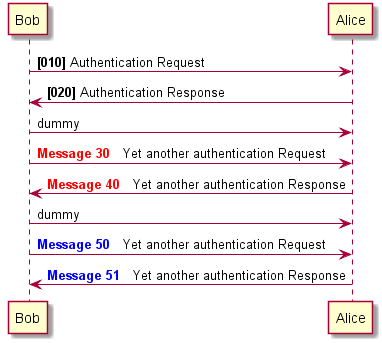

你还可以用语句 autonumber stop 和 autonumber resume incrementformat 来表示暂停或继续使用自动编号。

@startuml
autonumber 10 10 "<b>[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Responseautonumber stop
Bob -> Alice : dummyautonumber resume "<font color=red><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Responseautonumber stop
Bob -> Alice : dummyautonumber resume 1 "<font color=blue><b>Message 0  "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

Page Title, Header and Footer

The title keyword is used to add a title to the page.

Pages can display headers and footers using header and footer.

@startumlheader Page Header
footer Page %page% of %lastpage%title Example TitleAlice -> Bob : message 1
Alice -> Bob : message 2@enduml

分割示意图

关键字 newpage 用于把一张图分割成多张。

在 newpage 之后添加文字，作为新的示意图的标题。

这样就能很方便地在 Word 中将长图分几页打印。

@startumlAlice -> Bob : message 1
Alice -> Bob : message 2newpageAlice -> Bob : message 3
Alice -> Bob : message 4newpage A title for the\nlast pageAlice -> Bob : message 5
Alice -> Bob : message 6
@enduml

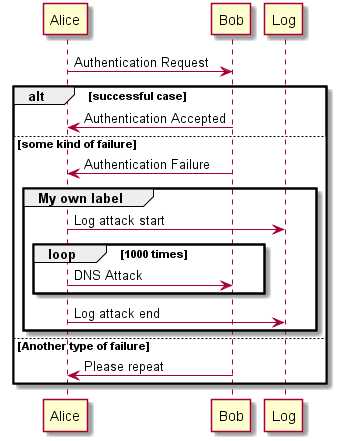

组合消息

我们可以通过以下关键词将组合消息：

alt/else
opt
loop
par
break
critical
group, 后面紧跟着消息内容

可以在标头(header)添加需要显示的文字(group除外)。

关键词 end 用来结束分组。

注意，分组可以嵌套使用。

@startuml
Alice -> Bob: Authentication Requestalt successful caseBob -> Alice: Authentication Acceptedelse some kind of failureBob -> Alice: Authentication Failuregroup My own labelAlice -> Log : Log attack startloop 1000 timesAlice -> Bob: DNS AttackendAlice -> Log : Log attack endendelse Another type of failureBob -> Alice: Please repeatend
@enduml

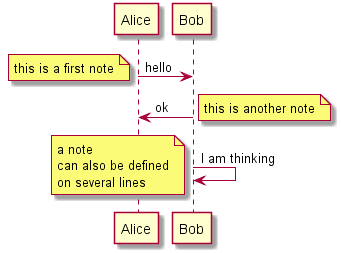

给消息添加注释

我们可以通过在消息后面添加 note left 或者 note right 关键词来给消息添加注释。

你也可以通过使用 end note 来添加多行注释。

@startuml
Alice->Bob : hello
note left: this is a first noteBob->Alice : ok
note right: this is another noteBob->Bob : I am thinking
note lefta notecan also be definedon several lines
end note
@enduml

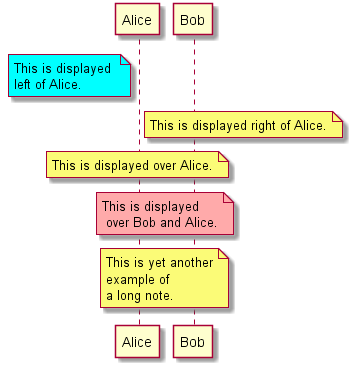

其他的注释

可以使用note left of，note right of或note over在节点(participant)的相对位置放置注释。

还可以通过修改背景色来高亮显示注释。

以及使用关键字end note来添加多行注释。

@startuml
participant Alice
participant Bob
note left of Alice #aquaThis is displayed left of Alice.
end notenote right of Alice: This is displayed right of Alice.note over Alice: This is displayed over Alice.note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.note over Bob, AliceThis is yet anotherexample ofa long note.
end note
@enduml

改变备注框的形状

你可以使用 hnote 和 rnote 这两个关键字来修改备注框的形状。

@startuml
caller -> server : conReq
hnote over caller : idle
caller <- server : conConf
rnote over server"r" as rectangle"h" as hexagon
endrnote
@enduml

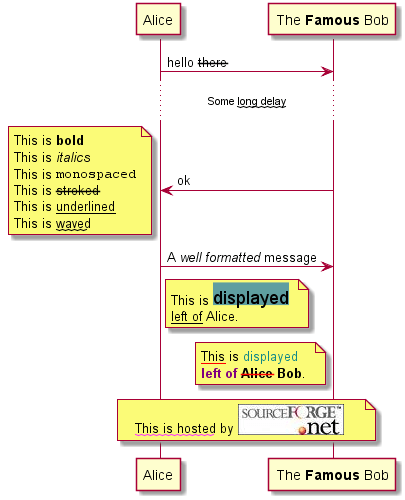

Creole和HTML

可以使用creole格式。

@startuml
participant Alice
participant "The **Famous** Bob" as BobAlice -> Bob : hello --there--
... Some ~~long delay~~ ...
Bob -> Alice : ok
note leftThis is **bold**This is //italics//This is ""monospaced""This is --stroked--This is __underlined__This is ~~waved~~
end noteAlice -> Bob : A //well formatted// message
note right of Alice This is <back:cadetblue><size:18>displayed</size></back> __left of__ Alice.
end note
note left of Bob <u:red>This</u> is <color #118888>displayed</color> **<color purple>left of</color> <s:red>Alice</strike> Bob**.
end note
note over Alice, Bob<w:#FF33FF>This is hosted</w> by <img sourceforge.jpg>
end note
@enduml

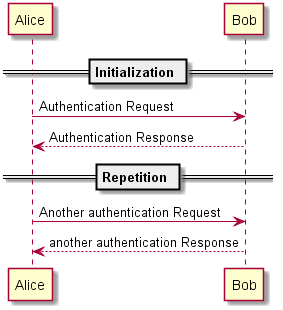

分隔符

你可以通过使用 == 关键词来将你的图表分割多个步骤。

@startuml== Initialization ==Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response== Repetition ==Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response@enduml

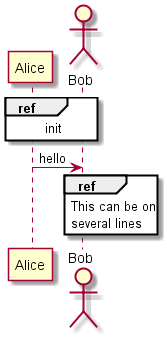

= 引用 =

你可以在图中通过使用ref over关键词来实现引用

@startuml
participant Alice
actor Bobref over Alice, Bob : initAlice -> Bob : helloref over BobThis can be onseveral lines
end ref
@enduml

= 延迟 =

你可以使用...来表示延迟，并且还可以给延迟添加注释。

@startumlAlice -> Bob: Authentication Request
...
Bob --> Alice: Authentication Response
...5 minutes latter...
Bob --> Alice: Bye !@enduml

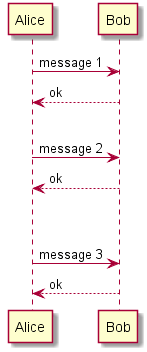

= 空间 =

你可以使用|||来增加空间。

还可以使用数字指定增加的像素的数量。

@startumlAlice -> Bob: message 1
Bob --> Alice: ok
|||
Alice -> Bob: message 2
Bob --> Alice: ok
||45||
Alice -> Bob: message 3
Bob --> Alice: ok@enduml

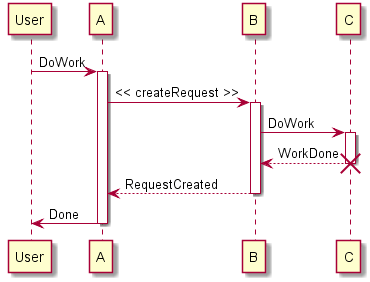

生命线的激活与撤销

关键字activate和deactivate用来表示参与者的生命活动。

一旦参与者被激活，它的生命线就会显示出来。

activate和deactivate适用于以上情形。

destroy表示一个参与者的生命线的终结。

@startuml
participant UserUser -> A: DoWork
activate AA -> B: << createRequest >>
activate BB -> C: DoWork
activate C
C --> B: WorkDone
destroy CB --> A: RequestCreated
deactivate BA -> User: Done
deactivate A@enduml

还可以使用嵌套的生命线，并且运行给生命线添加颜色。

@startuml
participant UserUser -> A: DoWork
activate A #FFBBBBA -> A: Internal call
activate A #DarkSalmonA -> B: << createRequest >>
activate BB --> A: RequestCreated
deactivate B
deactivate A
A -> User: Done
deactivate A@enduml

Return

A new command return for generating a return message with optional text label. The point returned to is the point that cause the most recently activated life-line. The syntax is simply return label where label, if provided, can be any string acceptable on conventional messages.

@startuml
Bob -> Alice : hello
activate Alice
Alice -> Alice : some action
return bye
@enduml

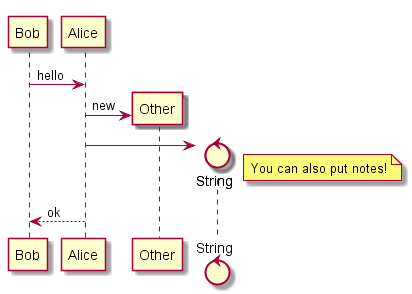

创建参与者

你可以把关键字create放在第一次接收到消息之前，以强调本次消息实际上是在创建新的对象。

@startuml
Bob -> Alice : hellocreate Other
Alice -> Other : newcreate control String
Alice -> String
note right : You can also put notes!Alice --> Bob : ok@enduml

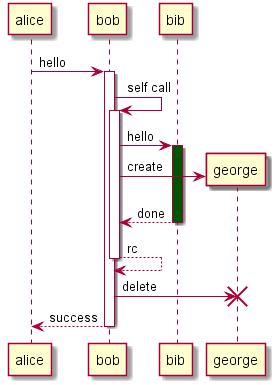

Shortcut syntax for activation, deactivation, creation

Immediately after specifying the target participant, the following syntax can be used:

++ Activate the target (optionally a #color may follow this)
-- Deactivate the source
** Create an instance of the target
!! Destroy an instance of the target

@startuml
alice -> bob ++ : hello
bob -> bob ++ : self call
bob -> bib ++  #005500 : hello
bob -> george ** : create
return done
return rc
bob -> george !! : delete
return success
@enduml

进入和发出消息

如果只想关注部分图示，你可以使用进入和发出箭头。

使用方括号[和]表示图示的左、右两侧。

@startuml
[-> A: DoWorkactivate AA -> A: Internal call
activate AA ->] : << createRequest >>A<--] : RequestCreated
deactivate A
[<- A: Done
deactivate A
@enduml

还可以使用下面的语法:

@startuml
[-> Bob
[o-> Bob
[o->o Bob
[x-> Bob[<- Bob
[x<- BobBob ->]
Bob ->o]
Bob o->o]
Bob ->x]Bob <-]
Bob x<-]
@enduml

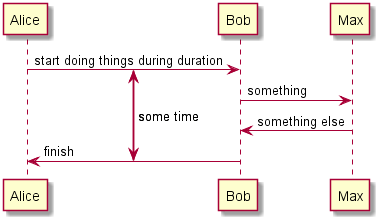

Anchors and Duration

With teoz usage it is possible to add anchors to the diagram and use the anchors to specify duration time.

@startuml
!pragma teoz true{start} Alice -> Bob : start doing things during duration
Bob -> Max : something
Max -> Bob : something else
{end} Bob -> Alice : finish{start} <-> {end} : some time@enduml

构造类型和圈点

可以使用<<和>>给参与者添加构造类型。

在构造类型中，你可以使用(X,color)格式的语法添加一个圆圈圈起来的字符。

@startumlparticipant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>Bob->Alice: First message@enduml

默认使用 guillemet 字符来显示构造类型。你可以使用外观参数 guillemet 来修改显示行为。

@startumlskinparam guillemet false
participant "Famous Bob" as Bob << Generated >>
participant Alice << (C,#ADD1B2) Testable >>Bob->Alice: First message@enduml

@startumlparticipant Bob << (C,#ADD1B2) >>
participant Alice << (C,#ADD1B2) >>Bob->Alice: First message@enduml

包裹参与者

可以使用box和end box画一个盒子将参与者包裹起来。

还可以在box关键字之后添加标题或者背景颜色。

@startumlbox "Internal Service" #LightBlueparticipant Bobparticipant Alice
end box
participant OtherBob -> Alice : hello
Alice -> Other : hello@enduml

移除脚注

使用hide footbox关键字移除脚注。

@startumlhide footbox
title Footer removedAlice -> Bob: Authentication Request
Bob --> Alice: Authentication Response@enduml

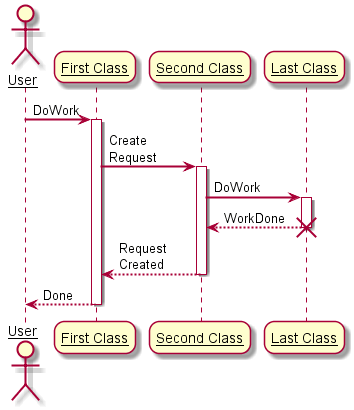

外观参数(skinparam)

用skinparam改变字体和颜色。

可以在如下场景中使用：

在图示的定义中，
在引入的文件中，
在命令行或者ANT任务提供的配置文件中。

你也可以修改其他渲染元素，如以下示例：

@startuml
skinparam sequenceArrowThickness 2
skinparam roundcorner 20
skinparam maxmessagesize 60
skinparam sequenceParticipant underlineactor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as CUser -> A: DoWork
activate AA -> B: Create Request
activate BB -> C: DoWork
activate C
C --> B: WorkDone
destroy CB --> A: Request Created
deactivate BA --> User: Done
deactivate A@enduml

@startuml
skinparam backgroundColor #EEEBDC
skinparam handwritten trueskinparam sequence {ArrowColor DeepSkyBlueActorBorderColor DeepSkyBlueLifeLineBorderColor blueLifeLineBackgroundColor #A9DCDFParticipantBorderColor DeepSkyBlueParticipantBackgroundColor DodgerBlueParticipantFontName ImpactParticipantFontSize 17ParticipantFontColor #A9DCDFActorBackgroundColor aquaActorFontColor DeepSkyBlueActorFontSize 17ActorFontName Aapex
}actor User
participant "First Class" as A
participant "Second Class" as B
participant "Last Class" as CUser -> A: DoWork
activate AA -> B: Create Request
activate BB -> C: DoWork
activate C
C --> B: WorkDone
destroy CB --> A: Request Created
deactivate BA --> User: Done
deactivate A@enduml

填充区设置

可以设定填充区的参数配置。

@startuml
skinparam ParticipantPadding 20
skinparam BoxPadding 10box "Foo1"
participant Alice1
participant Alice2
end box
box "Foo2"
participant Bob1
participant Bob2
end box
Alice1 -> Bob1 : hello
Alice1 -> Out : out
@enduml

这篇关于PlanUML画图札记之一 ------ 时序图的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
