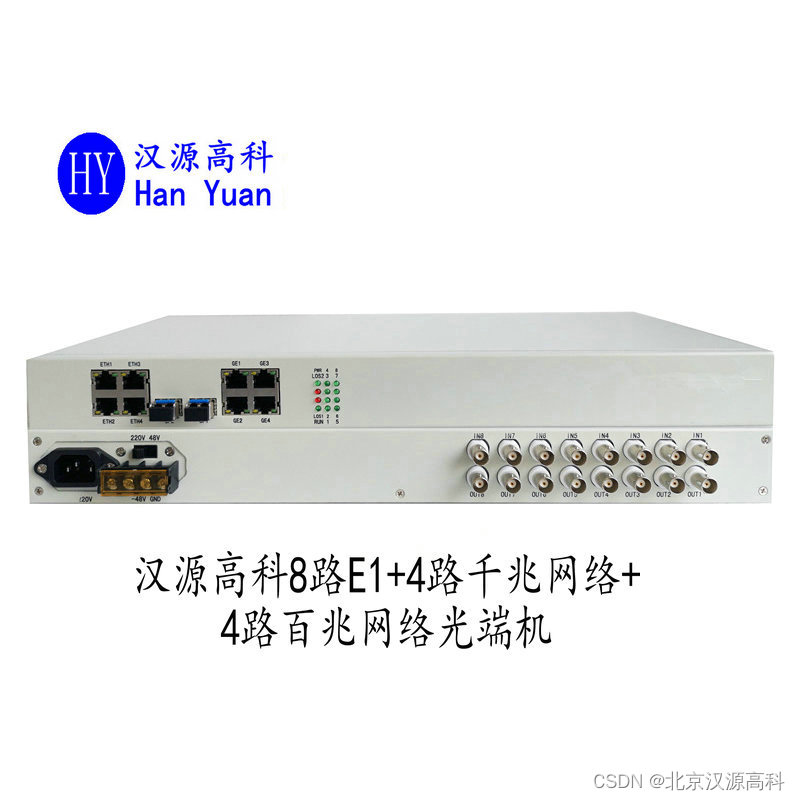

汉源高科8路多业务PDH光端机双光口保护+8路E1+4路千兆以太网+4路百兆网络电口

一：概述

双光口保护+8路E1+4路千兆网络+4路百兆网络光端机是汉源高科（北京）科技有限公司采用自主知识产权的大规模集成电路，应用时分复用技术，将4路千兆以太网信号、4路百兆以太网信号和8路E1信号混合编码后在一对光纤上传输。实现4路10/100/1000M以太网业务、4路10/100M以太网信号和8路E1业务混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

二：主要功能与特点

提供2个光接口（1.25G），光口支持1+1备份，光接口为SFP(LC)接口；

提供4路10/100/1000M自适应以太网口，全双工/半双工自适应；以太网口支持逻辑隔离；

提供4路10/100M自适应以太网口，全双工/半双工自适应；以太网口支持逻辑隔离；

提供8路E1业务口 ，全数字时钟恢复和平滑锁相技术；

电源为DC-48V,DC+24V,DC-24V，AC 220V等；

无中继传输距离大于20公里，120公里,可提供单纤。

三：技术指标

1：光接口（双纤）

波 长：1310nm（标准机型）或1550nm

发送功率：≥－15dBm

接收灵敏度：≤-30dBm(BER≤10-11)

接口方式：SFP（LC）

2：E1接口

设备有8路E1接口，符合G.703建议

速率：2048Kb/s ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742 G.823建议

输入口允许衰减： 0～6dB

接口：BNC接口

3：以太网接口

物理接口：RJ45

网络协议：IEEE 802.3i；IEEE 802.3u；IEEE 802.3x

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工自适应

支持线速10Base-T/100Base-T,全双工/半双工 自适应

传输模式：全双工/半双工

转发方式：存储转发，所有端口支持线速转发

4：电源

采用双电源供电，互为热备份，也可只用单一电源

AC: 220V

DC: －48V

允许输入电压波动范围：±20%

整机功耗：＜16W

5：工作环境

工作温度：-20～+70℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa

四：典型应用
