Direct3D学习手记十一：网格二【从.x文件中加载网格】

2024-03-07 20:08
文章标签 加载 学习 十一 手记 网格 direct3d

本文主要是介绍Direct3D学习手记十一：网格二【从.x文件中加载网格】，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

上篇我们介绍了自己创建网格的方法，此次我们介绍从.x文件中加载3D模型的方法

.x文件：

.x文件是一种存储3D模型数据的一种文本文件，其存储格式有两种：文本方式和二进制方式，

其中文本方式易于查看，.x文件有其特定的格式

.x文件中存储了顶点数据，材质信息和纹理贴图信息等待，可以通过特定的方式读取其中的内容。

从.x文件中加载网格：

HRESULT D3DXLoadMeshFromX(  LPCTSTR pFilename,  DWORD Options,LPDIRECT3DDEVICE9 pD3DDevice,  LPD3DXBUFFER * ppAdjacency,LPD3DXBUFFER * ppMaterials,  LPD3DXBUFFER * ppEffectInstances,DWORD * pNumMaterials,  LPD3DXMESH * ppMesh);


pFilename为.x文件的名称(注意目录结构)

Options为网格创建标志，有D3DXMESH_MANAGED、D3DXMESH_WRITEONLY、D3DXMESH_32BIT等待

pD3DDevice为设备指针

ppAdjacency保存网格的邻接信息

ppMaterials保存网格的材质信息

ppEffectInstances保存网格的特效信息，暂时不使用置为NULL即可

pNumMaterials保存网格所使用的材质的数目

ppMesh保存创建的网格

例如：

//从.x文件中加载网格HRESULT hr=E_FAIL;LPD3DXBUFFER pAdjBuffer=NULL,pMtrlBuffer=NULL;hr=D3DXLoadMeshFromX(TEXT("Demo_11_Media\\baodao.x"),D3DXMESH_MANAGED,g_pd3dDevice,&pAdjBuffer,&pMtrlBuffer,NULL,&g_dwMtrlNum,&g_pMesh);


其中LPD3DXBUFFER为ID3DXBuffer接口指针，该类型是一种泛型数据，类型为void，可以通过函数：

LPVOID GetBufferPointer();
得到内存地址，并通过强制类型转换为想要的数据格式，

如存储邻接信息(ppAdjacency)的是DWORD类型的数组可使用如下方式转换：

(DWORD *)pAdjBuffer->GetBufferPointer()
另外，保存材质信息的是D3DXMATERIAL结构类型的数组，该结构如下：
typedef struct D3DXMATERIAL {D3DMATERIAL9 MatD3D;LPSTR pTextureFilename;
} D3DXMATERIAL, *LPD3DXMATERIAL;

其中MatD3D是之前介绍过的材质，pTextureFilename指向该材质使用的纹理贴图文件名称字符串(使用时注意目录结构)

可以使用如下方式获得其首地址：

LPD3DXMATERIAL	pMtrl=(LPD3DXMATERIAL)pMtrlBuffer->GetBufferPointer();

获取材质和纹理信息：

从.x文件中加载并创建完网格后，就可以读取其中的材质和纹理信息，并保存下来

全局变量用于保存：

std::vector<D3DMATERIAL9>	g_vecMaterials(0);//材质
DWORD						g_dwMtrlNum=0;//材质数量
std::vector<LPDIRECT3DTEXTURE9>	g_vecPTextures(0);//纹理

读取信息：

//获取材质和纹理CHAR szTextureFile[MAX_PATH];if(NULL!=pMtrlBuffer && 0!=g_dwMtrlNum){LPD3DXMATERIAL	pMtrl=(LPD3DXMATERIAL)pMtrlBuffer->GetBufferPointer();for(DWORD i=0;i<g_dwMtrlNum;i++){pMtrl[i].MatD3D.Ambient=pMtrl[i].MatD3D.Diffuse;//设置材质对环境光的反射g_vecMaterials.push_back(pMtrl[i].MatD3D);//添加材质if(NULL!=pMtrl[i].pTextureFilename)//纹理文件名不为空{ZeroMemory(szTextureFile,sizeof(szTextureFile));sprintf(szTextureFile,"Demo_11_Media\\%s",pMtrl[i].pTextureFilename);LPDIRECT3DTEXTURE9 pTexture=NULL;D3DXCreateTextureFromFileA(g_pd3dDevice,szTextureFile,&pTexture);//创建新纹理g_vecPTextures.push_back(pTexture);//添加纹理}else{//贴图文件为空，则设置当前纹理为NULLg_vecPTextures.push_back(NULL);}}}SAFE_RELEASE(pMtrlBuffer);//释放材质缓存ID3DXBuffer

网格优化：

完成上面的步骤就可以绘制网格了，但是在绘制之前，我们可以对其进行优化来提高绘制效率：
//对网格进行优化，可有可无g_pMesh->OptimizeInplace(D3DXMESHOPT_COMPACT//优化标志，移除无用的顶点和索引|D3DXMESHOPT_ATTRSORT//根据属性ID对三角形图元进行排序|D3DXMESHOPT_VERTEXCACHE,//提高顶点高速缓存的命中率(DWORD *)pAdjBuffer->GetBufferPointer(),//指向尚未优化的网格的邻接数组的指针NULL,//存储优化后的网格的邻接信息NULL,NULL);SAFE_RELEASE(pAdjBuffer);//释放存储邻接信息的缓存

克隆网格：

另外，由于.x文件存储的模型可能顶点结构中不包含顶点法向量，此时要想使用光照效果就必须为其添加顶点法向量，

为此我们可以克隆一分网格，使克隆的网格具有顶点法向量，然后通过计算得到其顶点法向量，可使用如下方式完成：

	//判断顶点是否具有法向量，可有可无if(!(g_pMesh->GetFVF() & D3DFVF_NORMAL)){//没有法向量，则克隆一分LPD3DXMESH	pTempMesh=NULL;g_pMesh->CloneMeshFVF(D3DXMESH_MANAGED,g_pMesh->GetFVF()|D3DFVF_NORMAL,g_pd3dDevice,&pTempMesh);//克隆网格，使其具有法向量if(NULL!=pTempMesh){D3DXComputeNormals(pTempMesh,NULL);//计算顶点法向量SAFE_RELEASE(g_pMesh);g_pMesh=pTempMesh;}}


绘制网格：

//绘制网格for(DWORD i=0;i<g_dwMtrlNum;i++){g_pd3dDevice->SetMaterial(&g_vecMaterials[i]);//设置材质g_pd3dDevice->SetTexture(0,g_vecPTextures[i]);//设置纹理g_pMesh->DrawSubset(i);//绘制子集}


释放纹理：

在程序退出时使用Cleanup函数释放资源，注意要释放所有的纹理：

for(DWORD i=0;i<g_dwMtrlNum;i++){SAFE_RELEASE(g_vecPTextures[i]);//释放纹理}g_vecPTextures.clear();g_vecMaterials.clear();


Setup函数：

Setup函数实现了从.x文件创建网格和信息读取的关键步骤

/****************************************************************
*函数名	:	Setup
*功能		:	创建与初始化资源、缓存、变换等
*输入		:	hWnd：窗口句柄
*输出		:	无
*返回值	:	成功：TRUE		失败：FALSE
****************************************************************/
BOOL			Setup(HWND hWnd)
{if(NULL==hWnd)return FALSE;//创建字体//方式一D3DXCreateFont(g_pd3dDevice,20,14,600,D3DX_DEFAULT,FALSE,DEFAULT_CHARSET,0,0,0,TEXT("微软雅黑"),&g_pHelpFont);//方式二D3DXFONT_DESC fd;ZeroMemory(&fd,sizeof(D3DXFONT_DESC));fd.Height=20;fd.Width=14;fd.Weight=600;fd.MipLevels=D3DX_DEFAULT;fd.Italic=TRUE;fd.CharSet=DEFAULT_CHARSET;fd.OutputPrecision=0;fd.PitchAndFamily=0;fd.Quality=0;_tcscpy_s(fd.FaceName,TEXT("Times New Roman"));D3DXCreateFontIndirect(g_pd3dDevice,&fd,&g_pTipFont);//从.x文件中加载网格HRESULT hr=E_FAIL;LPD3DXBUFFER pAdjBuffer=NULL,pMtrlBuffer=NULL;hr=D3DXLoadMeshFromX(TEXT("Demo_11_Media\\baodao.x"),D3DXMESH_MANAGED,g_pd3dDevice,&pAdjBuffer,&pMtrlBuffer,NULL,&g_dwMtrlNum,&g_pMesh);if(FAILED(hr))return FALSE;//获取材质和纹理CHAR szTextureFile[MAX_PATH];if(NULL!=pMtrlBuffer && 0!=g_dwMtrlNum){LPD3DXMATERIAL	pMtrl=(LPD3DXMATERIAL)pMtrlBuffer->GetBufferPointer();for(DWORD i=0;i<g_dwMtrlNum;i++){pMtrl[i].MatD3D.Ambient=pMtrl[i].MatD3D.Diffuse;//设置材质对环境光的反射g_vecMaterials.push_back(pMtrl[i].MatD3D);//添加材质if(NULL!=pMtrl[i].pTextureFilename)//纹理文件名不为空{ZeroMemory(szTextureFile,sizeof(szTextureFile));sprintf(szTextureFile,"Demo_11_Media\\%s",pMtrl[i].pTextureFilename);LPDIRECT3DTEXTURE9 pTexture=NULL;D3DXCreateTextureFromFileA(g_pd3dDevice,szTextureFile,&pTexture);//创建新纹理g_vecPTextures.push_back(pTexture);//添加纹理}else{//贴图文件为空，则设置当前纹理为NULLg_vecPTextures.push_back(NULL);}}}SAFE_RELEASE(pMtrlBuffer);//释放材质缓存ID3DXBuffer//对网格进行优化，可有可无g_pMesh->OptimizeInplace(D3DXMESHOPT_COMPACT//优化标志，移除无用的顶点和索引|D3DXMESHOPT_ATTRSORT//根据属性ID对三角形图元进行排序|D3DXMESHOPT_VERTEXCACHE,//提高顶点高速缓存的命中率(DWORD *)pAdjBuffer->GetBufferPointer(),//指向尚未优化的网格的邻接数组的指针NULL,//存储优化后的网格的邻接信息NULL,NULL);SAFE_RELEASE(pAdjBuffer);//释放存储邻接信息的缓存//判断顶点是否具有法向量，可有可无if(!(g_pMesh->GetFVF() & D3DFVF_NORMAL)){//没有法向量，则克隆一分LPD3DXMESH	pTempMesh=NULL;g_pMesh->CloneMeshFVF(D3DXMESH_MANAGED,g_pMesh->GetFVF()|D3DFVF_NORMAL,g_pd3dDevice,&pTempMesh);//克隆网格，使其具有法向量if(NULL!=pTempMesh){D3DXComputeNormals(pTempMesh,NULL);//计算顶点法向量SAFE_RELEASE(g_pMesh);g_pMesh=pTempMesh;}}//设置取景变换矩阵D3DXMATRIX matView;D3DXVECTOR3 vEye(0.0f,0.0f,-300.0f);D3DXVECTOR3 vAt(0.0f,0.0f,0.0f);D3DXVECTOR3 vUp(0.0f,1.0f,0.0f);D3DXMatrixLookAtLH(&matView,&vEye,&vAt,&vUp);g_pd3dDevice->SetTransform(D3DTS_VIEW,&matView);//设置投影变换矩阵D3DXMATRIX matProjection;::D3DXMatrixPerspectiveFovLH(&matProjection,D3DX_PI/4.0F,(FLOAT)g_nWidth/(FLOAT)g_nHeight,1.0F,1000.0F);g_pd3dDevice->SetTransform(D3DTS_PROJECTION,&matProjection);//设置光照SetLight(2,g_pd3dDevice);//设置纹理过滤方式g_pd3dDevice->SetSamplerState(0,D3DSAMP_MAGFILTER,D3DTEXF_LINEAR);g_pd3dDevice->SetSamplerState(0,D3DSAMP_MINFILTER,D3DTEXF_LINEAR);g_pd3dDevice->SetSamplerState(0,D3DSAMP_MIPFILTER,D3DTEXF_LINEAR);//显示窗口ShowWindow(hWnd,SW_SHOW);UpdateWindow(hWnd);return TRUE;
}

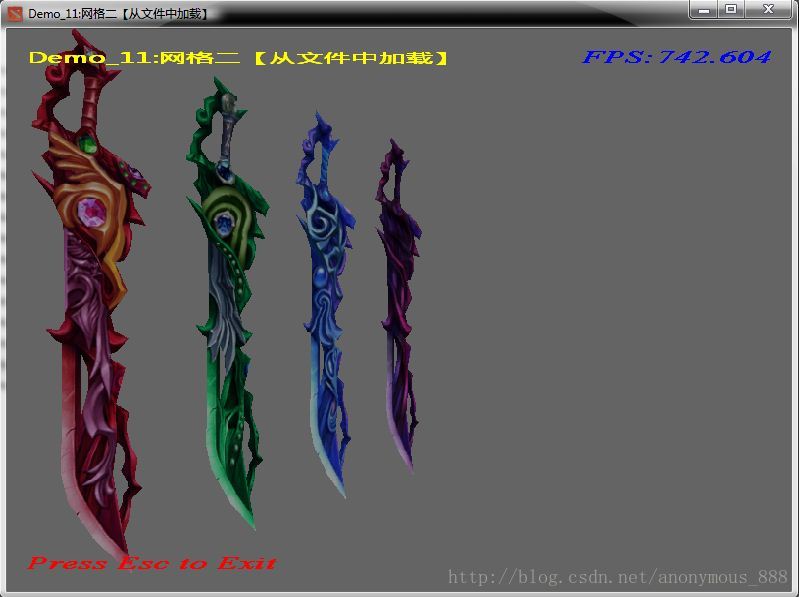

程序运行结果：



源代码与工程文件下载地址：

百度网盘
