Linux嵌入式驱动开发16——按键消抖实验（内核定时器）

2024-03-07 17:48
文章标签 linux 16 开发 驱动 实验 定时器 嵌入式 按键 内核 消抖

本文主要是介绍Linux嵌入式驱动开发16——按键消抖实验（内核定时器），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

文章目录

  • 全系列传送门
  • Linux内核定时器概念
  • Linux内核定时器基础知识
  • Linux内核定时器相关函数
    • 时间转换函数
      • ms转换时钟节拍函数
      • us转换时钟节拍函数
    • 宏DEFINE_TIMER
    • add_timer函数
    • del_timer函数
    • mod_timer函数
  • 示例代码
  • 按键消抖

全系列传送门

Linux嵌入式驱动开发01——第一个驱动Hello World（附源码）

Linux嵌入式驱动开发02——驱动编译到内核

Linux嵌入式驱动开发03——杂项设备驱动（附源码）

Linux嵌入式驱动开发04——应用层和内核层数据传输

Linux嵌入式驱动开发05——物理地址到虚拟地址映射

Linux嵌入式驱动开发06——第一个相对完整的驱动实践编写

Linux嵌入式驱动开发07——GPIO驱动过程记录（飞凌开发板）

Linux嵌入式驱动开发08——字符设备（步步为营）

Linux嵌入式驱动开发09——平台总线详解及实战

Linux嵌入式驱动开发10——设备树开发详解

Linux嵌入式驱动开发11——平台总线模型修改为设备树实例

Linux嵌入式驱动开发12——pinctl和gpio子系统实践操作

Linux嵌入式驱动开发13——ioctl接口（gpio控制使用）

Linux嵌入式驱动开发14——中断的原理以及按键中断的实现（tasklet中断下文）

Linux嵌入式驱动开发15——等待队列和工作队列

Linux嵌入式驱动开发16——按键消抖实验（内核定时器）

Linux嵌入式驱动开发17——输入子系统

Linux嵌入式驱动开发18——I2C通信

Linux内核定时器概念

在这里插入图片描述

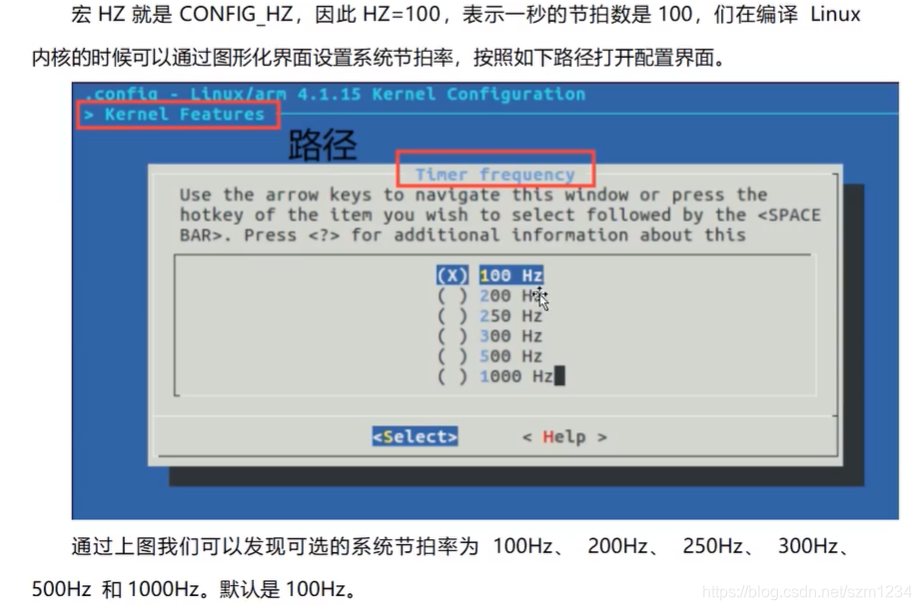

Linux内核定时器基础知识

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

Linux内核定时器相关函数

时间转换函数

ms转换时钟节拍函数

在这里插入图片描述

us转换时钟节拍函数

在这里插入图片描述
在这里插入图片描述

宏DEFINE_TIMER

在这里插入图片描述

add_timer函数

在这里插入图片描述

del_timer函数

在这里插入图片描述

mod_timer函数

加粗样式

示例代码

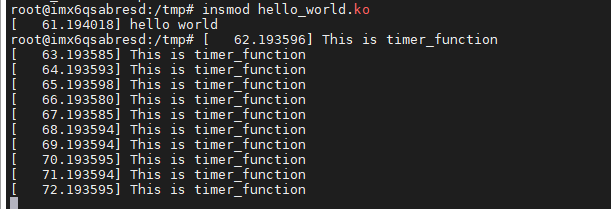

我们现在每隔一秒钟打印一句话

#include <linux/init.h>
#include <linux/module.h>#include <linux/timer.h>static void timer_function(unsigned long data);
/* 使用DEFINE_TIMER宏* 第一个参数：变量名* 第二个参数：超时处理函数* 第三个参数：传递给超时处理函数的参数* 第四个参数：到点时间，一般在启动定时器前需要重新初始化* */
DEFINE_TIMER(test_timer, timer_function, 0, 0);/*超时处理函数*/
static void timer_function(unsigned long data)
{printk("This is timer_function\n");mod_timer(&test_timer, jiffies + 1*HZ);         // 设置下一个定时器点
}static int hello_init(void)
{printk("hello world\n");                        // 在内核中无法使用c语言库，所以不用printftest_timer.expires = jiffies + 1*HZ;            // 设置定时时间定时一秒钟add_timer(&test_timer);                         // 启动定时器return 0;
}static void hello_exit(void)
{printk("bye\n");del_timer(&test_timer);
}module_init(hello_init);
module_exit(hello_exit);MODULE_LICENSE("GPL");              //声明模块拥有开源许可

在这里插入图片描述

按键消抖

对于之前stm32按键消抖的方案，主要就是通过一个delay函数延时，然后再查看电平

对于我们的Linux，中断中，首先是有一个上下文的概念，上文要越快越好，同时在中断上文里是不可以进行睡眠的，所以不能用传统的延时方法。

这时候就可以使用linux 定时器，Linux定时器是基于未来时间点的方式执行，

使用了定时器后，会调用超时处理函数，这时候我们的判断函数只需要在超时处理函数中执行就可以了

代码目前有问题，还没有调好

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/of_address.h>#include <linux/gpio.h>
#include <linux/of_gpio.h>
#include <linux/interrupt.h>
#include <linux/of_irq.h>
#include <linux/irqreturn.h>
#include <linux/timer.h>#include <linux/miscdevice.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/io.h>struct device_node  *test_device_node;int gpio_name;                                                                  // gpio编号
int irq;                                                                        // 中断号
static int button_val;static void timer_function(unsigned long data);
/* 使用DEFINE_TIMER宏* 第一个参数：变量名* 第二个参数：超时处理函数* 第三个参数：传递给超时处理函数的参数* 第四个参数：到点时间，一般在启动定时器前需要重新初始化* */
DEFINE_TIMER(test_timer, timer_function, 0, 0);/*超时处理函数*/
static void timer_function(unsigned long data)
{printk("This is timer_function\n");/* 读取按键值 */// button_val = gpio_get_value(gpio_name);// if(button_val == 0)                                                         //按键未被按下//     printk("key is pressed\n");
}irq_handler_t test_key_handle(int irq, void *args)                              // 中断处理函数
{printk("test_key_handle ok!!!\n");test_timer.expires = jiffies + msecs_to_jiffies(20);                        // 设置定时时间定时20msadd_timer(&test_timer);                                                     // 启动定时器return IRQ_HANDLED;                                                         // 中断程序的返回值只有两个IRQ_NONE和IRQ_HANDLED。
}/*probe函数*/
int beep_probe(struct platform_device *pdev){int ret = 0;printk("beep_probe ok!!!\n");/*间接获取设备节点信息*//********查找指定路径的节点***********/test_device_node = of_find_node_by_path("/test_key");                       // 节点名字叫做test_keyif(test_device_node == NULL) {printk("of_find_node_by_path error!!!\n");return -1;}else {printk("of_find_node_by_path ok!!!\n");printk("test_device_node name is %s\n", test_device_node->name);}gpio_name = of_get_named_gpio(test_device_node, "gpios", 0);                //gpios是设备树节点里的索引值gpios = <&gpio3 29 GPIO_ACTIVE_LOW>;if(gpio_name < 0) {printk("of_get_named_gpio error!!!\n");return -1;}else{printk("of_get_named_gpio ok!!!\n");}gpio_direction_input(gpio_name);                                            // 因为是模拟按键，方向设置成输入模式// irq = gpio_to_irq(gpio_name);                                            // 通过gpio函数获取中断号，参数是gpio编号/* irq_of_parse_and_map，通过设备树中interrupts获取中断号* 第一个参数：设备树节点* 第二个参数：索引值，这里只有一个，所以是0* */irq = irq_of_parse_and_map(test_device_node, 0);printk("irq is %d\n", irq);/* request_irq* 第一个参数：中断号，* 第二个参数：中断处理函数，* 第三个参数：中断标志（边沿触发方式），* 第四个函数：中断名字，* 第五个参数：设备结构体，传给中断处理函数irq_hander_t的第二个参数*/ret = request_irq(irq, test_key_handle, IRQF_TRIGGER_RISING, "test_key", NULL);  if(ret < 0) {printk("request_irq failed!!!\n");return -1;}else{printk("request_irq successful!!!\n");}return 0;
}const struct platform_device_id beep_id_table = {.name = "keys",
};int beep_remove(struct platform_device *pdev){printk("beep_remove ok!!!\n");return 0;
}const struct of_device_id of_match_table_test[] = {{.compatible = "keys"},{}                                              // 不写会提示警告
};struct platform_driver beep_device = {.probe = beep_probe,                            //  这个probe函数其实和  device_driver中的是一样的功能，但是一般是使用device_driver中的那个.remove = beep_remove,                          //  卸载平台设备驱动的时候会调用这个函数，但是device_driver下面也有，具体调用的是谁这个就得分析了.driver = {.owner = THIS_MODULE,      .name  = "keys",.of_match_table = of_match_table_test,      // 最优先匹配of_match_table其次是id_table最后是name},                                              //   内置的device_driver 结构体.id_table = &beep_id_table,
};static int beep_driver_init(void)
{int ret = 0;printk("beep_driver_init ok!!!\n");             // 在内核中无法使用c语言库，所以不用printfret = platform_driver_register(&beep_device);if(ret < 0){printk("platform_driver_register error!!!\n");return ret;}else{printk("platform_driver_register ok!!!\n");}return 0;
}static void beep_driver_exit(void)
{printk("beep_driver_exit bye!!!\n");free_irq(irq, NULL);del_timer(&test_timer);platform_driver_unregister(&beep_device);
}module_init(beep_driver_init);
module_exit(beep_driver_exit);MODULE_LICENSE("GPL");              //声明模块拥有开源许可

这篇关于Linux嵌入式驱动开发16——按键消抖实验（内核定时器）的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/784333。
