ArcGISServer Flex API 调用GP服务实现服务区分析

2024-03-05 00:08

本文主要是介绍ArcGISServer Flex API 调用GP服务实现服务区分析,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

ArcGIS的各种地理处理工具经过ModelBuilder建立GP模型后可以发布成GP服务,在WebGIS中调用来完成复杂、高级的分析处理功能。本为以服务区范围分析为例介绍如何在Flex API中调用ArcGISServer的GP服务。



GP服务模型

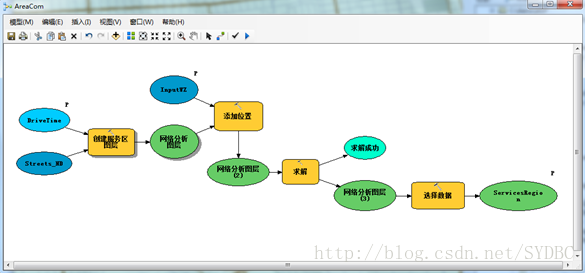

服务区范围分析的GP模型如下图所示



GP模型的构建工具ModelBuilder使用操作方法可以参见下面资料

博客《ModelBuilder创建GP工具模型

http://www.gisall.com/html/72/124272-5011.html

在线帮助

http://help.arcgis.com/en/arcgisdesktop/10.0/help/index.html#/GP_service_example_Drive_time_polygons/002v0000001p000000/

ArcGIS Desktop帮助文档关于GP服务地理处理实例

在帮助文档中的位置如下:

“专业库—地理处理—使用ArcGISServer进行地理处理—地理处理服务示例”

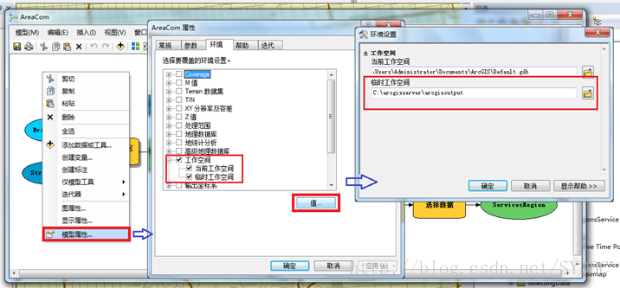

对于创建GP服务模型需要特殊注意的是临时工作空间的设置。本示例中GP模型临时工作空间设置如下:

       打开GP模型,在空白处点击鼠标右键;在弹出的属性窗口中选择“环境”一栏,勾选“工作空间”选项前面的复选框,然后点击右下角“值…”按钮;在环境设置窗口中设置临时工作空间。

GP服务发布

    打开一个空白的ArcMap文档,添加服务区分析所用到的道路网络数据集;同时将前面创建的GP模型添加到 ArcMap 内容列表中来,然后保存地图文档Mxd。(如不将数据集与模型一同发布,那么在分析时会找不到所需的数据)

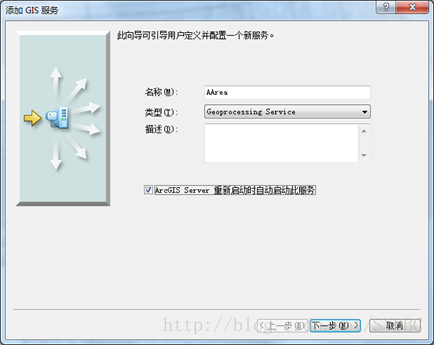

发布GP服务,选择服务类型(GeoprocessingService),输入服务名称“AArea”

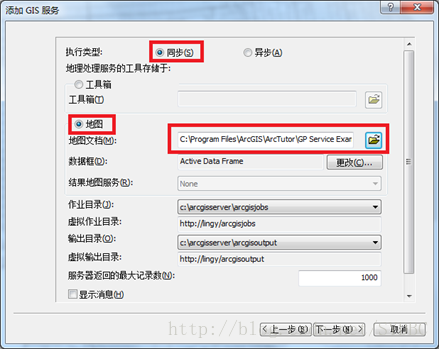

将GP服务设置为“同步执行”,选择前面保存的地图文档来发布GP服务;其它步骤接受默认设置即可,直至完成服务发布。

GP服务在ArcMap中测试

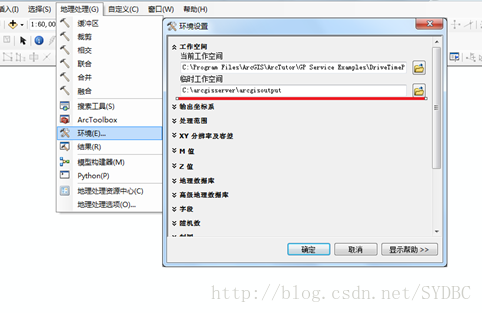

    打开一个空白ArcMap文档,设置临时工作空间,如下图所示

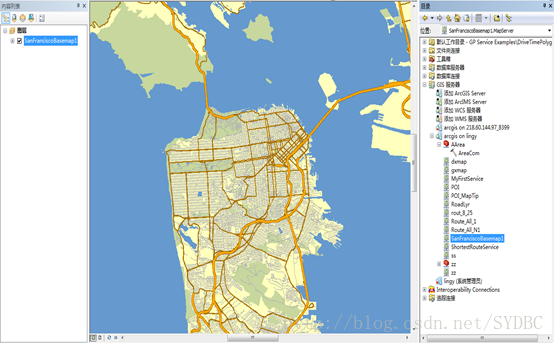

用使用服务模型打开ArcGISServer服务连接节点,添加背景地图服务,如下图所示

双击GP服务工具箱下的AreaCom工具,点击弹出窗口中的“添加要素”按钮在地图上选择服务区分析的初始位置,如下图所示;点击确定按钮开始分析

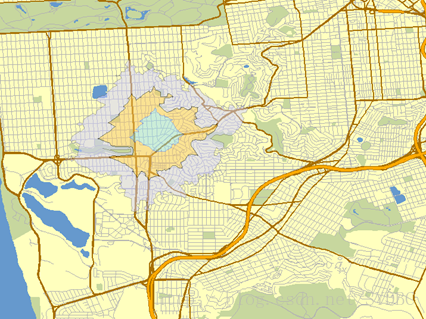

执行结果如下图所示。经验证,发布的GP服务能够正确执行。

Flex中调用GP服务

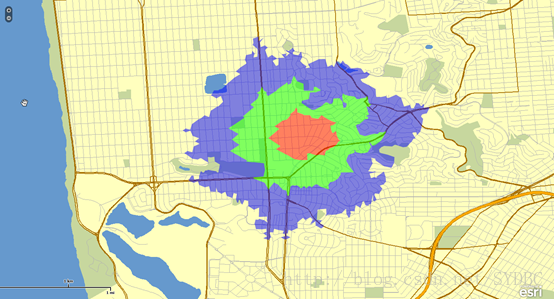

    在Flex中调用ArcGISServer发布的GP服务执行后的结果如下图所示

在服务调用代码编写上要注意下面两点


服务参数的指定

    对于刚开始接触GP服务调用的朋友,较为困惑的是参数常常指定的类型不正确;对此,在指定参数前要先明确参数是哪种类型。

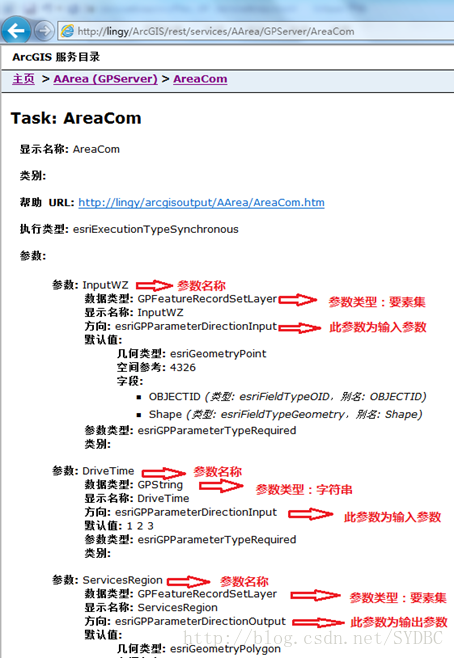

我们可以在服务目录中查看具体的参数信息,如下图所示



服务调用执行方式

发布服务时采用的是同步模式,在程序代码中要通过execute方法执行分析操作;

发布服务时采用的是异步模式,在程序代码中要通过submitJob方法执行分析操作;

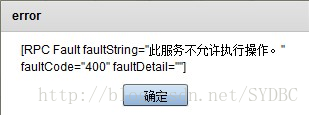

  如果程序中服务调用模式与服务发布的模式不一致,在执行时会出现“RPC FaultfaultString=此服务不允许执行操作。faultCode=400
faultDetail=”的错误。

服务分析过程函数

            privatefunction
computeServiceArea(mapPoint:MapPoint):
void

            {

                graphicsLayer.clear();

                var graphic:Graphic = new Graphic(mapPoint,
sms_circleAlphaSizeOutline);

                graphicsLayer.add(graphic);

                var
featureSet:FeatureSet =
new FeatureSet([graphic]);

                var params:Object =

                   {

                       “InputWZ: featureSet,

                       “DriveTime: driveTimes

                   };

                gp.execute(params, new
AsyncResponder(onResult, onFault));

                function
onResult(gpResult:ExecuteResult, token:Object =
null):void

                {

                   var pv:ParameterValue =
gpResult.results[0];

                   var fs:FeatureSet =
pv.value
as FeatureSet;

                   graphicsLayer.graphicProvider
= fs.features;

                   Alert.show(“OK);

                }

                function onFault(info:Object,
token:Object =
null):void

                {

                   Alert.show(info.toString(),“error);

                }

            }



这篇关于ArcGISServer Flex API 调用GP服务实现服务区分析的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
