ArcGIS提取DEM中的山脉范围(附练习数据DEM)

2024-03-03 03:59

本文主要是介绍ArcGIS提取DEM中的山脉范围(附练习数据DEM),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

在这里插入图片描述
已知数据:DEM文件ASTGTM_N00E118E.img(文末有数据下载链接)

使用软件:ArcMap

要求:对数据进行操作,提取数据文件中的山脉范围

下面开始操作:

1、 打开ArcMap将DEM文件ASTGTM_N00E118E.img添加到数据框。在这里插入图片描述
2、 接下来我们打开spatial analyst工具——邻域分析——焦点统计,在这里插入图片描述

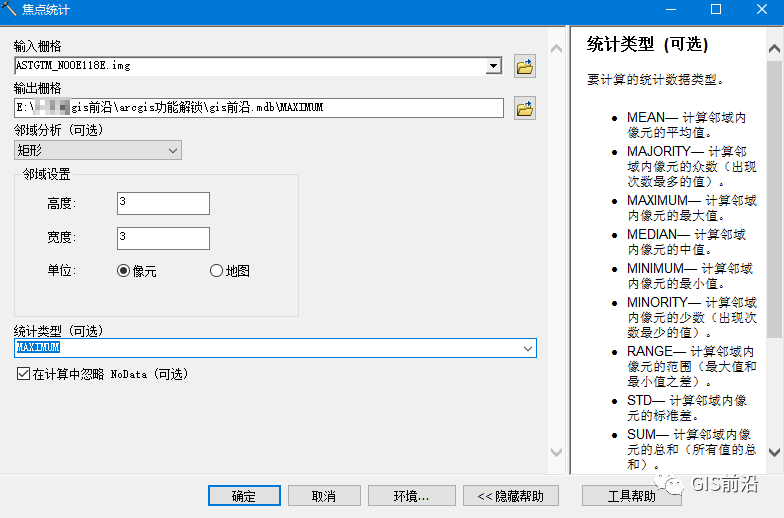

输入栅格选择数据框中的dem数据,输出栅格名字改为MAXIMUM,输出位置为默认数据库。邻域设置高度及宽度一般为30,本次数据较小直接选择默认值,单位选择像元,统计类型选择MAXIMUM,选择完成后点击确定在这里插入图片描述

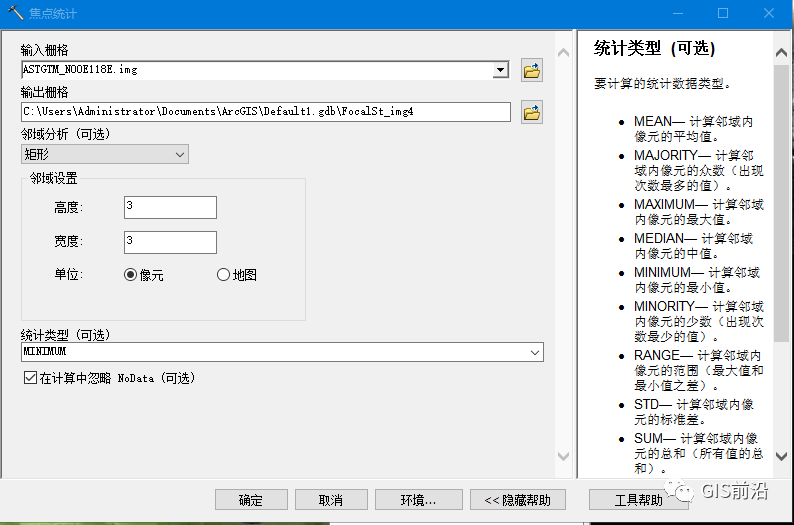

3、 重复上一步骤打开焦点统计,输出栅格名称为MINIMUM,统计类型选择MINIMUM,其他选项同上一步相同。在这里插入图片描述

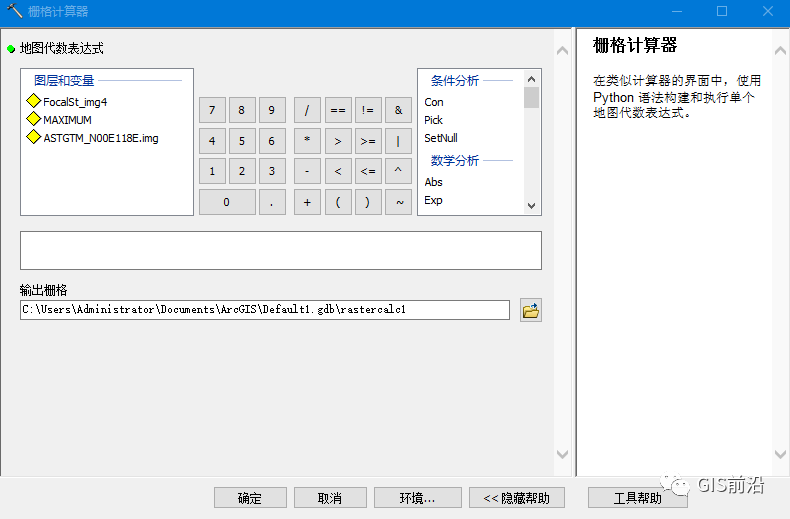

4、 打开Arctoolbox——spatial analyst工具——地图代数——栅格计算器,在这里插入图片描述
将生成的两个栅格拖入框内进行运算,运算规则 如下:用MAXIMUM减MINIMUM得出地形起伏度。

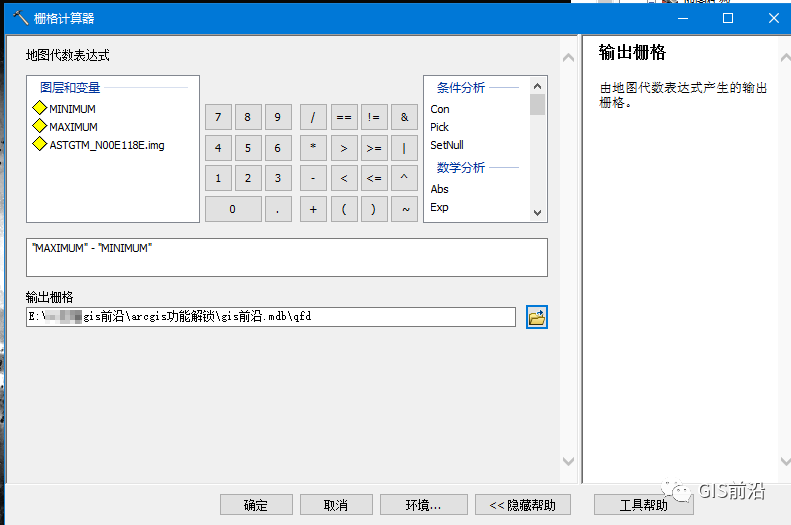

输出栅格依旧为默认数据库,名称改为qfd,栅格计算时用于计算的栅格数据像元大小必须一致,否则会导致计算失败。在这里插入图片描述

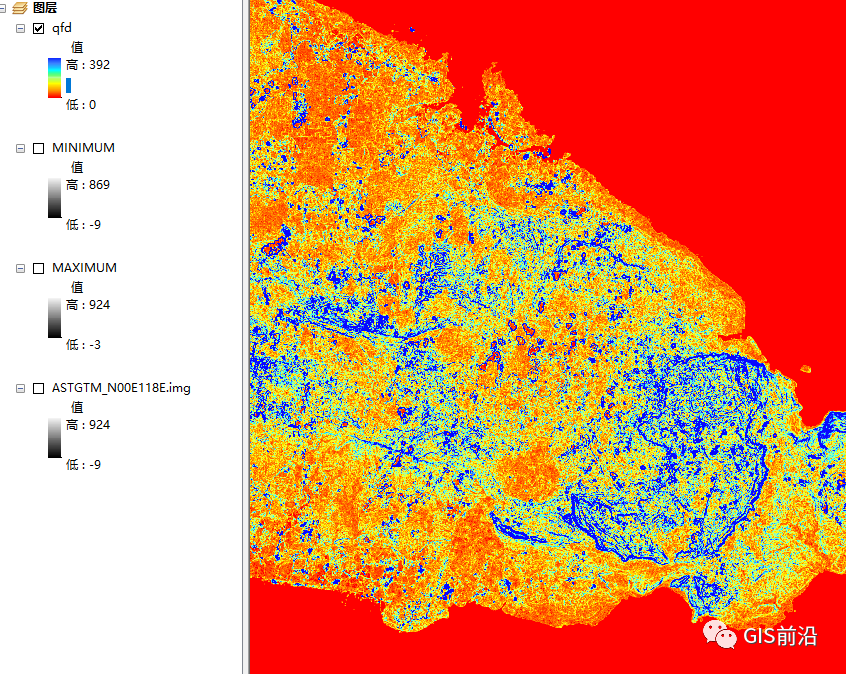

Qfd生成后关闭其他栅格,我们可以看到以下图像在这里插入图片描述
为了更直观的观察起伏度可以将色带修改,单击色带在这里插入图片描述
修改后显示如下在这里插入图片描述

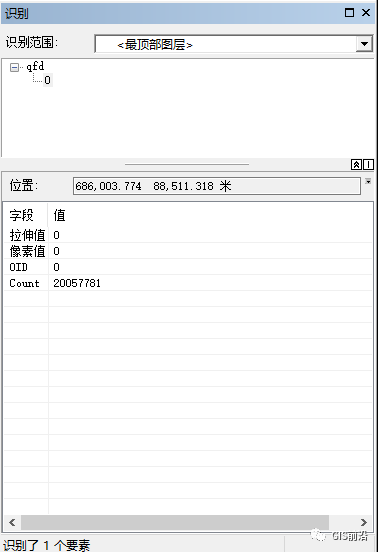

单击识别工具查看起伏差值

在这里插入图片描述

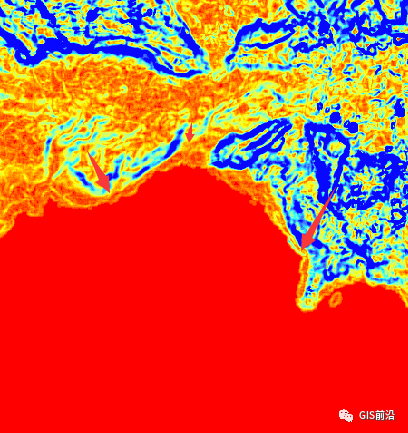

点击红色区域发现值为0,即平地地区图片

在这里插入图片描述
点击山脉边界处查看值,多选择几处山脉边界查看值。以均值6位山脉边界对栅格进行重分类在这里插入图片描述
打开ArcToolbox——spatial analyst 工具——重分类——重分类。在这里插入图片描述

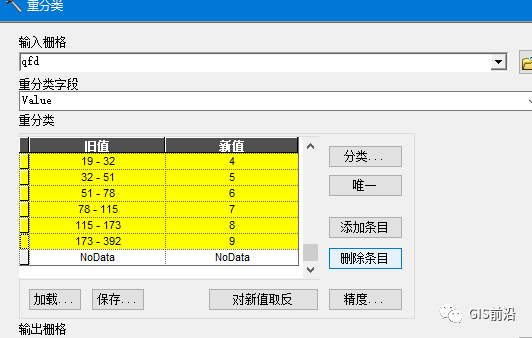

输入栅格为qfd,重分类字段选择默认,将旧值分为两个条目,删除其他值在这里插入图片描述

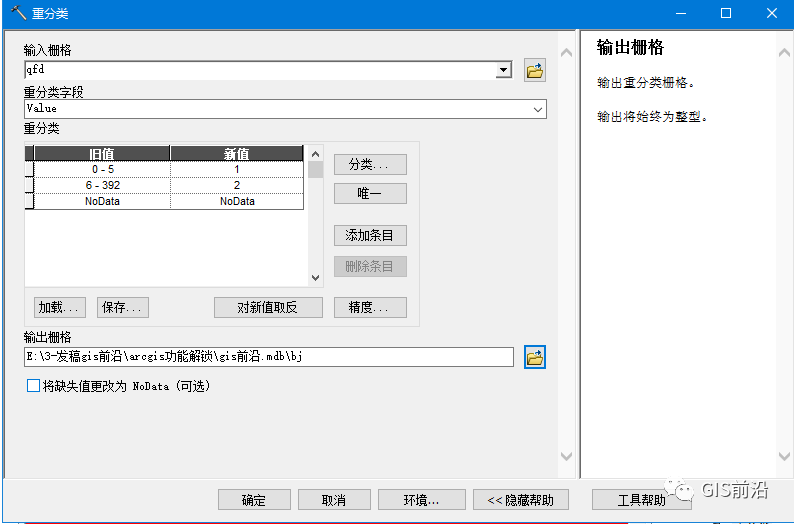

将旧值改为0-5,6-392,输出栅格为bj 在这里插入图片描述

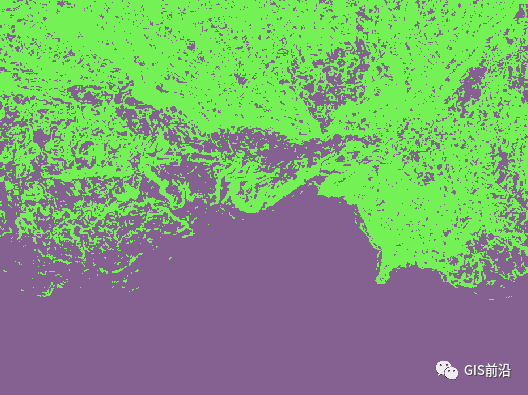

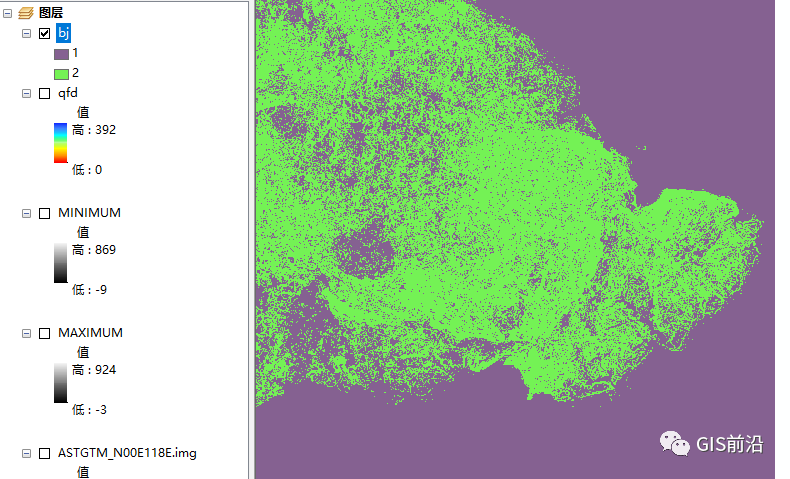

生成的山脉边界如下在这里插入图片描述

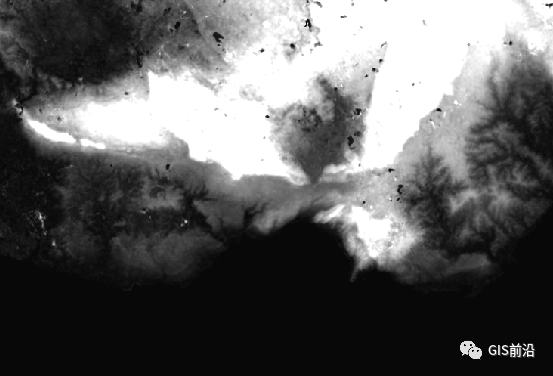

对比原始DEM在这里插入图片描述
在这里插入图片描述

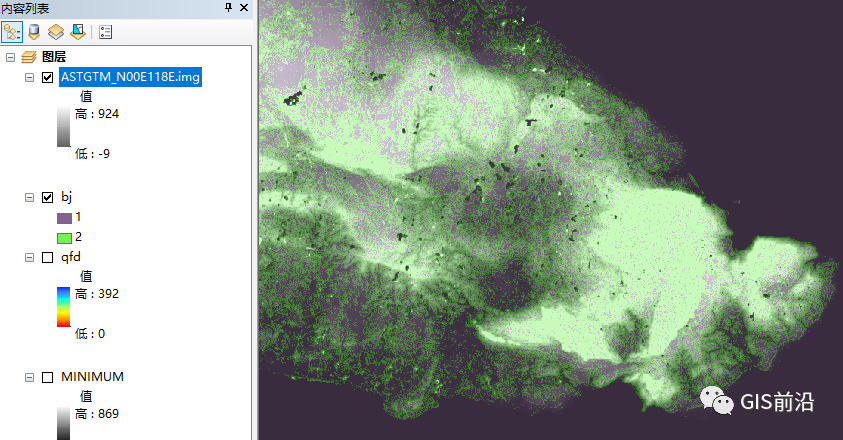

叠加后查看山脉边界与dem的套合程度在这里插入图片描述

这篇关于ArcGIS提取DEM中的山脉范围(附练习数据DEM)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
