BLE HID控制手机相机或音乐

BLE HID涉及到设备管理。具体内容看<<设备管理>>部分。

BLE HID涉及到白名单。具体内容看<<白名单>>部分。

BLE HID涉及到定向广播。具体内容看<<定向广播>>部分。

硬件平台：官方52开发板

参考例程：C:..\nRF5_SDK_11.0.0_89a8197\examples\ble_peripheral\ble_app_hids_mouse\

移植可以把显示和电池服务去掉，只拷贝hid部分。

把UUID改为 BLE_UUID_HUMAN_INTERFACE_DEVICE_SERVICE 我们在手机设置－－蓝牙功能界面可以手动搜索蓝牙HID设备并进行连接。添加了HID服务后绑定该设备后断开连接，手机还可以自动连接。

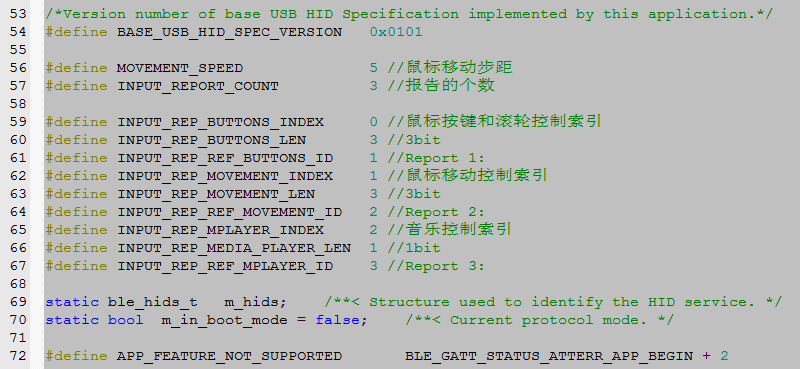

一、该 鼠标示例中 报告描述符 描述了 3 中报告

报告 1，描述鼠标 按键和滚轮数据如何组织的。

报告 2，描述鼠标 的移动数据是如何组织的。

报告 3， 描述了一个高级按键，其功能是控制音乐的播放等。

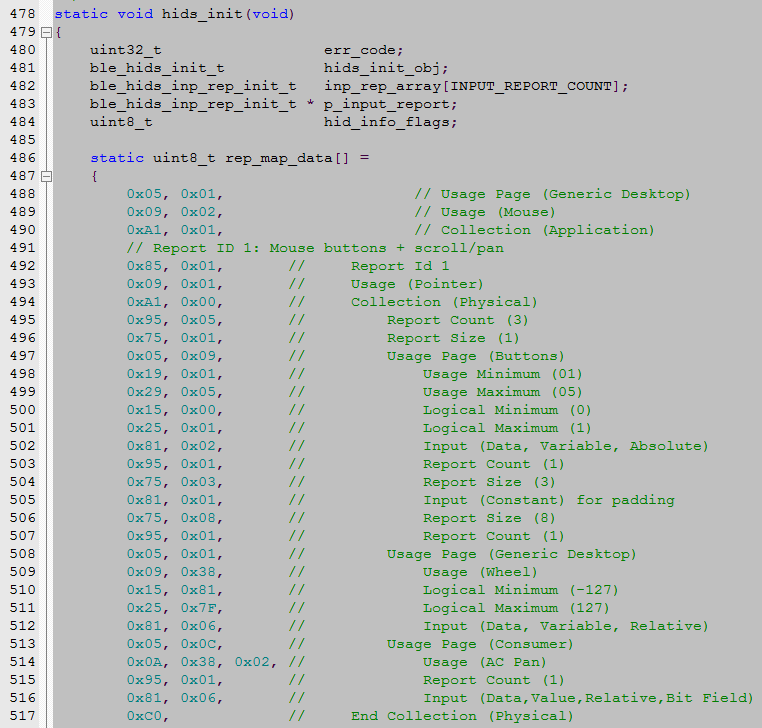

二、HID report map

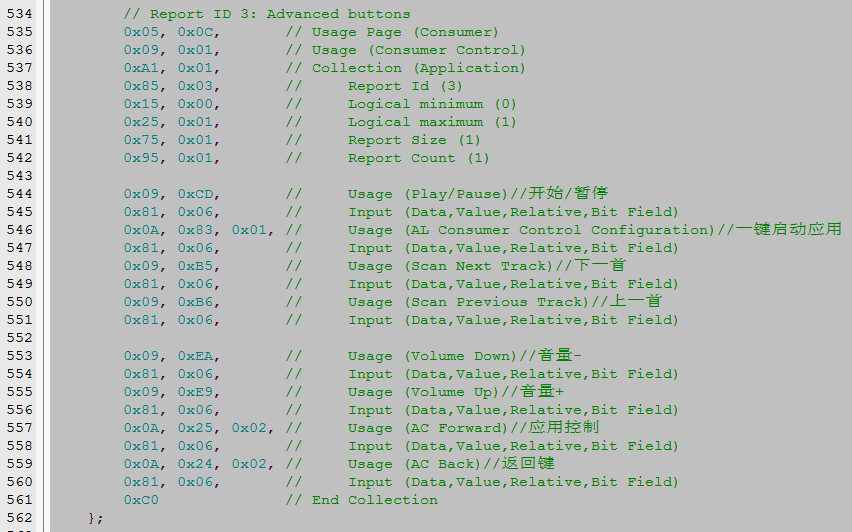

2.1、下面只分析report 3，因为控制相机和音乐是使用report 3.

定义了 report size 为 1 即 1 bit 。report count 为 1，即 1 个 1bit。

因为 report size 和 report count 为 global 项目，应用到 usage 中，也就是 report 3 中的 8个 usage 都是 1bit，8 个即凑成了 1 个字

节。每个位表示一个功能，所以实际传送 1 字节，通过设置其中的位就能实现不同的控制了。

bit 0 (0x01)  :开始暂停

bit 1 (0x02 ) :一键启动应用

bit 2 (0x04 ) :下一首

bit 3 (0x08 ) :上一首

bit 4 (0x10 ) :音量 -

bit 5 (0x20 ) :音量 +

bit 6 (0x40 ) :应用控制

bit 7 (0x80 ) :返回键

三、最后创建 HID 服务

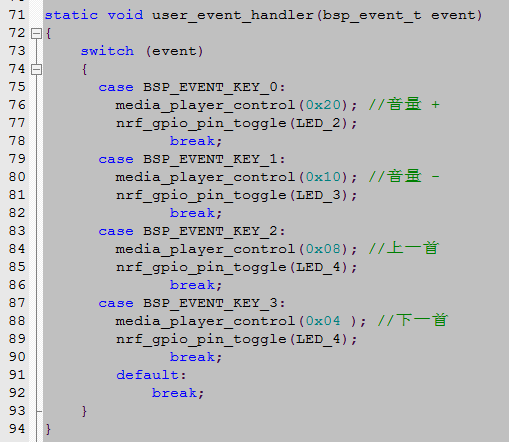

四、按键处理里添加相机或音乐控制程序

void media_player_control(uint8_t control)

{

uint32_t err_code;

uint8_t buffer[1];

buffer[0] = control;

err_code = ble_hids_inp_rep_send( &m_hids,

  INPUT_REP_MPLAYER_INDEX,

  1,

  buffer );

if(( err_code != NRF_SUCCESS ) &&

   ( err_code != NRF_ERROR_INVALID_STATE ) &&

   ( err_code != BLE_ERROR_NO_TX_PACKETS ) &&

   ( err_code != BLE_ERROR_GATTS_SYS_ATTR_MISSING ))

{

APP_ERROR_HANDLER( err_code );

}

buffer[0] = 0;

err_code = ble_hids_inp_rep_send( &m_hids,

 INPUT_REP_MPLAYER_INDEX,

1,

buffer );

if(( err_code != NRF_SUCCESS ) &&

   ( err_code != NRF_ERROR_INVALID_STATE ) &&

   ( err_code != BLE_ERROR_NO_TX_PACKETS ) &&

   ( err_code != BLE_ERROR_GATTS_SYS_ATTR_MISSING ))

   {

APP_ERROR_HANDLER( err_code );

   }

}

//PS: 需要再发送一个0，作用类似于释放按键。

//如果不发送这个“释放”，安卓系统有的是没问题，但苹果系统中，音量+发送后相当于一直按住音量+键。

//所以发送这个“释放”控制就能达到按一次只增加一次音量的作用。

工程默认使用了绑定和白名单的，所以如果连接了一个手机后再重启开发板， 开发板就是使用之前连接过的手机执行白名单过滤，导致其他手机搜不

到该设备了。所以可以直接修改代码让其每次启动时删除绑定信息。
————————————————
