【源码】采用SIMULINK SimPowerSystems的光伏并网阵列仿真

本文主要是介绍【源码】采用SIMULINK SimPowerSystems的光伏并网阵列仿真,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

在这里插入图片描述

本DEMO包含两个例子:

  1. PVarray_Grid_IncCondReg_det.mdl是通过DC-DC升压转换器和三相三电平电压源转换器(VSC)连接到25kV电网的100kW阵列模型。采用“增量电导 + 积分调节器”技术,在升压变换器中实现了最大功率点跟踪(MPPT)。

l PV阵列在1000 W/m2太阳辐照度下提供最大100千瓦功率。

l 5-kHz升压转换器(橙色模块)从PV自然电压(最大功率时为272 V DC)增加到500 V DC。开关占空比优化采用MPPT控制器,使用“增量电导 + 积分调节器”技术。

l 1980-Hz (33*60)三相三电平VSC (蓝色模块)。VSC将500伏直流变换为260伏交流,并保持单位功率因数。

l 由VSC产生10 kvar电容滤波器组谐波。

l 100 kVA 260V/25kV三相耦合变压器。

l 实用电网模型(25 kV配电馈线 + 120 kV等效传输系统)。

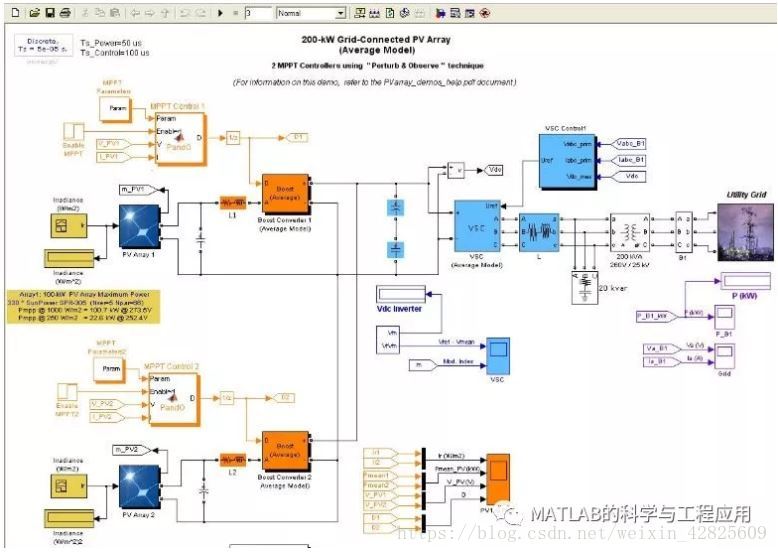

  1. PVarray_Grid_PandO_avg.mdl是通过两个DC-DC升压转换器和一个三相VSC连接到25kV电网的200kW阵列的平均模型。基于“扰动观察”技术的MPPT控制器通过可产生嵌入C代码的MATLAB功能模块实现的。

l 两个PV阵列在1000 W/m2太阳辐照度下提供最大100千瓦功率。

l 升压转换器(橙色模块)的两个平均模型将电压从PV1和PV2电压增加到500 V直流。两个MPPT控制器使用“扰动观察”技术。

l VSC (蓝色模块)的平均模型。VSC将500伏直流变换为260伏交流,并保持单位功率因数。

l 由VSC产生20 kvar电容滤波器组谐波。

l 200 kVA 260V/25kV三相耦合变压器。

l 实用电网模型(25 kV配电馈线 + 120 kV等效传输系统)。

DEMO中包含了详细的帮助信息,作者:Pierre Giroux, Gilbert Sybille, Hydro-Quebec Research Institute(IREQ), Carlos Osorio, Shripad Chandrachood, The Mathworks。

• PVarray_Grid_IncCondReg_det.mdl is adetailed model of a 100-kW array connected to a 25-kV grid via a DC-DC boostconverter and a three-phase three-level Voltage Source Converter (VSC). MaximumPower Point Tracking (MPPT) is implemented in the boost converter by means of aSimulink model using the “Incremental Conductance + Integral Regulator”technique.

• PVarray_Grid_PandO_avg.mdl is an averagemodel of a 200-kW array connected to a 25-kV grid via two DC-DC boostconverters and a single three-phase VSC. The MPPT controller based on the“Perturb and Observe” technique is implemented by means of a MATLAB Functionblock that generates embeddable C code.

下载DEMO地址:

http://page2.dfpan.com/fs/blc2j2921629c16ba44/
