密码库LibTomCrypt学习记录——（2.21）分组密码算法的工作模式——F8加密模式

1. F8

F8和F9用在3G安全中的是机密性算法（f8）和完整性算法（f9），两者都是基于KASUMI算法构造。f8是变形的OFB模式的序列密码；而f9则是变形CBC-MAC模式的消息认证码。

KASUMI算法是日本三菱的Matsui等人基于MISTY算法设计的分组密码。分组大小64bit，密钥长度128bit。由于算法内部大量的使用了16bit的运算，因此最适合16bit处理器实现。

F8是以流密码的形式进行工作的，即源源不断的产生密码流，密钥流与密文异或就是加密，密钥流与密文异或就是解密。

1. F8算法

输入

1. COUNT         32 bit           计数器
2. BEARER    5 bit
3. DIRECTION  1 bit
4. CK               128 bit         密钥
5. LENGTH  *             加解密信息长度可以是 1 - 5114bit
6. IBS         1-5114 bit    输入流

输出

1. OBS        1-5114 bit         输出流

Step 1. 初始化

寄存器A = COUNT || BEARER || DIRECTION || 0…0 ，即末尾添加26bit的0

KM = 0x55555555555555555555555555555555 (128bit的密钥掩盖数)

KSB0 = 0

A = KASUM(A)CK XOR KM

Step 2. 密钥流的生成

BLOCKS = LENGTH/64的向上取整（为了使最后一个可能不完整的分组也能得到密钥流）

for(i = 1; i <= BLOCKS; i++ )

{

}

生成的密钥流为KS

KS[((n-1)*64)+i] = KSBn[i] , n = 1 … BLOCKS, i = 0 … 63 //bit级的表示

Step 3 加解密

for(i = 0; i <= LENGTH; i++ )

{

OBS[i] = IBS[i] XOR KS[i] //bit级的异或

}

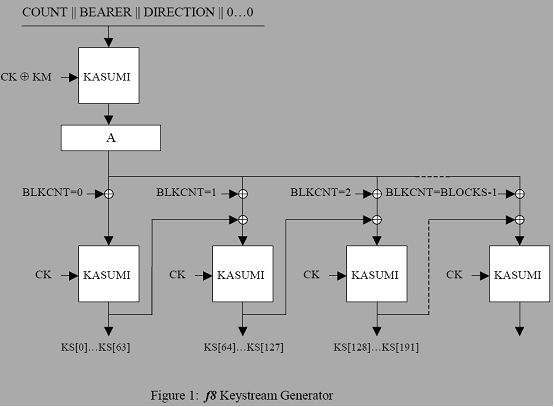

F8的密钥流生成图如下

F8的密钥流生成图

1. LibTomCrypt与F8

LibTomCrypt里的F8与3G文档里面的描述有些出入:

1. 加密算法不一定使用KASUMI，比如其测试函数中使用的是AES。这样就使得分组大小不再是64bit，而是128bit。
2. f8_start()函数里的输出值IV就是文档中的寄存器A的初始化值，即调用者需在调用f8_start()之前自行完成IV = A = COUNT || BEARER || DIRECTION || 0…0 。
3. 初始化阶段，文档中的描述为A = KASUM(A)CK XOR KM，LibTomCrypt里面是加密A用的密钥不是CK XOR KM（KM = 0x55…55，128bit）而是CK XOR (salt||0x555…55)，测试程序中的salt为32bit，链接的0x555…55为96bit

涉及信息如下：

F8的结构体是

typedef struct {

   int cipher；

   int blocklen；

   int padlen; /** The padding offset */

   unsigned char IV[MAXBLOCKSIZE],    // KSB_i 即最新得到的密钥流分组

   unsigned char MIV[MAXBLOCKSIZE]; // 寄存器 A，

   ulong32 blockcnt; // 分组计数器 同文档   /** Current block count */

   symmetric_key key;

} symmetric_F8;

相关函数有：

int f8_start( int cipher, const unsigned char *IV, const unsigned char *key, int keylen, const unsigned char *salt_key, int skeylen, int num_rounds, symmetric_F8 *f8);

int f8_encrypt(const unsigned char *pt, unsigned char *ct, unsigned long len, symmetric_F8 *f8);

int f8_decrypt(const unsigned char *ct, unsigned char *pt, unsigned long len, symmetric_F8 *f8);

int f8_getiv(unsigned char *IV, unsigned long *len, symmetric_F8 *f8);

int f8_setiv(const unsigned char *IV, unsigned long len, symmetric_F8 *f8);

int f8_done(symmetric_F8 *f8);

int f8_test_mode(void);

──────────────────────────────────────

int f8_start( int cipher, const unsigned char *IV, const unsigned char *key, int keylen, const unsigned char *salt_key, int skeylen, int num_rounds, symmetric_F8 *f8);

// [功能]   初始化F8

1. cipher           // [输入] 密码算法
2. IV                // [输入] 初始化值
3. key                   // [输入] 密钥
4. keylen          // [输入] 密钥长度
5. salt_key            // [输入] 密钥调整值
6. skeylen             // [输入] salt_key长度
7. num_rounds      // [输入] 密码算法工作轮数(建议设置为0以使用默认的AES轮数)
8. f8                // [输入/输出] F8状态

//备注：主要完成A = CIPHER(A)CK XOR KM，这里加密A用的密钥不是CK XOR KM（KM = 0x55…55，128bit）而是CK XOR (salt||0x555…55)

──────────────────────────────────────

──────────────────────────────────────

int f8_encrypt(const unsigned char *pt, unsigned char *ct, unsigned long len, symmetric_F8 *f8);

// [功能]   加密

1. pt                // [输入]明文
2. ct                // [输出]密文
3. len               // [输入]明密文长度
4. f8                // [输入/输出] F8状态

//备注：由于采用的是流密码的工作方式，所以加密流程和解密流程一样，

//       关键流程在密钥流的生成

──────────────────────────────────────

──────────────────────────────────────

int f8_decrypt(const unsigned char *ct, unsigned char *pt, unsigned long len, symmetric_F8 *f8);

// [功能]   解密

1. ct                // [输入] 密文
2. pt                // [输出] 明文
3. len               // [输入] 明密文长度
4. f8                // [输入/输出] F8状态

//备注：由于采用的是流密码的工作方式，所以加密流程和解密流程一样，

//       关键流程在密钥流的生成

──────────────────────────────────────

──────────────────────────────────────

int f8_getiv(unsigned char *IV, unsigned long *len, symmetric_F8 *f8)

// [功能]   获取IV

1. IV                // [输出] 初始化向量
2. len               // [输出] IV长度
3. f8                // [输入/输出] F8状态

//备注：-

──────────────────────────────────────

──────────────────────────────────────

int f8_setiv(const unsigned char *IV, unsigned long len, symmetric_F8 *f8)

// [功能]   设置IV值

// [返回]   0 [正常] or other [出错]

1. IV                // [输入] 初始化向量
2. len               // [输入] IV长度
3. f8                // [输入/输出] F8状态

//备注：主要用在仅改变IV值，而key不变的情况下

──────────────────────────────────────

──────────────────────────────────────

int f8_done(symmetric_F8 *f8)

// [功能]   完成F8

1. f8                // [输入/输出] f8的状态

//备注：调用算法的done(), 但AES中done()未作任何事情

//建议最好是销毁密钥相关敏感信息

──────────────────────────────────────

──────────────────────────────────────

int f8_test(void);

// [功能]   测试函数

──────────────────────────────────────
