归根结底，处理器只认识机器语言，处理器会按照机器码的指示进行动作。

x86体系结构使用指令长度可变的机器语言，一条机器码指令可以从1字节到13字节不等。这个跟ARM还是有很大区别，ARM32位处理器的话，是定长指令，是32位长度。

8086~80286使用16位指令模式，80386以上处理器也可以工作在16位指令模式，两者是兼容的。16位模式和32位模式，其指令机器码格式有一些差别，具体格式如下：

32位指令格式的头两个字节，因为不常出现，所以称为超越前缀（override prefix）。第一个字节用来修改指令操作数地址的长度，第二个字节修改寄存器长度。如果80386以上按16位指令模式的机制操作（实模式或保护模式），而使用32位寄存器，则指令的前面出现寄存器长度前缀66H。如果按32位指令模式操作（只在保护模式），而且使用32位寄存器，则不存在寄存器长度前缀。如果在32位指令模式中出现16位寄存器，则要使用寄存器长度前缀选择16位寄存器。在带有前缀的指令中，前缀把寄存器及操作数地址的长度从16位转换到32位，或是从32位转换到16位。注意，16位指令模式用8位及16位寄存器和寻址方式，而32位指令模式使用8位及32位寄存器和寻址方式，这是默认的用法。前缀可超越这些默认值，因此32位寄存器可以用于16位模式，而16位寄存器可以用于32位模式。

操作码

操作码一般为1~2字节。

1.第一个字节

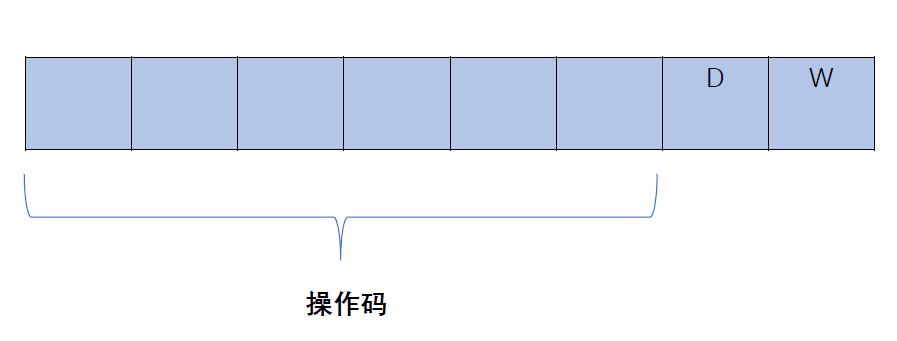

第一个字节格式为（大部分情况，不是所有指令都是这个格式）：

（1）.前6位表示不同的操作码。

（2）.D-数据流方向

D=1，数据从位于指令第二个字节的R/M字段流向寄存器（REG）字段。

D=0，数据从REG字段流向R/M字段。

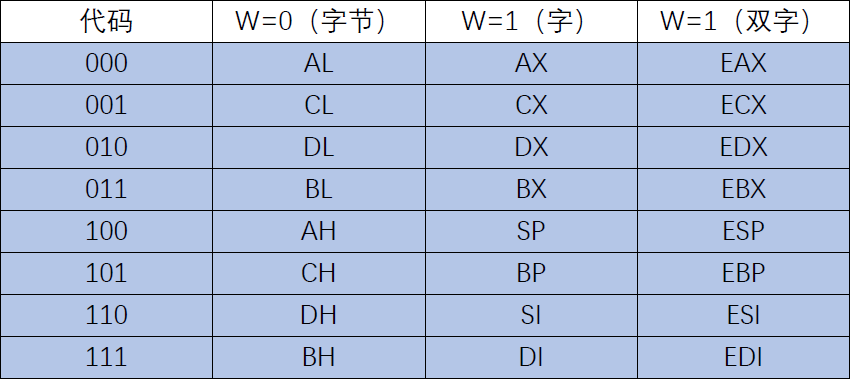

（3）.W-字节或字或双字

w=0，数据长度是字节

w=1，数据长度是字或者双字（80386以上为双字）

2.第2个字节

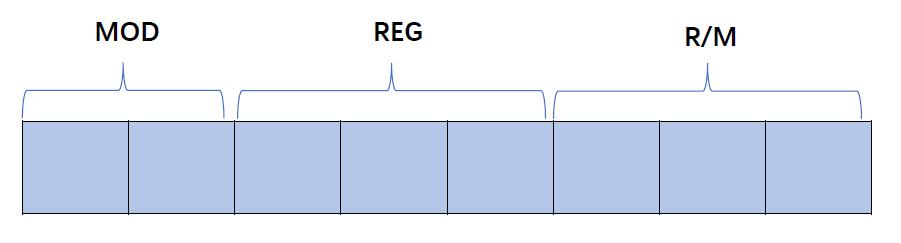

第二个字节格式为：

（1）MOD字段

MOD字段规定指令的寻址方式，MOD字段选择寻址类型及所选的类型是否有位移量。下表列出了在没有操作数地址长度超越前缀（67H）时，16位指令模式下MOD字段各种可能的取值。如果MOD字段的内容是11，它选择寄存器寻址模式。寄存器寻址用R/M字段指定一个寄存器而不是存储单元。如果MOD字段的内容是00,01,10，R/M字段选择数据存储器寻址方式之一。当MOD字段选择了数据存储器寻址方式时，00表示寻址方式没有位移量，01表示包含8位符号扩展的位移量，10表示包含16位的位移量。比如MOV AL，[DI]指令没有使用位移量，MOV AL，[DI+2]指令用8位的位移量(+2)，MOV AL，[DI+1000H]指令用16位的位移量（+1000H）。
