在学UML的过程中，Rational Rose的角色无比重要。现在能找到的大多数是2003的，但下面连接是2007。
http://blog.csdn.net/skl_TZ/article/details/8925152
这个教程会教会你用Rational Rose。包括用例图，类图，时序图，协作图和状态图的绘制。

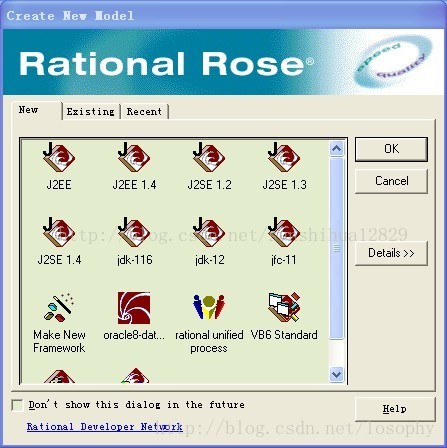

启动Rational Rose后，它会提示你去创建新模型。有一些模型给你选择。在这个教程中，我们会选择J2EE模型。如果你有已存在的模型，选择“”“Existing”标签或“Recent”标签去加载它们。

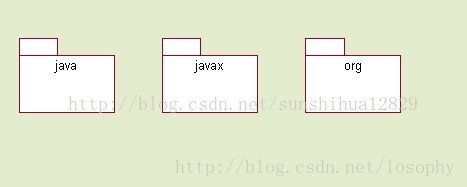

然后，自动创建了三个包。分别是java，javax和org。Java包包括java的一些基本的类；javax包包括java的扩展类例如swing和servlet等等。org包包括CORBA的东西。

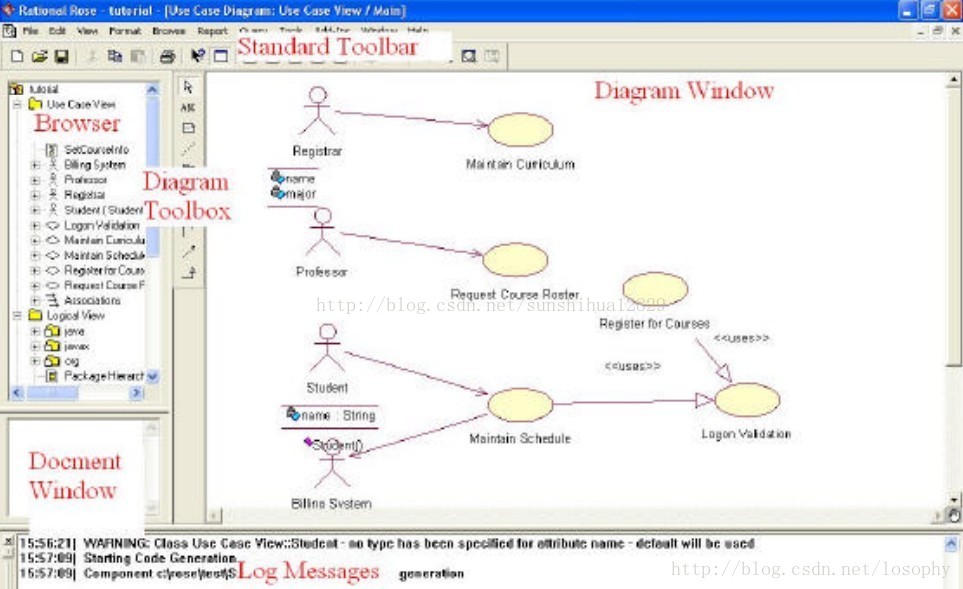

这里有一些窗口：
首先，我们要创造演员。在Brower area单击“Use Case View”->“Main”。单击在Diagram Toolbox中的Actor，并将它拖到Diagram Window中。
给它一个名字。

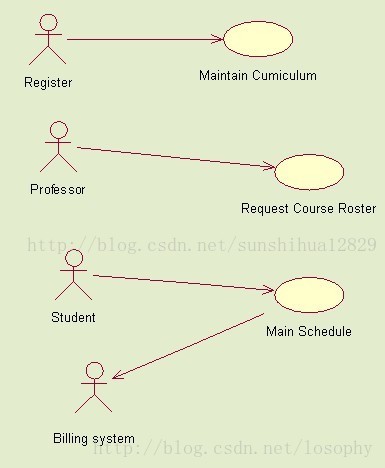

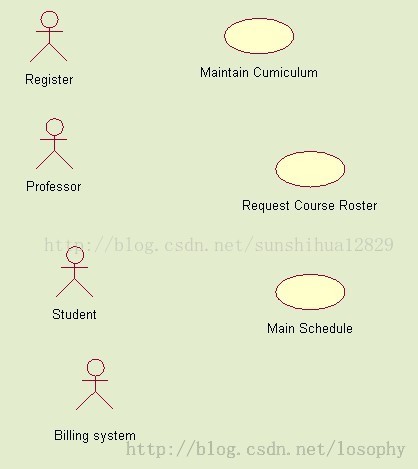

同样，用这个方法创造professor, student 和billing system. 然后在Diagram Toolbox上单击“Use Case”并将它拖到Diagram Window中。

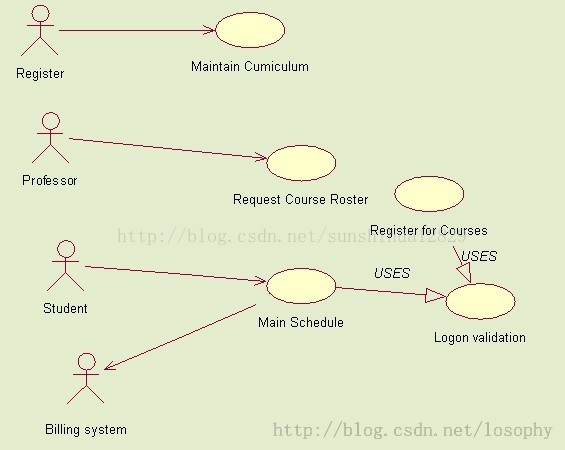

在Diagram Toolbox 中单击“Unidirectional Association”，并拖到Diagram Window中。
有一些用例可以重用其它用例。例如，“logon validation”会用到“register for courses”和“maintain schedule”。所以一个“generalization”（uses）关系可以被模式化。单击“Generalization”关联到“register for courses”和“maintain schedule”。

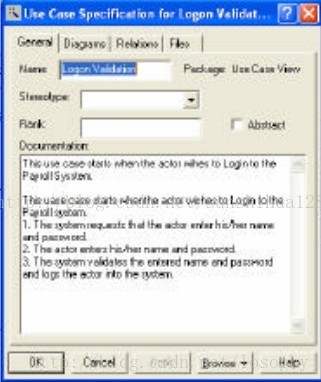

空上用例有说明，双击“Logon Validation”并写上说明。
然后，我们会创建时序图。在菜单中选择“Browse”->“Interacton Diagrams...”->“Use Case View”-><New>->Ok。写上名字“addCouse”并选择“Sequence”，再单击Ok。

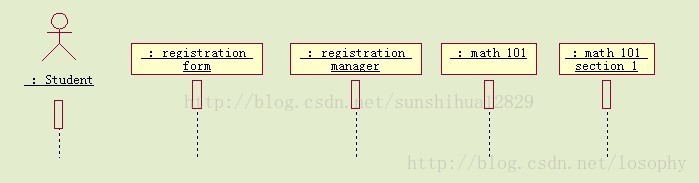

在Browser area窗口中，AddCourse图标出现在Use Case View下方。而已，所有的演员都在这里。单击Student并将它拖进Diagram Window。右键Diagram Windows并选择“Class Wizard...”，分别创建registration form类，registration manager类，math 101类和math 101 section 1类。

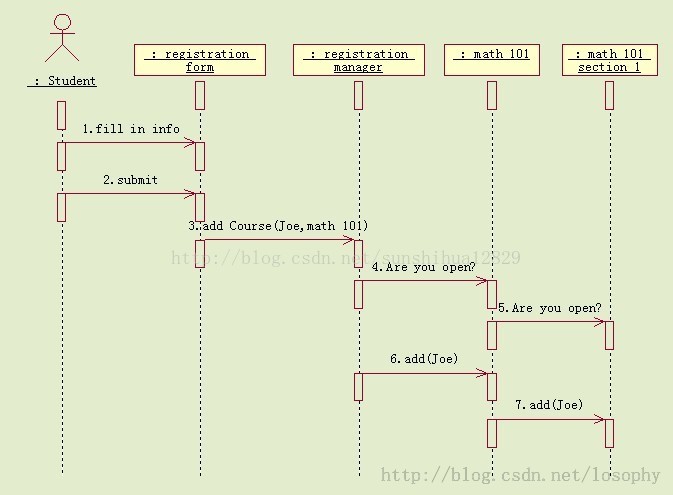

填写object message。单击“Object Message”，拖至Diagram window中。

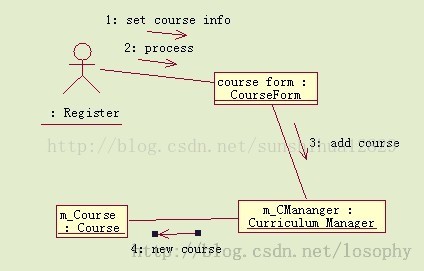

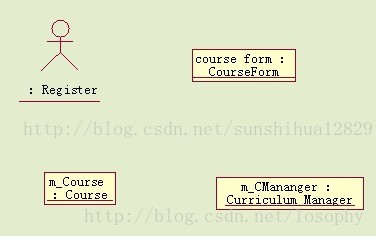

然后，我们会创建协作图（展示对象间的互相作用和它们之间的连接）。在菜单中选择“Browse”->“interaction Diagrams”->“User Case View”-><New>->Ok.写上标题名“SetCourseInfo”并选择“Collaboration”，单击Ok。我们可以看到“SetCourseInfo”就在“Use Case View”下。

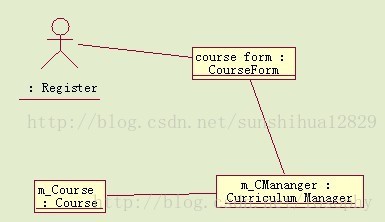

单击Diagram Toolbox上的“Object Link”，并将它拖进Diagram Window中。
单击Diagram Toolbox上的“Link Message”，并将它拖到Diagram window中。打上名字。

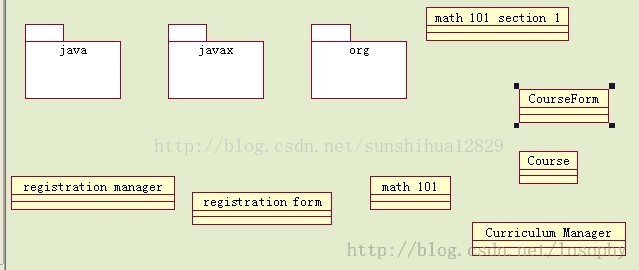

在Browser Area中单击“Logical View”->“Package Hierarchy”，去看看Class Diagram。

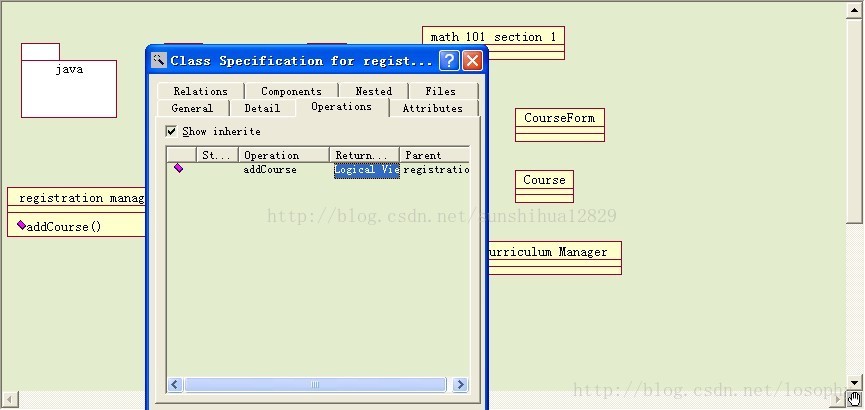

在AddCourse时序图中，我们知道RegistrationManager类有一个addCourse的操作。双击RegistrationManager类并点击“Operations”。右击插入返回Boolean类型的“addCourse”操作。

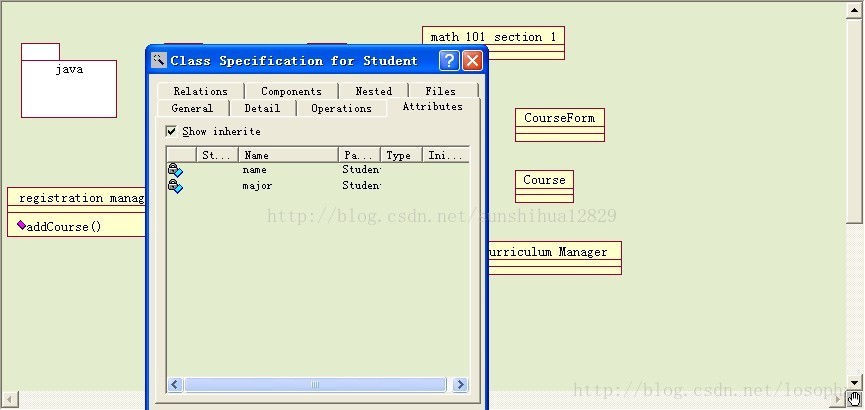

在Browser are双击Student并选择attributes。右击插入name和major attributes。

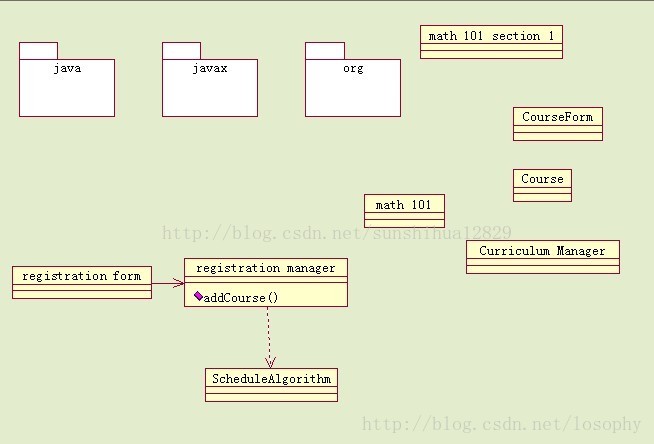

在各个表中，我们可以找到类之间的关系。例如RegiatraionManager依赖ScheduleAlgorithm，还有RegistrationForm联系到RegistrationManager。
在“Logic View”->“RegistrationManager”->“addCourse”下，右击“addCourse”->“New”->StateChart Diagram，为addCourse创建状态转换图。
先拖出states，state transition，接着设置event，action和条件。
PS：
Rational Rose 本身没有保存为 JPG/GIF 图片格式的功能。
1. 可以通过全选、复制、粘贴可以把图表直接粘贴到打开的 Word 文档里
2. 或者粘贴到打开的 Visio 空白图表中，然后选择保存为 JPG / GIF 格式。
但是这种方法并不适合于复制到包括 Windows 画笔在内的其他绘图软件，因为默认情况下所有中文文字都会变成一个个问号。
解决方法如下：
1. 首先解决中文字符问题：
Rose菜单->Tools->Options->General
Default Font-> 设为 宋体 12px，选择字符集为 Gb2312
Documentation Windows Font-> 设为 宋体 12px，选择字符集为 Gb2312
应用/确定
保存退出
重新启动Rose，打开文件
2. 现在尝试全选、复制、粘贴到 Windows 画笔或者 Photoshop 之类的绘图软件，中文问题解决了。
3. 通过画笔或者绘图软件把图形保存在 JPG 或者 GIF 等格式的文件。
部分内容翻译自：《RoseTutorial》
本文摘自：http://blog.csdn.net/losophy/article/details/12417531
