Unity内置的高光函数

Unity内置了一种高光光照模型——BlinnPhone。
使用方法如下：

Shader "Custom/BlinnPhong"{Properties {_MainTex ("Base (RGB)", 2D) = "white" {}_MainTint ("Diffuse Tint", Color) = (1,1,1,1)_SpecColor ("Specular Color", Color) = (1,1,1,1)_SpecPower ("Specular Power", Range(0,1)) = 0.5}SubShader {Tags { "RenderType"="Opaque" }LOD 200CGPROGRAM#pragma surface surf BlinnPhongsampler2D _MainTex;float _SpecPower;float4 _MainTint;struct Input {float2 uv_MainTex;};void surf (Input IN, inout SurfaceOutput o) {half4 c = tex2D (_MainTex, IN.uv_MainTex) * _MainTint;o.Specular = _SpecPower;o.Gloss = 1.0;o.Albedo = c.rgb;o.Alpha = c.a;}ENDCG} FallBack "Diffuse"
}

使用内置的光照函数就是要在#pragma里声明它。
_SpecColor是Unity内置的一个变量，在Properties里声明是为了可以在Inspector面板里调节它，所以在后面我们没有使用这个变量。它控制高光的颜色。
BlinnPhone是Phone光照模型的改进，要学习这个光照模型先来学习Phone光照模型吧。

Phone光照模型

Phone光照模型就是叫Phone的人发明的光照模型。
代码如下：

Shader "Custom/Phong" {Properties {_MainTint ("Diffuse Tint", Color) = (1,1,1,1)_MainTex ("Base (RGB)", 2D) = "white" {}_SpecularColor ("Specular Color", Color) = (1,1,1,1)_SpecPower ("Specular Power", Range(0.1,30)) = 1}SubShader {Tags { "RenderType"="Opaque" }LOD 200CGPROGRAM#pragma surface surf Phongfloat4 _SpecularColor;sampler2D _MainTex;float4 _MainTint;float _SpecPower;inline fixed4 LightingPhong (SurfaceOutput s, fixed3 lightDir, half3 viewDir, fixed atten){//Calculate diffuse and the reflection vectorfloat diff = dot(s.Normal, lightDir);float3 reflectionVector = normalize((2.0 * s.Normal * diff) - lightDir);//Calculate the Phong specularfloat spec = pow(max(0,dot(reflectionVector, viewDir)), _SpecPower);float3 finalSpec = _SpecularColor.rgb * spec;//Create final colorfixed4 c;c.rgb = (s.Albedo * _LightColor0.rgb * diff) + (_LightColor0.rgb * finalSpec);c.a = 1.0;return c;}struct Input {float2 uv_MainTex;};void surf (Input IN, inout SurfaceOutput o) {half4 c = tex2D (_MainTex, IN.uv_MainTex) * _MainTint;o.Albedo = c.rgb;o.Alpha = c.a;}ENDCG} FallBack "Diffuse"
}

Phone光照模型分析

reflectionVector是反射光向量。float3 reflectionVector = normalize((2.0 * s.Normal * diff) - lightDir); 就是由法线、入射光向量求反射光向量的方法。

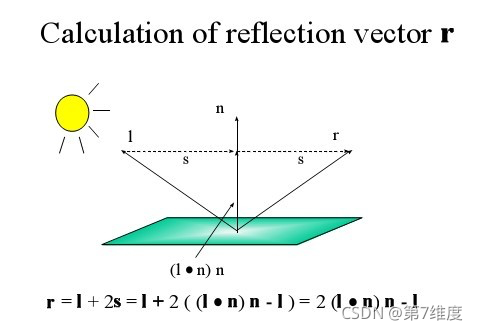

推导如下图：

后面计算反射向量和观察向量的点积时用max函数是为了背向视线的地方不至于太黑。
最后的颜色就是漫反射颜色加上镜面反射颜色。





BlinnPhone光照模型

BlinnPhone光照模型就是叫Blinn的人改进了Phone光照模型。
在CGIncludes文件夹下Lighting.cginc文件里有BlinnPhone光照函数的定义：

inline fixed4 UnityBlinnPhongLight (SurfaceOutput s, half3 viewDir, UnityLight light)
{half3 h = normalize (light.dir + viewDir);fixed diff = max (0, dot (s.Normal, light.dir));float nh = max (0, dot (s.Normal, h));float spec = pow (nh, s.Specular*128.0) * s.Gloss;fixed4 c;c.rgb = s.Albedo * light.color * diff + light.color * _SpecColor.rgb * spec;c.a = s.Alpha;return c;
}

h是半角向量。半角向量就是平分两个向量之间夹角的单位向量。两个向量相加，结果是两个向量构成的平行四边形的对角线，所以半角向量是两个向量相加。
BlinnPhone的改进就是不用反射向量去计算镜面反射，而是用入射光向量和观察向量的半角向量来代替计算。这一方法也是没有物理依据的，只是这样计算计算量更少而且效果差不多甚至更好。如今的着色器十有八九会使用它。

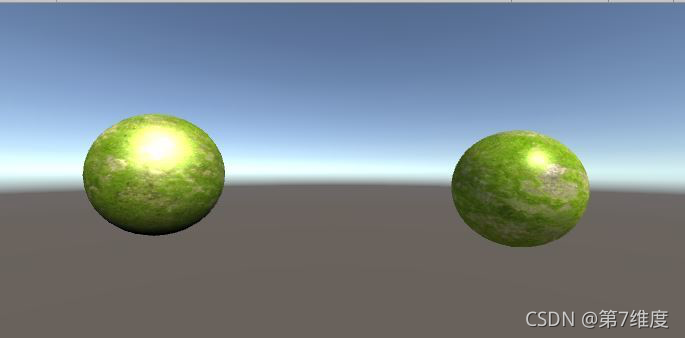

在这里Phone（左）和BlinnPhone（右）的对比：



使用贴图对模型的高光进行遮罩

使用高光贴图技术就是使用贴图来控制高光的颜色和强度。这里用到了自定义的SurfaceOutput，计算方法和Phone模型差不多，只是通过surf函数将高光遮罩贴图的像素信息传给了光照模型：

Shader "Custom/CustomPhone" {Properties {_MainTint ("Diffuse Tint", Color) = (1,1,1,1)_MainTex ("Albedo (RGB)", 2D) = "white" {}_SpecularColor ("Specular Tint", Color) = (1,1,1,1)_SpecularMask ("Specular Texture", 2D) = "white"{}_SpecPower("Specular Power", Range(0.1, 120)) = 3}SubShader {Tags { "RenderType"="Opaque" }LOD 200CGPROGRAM#pragma surface surf CustomPhong// Use shader model 3.0 target, to get nicer looking lighting#pragma target 3.0sampler2D _MainTex;sampler2D _SpecularMask;float4 _MainTint;float4 _SpecularColor;float _SpecPower;struct Input {float2 uv_MainTex;float2 uv_SpecularMask;};struct SurfaceCustomOutput{fixed3 Albedo;fixed3 Normal;fixed3 Emission;fixed3 SpecularColor;half Specular;fixed Gloss;fixed Alpha;};inline fixed4 LightingCustomPhong(SurfaceCustomOutput s, fixed3 lightDir, half3 viewDir, fixed atten){// Calculate diffuse and the reflection vectorfloat diff = dot(s.Normal, lightDir);float3 reflectionVector = normalize(2.0 * s.Normal * diff - lightDir);// Calculate the Phong specularfloat spec = pow(max(0.0f, dot(reflectionVector, viewDir)), _SpecPower) * s.Specular;float3 finalSpec = s.SpecularColor * spec * _SpecularColor.rgb;// Create final colorfixed4 c;c.rgb = (s.Albedo * _LightColor0.rgb * diff) + (_LightColor0.rgb * finalSpec);c.a = s.Alpha;return c;}void surf(Input IN, inout SurfaceCustomOutput o) {// Albedo comes from a texture tinted by colorfixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _MainTint;float4 specMask = tex2D(_SpecularMask, IN.uv_SpecularMask) * _SpecularColor;o.Albedo = c.rgb;o.Specular = specMask.r;o.SpecularColor = specMask.rgb;o.Alpha = c.a;}ENDCG}FallBack "Diffuse"
}

金属与软高光

这一节，有点让人怕怕~

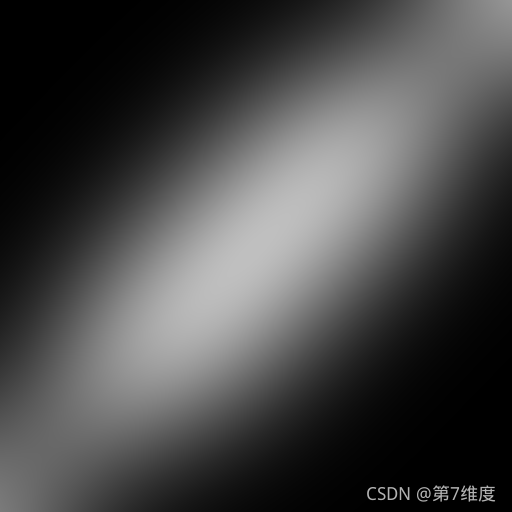

我们会用到的几张粗糙贴图：

先上完整代码吧：

Shader "Custom/MetalAndSoftSpec" {Properties {_MainTint ("Diffuse Tint", Color) = (1,1,1,1)_MainTex ("Base (RGB)", 2D) = "white" {}_RoughnessTex ("Roughness texture", 2D) = "" {}_Roughness ("Roughness", Range(0,1)) = 0.5_SpecularColor ("Specular Color", Color) = (1,1,1,1)_SpecPower ("Specular Power", Range(0,30)) = 2_Fresnel ("Fresnel Value", Range(0,1.0)) = 0.05}SubShader {Tags { "RenderType"="Opaque" }LOD 200CGPROGRAM#pragma surface surf MetallicSoft#pragma target 3.0sampler2D _MainTex;sampler2D _RoughnessTex;float _Roughness;float _Fresnel;float _SpecPower;float4 _MainTint;float4 _SpecularColor;inline fixed4 LightingMetallicSoft (SurfaceOutput s, fixed3 lightDir, half3 viewDir, fixed atten){//Compute simple diffuse and view direction valuesfloat3 halfVector = normalize(lightDir + viewDir);float4 c;//c.rgb = (s.Albedo * _LightColor0.rgb * halfVector);//return c;float NdotL = saturate(dot(s.Normal, normalize(lightDir)));//c.rgb = s.Albedo*_LightColor0.rgb * NdotL;//return c;float NdotH_raw = dot(s.Normal, halfVector);float NdotH = saturate(dot(s.Normal, halfVector));//c.rgb = s.Albedo*_LightColor0.rgb*NdotH;//return c;float NdotV = saturate(dot(s.Normal, normalize(viewDir)));float VdotH = saturate(dot(halfVector, normalize(viewDir)));//c.rgb = s.Albedo*_LightColor0.rgb*VdotH;//return c;//Micro facets distributionfloat geoEnum = 2.0*NdotH;float3 G1 = (geoEnum * NdotV)/NdotH;float3 G2 = (geoEnum * NdotL)/NdotH;float3 G =  min(1.0f, min(G1, G2));//Sample our Spceular look up BRDFfloat roughness = tex2D(_RoughnessTex, float2(NdotH_raw * 0.5 + 0.5, _Roughness)).r;//Create our custom fresnel valuefloat fresnel = pow(1.0-VdotH, 5.0);fresnel *= (1.0 - _Fresnel);fresnel += _Fresnel;//Create the final specfloat3 spec = float3(fresnel * G * roughness * roughness) * _SpecPower;//float4 c;c.rgb = (s.Albedo * _LightColor0.rgb * NdotL)+  (spec * _SpecularColor.rgb) * (atten * 2.0f);c.a = s.Alpha;return c;}struct Input {float2 uv_MainTex;};void surf (Input IN, inout SurfaceOutput o) {half4 c = tex2D (_MainTex, IN.uv_MainTex) * _MainTint;o.Albedo = c.rgb;o.Alpha = c.a;}ENDCG} FallBack "Diffuse"
}

看了有点头晕，没事，听我慢慢说。

1. _Roughness是粗糙度。用来控制高光的范围。越粗糙的物体高光范围越大，越光滑的物体高光越尖锐。漫反射的物体就是因为太粗糙了，高光范围大到看不见。

2. _Fresnel是菲涅尔系数。当我们正对着物体时，物体高光就变得很弱，几乎没有，比如正对水面的时候可以看见水底，侧着看的时候就能看见水面的波光。

3. 让人头晕的就是光照函数了。里面注释掉的语句是我的调试，你们可以一层一层调试看看。（聪明的孩子都自己上机调试去了）

4. halfVector是半角向量。G是几何衰减系数，描述由于微平面（microfacets）产生的自投影。G和半角之间的代码就是用来求G的。这个算法叫Cook–Torrance。看下Wiki：




   G的求法和代码中的求法是一样的。
   至于这个算法的推导，搜索Cook Torrance可以找到。比如这篇：http://www.twinklingstar.cn/2013/213/torrance-sparrow-and-cook-torrance-light-model/ （我承认，我看了一眼就放弃了）

5. 后面一句是从粗糙纹理的R通道中获取粗糙度。因为粗糙贴图是黑白的，所以RGB三个通道的值都是相同的。NdotH_raw是原始的半角向量和法线的点积，乘0.5+0.5是为了让它的区间变为[0,1]，因为纹理的坐标区间是[0,1]，然后用粗糙度作为Y坐标，进行粗糙纹理的采样。

6. 再后面是计算菲涅尔系数。菲涅尔系数的本质是反映被折射和反射的光通量的比率。这是菲涅尔系数的一个近似求法。它的求法属于物理学的内容，这是近似求法，精度在1%范围内。_Fresnel是我们在面板定义的一个变量。它是入射光接近0时（接近法线）的菲涅尔系数。关于它更详细的介绍，看这篇博文。

7. 最后的反射变量就是菲涅尔系数乘几何衰减系数乘粗糙度的平方。最后的颜色等于漫反射颜色加镜面反射颜色。

其实Shader的学习是研究生阶段的课程，但是Unity让本科生也可以学一学。
