前言：
在裸机下运行的需手动加载不同的代码到PL执行。
PS的xilfpga库支持Vivado生成的bit和bin文件及bootgen生成的boot.bin到PL上运行。
Vivado的bit文件是在bin文件头部多了一些描述信息，头部信息长度不固定。
描述信息可以使用file命令查看
其中我个人最关心的是data length，这个数据长度表示bin文件的长度。
1、准备：
1、创建一个Platform工程。
2、由Vivado生成的1s闪烁LED的PL代码的bit 文件。

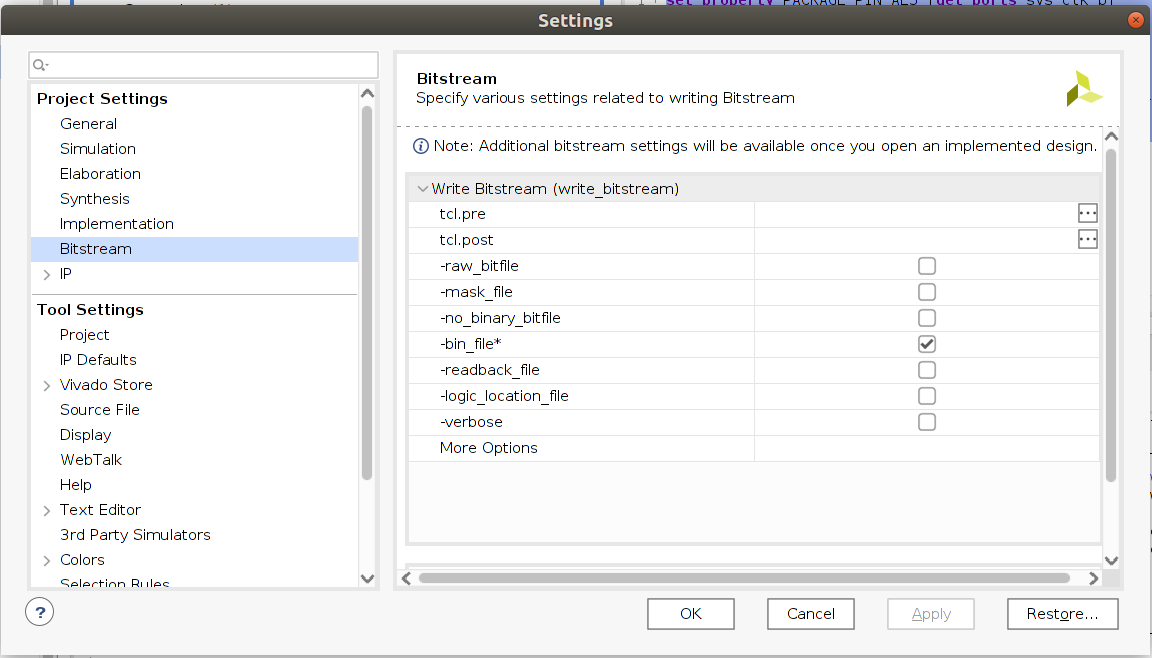

Vivado生成bin文件流程 ： 点击Tools -->> Settings... -->>Project Settings -->> Bitstream

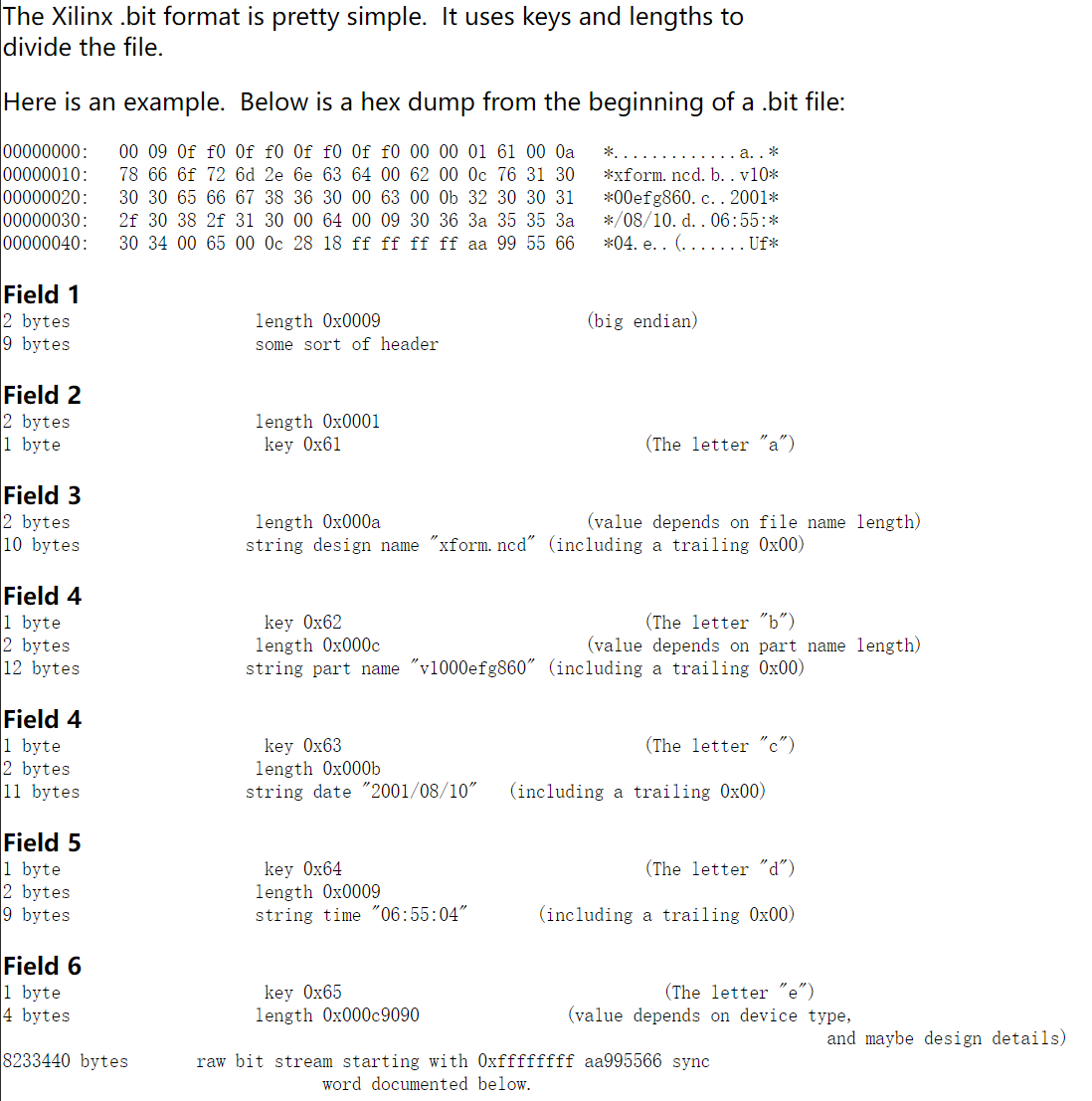

怎么解析bit文件头部信息获取bin文件长度，主要参考下面这个网址bit文件格式说明。
FPGA-FAQ 0026
http://www.fpga-faq.com/FAQ_Pages/0026_Tell_me_about_bit_files.htm
那么找到bit文件信息中的bin文件长度只需找到
1 字节密钥 0x65（字母“e”）后面 4 字节长度 即表示bin文件长度，4 字节长度后面就是bin文件起始地址。
我寻找的方式：
1、先找到字段 5 （1 字节密钥 0x64（字母“d”）2 字节长度 0x0009）。这是固定内容和长度。
2、然后从0x64（字母“d”）偏移11个字节，后面4字节即长度。
全篇完。
本人是一个嵌入式未入门小白，博客仅仅代表我个人主观见解，记录成长笔记。
若有与 大神大大 见解有歧义，我绝对坚信 大神大大 见解是对的，我的是错的。
感谢~！
