一.驱动代码
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/delay.h>
#include <linux/irq.h>
#include <asm/uaccess.h>
#include <asm/irq.h>
#include <asm/io.h>
#include <asm/arch/regs-gpio.h>
#include <asm/hardware.h>
#include <linux/poll.h>static struct class *sixthdrv_class;
static struct class_device *sixthdrv_class_dev;//volatile unsigned long *gpfcon;
//volatile unsigned long *gpfdat;static DECLARE_WAIT_QUEUE_HEAD(button_waitq);/* 中断事件标志, 中断服务程序将它置1,sixth_drv_read将它清0 */
static volatile int ev_press = 0;//static struct fasync_struct *button_async; //定义一个结构struct pin_desc{ //定义结构体unsigned int pin;unsigned int key_val;
};/* 键值: 按下时, 0x01, 0x02, 0x03, 0x04 */
/* 键值: 松开时, 0x81, 0x82, 0x83, 0x84 */
static unsigned char key_val;/** K1,K2,K3,K4相应GPG0。GPG3,GPG5。GPG6*/struct pin_desc pins_desc[4] = {{S3C2410_GPG0, 0x01},{S3C2410_GPG3, 0x02},{S3C2410_GPG5, 0x03},{S3C2410_GPG6, 0x04},
};//static atomic_t canopen = ATOMIC_INIT(1); //定义原子变量并初始化为1static DECLARE_MUTEX(button_lock); //定义相互排斥锁/** 确定按键值*/
static irqreturn_t buttons_irq(int irq, void *dev_id) //參数中断号,和ID
{struct pin_desc * pindesc = (struct pin_desc *)dev_id; //?定义一个结构体指针使他的初值为IDunsigned int pinval;pinval = s3c2410_gpio_getpin(pindesc->pin); //系统函数独处引脚值(GPF0)if (pinval){/* 松开 */key_val = 0x80 | pindesc->key_val;}else{/* 按下 */key_val = pindesc->key_val;}ev_press = 1; /* 表示中断发生了 */wake_up_interruptible(&button_waitq); /* 唤醒休眠的进程 *///kill_fasync (&button_async, SIGIO, POLL_IN);return IRQ_RETVAL(IRQ_HANDLED);
}static int sixth_drv_open(struct inode *inode, struct file *file)
{
#if 0
/*
*刚開始定义为1然后自减变为0返回1。再取非则不执行函数。假设在这个函数没关闭之前又想打开则
*先自减变为-1返回0,再去非则变为1,则执行函数。
先自加变为0,然后返回繁忙 */ if (!atomic_dec_and_test(&canopen)) //原子操作,自减操作后測试其是否为0,为0则返回true,否则返回false。 { atomic_inc(&canopen); return -EBUSY; } #endif if (file->f_flags & O_NONBLOCK) { if (down_trylock(&button_lock)) return -EBUSY; } else { /* 获取信号量 */ down(&button_lock); } /* GPG0,GPG3,GPG5。GPG6为中断引脚: EINT8,EINT11,EINT13,EINT14 */ request_irq(IRQ_EINT8, buttons_irq, IRQT_BOTHEDGE, "K1", &pins_desc[0]); request_irq(IRQ_EINT11, buttons_irq, IRQT_BOTHEDGE, "K2", &pins_desc[1]); request_irq(IRQ_EINT13, buttons_irq, IRQT_BOTHEDGE, "K3", &pins_desc[2]); request_irq(IRQ_EINT14, buttons_irq, IRQT_BOTHEDGE, "K4", &pins_desc[3]); return 0; } ssize_t sixth_drv_read(struct file *file, char __user *buf, size_t size, loff_t *ppos) { if (size != 1) return -EINVAL; if (file->f_flags & O_NONBLOCK) { if (!ev_press) return -EAGAIN; } else { /* 假设没有按键动作, 休眠 */ wait_event_interruptible(button_waitq, ev_press); } /* 假设有按键动作, 返回键值 */ copy_to_user(buf, &key_val, 1); ev_press = 0; return 1; } int sixth_drv_close(struct inode *inode, struct file *file) { //atomic_inc(&canopen); //原子加1 free_irq(IRQ_EINT8, &pins_desc[0]); free_irq(IRQ_EINT11, &pins_desc[1]); free_irq(IRQ_EINT13, &pins_desc[2]); free_irq(IRQ_EINT14, &pins_desc[3]); up(&button_lock); return 0; } # if 0 static unsigned sixth_drv_poll(struct file *file, poll_table *wait) { unsigned int mask = 0; poll_wait(file, &button_waitq, wait); // 不会马上休眠 if (ev_press) mask |= POLLIN | POLLRDNORM; return mask; } #endif # if 0 static int sixth_drv_fasync (int fd, struct file *filp, int on) { printk("driver: sixth_drv_fasync\n"); return fasync_helper (fd, filp, on, &button_async); } #endif static struct file_operations sencod_drv_fops = { .owner = THIS_MODULE, /* 这是一个宏,推向编译模块时自己主动创建的__this_module变量 */ .open = sixth_drv_open, .read = sixth_drv_read, .release = sixth_drv_close, //.poll = sixth_drv_poll, //.fasync = sixth_drv_fasync, }; int major; static int sixth_drv_init(void) { major = register_chrdev(0, "sixth_drv", &sencod_drv_fops); sixthdrv_class = class_create(THIS_MODULE, "sixth_drv"); sixthdrv_class_dev = class_device_create(sixthdrv_class, NULL, MKDEV(major, 0), NULL, "buttons"); /* /dev/buttons */ // gpfcon = (volatile unsigned long *)ioremap(0x56000050, 16); // gpfdat = gpfcon + 1; return 0; } static void sixth_drv_exit(void) { unregister_chrdev(major, "sixth_drv"); class_device_unregister(sixthdrv_class_dev); class_destroy(sixthdrv_class); // iounmap(gpfcon); return 0; } module_init(sixth_drv_init); module_exit(sixth_drv_exit); MODULE_LICENSE("GPL");
二.应用程序代码
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <poll.h>
#include <signal.h>
#include <sys/types.h>
#include <unistd.h>
#include <fcntl.h>/* sixthdrvtest */
int fd;#if 0
void my_signal_fun(int signum)
{unsigned char key_val;read(fd, &key_val, 1);printf("key_val: 0x%x\n", key_val);
}
#endif int main(int argc, char **argv)
{unsigned char key_val;int ret;int Oflags;//signal(SIGIO, my_signal_fun);fd = open("/dev/buttons", O_RDWR | O_NONBLOCK); //增加O_NONBLOCK就可以实现非堵塞if (fd < 0){printf("can't open!\n");return -1;}//fcntl(fd, F_SETOWN, getpid());//Oflags = fcntl(fd, F_GETFL); //fcntl(fd, F_SETFL, Oflags | FASYNC);while (1){ret = read(fd, &key_val, 1);printf("key_val: 0x%x, ret = %d\n", key_val, ret);sleep(5); //单位为秒}return 0;
}
三.分析
1. 原子操作

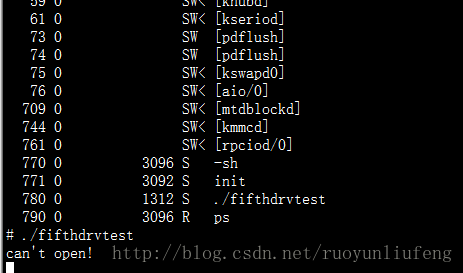

首先我们来看这张图,这张图就是上次我们写驱动的驱动,我在让驱动在后台执行,你吃惊的发现他还能再启动一个应用程序。这是怎么回事呢。
我们的驱动程序能同一时候让多个应用程序打开(非常明显这样有些时候会产生非常多问题)。
有什么办法避免这样的情况?让一个应用程序仅仅能打开一个驱动。
原子操作是一种方法。信号量也是一种。以下我来分别介绍下。
1. 原子操作
首先我们定义了原子变量
static atomic_t canopen = ATOMIC_INIT(1); //定义原子变量并初始化为1
以下是实现的关键
if (!atomic_dec_and_test(&canopen)) //原子操作,自减操作后測试其是否为0,为0则返回true。否则返回false。
{ atomic_inc(&canopen); return -EBUSY; }
关闭的时候要把原子量加1(由于在if中你是给他减1的)
atomic_inc(&canopen); //原子加1
假定我们没有打开。初始值是1,当应用程序第一次打开时候自减值变为0返回true然后取非为假了。不运行if()语句。
当这个程序没运行结束也就是没关闭。此事原子的值为0,若再有人要打开则在if()中先自减为-1。然后返回false,再取非则为真,要运行if(),if()里面干了啥?首先当然是让原子回复正常的状态0啦。
然后返回一个错误。这样就能实现应用程序仅仅能调用一次驱动了。

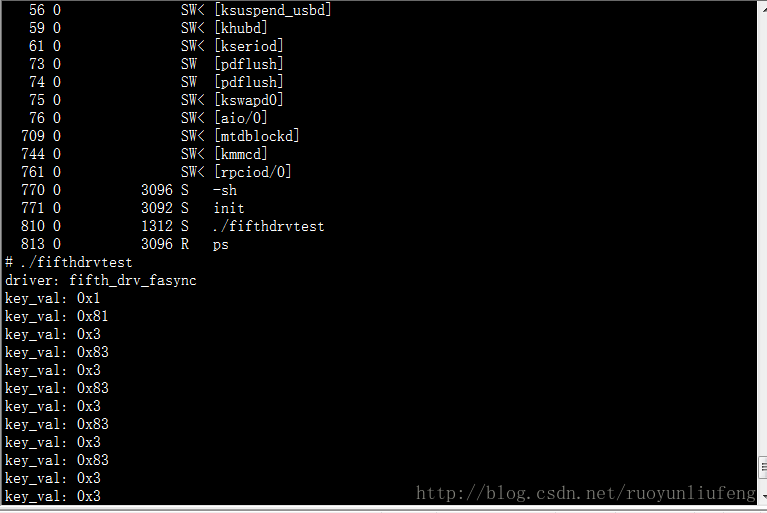

以下是图片
2. 信号量
相比于上面的应用程序,以下的信号量的方法解决这个问题。
信号量(semaphore)是用于保护临界区的一种经常用法。仅仅有得到信号量的进程才干运行临界区代码。
当获取不到信号量时,进程进入休眠等待状态。
三部曲:
一.定义
static DECLARE_MUTEX(button_lock); //定义相互排斥锁
二.获取
down(&button_lock);
三.释放
up(&button_lock);
实现:增加第一个打开以后(也就是获取了信号量),再有程序要打开就会陷入休眠,直到第一个程序释放,第二个程序才開始启动。 3. 堵塞与非堵塞
堵塞操作
是指在运行设备操作时若不能获得资源则挂起进程,直到满足可操作的条件后再进行操作。
被挂起的进程进入休眠状态。被从调度器的执行队列移走,直到等待的条件被满足。
非堵塞操作
进程在不能进行设备操作时并不挂起。它或者放弃,或者不停地查询。直至能够进行操作为止。
应用函数实现:
fd = open("/dev/buttons", O_RDWR | O_NONBLOCK); //增加O_NONBLOCK就可以实现非堵塞
驱动实现:
在open()函数中:
if (file->f_flags & O_NONBLOCK){if (down_trylock(&button_lock)) return -EBUSY;}else{/* 获取信号量 */down(&button_lock);}
假设非堵塞方式。打开后检測能否上锁。假设已经上锁则返回错误。假设是堵塞方式,检測是否上锁,假设已经上锁则休眠
在read()函数中:
if (file->f_flags & O_NONBLOCK){if (!ev_press)return -EAGAIN;}else{/* 假设没有按键动作, 休眠 */wait_event_interruptible(button_waitq, ev_press);}
假设是非堵塞。推断是否按下,假设没按下则返回错误。假设是堵塞,假设则没有按键按下,休眠。 对照下应该非常easy理解堵塞与非堵塞。
