mos管震荡2

2024-02-05 07:32
文章标签 mos 震荡

本文主要是介绍mos管震荡2,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

根据对引线电感的估算,由datasheet得到的MOS的 DS电容,参数如下



L1=0.0000000045;        %单位H
L2=0.0000000075;
C1=0.00047;         %单位F
R1=0.01;                   %单位欧母

num=[1 R1/L2 1/(L2*C1)];
den=[1 R1/(L1+L2) 1/(L1*C1+L2*C1)];

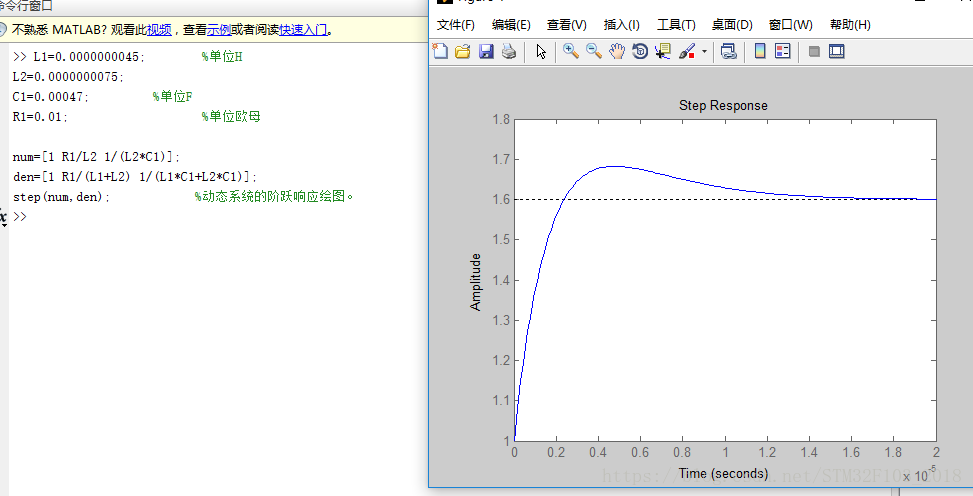

step(num,den);            %动态系统的阶跃响应绘图。

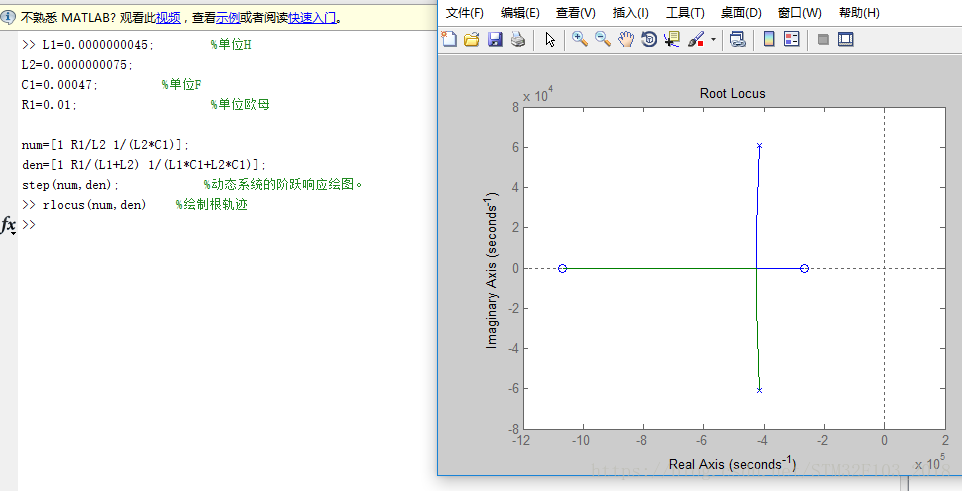

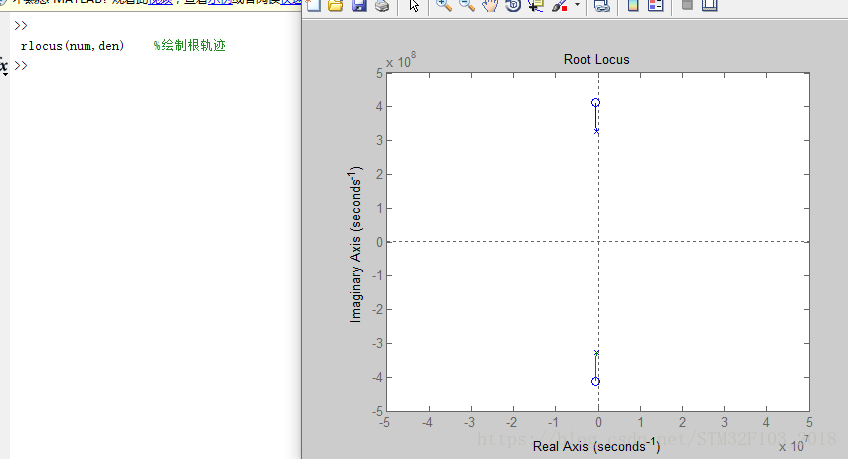

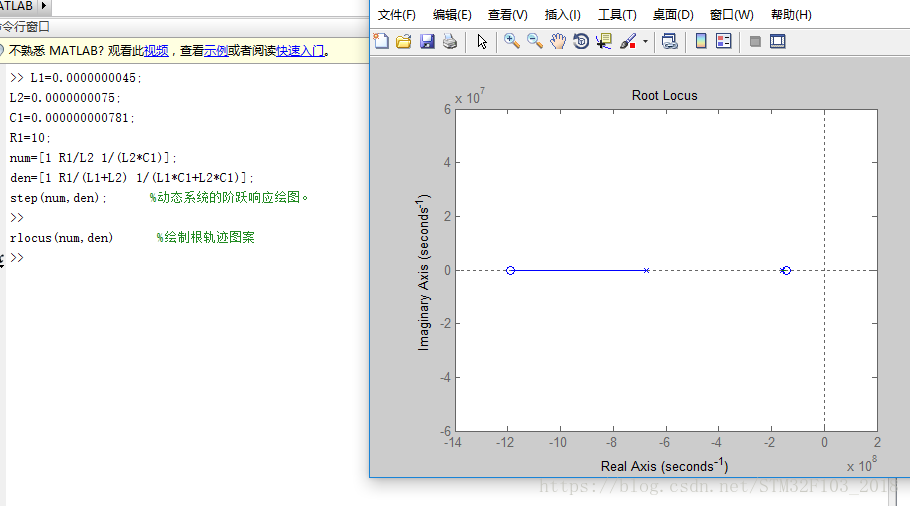

rlocus(num,den)    %绘制根轨迹

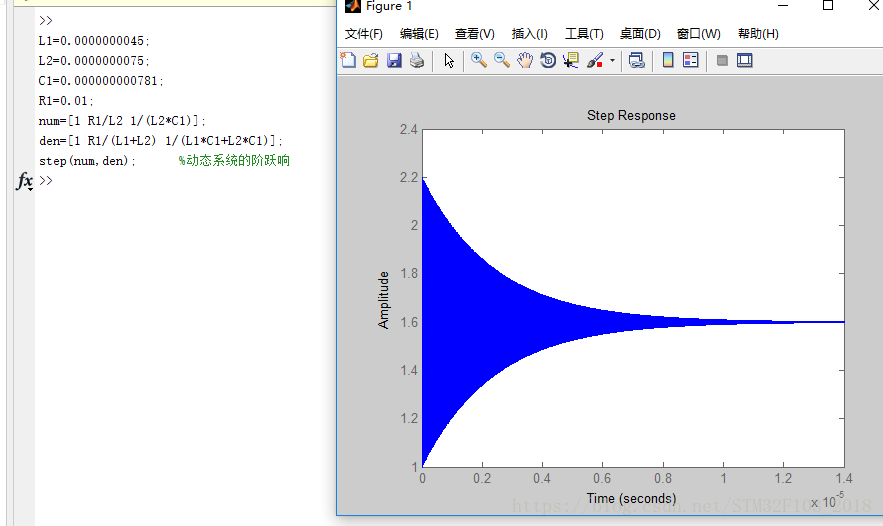

发生了较强烈的震荡,而且超调量不可接受

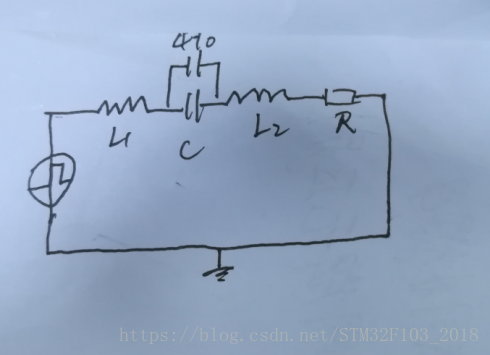

决定在DS间增加电容,470uf是能找到最大的的电容了



理论上增加ds电容是有的效果,只是这个值太大,贴片电容基本没有这个个值

另外,数学功底太差,还不能理解大牛是怎么从函数就看出增加电容可以减少震荡的

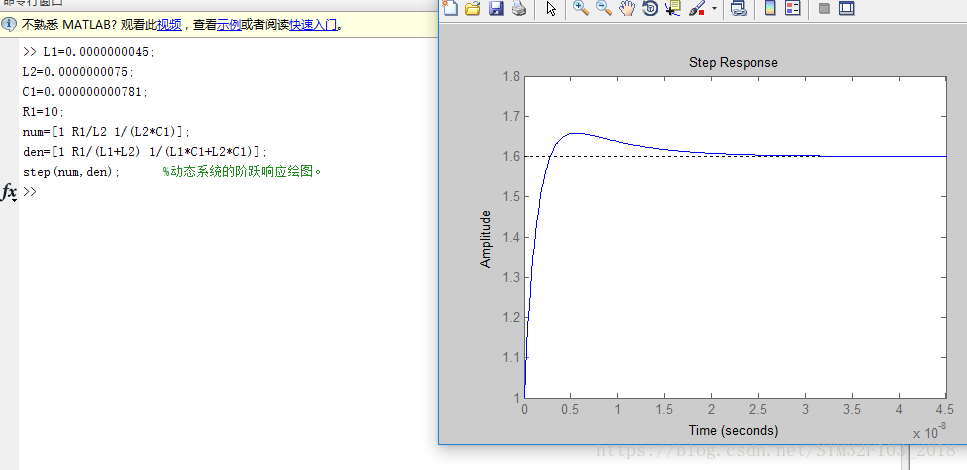

再另外,加大电阻R也有效果

但是又额外浪费了电能







/******************************************2018-9-3*********************************************/

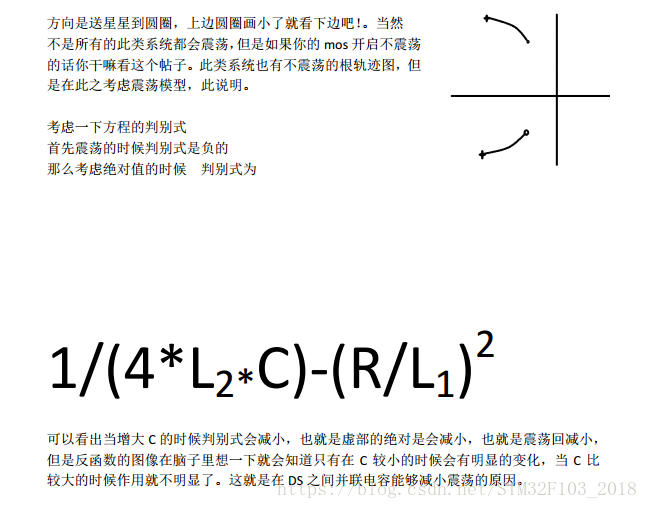

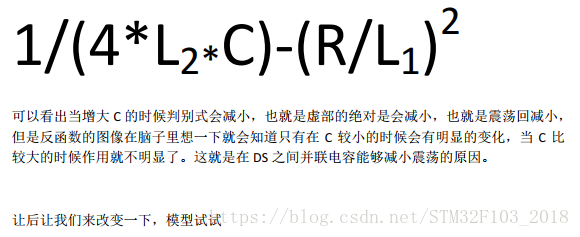

主要的矛盾点在于我做的公式与原作者的不一样,不知道差错在哪里,但给我提供了思路。

他这里用到了判别式        \Delta = b^{2}-4ac

在一元二次方程  中

(1)当△>0时,方程有两个不相等的实数根;

(2)当△=0时,方程有两个相等的实数根;

(3)当△<0时,方程没有实数根,方程有两个共轭虚根.

我们知道要避免或减小震荡,△应该尽量大,使根接近实轴。

当极点和零点都处于实轴上时就不会震荡,也可以使极点和零点尽量接近实轴来减小震荡

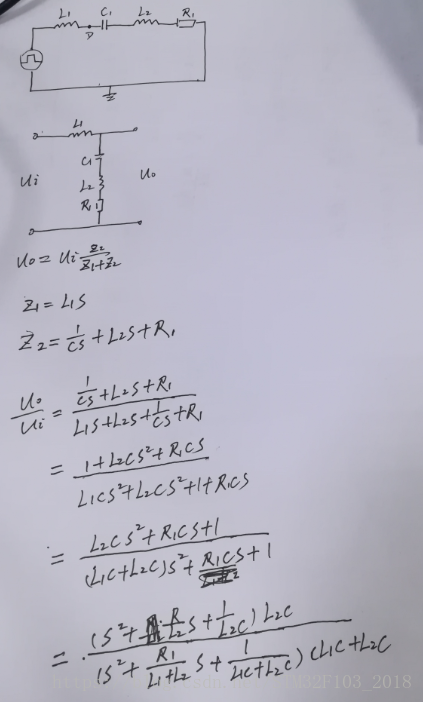

按我自己的公式来列

分子的判别式(对应零点):



分母的判别式(对应极点):

要使结果增大(接近实轴,减少震荡),应使R,C增大,L1,L2减小

L1,L2为走线电感,一般只能靠优化走线解决,实际实验C增大没有成功,可能因为我的电路在别处存在反馈,影响了结果,加大R成功减少了震荡

这篇关于mos管震荡2的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
