Circuit Design RC 震荡电路

2024-09-07 12:58
文章标签 design 电路 circuit rc 震荡

本文主要是介绍Circuit Design RC 震荡电路,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

为了测试一个信号放大器,手边又没有合适的信号发生器,所以就需要自己手动来一个信号发生器。。。。。由于所需的频率大概也不会太高,手边也没有电感,所以选择用RC震荡电路来实现这个功能。

借鉴的网页:
http://www.eepw.com.cn/article/283745.htm
RC振荡电路,采用RC选频网络构成,适用于低频振荡,一般用于产生1Hz~1MHz(fo=1/2πRC)的低频信号。对于RC振荡电路来说,增大电阻R即可降低振荡频率,而增大电阻是无需增加成本的;而对于LC振荡电路来说,一般产生的正弦波频率较高,若要产生频率较低的正弦振荡,势必要求振荡回路要有较大的电感和电容,这样不但元件体积大、笨重、安装不便,而且制造困难、成本高。因此,200kHz以下的正弦振荡电路,一般采用振荡频率较低的RC振荡电路。

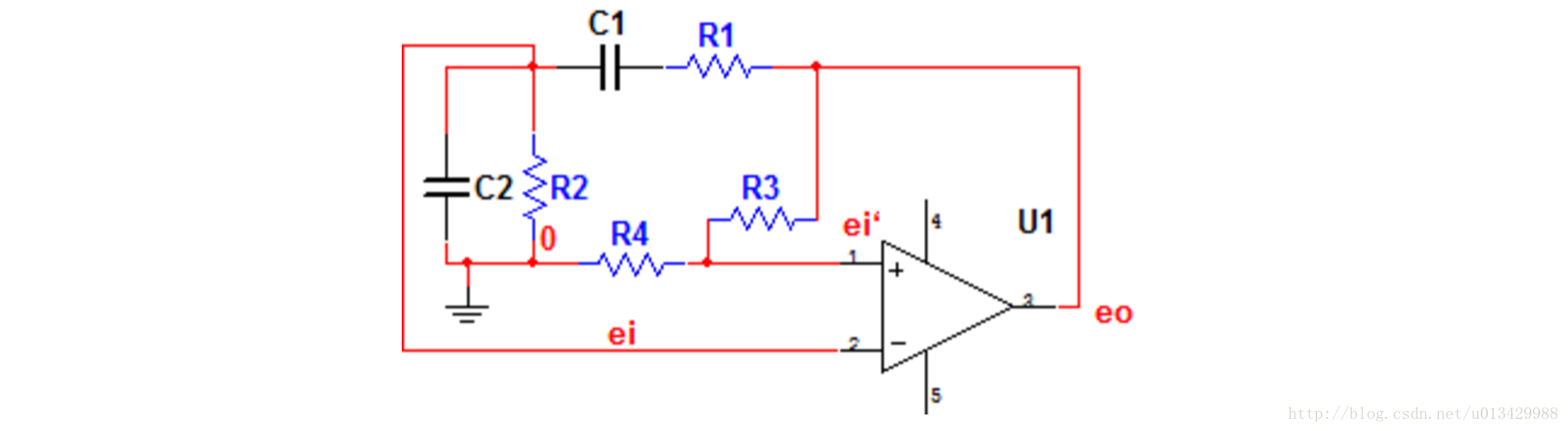

RC 文氏桥震荡电路

http://wenku.baidu.com/view/2028494ce518964bcf847cce.html

这里写图片描述
这里写图片描述

这篇关于Circuit Design RC 震荡电路的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!



http://www.chinasem.cn/article/1145123
