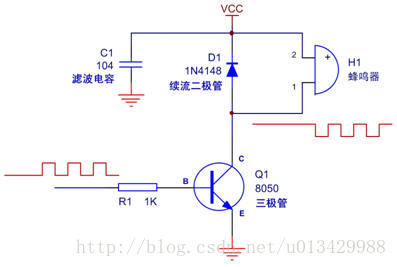

利用三极管进行电流放大的蜂鸣器驱动电路图：
(百度图片找的)

我用有源蜂鸣器实现的这个电路，但是蜂鸣器不响。
details：
1. VCC =5V
蜂鸣器两端的直接电压约为4.5V， 但是蜂鸣器不响。
2. 将蜂鸣器直接接在4.5V的电源两端，蜂鸣器响。（说明蜂鸣器是好的）
3. 测了三极管各个管脚的电压， 和理论上的是一致的。

情况很奇怪，换了好几个三极管结果都是一样的， 把续流二极管拿掉也没有变化。

解决方案： 将该电路图上的1K电阻换成10K

分析：由于蜂鸣器工作也只有20mA左右的电流，所以当R1太小的时候，三极管的基极可能会分流较多的电流，导致蜂鸣器不工作？（以上分析纯属猜测，欢迎大家拍砖~）

附上另一个我用过的蜂鸣器电路原理图：
也是用的有源蜂鸣器。
