fc nes CHR解读及使用gd2生成对应图片

首先，这个涉及比较古老的机器，估计也没什么人感兴趣，我在这里只是记录一下相关信息，

其实fc开发感觉相当于现在的单片机之类的开发，当然作为古老机种，可能模式和思路更古老，不及现在快速高效的模式和丰富的资源以及工具。

首先说说CHR文件，fc最初的硬件配置和游戏卡配置非常低，然后有老任和其它企业配套了各种MMC芯片扩展ROM、RAM和其它特殊功能，

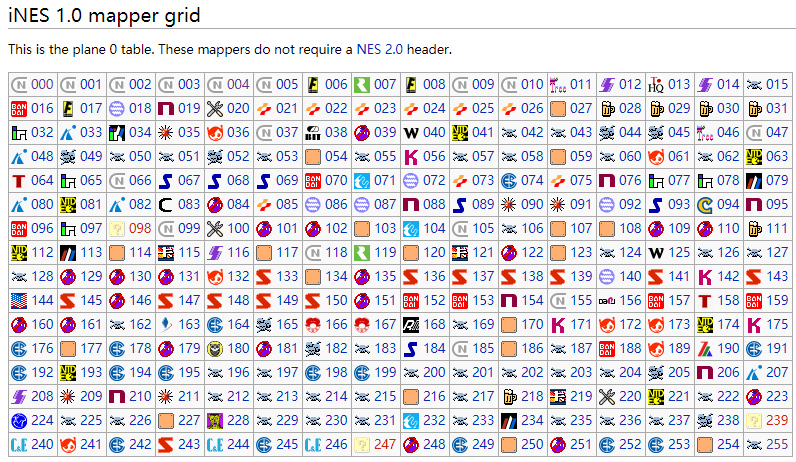

而游戏卡的容量一般用mapper来表示（当然具体可以去看相关文档详细了解， 我这里只是说的直接结果）

容量从000的16K PRG ROM + 8K CHR ROM到后期甚至有1M的总容量卡带，都是各种mapper的组合或配合特殊芯片实现，

这里以000为例说明，并编程，

坦克游戏不过25K，其实也就是16+8

而8K的CHR里是分成2页，是256*2个  512图形，想想游戏的乐趣，和游戏容量真没什么关系，只是现在技术发达，真没必要搞这种低效果的游戏了。

回到fc的技术，

8K的文件分两页，我先实现读取第一页数据，（以后会说到开发的语言，如cc65，这个也是第三方的开发环境，官方环境拿不到，过去这么多年， 也没泄露，只能说老任和相关厂商封锁的厉害，也说职业道德水准高，但我想吐槽，这么多年了， 真可以放出来了）

先放出读取后的显示效果

这个是使用默认调色板0，默认颜色绘制的， 里边的图形大家看看就好，是我随便搞的（有乱画的， 有拷贝过来的）。

8KB的CHR文件 1024字节1KB，1字节8bit，一半的容量是1页，没有乱七八糟的文件头之类耗费资源的数据（考虑fc的性能配置，以及专用性，文件头可以省略），而相关文档知道每个像素是用2个bit表示，00标识调色板里第一个颜色，01是第二个，10是第三个，11是第四个，

绘制每个图形的时候要设置使用哪个调色板，调色板4个，一共16个颜色可以提前设置好，我这里是默认颜色

每个图片是8*8像素 也就是2bit*8个像素每行*8行每个图片，也就是一个图片128bit，也就是16字节一个图片，

有了以上基本概念，就可以来做程序需求了，

======================================================================================

开发语言，我直接选用的php，当然也可以用c#、c、vb.net等等顺手的语言,

有人说了php是世界上最好的语言， 这个我不置评，各有所长，各有所专，不比较，

php很多人说是做网站脚本的，怎么能写bit操作，我说有什么不可以，语言有相关文件扩展，能实现，

n年前我就用php写过文件恢复工具了。（当然是文件还有， 只是格式错乱了）

首先要读取CHR文件，我这里例子叫ascii_2.chr，

$handle = fopen($filename, "r");  而其实都进来的就是二进制数据，只不过处理过程中都自动转为字符或其它数据使用了，
$contents = fread($handle, 8192);
fclose($handle);

读取文件后，需要将读取的数据，按bit处理，变成方便处理的字符串数据，

由于我只处理显示CHR里的第一页数据，所以只需要这些数据即可

substr(asc2bin($contents),0,32768);

asc2bin是个自定义函数，用于把数据转成二进制，也就是成为00 01 10 11 00 01 10 11这样的数据，这是8个像素的数据，也就是一行（例子， 瞎写的，实际没有空格）

返回全部256个图形的二进制数据后，就可以对其进行处理，根据每个点位的数据，00这样的格式，

在二进制字符串里按字符串的位数读取到0或1，并配置到一个点位的数据，两个位的字符串中，

比如一次读取两个字符，高位位第一个字符，低位位第二个字符，组成00这样的字符串数据，

再配合调色板的颜色，使用php的gd库进行图形绘制了。
