Quartus报错资源不够用问题分析

本文为明德扬原创文章,转载请注明出处!

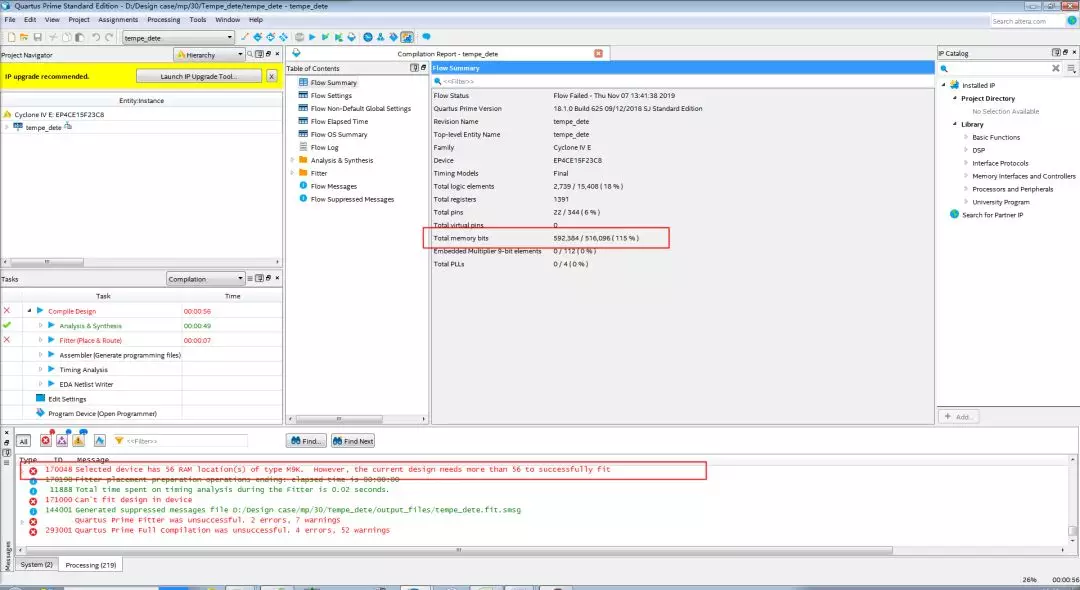

  当quartus报错资源不够的时候,报错为:170048 Selected device has 56 RAM location(s) of type M9k. However,the current design needs more than 56 to successfully fit.(如下图所示)在这里插入图片描述
  那么造成这个问题的原因有以下几个:

  1、如果工程用到了FIFO、RAM等,那就可能是这些的深度设置的太深了。

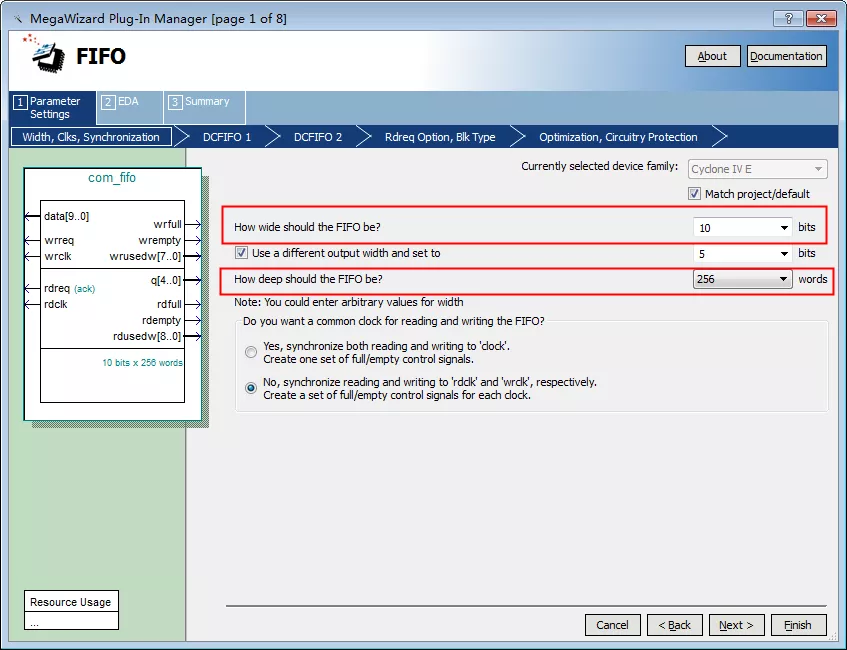

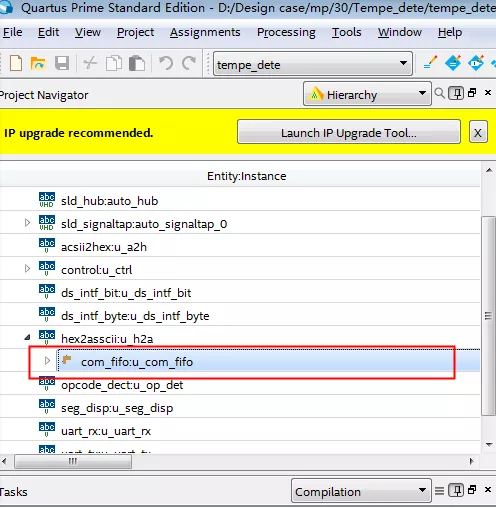

在此处(如下图1.1所示)找到FIFO或者RAM等,双击打开(图1.2)界面查看或者修改详细参数。在这里插入图片描述              图1.1在这里插入图片描述
              图1.2

2、用signaltap抓取信号设置的深度太大了。越大越占用资源。

  找到“Tool”,打开“SignalTap” (如图2.1)在这里插入图片描述
              图2.1

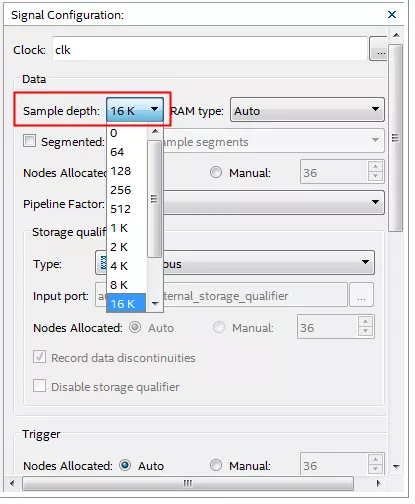

  在此处查看、选择SignalTap的深度(如下图所示)在这里插入图片描述
              图2.2

3、芯片的型号选择错误了。很多时候芯片决定了资源的大小。

  (如果芯片没有选择错误,那么就想办法减少工程的资源占用率)

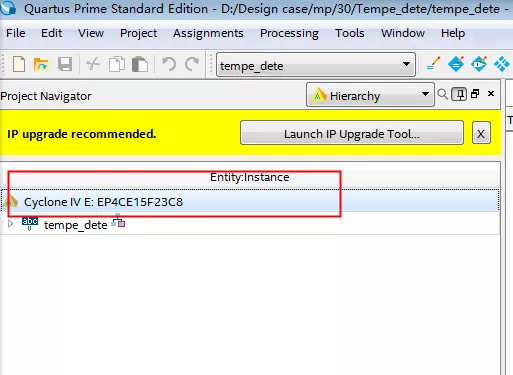

在此处(如下图3.1所示)查看芯片的型号,双击则更改芯片型号或者查看更详细的芯片资料(如下图3.2所示)
在这里插入图片描述
              图3.1

在这里插入图片描述
              图3.2

  通过查找,排除了第一个原因。

  现在把Signaltap的深度改小一点看看,重新编译看看,如下图所示,编译通过了,问题解决。
在这里插入图片描述

  有兴趣的朋友可在明德扬论坛获取更多学习资料,也可加入明德扬技术交流Q群:544453837与我们进行深入讨论,期待与大家一起学习进步!
