Cadence 17.4制作椭圆形钻孔封装

2024-01-29 20:30
文章标签 封装 制作 cadence 钻孔 17.4 椭圆形

本文主要是介绍Cadence 17.4制作椭圆形钻孔封装，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

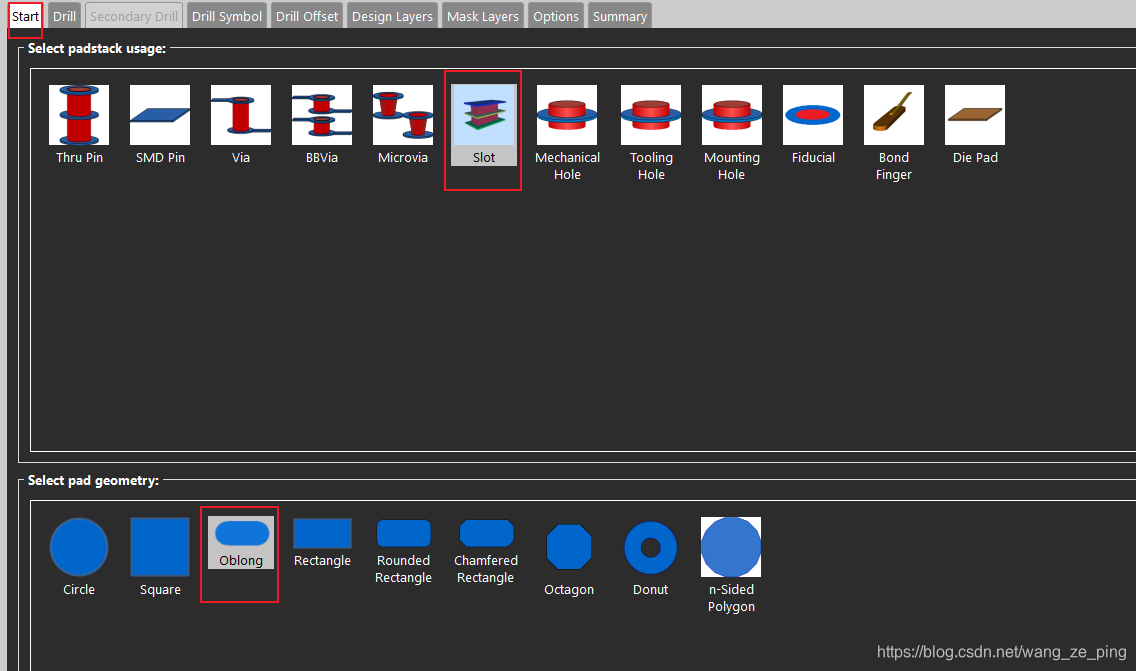

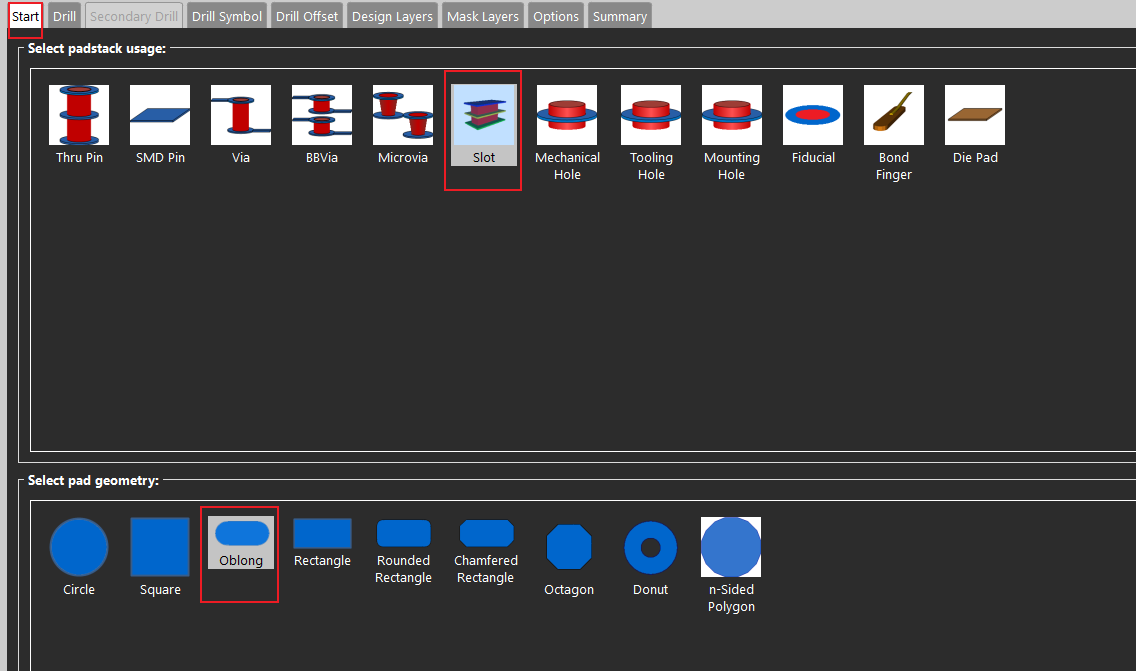

打开Padstack Editor 17.4，在start中选择如下所示：
图一
在drill中输入钻孔的长轴和短轴大小：
图二

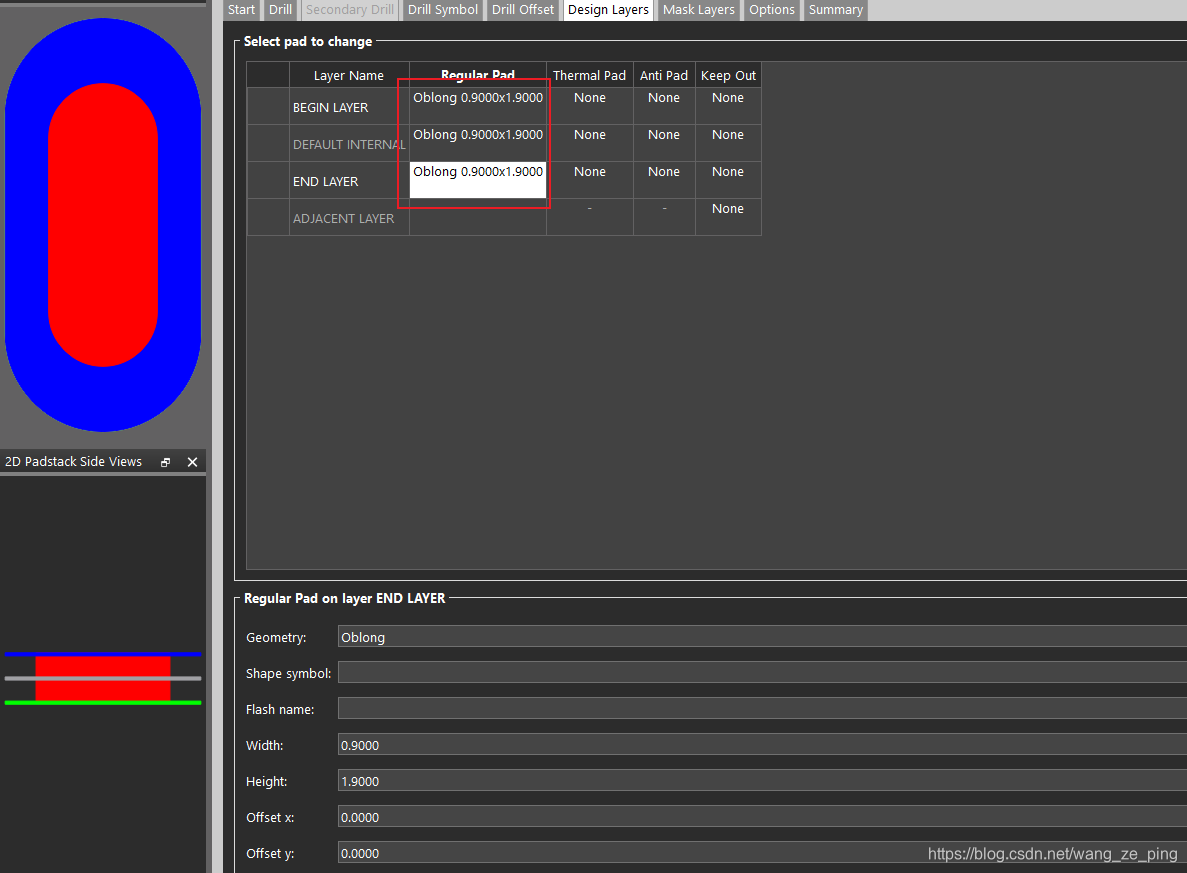

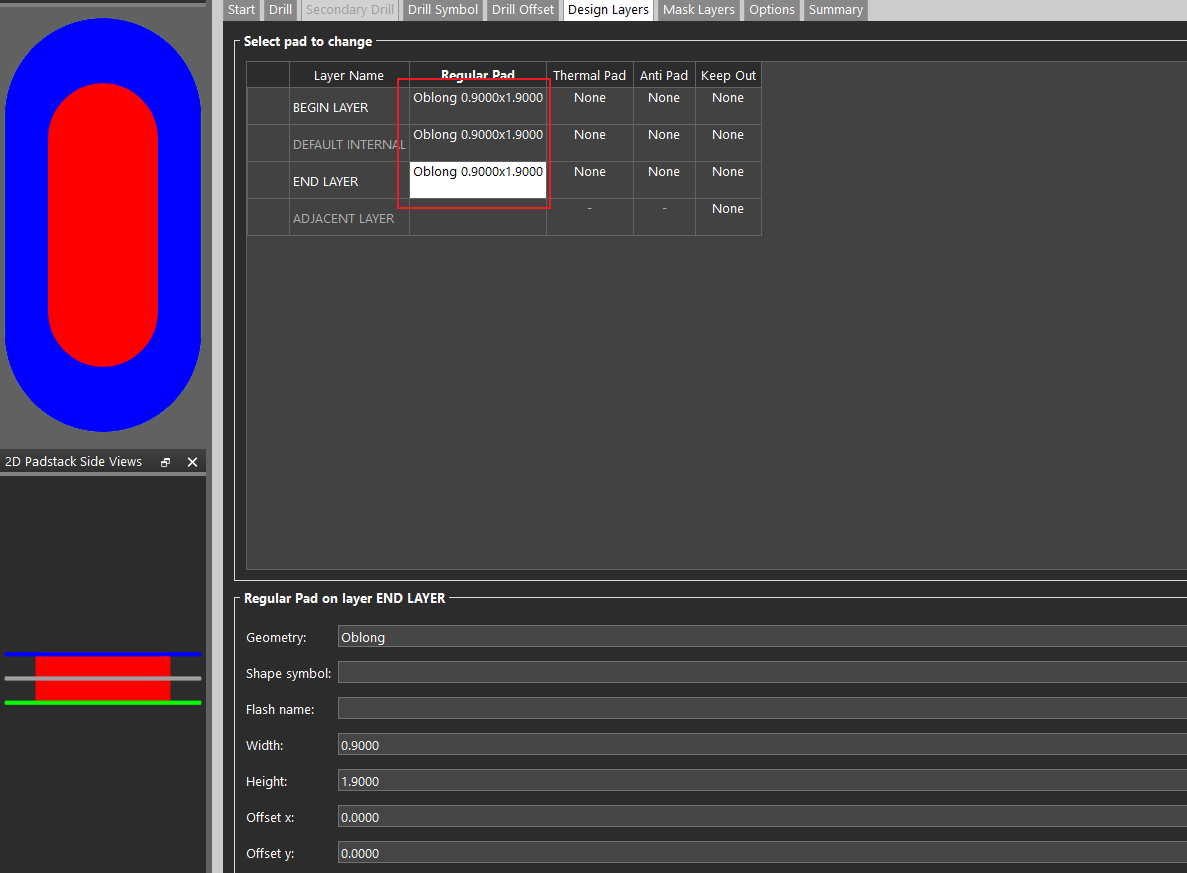

在design layers中输入如下：
图三
上图中的红色框中的值参考如下：
图四

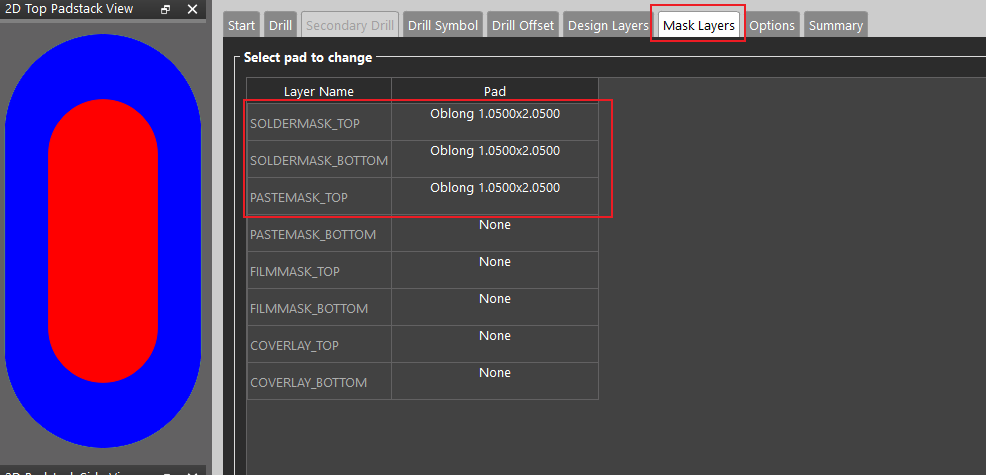

阻焊层在regular pad的基础上增加0.15mm,如下图所示
图五

这篇关于Cadence 17.4制作椭圆形钻孔封装的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
