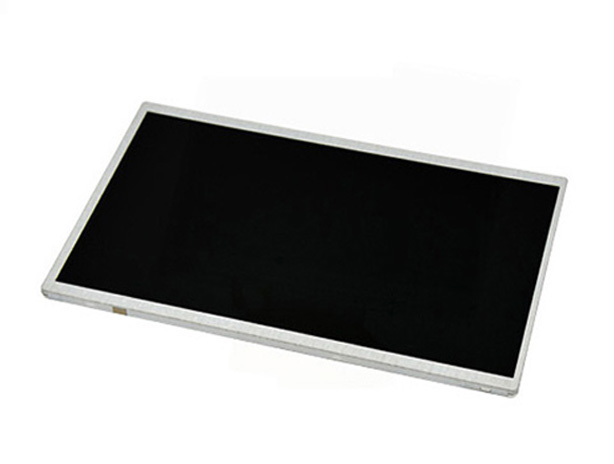

LCM，LCD液晶屏不同的连接模式

常见的LCD液晶屏连接模式:
I .金属引脚:
金属引脚可以直接焊接在PCB(印刷电路板)上，连接可靠，抗振性强，引脚间距有限。适用于音响产品、电表等。
二、热封连接器(热封):连接灵活，组装不方便。用于薄产品的连接。比如柜台、传呼机、电子笔记本等。
三、导电橡胶:成本低，组装方便，是常用的连接方式，适用于手表、游戏机、钟表、电话等。
1.液晶屏:分辨率、点距、占空比；正显示和负显示；颜色；STN，FSTN .
2.驱动方式:驱动IC，有无控制IC。
3.驱动电压:内部和外部；正值、负值和电压值。
4.背光形式:CCFL、LED、EL；侧背，底背。
5.模块结构:TAB、COG、COB；安装结构。
6.接口模式:并行端口80、并行端口68、串行端口232和串行端口I2C。
7.选择LCD屏幕时，先考虑的是显示内容，根据显示内容确定点阵；其次，根据结构确定液晶的尺寸(包括形状和有效显示面积)；然后是使用环境:温度、光线、湿度、机械强度等。(温度型:常温型为0-+50度，宽温型为-20-+70度)；

根据使用环境照明条件：
a)反光型(无背光、照明或白天使用)，适合室外强光。
b)透反式(带背光、照明或暗部)，可根据光线开启和关闭背光，适合户外使用。
c)、透射式(带背光、照度或暗度)，背光必须开，不适合室外。
8.对于湿度大、机械振动强度大的，建议使用TAB或COG产品，连接方式可靠，不易微腐蚀(COB采用导电胶条连接，抗震能力弱，PCB金手指部分易微腐蚀)。其次，根据CPU资源，选择接口方式，液晶屏是否内置控制器:现在很多ARM芯片内部都有LCD控制器，可以综合考虑成本，选择合适的LCD模块。一般128线以下的LCD模块不需要专门的LCD控制器。这种LCD驱动IC集驱动和控制于一体。例如S6B0108、SED1520、S6B1713、S6B0741、SED1565等。，从128线到240线，常用的驱动IC有S6B0086、NT7701、T6A39等。，常用的单色(无灰度)控制IC有T6963、SED1335等。
9.STN和FSTN对比:FSTN速度更快，对比度和视角更好，适合高行数。成本比STN高10-20%，颜色和背景色略有不同；TAB与COB的对比:TAB连接可靠，超薄结构，功耗低，结构强度低，抗冲击能力弱；COB结构强度高，结构重，连接方式差，功耗大，适合台式电脑。
10.几种背光的比较:CCFL:适用于大中型透射式液晶，要求导光板、高亮度、长寿命和逆变器。LED:适用于中小尺寸液晶，需要导光板，亮度高，可持续长达50000h，通常不需要特殊电源。EL:适合中小尺寸液晶，超薄(0.4mm以下)，低亮度，低功耗，使用寿命短(2000H)。
