FPGA第二个例程

3-8译码器

用三个拨码开关控制八个led灯中的某一个灯点亮
代码如下：

module cy4(input ext_clk_25m,	input ext_rst_n,	input[3:0] switch,	output reg[7:0] led		);													//-------------------------------------always @ (posedge ext_clk_25m or negedge ext_rst_n)									if(!ext_rst_n) led <= 8'hff;	else if(switch[0]) led <= 8'hff;	else begin	//case(switch[3:1])3'b111: led <= 8'b1111_1110;	//3'b110: led <= 8'b1111_1101;	//3'b101: led <= 8'b1111_1011;	//3'b100: led <= 8'b1111_0111;	//3'b011: led <= 8'b1110_1111;	3'b010: led <= 8'b1101_1111;	//3'b001: led <= 8'b1011_1111;	//3'b000: led <= 8'b0111_1111;	//default: ;endcaseendendmodule

代码分析：

			input[3:0] switch,	output reg[7:0] led

输入为四个拨码开关，1为off(即开路)，0为on(即闭合),
输出为8个led灯，0为亮，1为灭
sw[0]相当于总开关，sw[3]~sw[1]三个拨码开关共八种状态刚好控制八个led灯的亮灭。
烧录结果：

中下的四个拨码开关从左至右依次对应的为sw[0],sw[3],sw[2],sw[1],

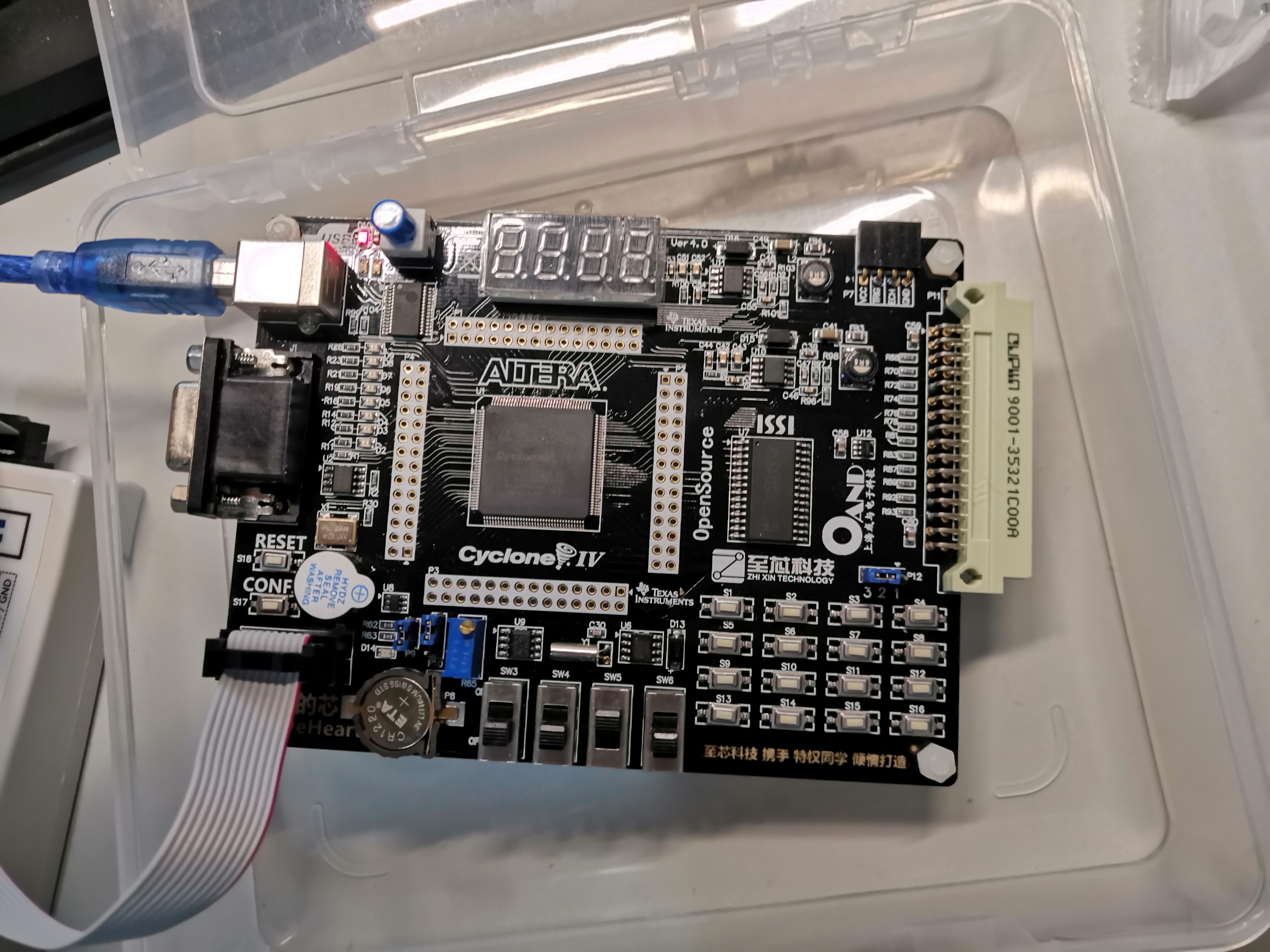

开关按钮在上为on，如图所示sw[0]开关为off状态，所以灯都不亮。

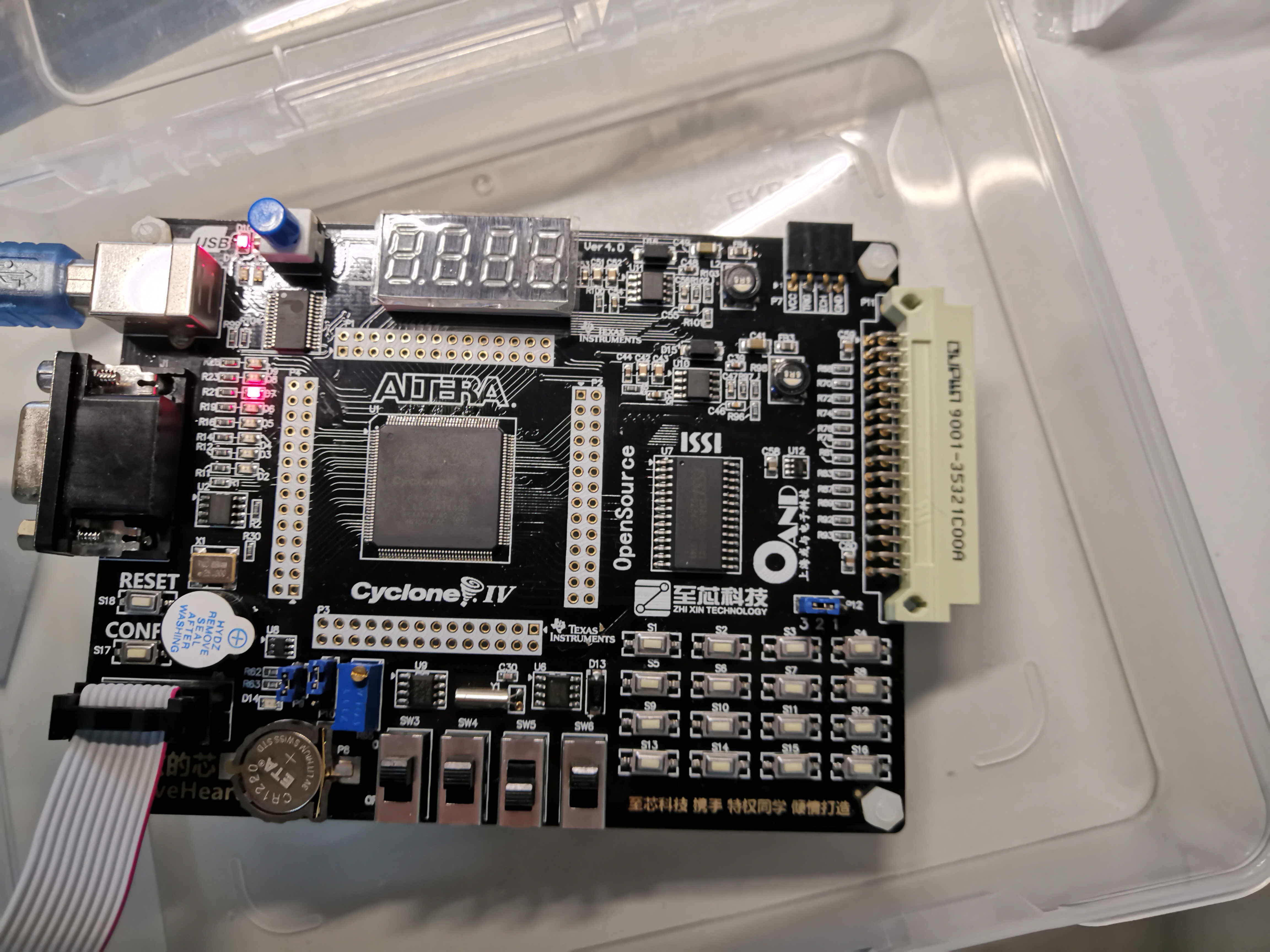

如图所示，当sw[0]为on时，led灯亮，led灯的排列顺序从上至下依次为led[7]~led[0],因为此时sw[3]-sw[0]的状态为101，所以是led5灯亮(计数从0开始)。
!
改变sw[3]-sw[1]的状态，此时如图所示为010，所以应该led2亮，如图所示，结果正确。
