SOLIDWORKS如何选择圆角及倒角的虚拟交点

2024-01-19 13:32

本文主要是介绍SOLIDWORKS如何选择圆角及倒角的虚拟交点,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

工程师在SOLIDWORKS中标注尺寸时,应该都有遇到选择圆角或者倒角的交点问题,其交点在SOLIDWORKS 是没有直接显示的,如果通过画辅助线添加几何关系来生成交点的话,相对来说会比较麻烦。

对于不熟悉软件的人来说是会影响效率。在SOLIDWORKS中是可以快速生成虚拟交点。步骤如下:

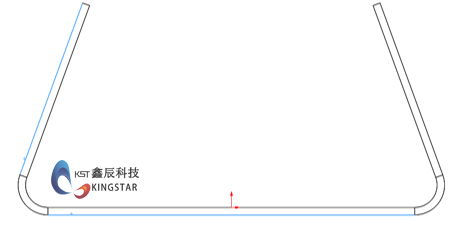

1、按住键盘Ctrl键选择圆角或倒角旁边的两条线段,如下图所示。

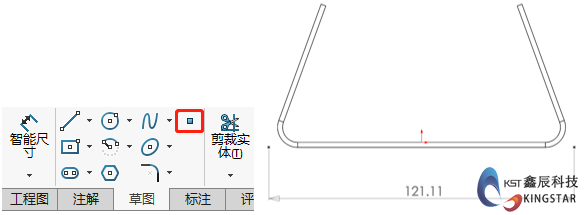

2、然后点击草图工具栏的点命令,虚拟交点就出现了。两个圆角的虚拟交点都是通过该方法做出来,然后选择虚拟交点标注。该方法在零件的草图绘制和工程图的标注都是适用的。虚拟交点不但适用圆角、倒角,不平行不相交的两条直线也同样适用。

3、我们还可以设置虚拟交点的样式,依次选择菜单栏选项>文档属性>虚拟交点,选择自己喜欢的样式保存即可,如下图所示。

以上是SOLIDWORKS如何选择圆角及倒角的虚拟交点详细信息,由鑫辰信息科技(深圳)有限公司为您提供,如果您对SOLIDWORKS正版软件感兴趣,可访问鑫辰信息科技(深圳)有限公司进行咨询。

这篇关于SOLIDWORKS如何选择圆角及倒角的虚拟交点的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
