SAR信号处理之窗函数4——三角窗

2024-01-14 04:48

本文主要是介绍SAR信号处理之窗函数4——三角窗,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

三角窗的定义如下

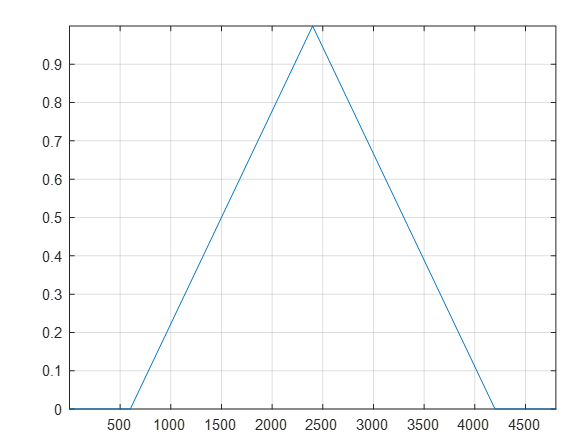

其中n=1,2,⋯,N-1N 表示窗函数的总长度,M表示窗函数的有效长度。三角窗的形状如下图所示。

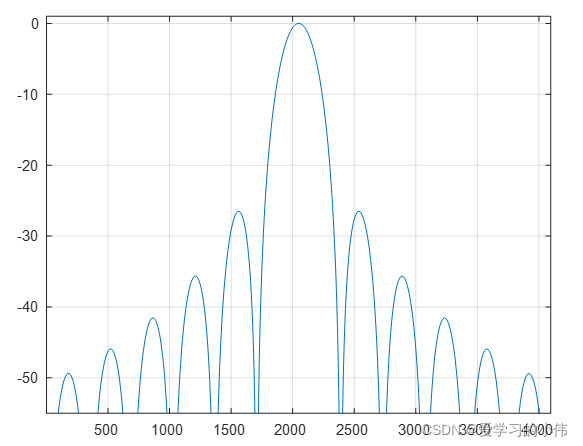

         理想sinc函数被三角窗加权后,结果如下图所示,可以看出,加三角窗,分辨率展宽1.4倍,峰值旁瓣比约为-26.5dB,积分旁瓣比约为-25.3dB。

 测量上图所示指标:

分辨率: 1.4417

峰值旁瓣比:-26.5206

积分旁瓣比:-25.3213

与参数为-26.50的Taylor窗对比,如下,其中红线表示Tarlor窗,蓝线表示三角窗。

其中Taylor加权下的脉冲函数指标为

分辨率: 1.2168

峰值旁瓣比:-26.6403

积分旁瓣比:-21.2702

可以看出,在峰值旁瓣比相当的情况下,三角窗的分辨率展宽更严重,但是积分旁瓣比更低。
