最早的收音机元件是很少的——一根天线、一个矿石检波器、一个耳机、一根地线。
那么天线接收那么多频率，如何选择其中想要的频率呢，即某个电台或广播的AM（调幅）信号。常用LC并联组成调谐电路，首先来看看其LC并联特性曲线。其谐振频率：

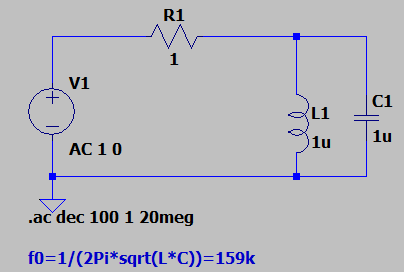

图1 LC并联曲线
仿真结果：

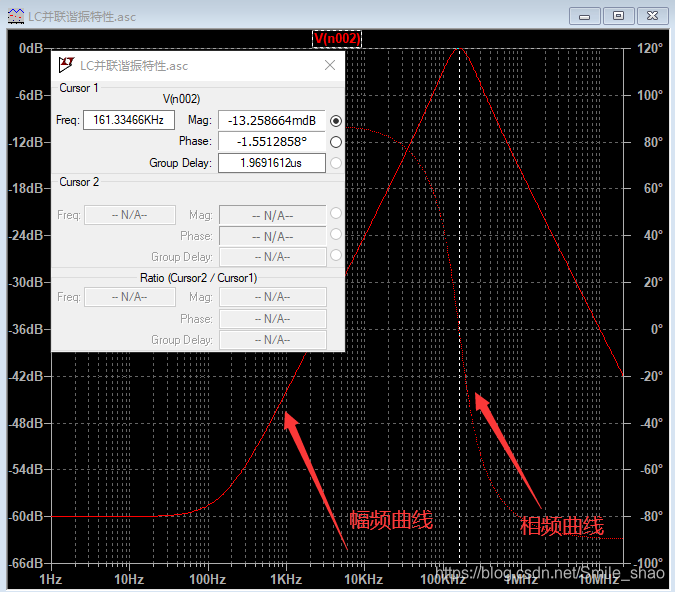

图2 LC并联幅频和相频曲线
可以将LC并联曲线理解为带通滤波器，只有接近谐振频率才有输出，否则就会被LC并联“吸收”或“过滤”。
假设输入Vin的频率是1KHz，那么是否有输出信号呢？

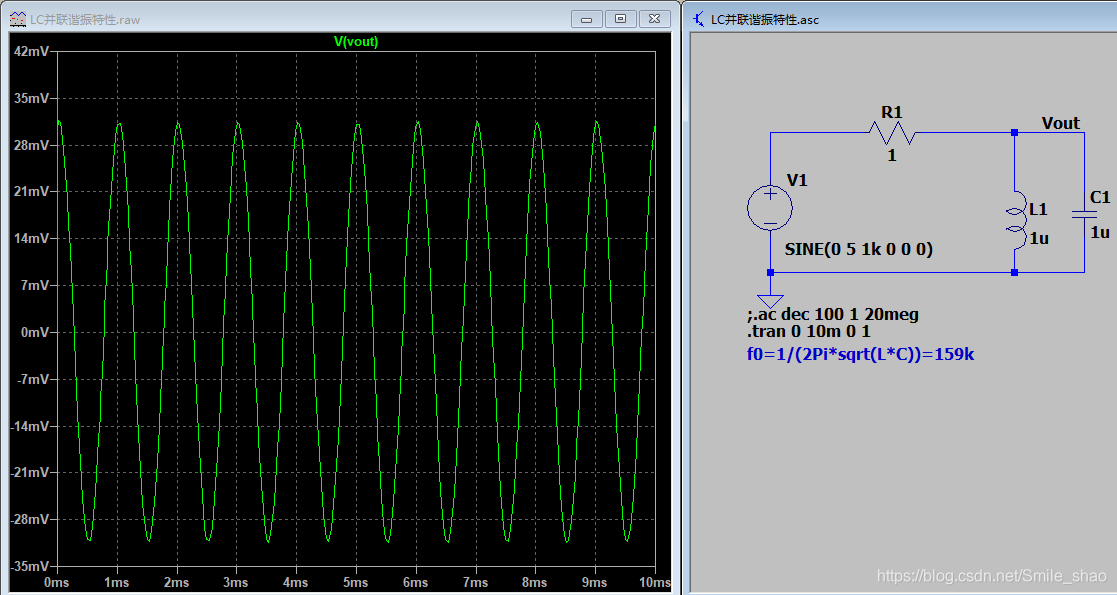

如图：当输入为Vin=5sin（10k*t*2*Pi）时，输出信号波形如图，有人可能会这不是还有信号吗？其实看幅度的话，可以很明显发现最大值才30mV左右，基本上Vout没有信号了。

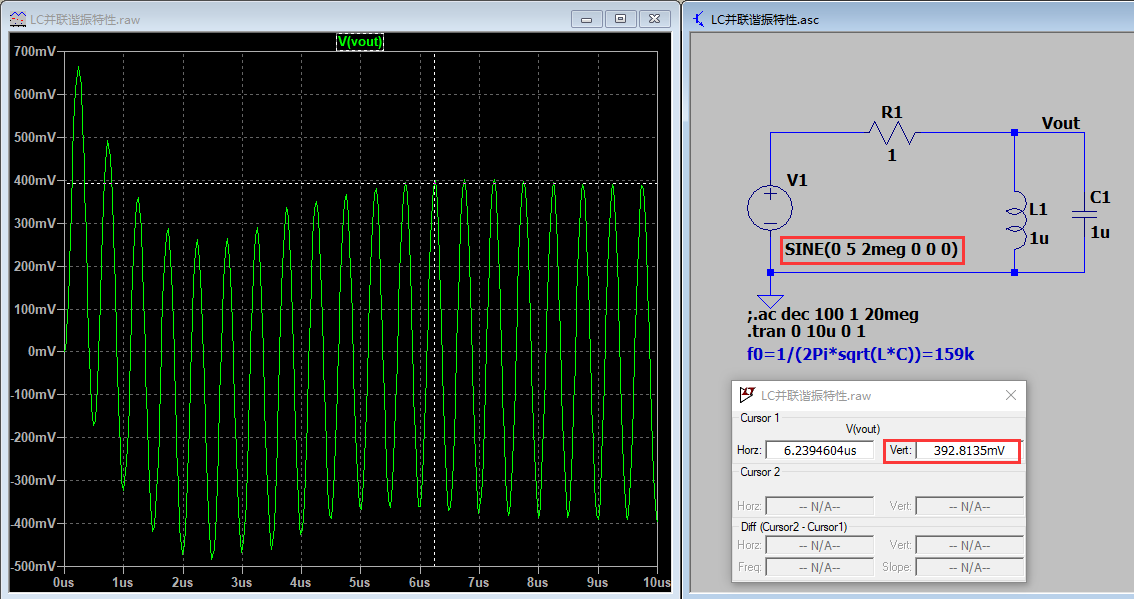

如图：输入频率为2MHz时，可得其幅度只有0.4V，基本上也是低电平。

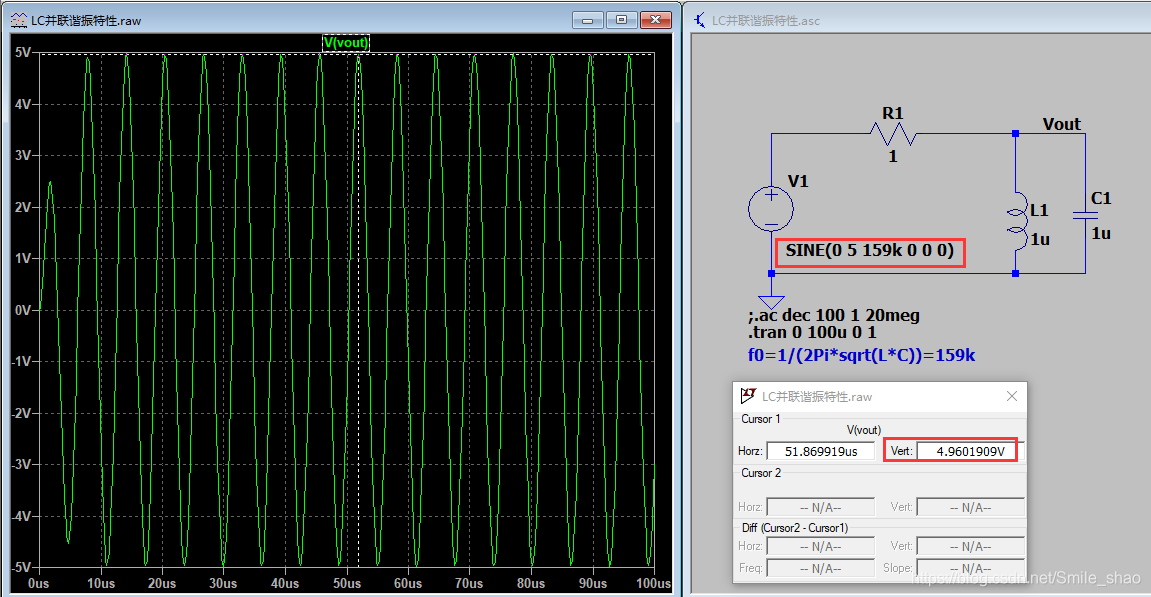

如图：当输入频率为159kHz时，输出幅度为5V，基本上与输入一致，没有波形“损耗”。
所以：LC并联电路输出接近谐振频率的信号，达到一个LC选频的作用。
最后我们来模拟一下收音机接收信号及解调信号的过程：

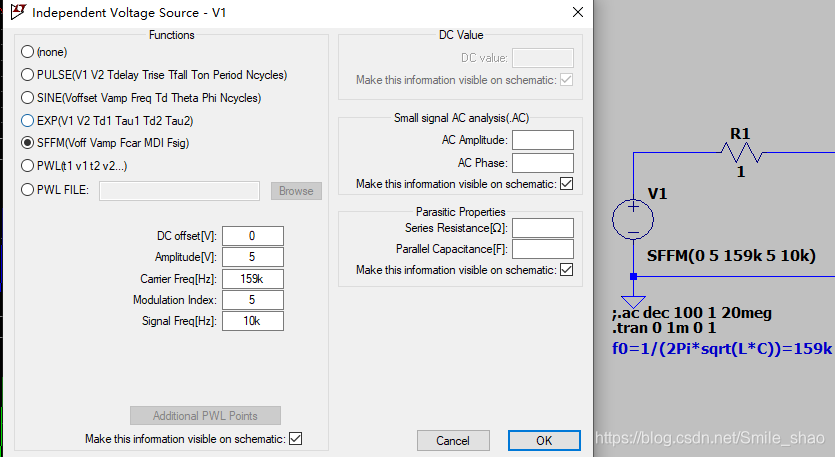

假设收音机接收的AM调幅信号，载波159KHz，5V，声音信号10KHz，5V，如下图设置好对应参数。

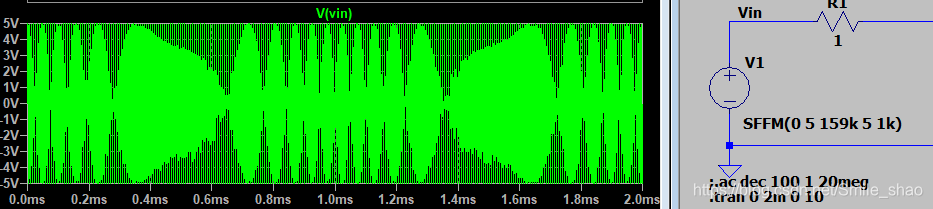

调制后仿真结果：

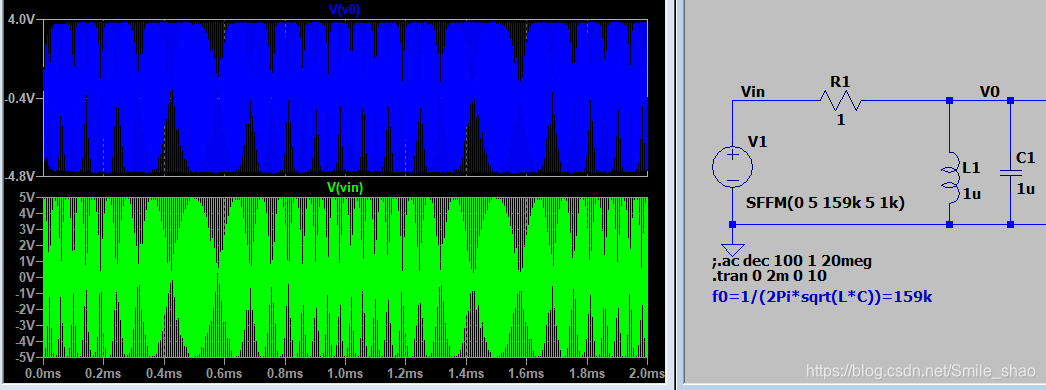

接收到的信号仿真结果：

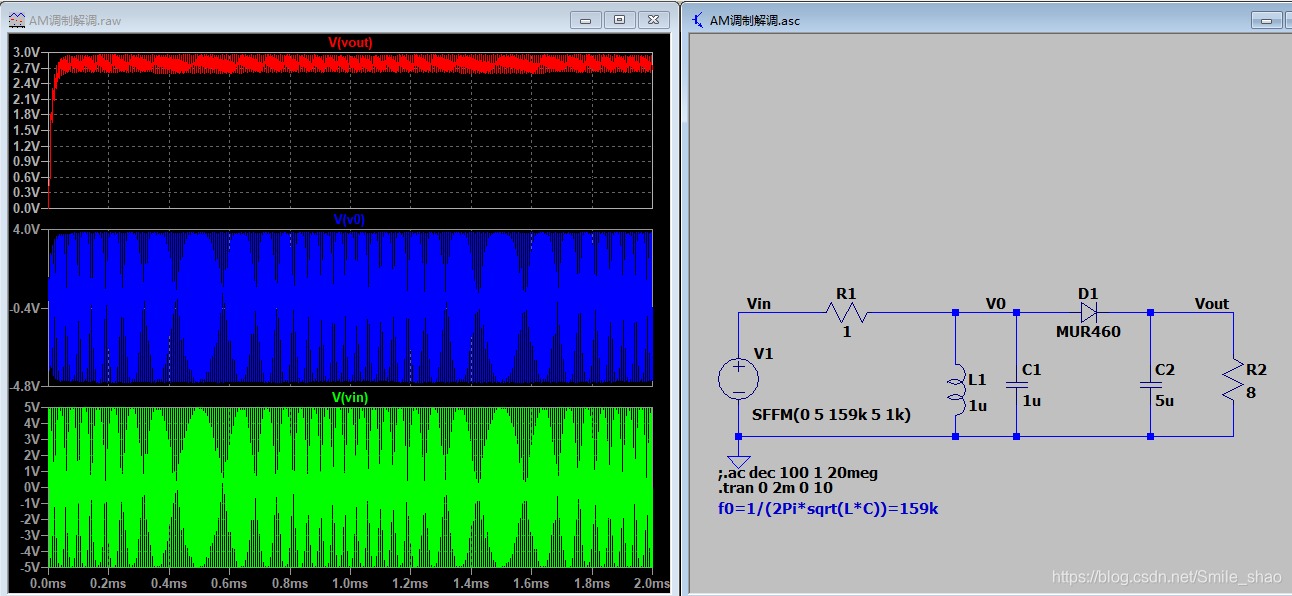

最终解调或检波就是调制的逆过程，将有用信号从载波中剥离出来，在通过喇叭播放。AM解调可用二极管和电容搭建，二极管导通后，C2充电，由于二极管两端压差不大，所以电容C2上基本上有一个直流分量，加上声音信号的变化。

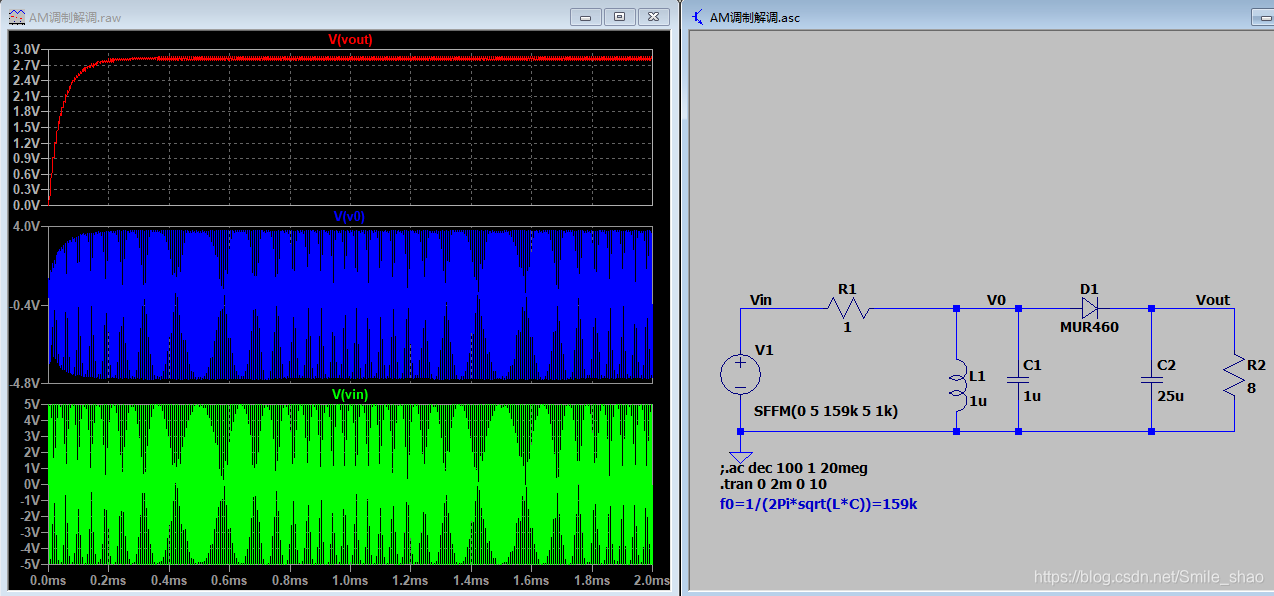

由图可得：红色曲线有用信号的宽度基本上与载波中的信号一致，这样就将信号提取出来啦。这里要注意的是C2和R2的选择，由于R2本为喇叭，但仿真软件没有，所以选择一个电阻代替，C2和R2过大会造成Vout平滑（充放电太快），即将有用信号过滤掉了，如下图将C2变大5倍后的仿真结果。
最后顺带提一下为什么要进行调制？
根据电磁波波长的计算公式：，c为光速300M m/s，f为信号频率。
假设要发射的信号频率为f=1kHz，那么，而天线的长度L要求大于等于波长
的1/4，即:
，即天线最小长度为300km/4=75km，这么长的天线得用多少钱啊。
模拟信号的调制主要是AM（幅度调制）、FM（频率调制）、PM（相位调制），搬运工的信号称为“载波”。

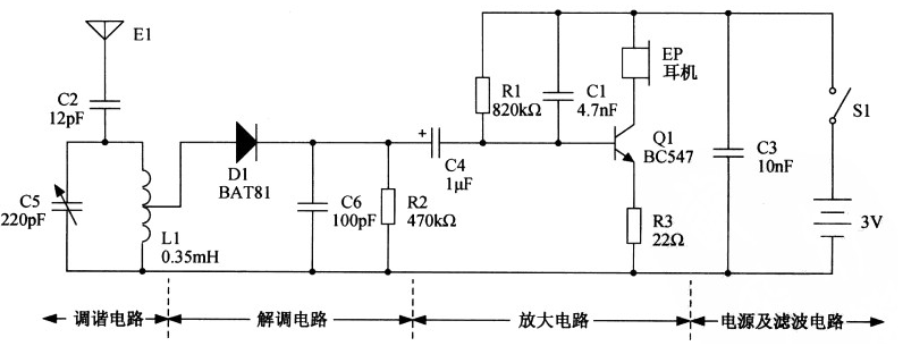

单管收音机电路图
与仿真图相比，后续还有三极管放大和电源滤波电路，这样分解来看就可以很好的理解收音机的电路啦。
