基于细胞自动机Cellular Automata(CA)的区域生长

本来没想研究这个，但Nvidia NPP的《NVIDIA 2D Image And Signal Performance Primitives》这个模块的NPP Image Processing部分的Filtering Functions中的computer vision部分有连通域标记以及分水岭分割现成的函数。但是当我google这个函数的内容时，却发现根本没普通人使用，只弹出nvidia官网对这个函数的介绍：

如果有很多人使用过NPP的这个函数，怎么可能就2条结果。我内心有点忐忑是不是这部分内容并不好用。

其中官网介绍这个分水岭分割是基于论文《Effiffifficient 2D and 3D Watershed on Graphics Processing Unit: Block-Asynchronous Approches Based on Cellular automata》然后我就查关于CA的内容，然后看到了有CA的区域生长，对于粘连目标，选每个目标的中心为种子点，分别区域生长是不是就把这个粘连目标分割开了。想这样做。

代码：https://github.com/KiriteeGak/region-growing-by-cellular-automata 其参考的论文是Vezhnevets, Vladimir, and Vadim Konouchine. "GrowCut: Interactive multi-label ND image segmentation by cellular automata." proc. of Graphicon. Vol. 1. 2005. 我的理解如下：

class RegionGrowing(object):def region_growing(self, image_array, file_path, cutoff_threshold, iterations):size = np.shape(image_array)#图像矩阵的数组image_array_map = {(r, c): pixel for r, each_row in enumerate(image_array) for c, pixel inenumerate(each_row)}#种子点状态初始化为1，其他设置为0？？seeds_map = {(r, c): 1 for (r, c) in self._seed_points(file_path)}#默认要经过50次迭代for it in range(0, iterations):#先复制上一次的种子点的状态_update_seeds_map = seeds_map.copy()for pixel_coord, strength in seeds_map.iteritems():#更新每个点的邻域的值_temp_weights_neighbors_pixel = self._neighborhood_weighting(pixel_coord, image_array_map,seeds_map, cutoff_threshold, size)#更新种子点的坐标和值_update_seeds_map = self._update_weights(_temp_weights_neighbors_pixel, _update_seeds_map)#将更新后的种子点作为下一次迭代开始的种子点seeds_map = _update_seeds_mapself._save_image(self._make_binary_image(np.shape(image_array), seeds_map))@staticmethoddef _seed_points(file_path):fid = open(file_path, 'rb')return [list(map(lambda x: int(x.replace(' ', '')), line.strip().split(','))) for line in fid]@staticmethod#更新每个点的邻域的值后，更新种子点的统计（包括种子点坐标和值）def _update_weights(_temp_weights_neighbors_pixel, _update_seeds_map):for pixel_address, strength in _temp_weights_neighbors_pixel.iteritems():#如果原来的种子点统计内没有这个点，那要把这个点新加进去。if pixel_address not in _update_seeds_map:_update_seeds_map[pixel_address] = strength#如果原来的种子点内有这个点，已经是种子点，但原来这个种子点的值小于现在的值，那么这个将种子点统计内这个点的值进行更新elif pixel_address in _update_seeds_map and _update_seeds_map[pixel_address] < strength:_update_seeds_map[pixel_address] = strengthelse:passreturn _update_seeds_map#更新每个像素点的邻域点的值def _neighborhood_weighting(self, coord, image_map, seeds_map, threshold, canvas_size):#所有像素点还是种子点？？？应该是所有像素点的具体坐标[r,c]，图像尺寸大小[max_r,max_c][[r, c], [max_r, max_c]] = [coord, canvas_size]_temp_weights = {}#计算所有像素点3X3邻域for i in range(-1, 2, 1):for j in range(-1, 2, 1):pixel_key = (r, c)#中心点不用计算,判断越界if [i, j] != [0, 0] and 0 <= r + i < max_r and 0 <= c + j < max_c:#如果这个中心点是种子点if pixel_key in seeds_map:#计算这个中心点与邻域的strengthtrans_strength = self._calculate_strength(image_map[pixel_key],image_map[(r + i, c + j)],seeds_map[pixel_key], threshold)else:##计算这个中心点与邻域的strengthtrans_strength = self._calculate_strength(image_map[pixel_key],image_map[(r + i, c + j)], 0,threshold)if trans_strength != 0:#对这个点的邻域进行更新_temp_weights[(r + i, c + j)] = trans_strengthreturn _temp_weights@staticmethod#中心点，待计算的邻域点，种子点，阈值默认是0.5def _calculate_strength(dat1, dat2, strength, threshold):if dat1 != 0 or dat2 != 0:strength_trans = strength * (1 - (abs(dat1 - dat2) / max(dat1, dat2)))if strength_trans >= threshold:return strength_transreturn 0

然后准备按照这个理解实现C++版本，我的注释部分即每个像素点都要计算3X3邻域然后更新邻域的值，那岂不是一个邻域会被相邻的几个中心点更新很多次？这样不是很浪费时间吗？？另外一点，我按照这个注释运行完C++结果，这是以[300,300]为种子点迭代50、100、200、300、400、450、480次的结果：

可以看到需要迭代很多次轮廓才是完全的。是不是因此网上给出的python代码才选了不止一个种子点，而是5个然后迭代几十次就够了！！！因为单一种子点耗时太长是吗。

论文中提到对于多个目标的分割也是可以应用的，但我看论文中多个目标时选的种子点更多，我觉得这个算法应用有点狭窄，最起码现在我有点不想使用了。

但是我还是要试试对于粘连轮廓分割怎样，是否可以达到分水岭的效果

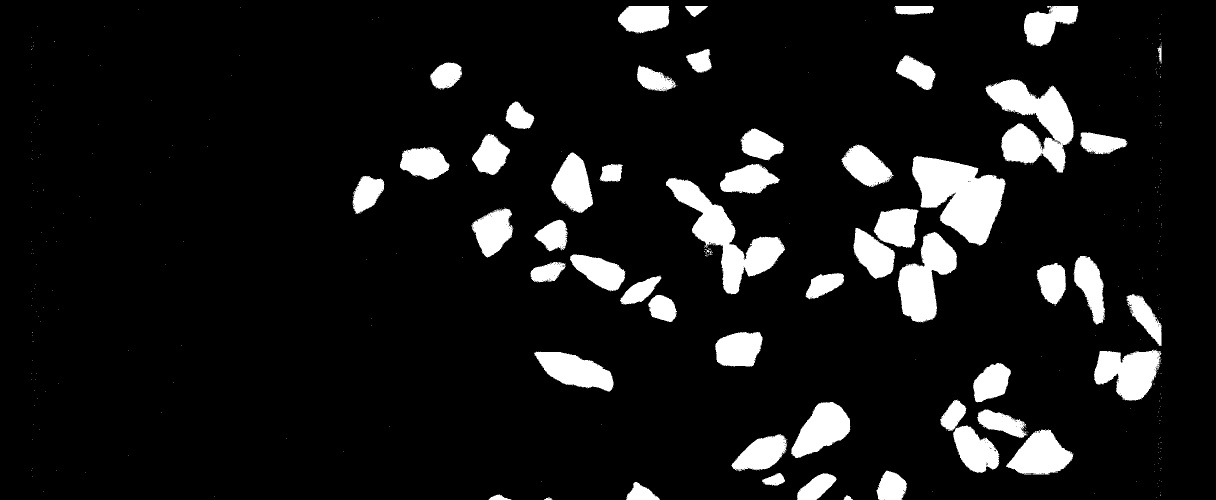

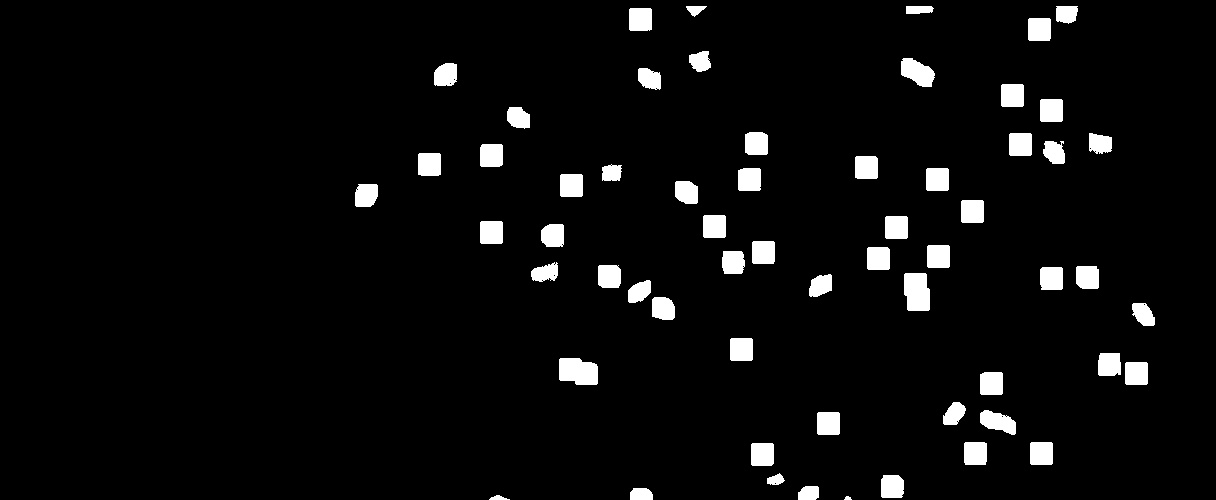

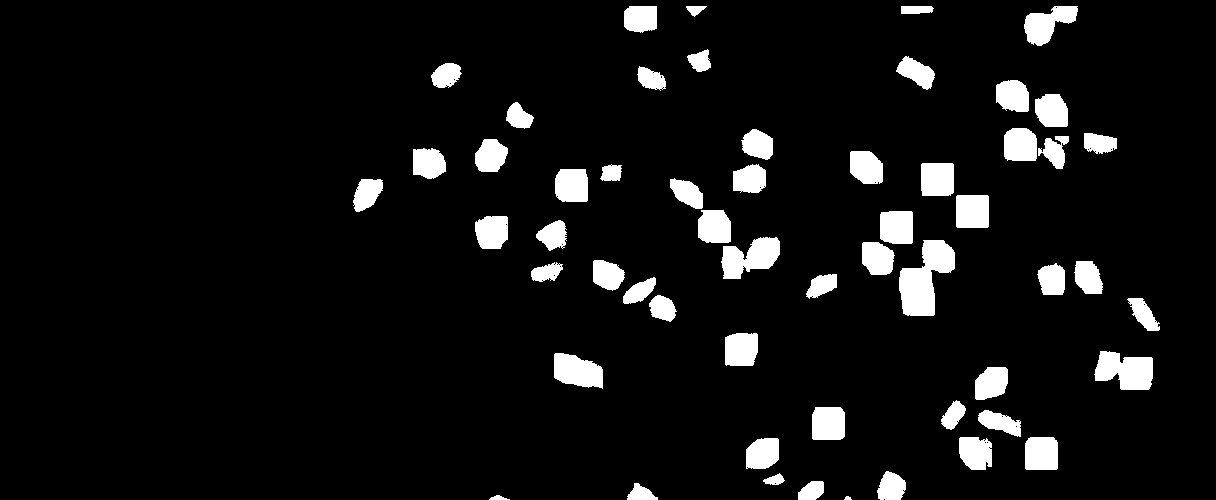

这是我的待分割原图，其实分水岭的效果已经分割得可以。然后以下分别是迭代10、15、20次的结果

可以看到不适合我的应用，因为我的目标大小不一。

看来还是要去理解关于CA的分水岭算法那篇论文。这篇论文实在太难了.....

我刚刚找到Nvidia NPP提供的watershedSegment的API，它是基于CA分水岭实现的https://docs.nvidia.com/cuda/npp/group__image__filter__watershed__segmentation.html，https://github.com/NVIDIA/CUDALibrarySamples/tree/master/NPP/watershedSegmentation Nvidia官方上个月才更新。每次查这些资料的时候，总会对我们自己失望，在技术方面与国际接轨还是太慢了，知识的更新落后了很多。问一堆CUDA或图像相关的群里，或查国内一些网站，都有这个感觉。

NPP中关于分水岭与连通域标记都是需要CUDA11.0支持的，而我的电脑不是，所以我真的很想看明白那篇论文自己实现，再看看吧。
