UML类图详解及rose中的画法

2024-01-05 02:32
文章标签 详解 uml 画法 类图 rose

本文主要是介绍UML类图详解及rose中的画法,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

目录

UML简介

2.类图介绍

3.类图画法


UML简介

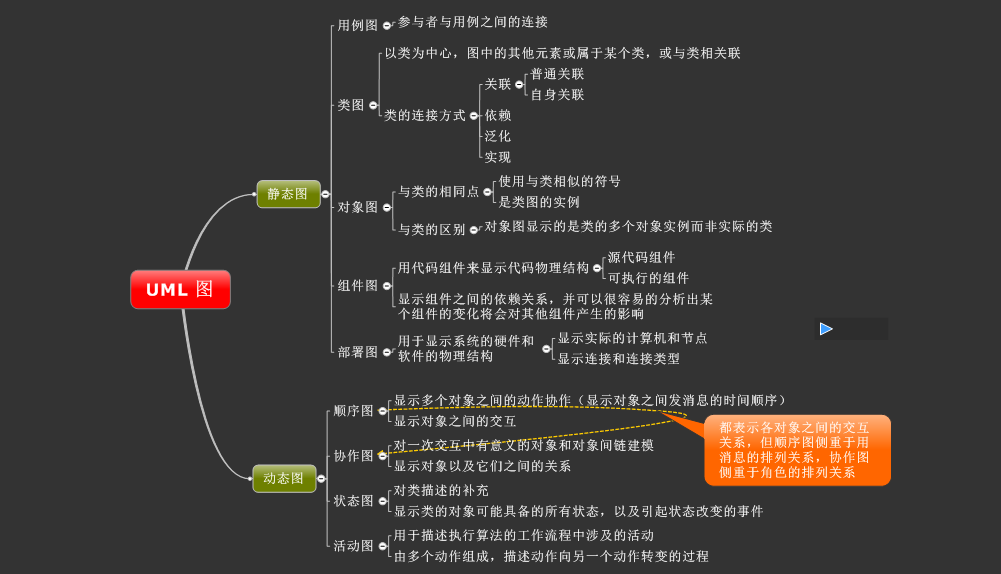

UML是一种建模语言,是我们在构造模型时首选的一种建模工具,去描述系统的需求和设计,在对复杂的工程进行建模时,系统可由单一的图形来描述,但是单一图形不可能包含一个大系统所需的所有信息,更不可能描述系统的整体结构功能,这样一来就几乎不能用单一图形来建模了,而UML能从不同的角度去描述系统,它提供了九种图,下面我们用一张图去对比这九种图的用途



2.类图介绍

类图(Class Diagram): 类图是面向对象系统建模中最常用和最重要的图,是定义其它图的基础。类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。

类图的3个基本组件:类名、属性、方法。



泛化(generalization):表示is-a的关系,是对象之间耦合度最大的一种关系,子类继承父类的所有细节。直接使用语言中的继承表达。在类图中使用带三角箭头的实线表示,箭头从子类指向父类。



实现(Realization):在类图中就是接口和实现的关系。这个没什么好讲的。在类图中使用带三角箭头的虚线表示,箭头从实现类指向接口。



依赖(Dependency):对象之间最弱的一种关联方式,是临时性的关联。代码中一般指由局部变量、函数参数、返回值建立的对于其他对象的调用关系。一个类调用被依赖类中的某些方法而得以完成这个类的一些职责。在类图使用带箭头的虚线表示,箭头从使用类指向被依赖的类。



关联(Association) : 对象之间一种引用关系,比如客户类与订单类之间的关系。这种关系通常使用类的属性表达。关联又分为一般关联、聚合关联与组合关联。后两种在后面分析。在类图使用带箭头的实线表示,箭头从使用类指向被关联的类。可以是单向和双向。



聚合(Aggregation) : 表示has-a的关系,是一种不稳定的包含关系。较强于一般关联,有整体与局部的关系,并且没有了整体,局部也可单独存在。如公司和员工的关系,公司包含员工,但如果公司倒闭,员工依然可以换公司。在类图使用空心的菱形表示,菱形从局部指向整体。



组合(Composition) : 表示contains-a的关系,是一种强烈的包含关系。组合类负责被组合类的生命周期。是一种更强的聚合关系。部分不能脱离整体存在。如公司和部门的关系,没有了公司,部门也不能存在了;调查问卷中问题和选项的关系;订单和订单选项的关系。在类图使用实心的菱形表示,菱形从局部指向整体。



多重性(Multiplicity) : 通常在关联、聚合、组合中使用。就是代表有多少个关联对象存在。使用数字..星号(数字)表示。如下图,一个割接通知可以关联0个到N个故障单。



聚合和组合的区别

这两个比较难理解,重点说一下。聚合和组合的区别在于:聚合关系是“has-a”关系,组合关系是“contains-a”关系;聚合关系表示整体与部分的关系比较弱,而组合比较强;聚合关系中代表部分事物的对象与代表聚合事物的对象的生存期无关,一旦删除了聚合对象不一定就删除了代表部分事物的对象。组合中一旦删除了组合对象,同时也就删除了代表部分事物的对象。



实例分析

3.类图画法

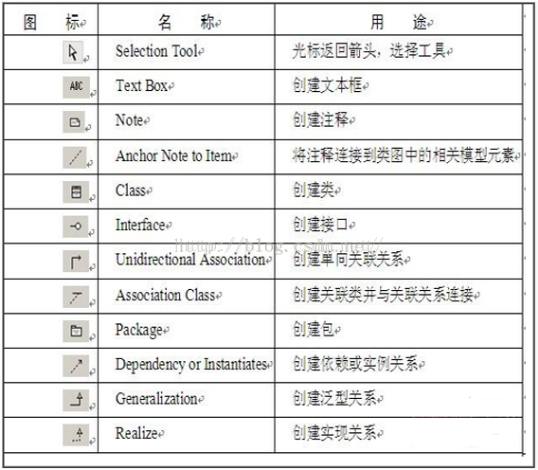

在类图的工具栏中,可以使用的工具按钮如下所示,该表中包含了所有Rational Rose 2007默认显示的UML模型元素。我们可以根据这些默认显示的按钮创建相关的模型。





1. 创建类图

(1) 右键单击浏览器中的"UseCase View"(用例视图)、"Logical View"(逻辑视图)或者位于这两种视图下的包。

(2) 在弹出的快捷菜单中,选中"New"(新建)下的"ClassDiagram"(类图)选项。

(3) 输入新的类图名称。

(4) 双击打开浏览器中的类图。


2.类图中如何创建类的属性和方法

1.创建一个最基本的类(含有类的名称即可)

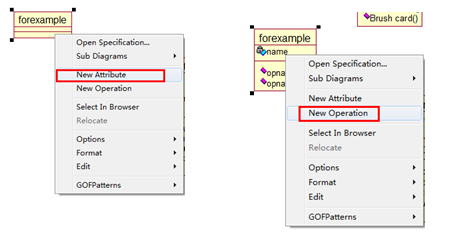

2.右击刚刚创建好的类选择 New Attribute即可创建类的属性
3右击刚刚创建好的类选择 New Operation即可创建类的方法

如图:

3.画类与类的一对多或多对多等关系

操作过程:

   (1)、先双击红色圈里的实线箭头,弹出来一个小窗口。

   (2)、再选择Roal A Detail

   (3)、再选择Multiplic,点开小黑下三角形,就可以选择你想要的了。

   (4)、再再选择Roal B Detail

   (5)、再选择Multiplic,点开小黑下三角形,就可以选择你想要的了。

                  这样此带箭头实现的两端都画好了!

 最终结果:

这篇关于UML类图详解及rose中的画法的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
