参考博客:《Logisim的使用》https://www.cnblogs.com/lfri/p/9790102.html
电路描述
功能:实现一个1-bit全加器
上面是别人的电路,下面是我的电路
经过测试,两个电路结果相同。
思路就是:把每一个输入连到两个AND Gate上,同时保证两个输入不能连接到相同的两个AND Gate上
还没十分理解为什么要设计成三个输入,可能是两个普通输入,一个进位输入吧
tunnel的使用

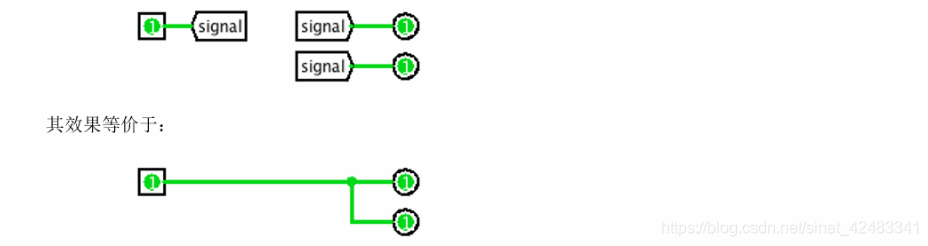

Tunnel允许你绘制“隐形线”将两个点绑定在一起。Tunnel根据分配给线的标签来分组,这写标签是区分大小写的,他们用于连接线。
如图所示:

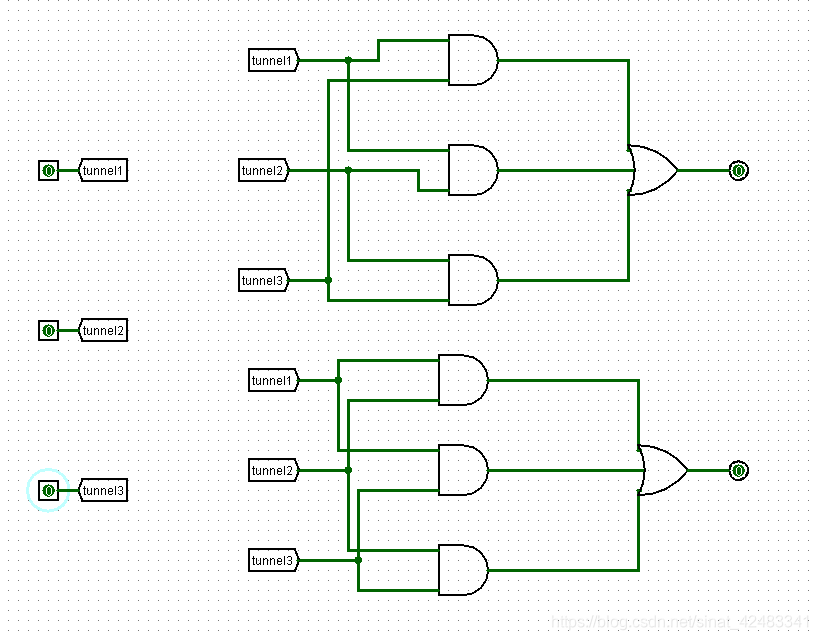

我的电路(使用了tunnel)
Splitter的使用
顾名思义,就是分离器,将n位输入,分成m组输出(组数和每组成员都是可以调节的)。其实它也能够反过来用,即将n位输入合成一个n位的输出。

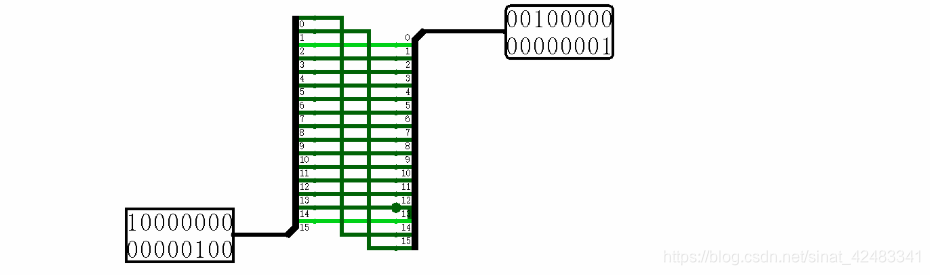

下面这个,就是将一个16位数,整体循环右移两位。

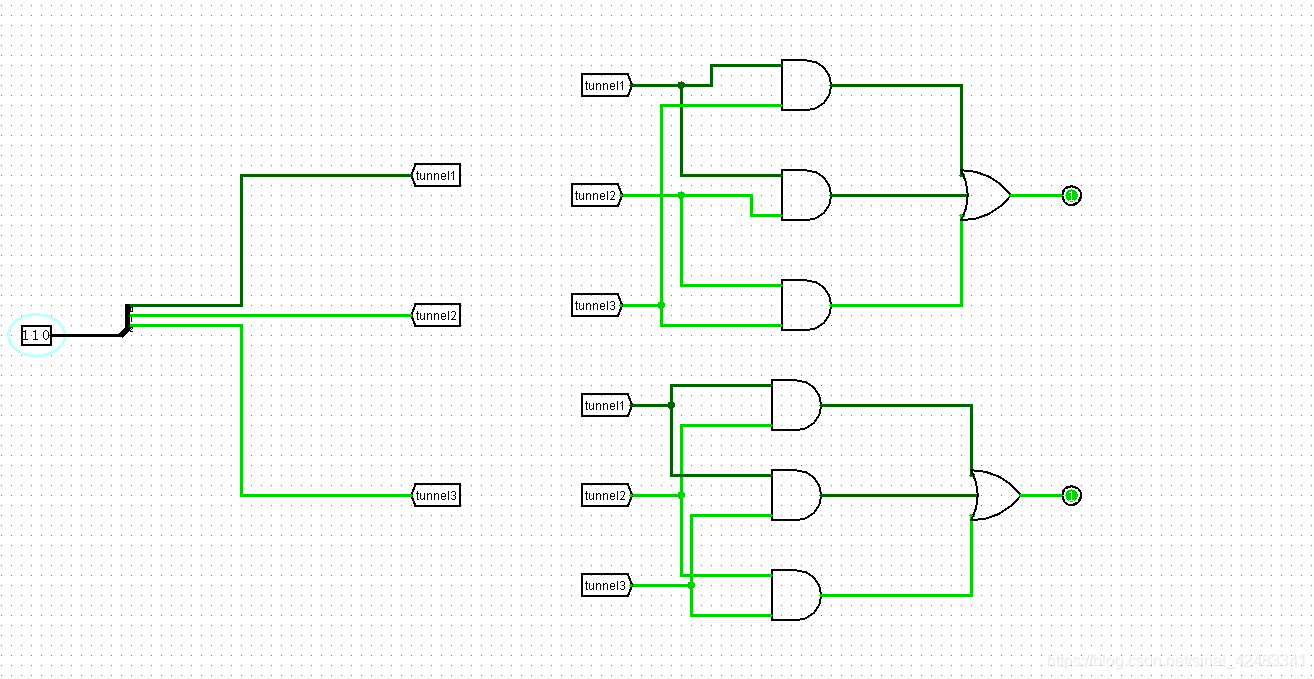

我的电路(使用了splitter,将3个输入合并为一个输入)
Extenders 扩展器
在更改连线宽度时,为了清晰起见,应使用Bit extender 位扩展器。
例如考虑将8位扩展成16位,一种做法是利用Splitter,将原数与00000000合并,如图
下面有一种更简便的做法,更易于阅读,并且不容易出错
在考虑丢弃比特位情况下,它可以做着“相反”的工作
