越来越深入了解osmdroid开源地图，越发现强大。继上次记载离线地图文章之后android osmdroid 加载常用离线地图格式（开源的在线地图）。再讲支持map地图格式的数据。还有怎么绘制地图的网格，绘制网络分为两种，一种是直接在地图上绘制，监听缩放等级。还有一种是利用Fragment加一层进行绘制。

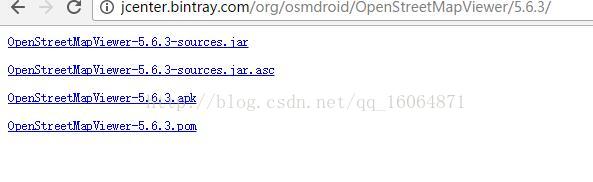

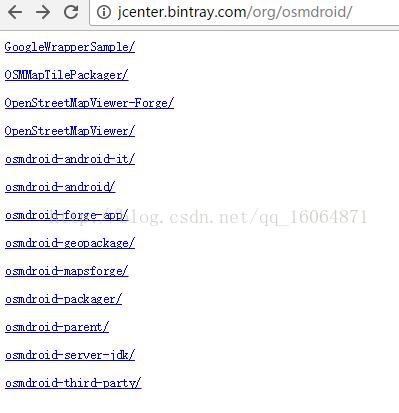

osmdroid 仓库地址：http://jcenter.bintray.com/org/osmdroid/osmdroid-android/  这里面有示例apk，还有源码以及文档。

github官网：https://github.com/osmdroid/osmdroid

mapsforge相关库的仓库地址：http://jcenter.bintray.com/org/mapsforge/

map地图格式文件下载：http://ftp-stud.hs-esslingen.de/pub/Mirrors/download.mapsforge.org/maps/

1，先看实现的界面

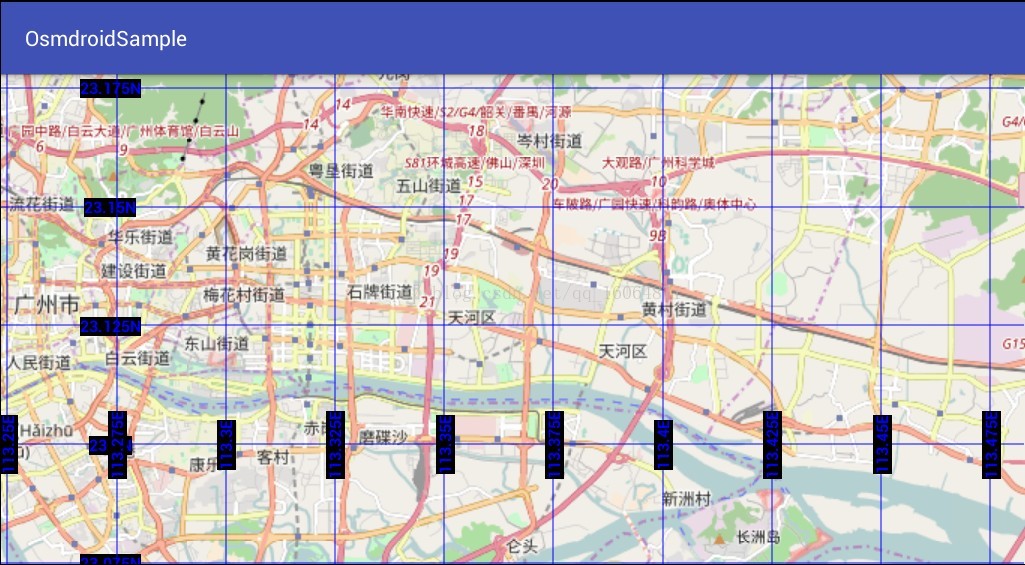

网格实现

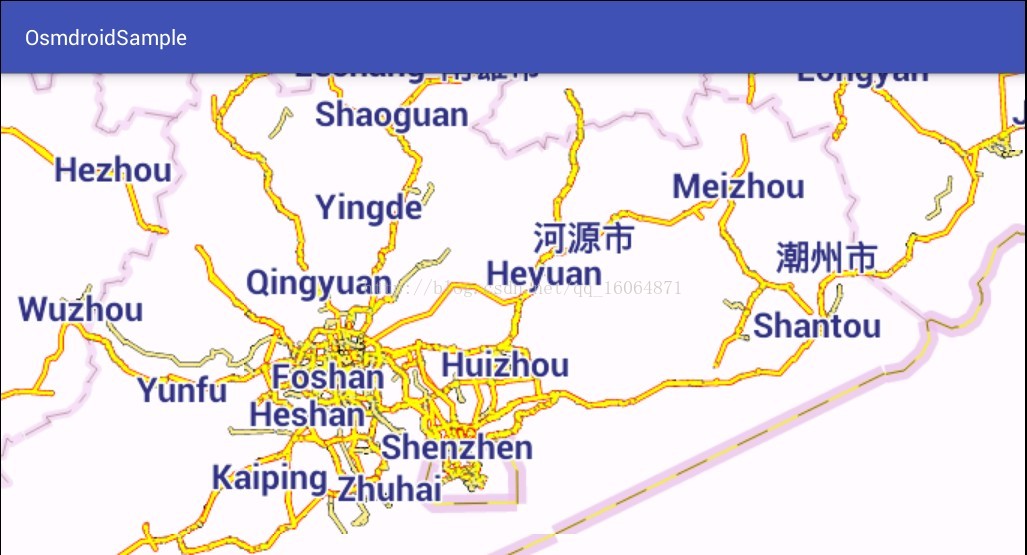

map地图格式



2，地图网格相关代码

直接加载版本，增加缩放监听即可

package com.osmdroid.sample;import android.graphics.Color;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.view.View;import org.osmdroid.events.MapListener;
import org.osmdroid.events.ScrollEvent;
import org.osmdroid.events.ZoomEvent;
import org.osmdroid.util.GeoPoint;
import org.osmdroid.views.MapView;
import org.osmdroid.views.overlay.FolderOverlay;
import org.osmdroid.views.overlay.gridlines.LatLonGridlineOverlay;public class DirectGridActivity extends AppCompatActivity implements View.OnClickListener {FolderOverlay activeLatLonGrid;private MapView mMapView;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_fragment);initView();}private void initView() {mMapView = (MapView)findViewById(R.id.mymapview);LatLonGridlineOverlay.setDefaults();mMapView.setMaxZoomLevel(20);mMapView.setMinZoomLevel(6);mMapView.getController().setZoom(12);mMapView.setTilesScaledToDpi(true);mMapView.getController().setCenter(new GeoPoint(23.12645, 113.365575));mMapView.setUseDataConnection(true);mMapView.setMultiTouchControls(true);// 触控放大缩小mMapView.getOverlayManager().getTilesOverlay().setEnabled(true);mMapView.setMapListener(mapListener);LatLonGridlineOverlay.fontSizeDp=16;LatLonGridlineOverlay.fontColor= Color.argb(255,0,255,0);LatLonGridlineOverlay.backgroundColor=Color.BLACK;LatLonGridlineOverlay.lineColor=LatLonGridlineOverlay.fontColor;updateGridlines();}MapListener mapListener = new MapListener() {@Overridepublic boolean onScroll(ScrollEvent scrollEvent) {updateGridlines();return false;}@Overridepublic boolean onZoom(ZoomEvent zoomEvent) {updateGridlines();return false;}};protected void updateGridlines(){if (mMapView==null)return; //happens during unit tests with rapid recycling of the fragmentif (activeLatLonGrid != null) {mMapView.getOverlayManager().remove(activeLatLonGrid);activeLatLonGrid.onDetach(mMapView);}LatLonGridlineOverlay.backgroundColor= Color.BLACK;LatLonGridlineOverlay.fontColor= Color.BLUE;LatLonGridlineOverlay.lineColor= Color.BLUE;activeLatLonGrid = LatLonGridlineOverlay.getLatLonGrid(this, mMapView);mMapView.getOverlays().add(activeLatLonGrid);}@Overridepublic void onClick(View v) {switch (v.getId()) {case R.id.button:break;}}
}

使用Fragment绘制格网

package com.osmdroid.sample;import android.os.Bundle;
import android.support.v4.app.FragmentManager;
import android.support.v7.app.AppCompatActivity;import com.osmdroid.sample.util.SampleGridlines;import org.osmdroid.tileprovider.tilesource.TileSourceFactory;
import org.osmdroid.util.GeoPoint;
import org.osmdroid.views.MapView;public class GridFragmentActivity extends AppCompatActivity  {private SampleGridlines mSampleGridlines = null;private MapView mapView;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_fragment);initView();}private void initView() {mapView = (MapView)findViewById(R.id.mymapview);//        mapView.setTileSource(TileSourceFactory.MAPNIK);mapView.setDrawingCacheEnabled(true);mapView.setMaxZoomLevel(20);mapView.setMinZoomLevel(6);mapView.getController().setZoom(12);mapView.getController().setCenter(new GeoPoint(23.12645, 113.365575));mapView.setUseDataConnection(true);mapView.setMultiTouchControls(true);// 触控放大缩小//是否显示地图数据源mapView.getOverlayManager().getTilesOverlay().setEnabled(false);FragmentManager fm = this.getSupportFragmentManager();if (fm.findFragmentByTag("SampleGridlines") == null) {mapView.setTileSource(TileSourceFactory.DEFAULT_TILE_SOURCE);mSampleGridlines = new SampleGridlines();fm.beginTransaction().add(R.id.samples_container, mSampleGridlines, "SampleGridlines").commit();}}}

这个类也是osmdroid里面示例代码来的。我稍微修改了一下。

package com.osmdroid.sample.util;import android.graphics.Color;import com.osmdroid.sample.util.MapViewBaseSampleFragment;import org.osmdroid.events.MapListener;
import org.osmdroid.events.ScrollEvent;
import org.osmdroid.events.ZoomEvent;
import org.osmdroid.util.GeoPoint;
import org.osmdroid.views.overlay.FolderOverlay;
import org.osmdroid.views.overlay.gridlines.LatLonGridlineOverlay;/*** An example on how to use the lat/lon gridline overlay.** basically, listen for map motion/zoom events and remove the old overlay, then add the new one.* you can also override the color scheme and font sizes for the labels and lines*/
public class SampleGridlines extends MapViewBaseSampleFragment implements MapListener {FolderOverlay activeLatLonGrid;@Overridepublic String getSampleTitle() {return "Lat/Lon Gridlines";}@Overrideprotected void addOverlays() {super.addOverlays();LatLonGridlineOverlay.setDefaults();mMapView.setMaxZoomLevel(20);mMapView.setMinZoomLevel(6);mMapView.getController().setZoom(12);mMapView.getController().setCenter(new GeoPoint(23.12645, 113.365575));mMapView.setTilesScaledToDpi(true);mMapView.setMapListener(this);LatLonGridlineOverlay.fontSizeDp=16;LatLonGridlineOverlay.fontColor= Color.argb(255,0,255,0);LatLonGridlineOverlay.backgroundColor=Color.BLACK;LatLonGridlineOverlay.lineColor=LatLonGridlineOverlay.fontColor;updateGridlines();}@Overridepublic boolean onScroll(ScrollEvent scrollEvent) {updateGridlines();return false;}@Overridepublic boolean onZoom(ZoomEvent zoomEvent) {updateGridlines();return false;}protected void updateGridlines(){if (mMapView==null)return; //happens during unit tests with rapid recycling of the fragmentif (activeLatLonGrid != null) {mMapView.getOverlayManager().remove(activeLatLonGrid);activeLatLonGrid.onDetach(mMapView);}LatLonGridlineOverlay.backgroundColor= Color.BLACK;LatLonGridlineOverlay.fontColor= Color.BLUE;LatLonGridlineOverlay.lineColor= Color.BLUE;activeLatLonGrid = LatLonGridlineOverlay.getLatLonGrid(getActivity(), mMapView);mMapView.getOverlays().add(activeLatLonGrid);}@Overridepublic void onDestroyView(){if (activeLatLonGrid!=null)activeLatLonGrid.onDetach(mMapView);activeLatLonGrid=null;super.onDestroyView();}}

还有这个类的父类我就不贴出来。感兴趣下载示例代码以及apk对照。很多东西多看几眼就明白了。接下来说加载map格式地图

3，map与mapsforge

相关的库

    compile(name: 'osmdroid-android-5.6.3', ext: 'aar')compile files('libs/mapsforge-map-android-0.6.1.jar')compile files('libs/mapsforge-map-0.6.1.jar')compile files('libs/mapsforge-core-0.6.1.jar')compile files('libs/mapsforge-map-reader-0.6.1.jar')


还有这三个类


在osmdroid 示例代码也是可以找到的，或者jar包。

            //加载map地图格式if(fileName.contains(".map")){File[] mapfile = new File[1];mapfile[0] = exitFile;XmlRenderTheme theme = null;try {theme = new AssetsRenderTheme(context, "renderthemes/","rendertheme-v4.xml");AndroidGraphicFactory.createInstance(context.getApplication());}catch (Exception ex){ex.printStackTrace();return;}MapsForgeTileProvider forge = new MapsForgeTileProvider(new SimpleRegisterReceiver(context),MapsForgeTileSource.createFromFiles(mapfile,theme, "rendertheme-v4"),null);mapView.setTileProvider(forge);return;}
里面涉及到一个assets目录下建一个文件夹renderthemes，把rendertheme-v4.xml拷贝进去，相当于一个读取默认样式的。

最后嘱咐加上权限，联网以及读取目录的。

4，附上几张图，多了解一下





资源下载：后面上传之后再更新。

本博客源码下载：http://download.csdn.net/detail/qq_16064871/9763983
