Verilog实现分频器时，计数注意事项

本文主要是介绍Verilog实现分频器时，计数注意事项，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

本来我是想设计一个四分频，但是结果却是六分频？

后来仔细分析了一下波形后，发现这是时序电路

代码：

module fenpinqi(clk, clr, q0, state);
input clk, clr;
output reg q0;
output reg [1:0] state;
always@(posedge clk)
begin
if(clr)
begin
q0 <= 0;
state <=2'b00;
end
if(!clr)
begin
if(state == 2'b10)
begin
q0 <= ~q0;
state <= 2'b00;
end
else
begin
state <= state +2'b01;
q0 <= q0;
end

end
end

endmodule

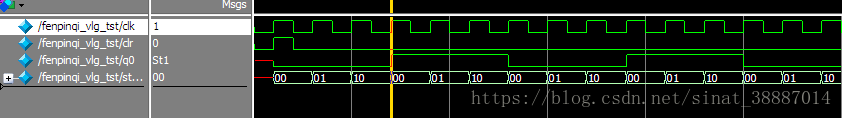

波形图为：

在state变成0010（2）的时候，Q0并没有实现反转，而在下一上升沿反转，导致变成了六分频

这是因为，当state=01（1）的时候，不反转，并且state+1，要进入下一个上升沿才进入state=2的if语句中实现反转
