Flink中的时间语义与Watermark概念

本文主要是介绍Flink中的时间语义与Watermark概念，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

一、时间语义

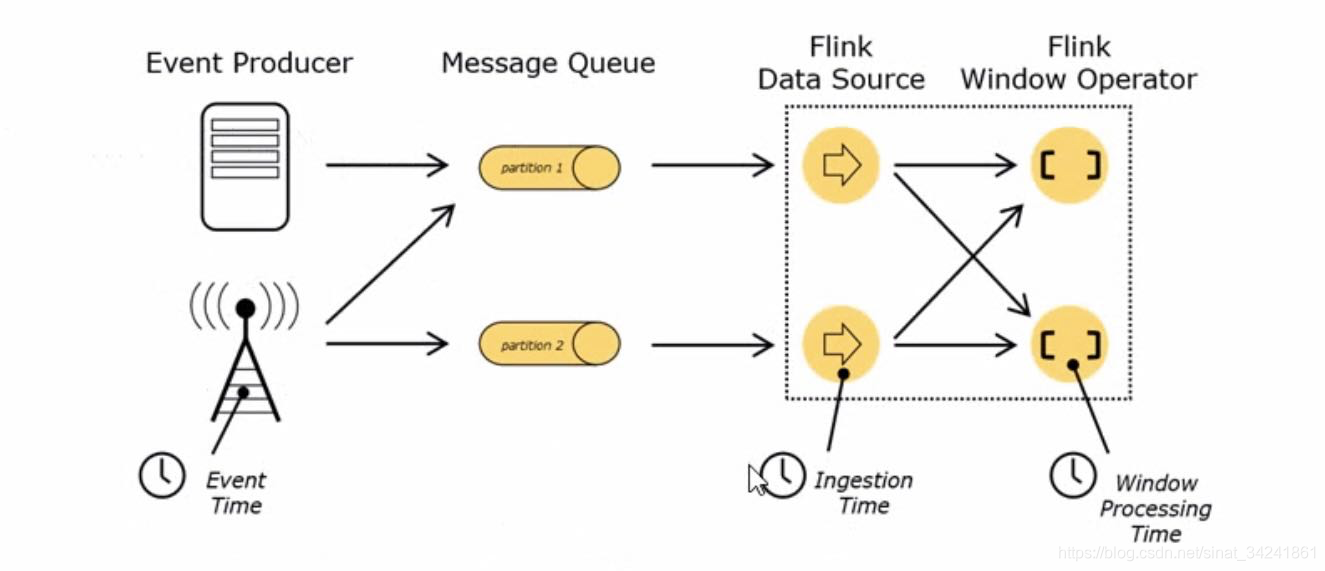

1.1 时间语义类型

在这里插入图片描述

Event Time：事件创建的时间
Ingestion Time：数据进入Flink的时间
Processing Time：执行操作算子的本地系统时间，与机器相关

问题：哪种时间语义更重要？

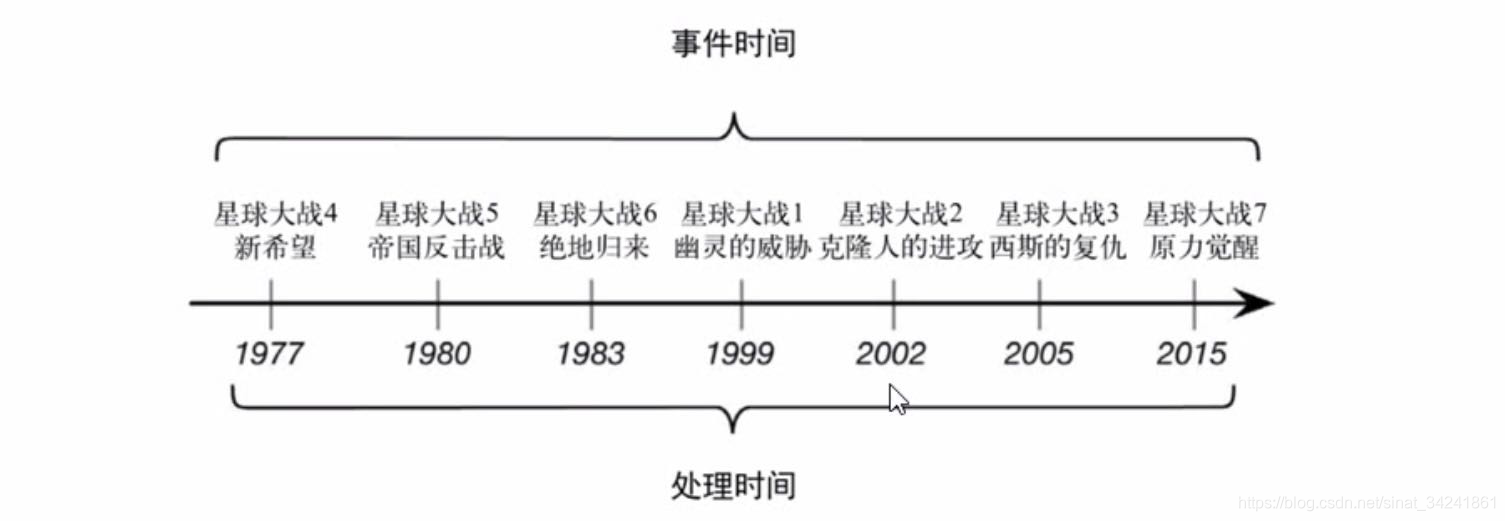

不同的时间语义有不同的应用场合，通常更关心的是事件时间
在这里插入图片描述

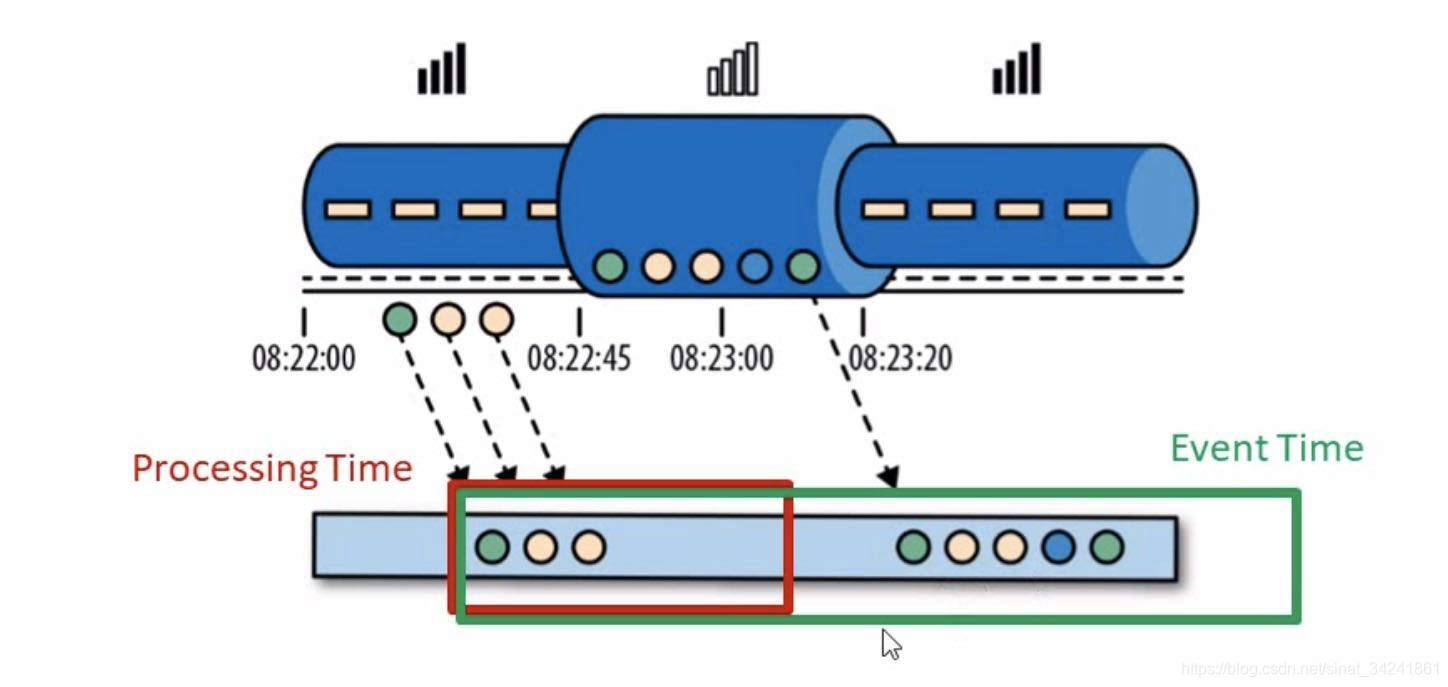

某些应用场合，不应该使用Processing Time。Event Time可以从日志数据的时间戳（timestamp）中提取

1.2 实际应用

public class WindowTest3_EventTimeWindow {public static void main(String[] args) throws Exception {StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();env.setParallelism(1);env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime); //默认是处理时间// socket文本流DataStream<String> inputStream = env.socketTextStream("localhost", 7777);// 转换成SensorReading类型// java8 中的lamda表达式DataStream<SensorReading> dataStream = inputStream.map(line -> {String[] fields = line.split(",");return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));});env.execute();}
}

二、水位线（Watermark）

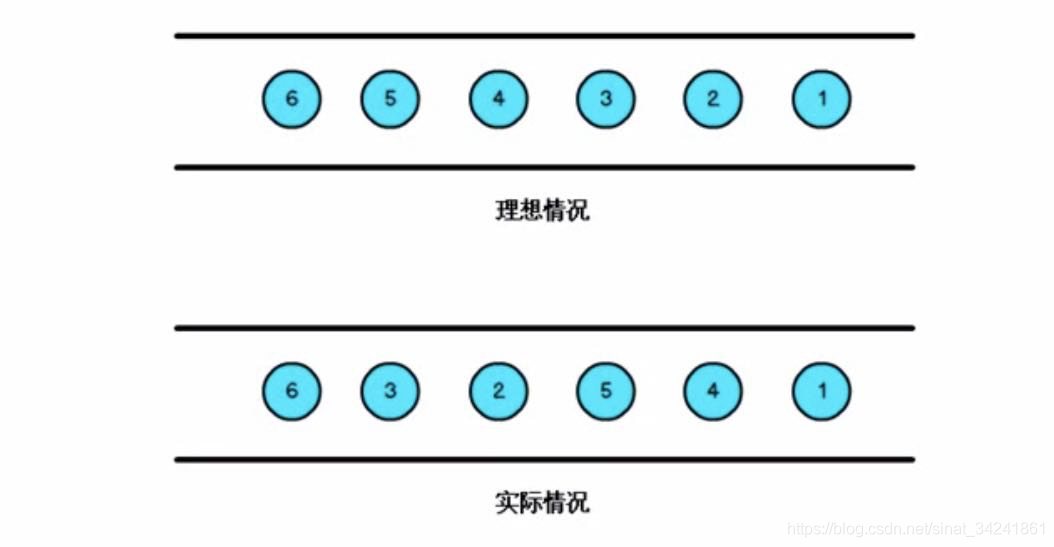

乱序数据的影响

当 Flink 以 Event Time 模式处理数据流时，它会根据数据里的时间戳来处理基于时间的算子
由于网络、分布式等原因，会导致乱序数据的产生

怎样避免乱序数据带来的计算不正确问题呢？

遇到一个时间戳达到了窗口关闭时间，不应该立刻触发窗口计算，而是等待一段时间，等迟到的数据来了再关闭窗口

Watermark是一种衡量Event Time进展的机制，可以设定延迟触发
Watermark是用于处理乱序事件的，处理乱序事件正确的方法，通常是用Watermark机制结合window来实现
数据流中的Watermark用于表示 timestamp小于Watermark 的数据，都已经到达了。因此，window的执行也是由Watermark触发的
watermark用来让程序自己平衡延迟和结果正确性

2.1 Flink三种方法保证数据准确性（三重保证）

（1）Watermark，可以保证 几百毫秒内 的乱序数据的准确性
（2）在（1）的基础上，可以再使用 allowedLateness 设置等待时间
（3）在（2）的基础上，可以再使用侧输出流

2.2 Watermark的特点

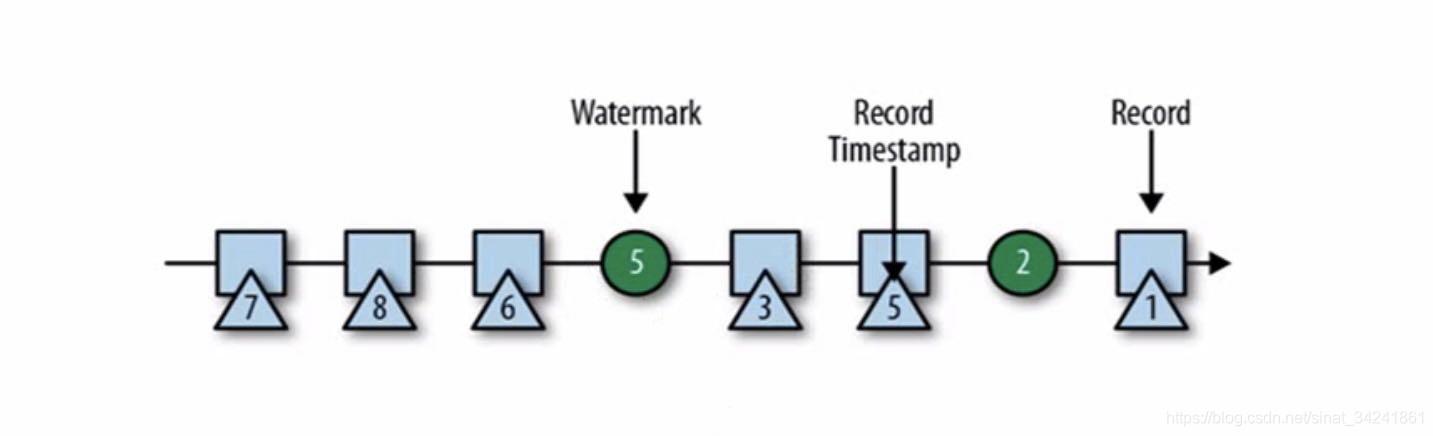

Watermark是一条特殊的数据记录
Watermark必须单调递增，以确保任务的事件时间时钟在向前推进，而不是在后退
Watermark与数据的时间戳相关

2.3 Watermark的传递

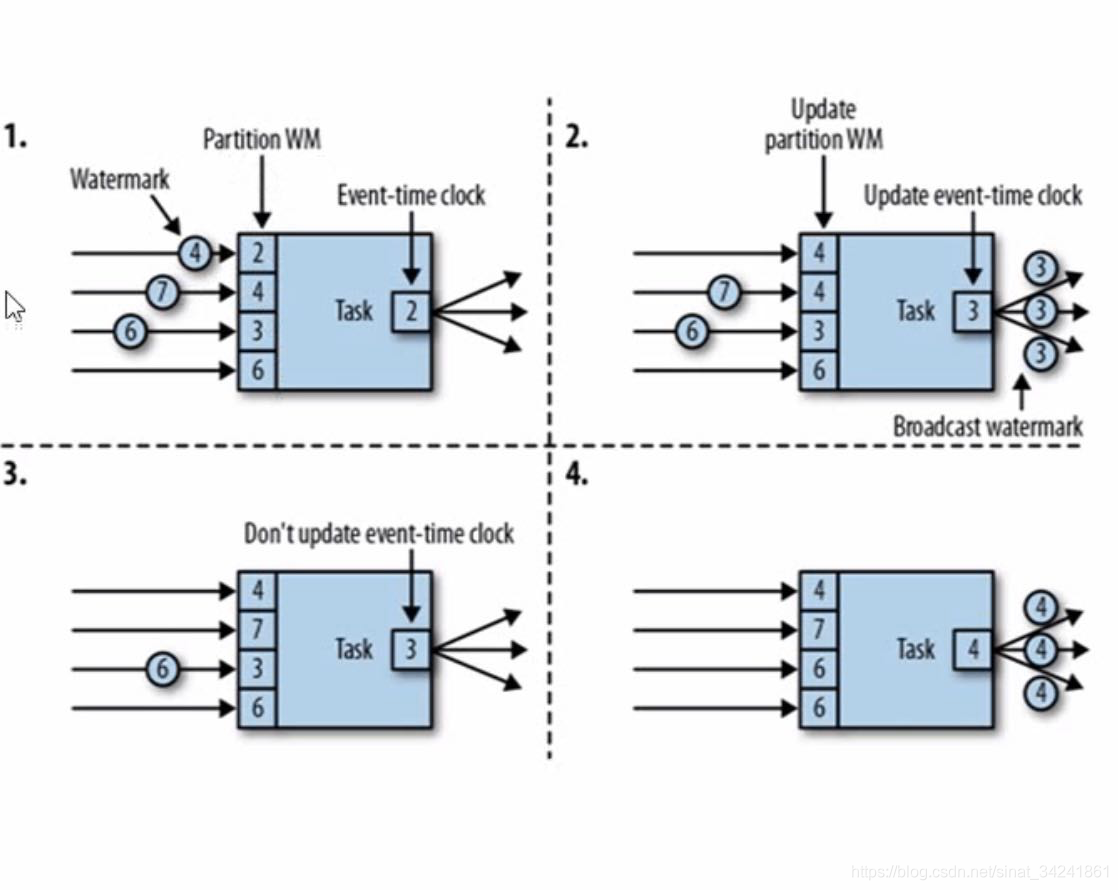

多个分区Watermark不同时，取最小值的Watermark，再将新的Watermark广播给下游算子；Watermark不更新时，不用广播
在这里插入图片描述

2.4 Watermark的引入

Event Time的使用一定要指定数据源中的时间戳；
调用dataStream.assignTimestampsAndWatermarks方法，传入一个BoundedOutOfOrdernessTimestampExtractor，即可指定Watermark

public class WindowTest4_UDFTimeStampAssigner {public static void main(String[] args) throws Exception {StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();env.setParallelism(1);env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime); //默认是处理时间// socket文本流DataStream<String> inputStream = env.socketTextStream("localhost", 7777);// 转换成SensorReading类型// java8 中的lamda表达式DataStream<SensorReading> dataStream = inputStream.map(line -> {String[] fields = line.split(",");return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));});//升序数据设置事件时间和watermarkdataStream.assignTimestampsAndWatermarks(new AscendingTimestampExtractor<SensorReading>() {@Overridepublic long extractAscendingTimestamp(SensorReading element) {return element.getTimestamp() * 1000L;}});//乱序数据设置时间戳和watermark//BoundedOutOfOrdernessTimestampExtractor 有界乱序时间戳提取器dataStream.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor<SensorReading>(Time.seconds(2)) {@Overridepublic long extractTimestamp(SensorReading sensorReading) {return sensorReading.getTimestamp() * 1000L;}});env.execute();}
}

自定义的周期分配器：

public static class MyPeriodicAssigner implements AssignerWithPeriodicWatermarks<SensorReading>{private Long bound = 60 * 1000L; //延迟一分钟private Long maxTs = Long.MIN_VALUE; //当前最大时间戳@Nullable@Overridepublic Watermark getCurrentWatermark() {return new Watermark(maxTs - bound);}@Overridepublic long extractTimestamp(SensorReading element, long previousElementTimestamp) {maxTs = Math.max(maxTs, element.getTimestamp());return element.getTimestamp();}
}

自定义的断点分配器：

//断点分配器
public static class MyPunctuatedAssigner implements AssignerWithPunctuatedWatermarks<SensorReading>{private Long bound = 60 * 1000L; //延迟一分钟@Nullable@Overridepublic Watermark checkAndGetNextWatermark(SensorReading lastElement, long extractedTimestamp) {if(lastElement.getId().equals("sensor_1")){return new Watermark(extractedTimestamp - bound);}else {return null;}}@Overridepublic long extractTimestamp(SensorReading element, long previousElementTimestamp) {return element.getTimestamp();}
}

2.5 Watermark的设定原则

在Flink中，watermark由应用程序开发人员生成，这种通常需要对相应的领域有一定的了解
如果watermark设置的延迟太久，收到结果的速度可能就会很慢，解决办法是在水位线到达之前输出一个近似结果
如果watermark到达太早，则可能使收到错误结果，不过Flink处理迟到数据的机制可以解决这个问题

事件时间语义下的窗口测试代码1：

public class WindowTest3_EventTimeWindow {public static void main(String[] args) throws Exception {StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();env.setParallelism(1);env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime); //默认是处理时间// socket文本流DataStream<String> inputStream = env.socketTextStream("localhost", 7777);// 转换成SensorReading类型，分配时间戳和watermark// java8 中的lamda表达式DataStream<SensorReading> dataStream = inputStream.map(line -> {String[] fields = line.split(",");return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));});/*   //升序数据设置事件时间和watermarkdataStream.assignTimestampsAndWatermarks(new AscendingTimestampExtractor<SensorReading>() {@Overridepublic long extractAscendingTimestamp(SensorReading element) {return element.getTimestamp() * 1000L;}});*///乱序数据设置时间戳和watermark//BoundedOutOfOrdernessTimestampExtractor 有界乱序时间戳提取器dataStream.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor<SensorReading>(Time.seconds(2)) {@Overridepublic long extractTimestamp(SensorReading sensorReading) {return sensorReading.getTimestamp() * 1000L;}});// 基于事件时间的开窗聚合，统计15秒内温度的最小值SingleOutputStreamOperator<SensorReading> minTempStream  = dataStream.keyBy("id").timeWindow(Time.seconds(15)).minBy("temperature");minTempStream.print("minTemp");env.execute();}
}

事件时间语义下的窗口测试代码2----迟到数据处理：

public class WindowTest3_EventTimeWindow {public static void main(String[] args) throws Exception {StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();env.setParallelism(1);env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime); //默认是处理时间// socket文本流DataStream<String> inputStream = env.socketTextStream("localhost", 7777);// 转换成SensorReading类型，分配时间戳和watermark// java8 中的lamda表达式DataStream<SensorReading> dataStream = inputStream.map(line -> {String[] fields = line.split(",");return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));});/*   //升序数据设置事件时间和watermarkdataStream.assignTimestampsAndWatermarks(new AscendingTimestampExtractor<SensorReading>() {@Overridepublic long extractAscendingTimestamp(SensorReading element) {return element.getTimestamp() * 1000L;}});*///乱序数据设置时间戳和watermark//BoundedOutOfOrdernessTimestampExtractor 有界乱序时间戳提取器dataStream.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor<SensorReading>(Time.seconds(2)) {@Overridepublic long extractTimestamp(SensorReading sensorReading) {return sensorReading.getTimestamp() * 1000L;}});OutputTag<SensorReading> outputTag = new OutputTag<SensorReading>("late") {};// 基于事件时间的开窗聚合，统计15秒内温度的最小值SingleOutputStreamOperator<SensorReading> minTempStream  = dataStream.keyBy("id").timeWindow(Time.seconds(15)).allowedLateness(Time.minutes(1)).sideOutputLateData(outputTag).minBy("temperature");minTempStream.print("minTemp");minTempStream.getSideOutput(outputTag).print("late");env.execute();}
}
