SWAN之ikev2协议ip-two-pools-v4v6配置测试

2023-12-19 09:58

本文主要是介绍SWAN之ikev2协议ip-two-pools-v4v6配置测试,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

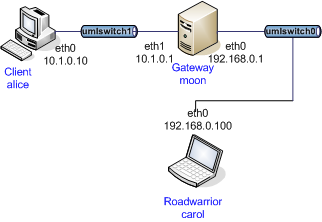

本测试主要验证远程用户carol通过设置ipsec.conf文件中的leftsourceip等于%config4和%config6,在与网关moon建立连接时,请求获取虚拟IPv4和IPv6地址的功能。测试中moon网关在rightsourceip字段定义了IPv4和IPv6的虚拟地址段。连接建立之后,IPv4和IPv6的流量都将被封装在隧道内。本次测试拓扑如下:
在这里插入图片描述

主机配置

carol的配置文件:ikev2/ip-two-pools-v4v6/hosts/carol/etc/ipsec.conf,内容如下,主要注意是这里的leftsourceip字段值%config4和%config6,表示carol主机请求虚拟IPv4和IPv6地址。将在IKE_AUTH消息中包含相应Configuration载荷。

conn homeleft=PH_IP_CAROLleftsourceip=%config4,%config6leftcert=carolCert.pemleftid=carol@strongswan.orgright=PH_IP_MOONrightid=@moon.strongswan.orgrightsubnet=0.0.0.0/0,::/0auto=add

网关配置

moon的配置文件:ikev2/ip-two-pools-v4v6/hosts/moon/etc/ipsec.conf,内容如下,rightsourceip字段指定了分配给对端的IPv4和IPv6地址。

conn rwleft=PH_IP_MOONleftcert=moonCert.pemleftid=@moon.strongswan.orgleftsubnet=10.1.0.0/16,fec1::0/16rightsourceip=10.3.0.0/28,fec3::/120right=%anyauto=add

测试准备阶段

配置文件:ikev2/ip-two-pools-v4v6/pretest.dat,内容为通常的ipsec连接的启动语句。另外,使用在alice主机上为IPv6增加默认网关fec1::1。

alice::ip -6 route add default via fec1:\:1

测试阶段

配置文件:ikev2/ip-two-pools-v4v6/evaltest.dat内容如下。在moon网关上使用ipsec leases命令确认由10.3.0.0/28网段分配给carol的虚拟IP地址为10.3.0.1。以及通告intpool地址池分配给alice的虚拟IP地址10.4.0.1。

carol::cat /var/log/daemon.log::installing new virtual IP 10.3.0.1::YES
carol::cat /var/log/daemon.log::installing new virtual IP fec3:\:1::YES
carol::cat /var/log/daemon.log::TS 10.3.0.1/32 fec3:\:1/128 === 10.1.0.0/16 fec1:\:/16::YES
carol::ping -c 1 PH_IP_MOON::64 bytes from PH_IP_MOON: icmp_.eq=1::YES
carol::ping6 -c 1 ip6-alice.strongswan.org::64 bytes from ip6-alice.strongswan.org.*: icmp_seq=1::YES

以下为moon网关上strongswan进程记录的虚拟IP地址分配信息。

moon charon: 11[IKE] peer requested virtual IP %any
moon charon: 11[CFG] assigning new lease to 'carol@strongswan.org'
moon charon: 11[IKE] assigning virtual IP 10.3.0.1 to peer 'carol@strongswan.org'
moon charon: 11[IKE] peer requested virtual IP %any6
moon charon: 11[CFG] assigning new lease to 'carol@strongswan.org'
moon charon: 11[IKE] assigning virtual IP fec3::1 to peer 'carol@strongswan.org'

以下为主机carol上strongswan进程的日志信息,可见IPv4和IPv6虚拟地址的安装记录,以及TS字段的信息。

carol charon: 14[IKE] installing new virtual IP 10.3.0.1
carol charon: 14[IKE] installing new virtual IP fec3::1
carol charon: 14[CFG] selected proposal: ESP:AES_CBC_128/HMAC_SHA2_256_128/NO_EXT_SEQ
carol charon: 14[IKE] CHILD_SA home{1} established with SPIs c43fda65_i c55b6f06_o and TS 10.3.0.1/32 fec3::1/128 === 10.1.0.0/16 fec1::/16

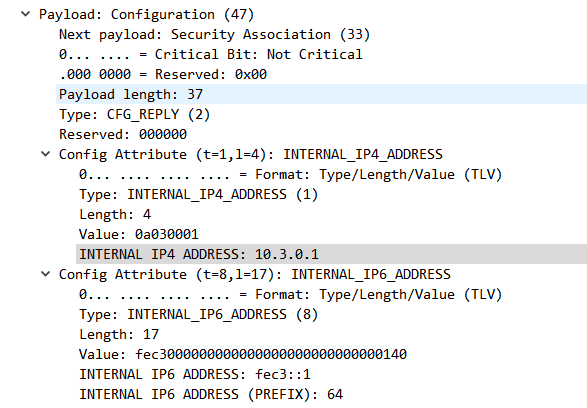

以下为IKE_AUTH响应报文中分配的IP地址信息。
在这里插入图片描述

以下为carol主机上执行ping6命令测试到alice的IPv6地址连通性的报文,其封装在IPv4隧道内。

在这里插入图片描述

以下为安全策略:

src fec1::/16 dst fec3::1/128 uid 0dir out action allow index 1697 priority 326271 ptype main share any flag  (0x00000000)lifetime current:0(bytes), 0(packets)add 2019-11-08 09:26:51 use 2019-11-08 09:26:51tmpl src 192.168.0.1 dst 192.168.0.100proto esp spi 0xc43fda65(3292519013) reqid 1(0x00000001) mode tunnel
src fec3::1/128 dst fec1::/16 uid 0dir fwd action allow index 1690 priority 326271 ptype main share any flag  (0x00000000)lifetime current:0(bytes), 0(packets)add 2019-11-08 09:26:51 use 2019-11-08 09:26:51tmpl src 192.168.0.100 dst 192.168.0.1proto esp spi 0x00000000(0) reqid 1(0x00000001) mode tunnel
src fec3::1/128 dst fec1::/16 uid 0dir in action allow index 1680 priority 326271 ptype main share any flag  (0x00000000)lifetime current:0(bytes), 0(packets)add 2019-11-08 09:26:51 use -tmpl src 192.168.0.100 dst 192.168.0.1proto esp spi 0x00000000(0) reqid 1(0x00000001) mode tunnel

strongswan测试版本: 5.8.1

END
