SWAN之ikev2协议ip-two-pools配置测试

2023-12-19 09:58

本文主要是介绍SWAN之ikev2协议ip-two-pools配置测试,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

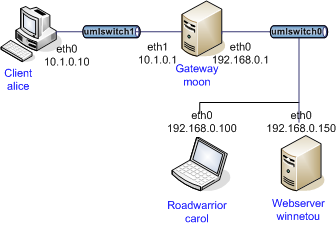

本测试主要验证远程用户carol和alice,通过设置ipsec.conf文件中的leftsourceip等于%config,在与网关moon建立连接时,请求获取虚拟IP地址的功能。测试中moon网关定义了两个连接,对应于moon的接口eth0和eth1,分别用于服务carol和alice主机,并且定义了两个地址池分配虚拟IP地址。本次测试拓扑如下:

在这里插入图片描述

主机配置

carol的配置文件:ikev2/ip-two-pools/hosts/carol/etc/ipsec.conf,内容如下,主要注意是这里的leftsourceip字段值%config,表示carol主机请求虚拟IP地址。将在IKE_AUTH消息中包含Configuration载荷。alice主机的配置与此类似,其leftsourceip字段也配置为%config。

conn homeleft=PH_IP_CAROLleftsourceip=%configleftcert=carolCert.pemleftid=carol@strongswan.orgleftfirewall=yesright=PH_IP_MOONrightid=@moon.strongswan.orgauto=add

网关配置

moon的配置文件:ikev2/ip-two-pools/hosts/moon/etc/ipsec.conf,内容如下,配置了两个连接int和ext,其中int的IP地址为PH_IP_MOON1(10.1.0.1),即eth1,与alice主机在一个网段,rightsourceip配置为10.4.0.0/28,将由此网段中为alice分配虚拟IP地址。连接ext的IP地址为PH_IP_MOON(192.168.0.1),即eth0接口IP,与carol主机在同一个网段,rightsourceip配置为10.3.0.0/28,将由此网段中为carol分配虚拟IP地址。

conn int left=PH_IP_MOON1rightsourceip=10.4.0.0/28auto=addconn ext left=PH_IP_MOONrightsourceip=10.3.0.0/28auto=add

测试准备阶段

配置文件:ikev2/ip-two-pools/pretest.dat,内容为通常的ipsec连接的启动语句。另外,使用ipsec pool工具创建了两个地址池,其中地址池pool0仅添加了一个IP地址10.3.0.1;地址池pool1中也添加了一个IP地址10.3.1.1。当第一个地址池中的IP发配完之后,将使用第二个地址池。

moon::cat /usr/local/share/strongswan/templates/database/sql/sqlite.sql > /etc/db.d/ipsec.sql
moon::cat /etc/db.d/ipsec.sql | sqlite3 /etc/db.d/ipsec.db
moon::ipsec pool --add pool0 --start 10.3.0.1 --end 10.3.0.1 --timeout 48 2> /dev/null
moon::ipsec pool --add pool1 --start 10.3.1.1 --end 10.3.1.1 --timeout 48 2> /dev/null

测试阶段

配置文件:ikev2/ip-two-pools/evaltest.dat内容如下。在moon网关上使用ipsec leases命令确认虚拟地址的租约信息。在两个主机carol和alice上的strongswan进程记录中检查各自虚拟IP地址的安装信息,carol主机得到了ext连接中地址池中的IP:10.3.0.1。alice得到了int连接地址池中的IP:10.4.1.1。

moon:: ipsec leases 10.3.0.0/28 2> /dev/null::1/14, 1 online::YES
moon:: ipsec leases 10.4.0.0/28 2> /dev/null::1/14, 1 online::YES
moon:: ipsec leases 10.3.0.0/28 PH_IP_CAROL1 2> /dev/null::carol@strongswan.org::YES
moon:: ipsec leases 10.4.0.0/28 10.4.0.1 2> /dev/null::alice@strongswan.org::YES
carol::cat /var/log/daemon.log::installing new virtual IP PH_IP_CAROL1::YES
alice::cat /var/log/daemon.log::installing new virtual IP 10.4.0.1::YES

strongswan测试版本: 5.8.1

END
