汉字点阵字库原理

汉字编码

1、区位码

在国标 GD2312—80 中规定，所有的国标汉字及符号分配在一个 94 行、94 列的方阵中，方阵的每一行称为一个“区”，编号为 01 区到 94 区，每一列称为一个“位”，编号为01 位到 94 位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的“区位码”。区位码的前两位是它的区号，后两位是它的位号。用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的区位码。汉字“母”字的区位码是 3624，表明它在方阵的 36 区 24 位，问号“?”的区位码为0331，则它在 03 区 31位。

2、机内码

汉字的机内码是指在计算机中表示一个汉字的编码。机内码与区位码稍有区别。如上所述，汉字区位码的区码和位码的取值均在 1-94 之间，如直接用区位码作为机内码，就会与基本 ASCII 码混淆。为了避免机内码与基本 ASCII 码的冲突，需要避开基本 ASCII 码中的控制码(00H~1FH)，还需与基本 ASCII 码中的字符相区别。为了实现这两点，可以先在区码和位码分别加上 20H，在此基础上再加 80H(此处“H”表示前两位数字为十六进制数)。经过这些处理，用机内码表示一个汉字需要占两个字节，分别 称为高位字节和低位字节，这两位字节的机内码按如下规则表示：
高位字节 = 区码 + 20H + 80H(或区码 + A0H)
低位字节 = 位码 + 20H + 80H(或位码 + AOH)
由于汉字的区码与位码的取值范围的十六进制数均为 01H-5EH(即十进制的 01-94)，所以汉字的高位字节与低位字节的取值范围则为 A1H~FEH(即十进制的 161-254)。
例如，汉字“啊”的区位码为 1601，区码和位码分别用十六进制表示即为 1001H，它的机内码的高位字节为 B0H，低位字节为 A1H，机内码就是 B0A1H。

点阵字库结构

在汉字的点阵字库中，每个字节的每个位都代表一个汉字的一个点，每个汉字都是由一个矩形的点阵组成，0 代表没有，1 代表有点，将 0 和 1 分别用不同颜色画出，就形成了一个汉字，常用的点阵矩阵有 12x12, 14x14, 16x16 三种字库。字库根据字节所表示点的不同有分为横向矩阵和纵向矩阵，目前多数的字库都是横向矩阵的存储方式(用得最多的应该是早期 UCDOS 字库)，纵向矩阵一般是因为有某些液晶是采用纵向扫描显示法，为了提高显示速度，于是便把字库矩阵做成纵向，省得在显示时还要做矩阵转换。我们接下去所描述的都是指横向矩阵字库。在此实验里，我们运用的点阵矩阵为24x24的字库。

汉字点阵获取

1、利用区位码获取汉字

汉字点阵字库是根据区位码的顺序进行存储的，因此，我们可以根据区位来获取一个字库的点阵，它的计算公式如下：
点阵起始位置 = ((区码- 1)x94 + (位码 – 1)) x 汉字点阵字节数
获取点阵起始位置后，我们就可以从这个位置开始，读取出一个汉字的点阵。

2、利用汉字机内码获取汉字

前面我们己经讲过，汉字的区位码和机内码的关系如下：
机内码高位字节 = 区码 + 20H + 80H(或区码 + A0H)
机内码低位字节 = 位码 + 20H + 80H(或位码 + AOH)
反过来说，我们也可以根据机内码来获得区位码：
区码 = 机内码高位字节 - A0H
位码 = 机内码低位字节 - AOH
将这个公式与获取汉字点阵的公式进行合并计就可以得到汉字的点阵位置。

Ubuntu 下调用 opencv 在图片显示字符数据

1、创建文件夹

在虚拟机中调取终端，输入指令：mkdir word 创建一个名为word的文件夹；
输入指令：cd word，进入该文件夹；

2、放入文件

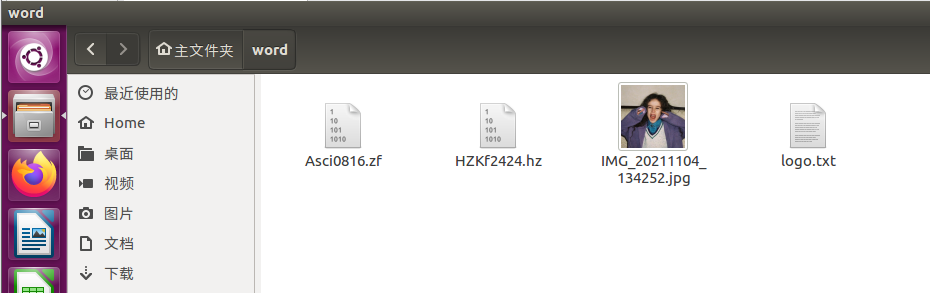

将需要的项目文件放入该文件夹中，其中包括24 点阵汉字库（宽度 x 高度 = 24x24）、16 点阵 ASCII 字库（宽度 x 高度 = 8x16）以及需要显示的字符数据的文本文件和需要显示的图片。

3、编写代码

输入指令：gedit test.cpp，创建一个cpp文件来编写代码：

代码编写：

#include<iostream>
#include<opencv/cv.h>
#include"opencv2/opencv.hpp"
#include<opencv/cxcore.h>
#include<opencv/highgui.h>
#include<math.h>using namespace cv;
using namespace std;void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset);
void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset);
void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path);int main(){String image_path="IMG_20211104_134252.jpg";//图片的名字char* logo_path="logo.txt";//汉字文件的名字put_text_to_image(700,700,image_path,logo_path);//change txt placereturn 0;
}void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset){//绘制的起点坐标Point p;p.x = x_offset;p.y = y_offset;//存放ascii字膜char buff[16];           //打开ascii字库文件FILE *ASCII;if ((ASCII = fopen("Asci0816.zf", "rb")) == NULL){printf("Can't open ascii.zf,Please check the path!");//getch();exit(0);}fseek(ASCII, offset, SEEK_SET);fread(buff, 16, 1, ASCII);int i, j;Point p1 = p;for (i = 0; i<16; i++)                  //十六个char{p.x = x_offset;for (j = 0; j < 8; j++)              //一个char八个bit{p1 = p;if (buff[i] & (0x80 >> j))    /*测试当前位是否为1*/{/*由于原本ascii字膜是8*16的，不够大，所以原本的一个像素点用4个像素点替换，替换后就有16*32个像素点ps：感觉这样写代码多余了，但目前暂时只想到了这种方法*/circle(image, p1, 0, Scalar(0, 0, 255), -1);p1.x++;circle(image, p1, 0, Scalar(0, 0, 255), -1);p1.y++;circle(image, p1, 0, Scalar(0, 0, 255), -1);p1.x--;circle(image, p1, 0, Scalar(0, 0, 255), -1);}						p.x+=2;            //原来的一个像素点变为四个像素点，所以x和y都应该+2}p.y+=2;}
}
void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset){//在图片上画汉字Point p;p.x=x_offset;p.y=y_offset;FILE *HZK;char buff[72];//72个字节，用来存放汉字的if((HZK=fopen("HZKf2424.hz","rb"))==NULL){printf("Can't open HZKf2424.hz,Please check the path!");exit(0);//退出}fseek(HZK, offset, SEEK_SET);/*将文件指针移动到偏移量的位置*/fread(buff, 72, 1, HZK);/*从偏移量的位置读取72个字节，每个汉字占72个字节*/bool mat[24][24];//定义一个新的矩阵存放转置后的文字字膜int i,j,k;for (i = 0; i<24; i++)                 /*24x24点阵汉字，一共有24行*/{for (j = 0; j<3; j++)                /*横向有3个字节，循环判断每个字节的*/for (k = 0; k<8; k++)              /*每个字节有8位，循环判断每位是否为1*/if (buff[i * 3 + j] & (0x80 >> k))    /*测试当前位是否为1*/{mat[j * 8 + k][i] = true;          /*为1的存入新的字膜中*/}else {mat[j * 8 + k][i] = false;}}for (i = 0; i < 24; i++){p.x = x_offset;for (j = 0; j < 24; j++){		if (mat[i][j])circle(image, p, 1, Scalar(255, 0, 0), -1);		  //写(替换)像素点p.x++;                                                //右移一个像素点}p.y++;                                                    //下移一个像素点}
}void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path){//将汉字弄上图片
//x和y就是第一个字在图片上的起始坐标//通过图片路径获取图片Mat image=imread(image_path);int length=19;//要打印的字符长度（打印多少字节长度就为多少，根据自己的情况调整）unsigned char qh,wh;//定义区号，位号unsigned long offset;//偏移量unsigned char hexcode[30];//用于存放记事本读取的十六进制,记得要用无符号FILE* file_logo;if ((file_logo = fopen(logo_path, "rb")) == NULL){printf("Can't open txtfile,Please check the path!");//getch();exit(0);}fseek(file_logo, 0, SEEK_SET);fread(hexcode, length, 1, file_logo);int x =x_offset,y = y_offset;//x,y:在图片上绘制文字的起始坐标for(int m=0;m<length;){if(hexcode[m]==0x23){break;//读到#号时结束}else if(hexcode[m]>0xaf){qh=hexcode[m]-0xaf;//使用的字库里是以汉字啊开头，而不是以汉字符号开头wh=hexcode[m+1] - 0xa0;//计算位码offset=(94*(qh-1)+(wh-1))*72L;paint_chinese(image,x,y,offset);/*计算在汉字库中的偏移量对于每个汉字，使用24*24的点阵来表示的一行有三个字节，一共24行，所以需要72个字节来表示*/m=m+2;//一个汉字的机内码占两个字节，x+=24;//一个汉字为24*24个像素点，由于是水平放置，所以是向右移动24个像素点}else{//当读取的字符为ASCII码时wh=hexcode[m];offset=wh*16l;//计算英文字符的偏移量paint_ascii(image,x,y,offset);m++;//英文字符在文件里表示只占一个字节，所以往后移一位就行了x+=16;}}cv::imshow("image", image);cv::waitKey();
}

注:图片名称需要根据自己的图片名称进行更改。文字所显示的坐标也可以自己更改。

4、运行结果

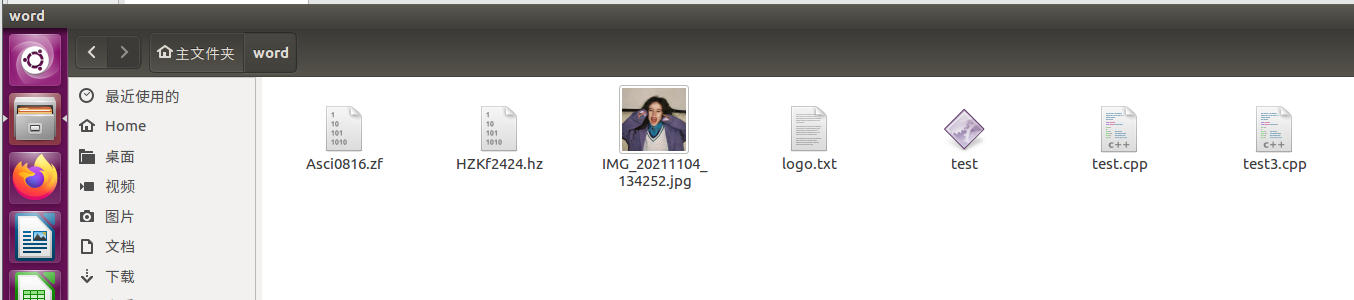

输入指令：g++ test.cpp -o test `pkg-config --cflags --libs opencv``；编译刚刚写好的代码：

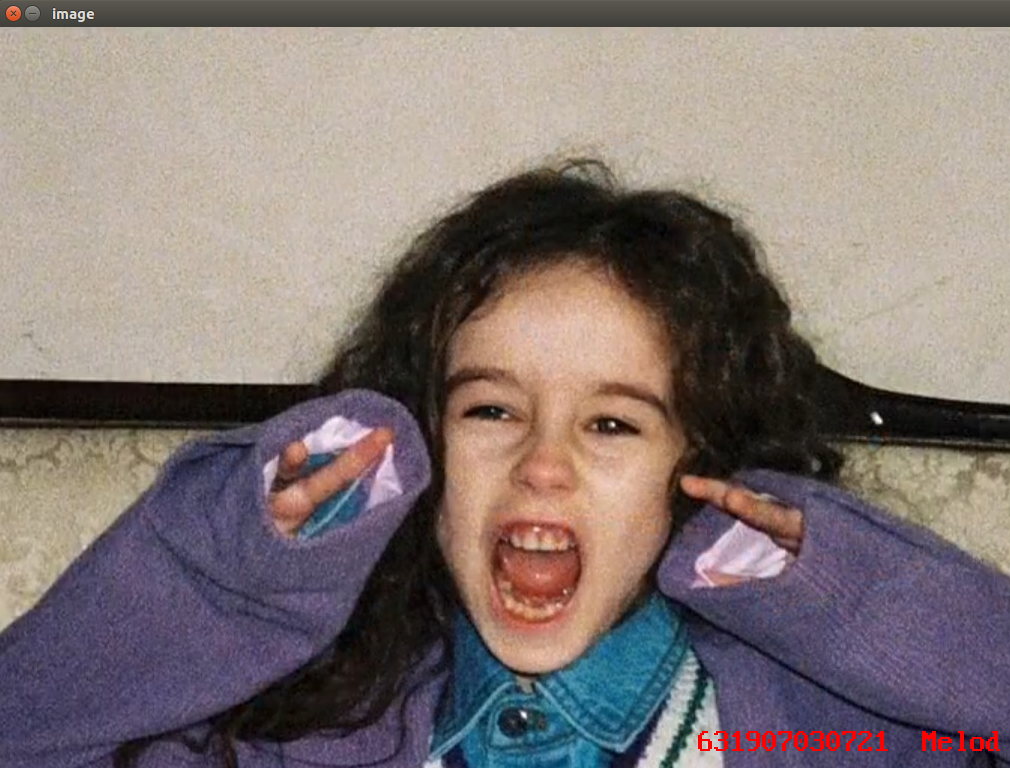

再输入指令：./test，就可以看到运行后的图像和文字了。

参考资料

汉字点阵字库资料
