首先要知道DDR3的一些时钟含义：
1.DDR3接口时钟：也就是DDR3接口传输速率
2.等效时钟：因为数据在接口双沿采样，因此等效时钟为接口时钟的两倍。
3.DDR3芯片内核工作时钟：DDR3存储芯片内部存储阵列的时钟。

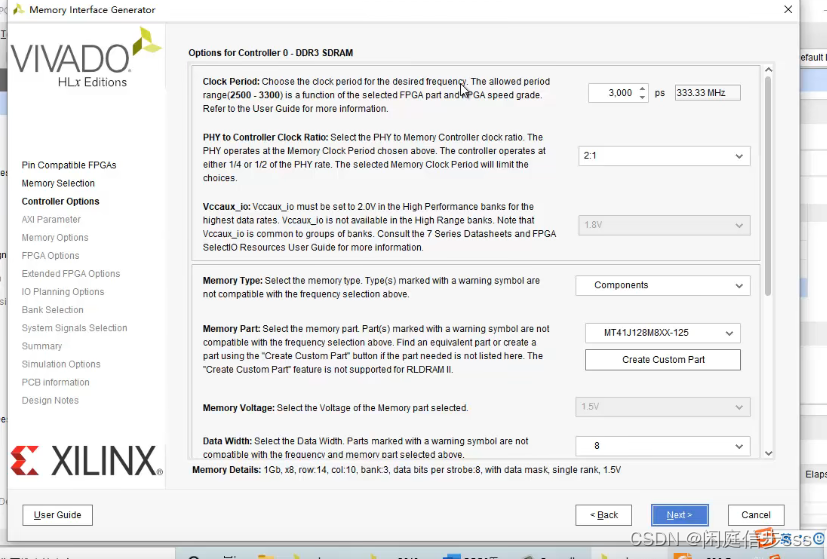

clock period这里就是DDR3接口时钟频率。
PHY to Controler CLock Ratio：2:1或者4:1；
4:1：接口时钟频率为400MHZ,那么读写的数据到用户逻辑测，工作时钟就是100MHZ.
ui数据接口位宽：同时这个比例会影响到ui接口的数据位宽；
2:1时，ui位宽是物理层位宽的4倍，4:1时，ui位宽是物理层位宽的8倍。
从时钟频率和数据匹配的角度也能得出这个计算关系是正确的。
input clock period：输入时钟频率，这是输入给MIG 核的时钟，IP核内部会自己调用pll和MMCM 来产生自己的工作时钟
