一、软件体系结构的描述方法
1、图形表达工具：采用矩形框和有向线段组合，矩形框代表抽象构件、有向线段代表连接件。
2、模块内连接语言：module interconnection language MIL
3、基于软构件的系统描述语言:有许多特定形式相互作用的特殊软构件实体构造组成的组织或系统。
4、软件体系结构描述语言：architecture description language ADL
二、软件体系结构的描述框架
1.IEEEP1471：适用于软件密集的系统，其目标在于：便于体系结构的表达与交流，并通过体系结构要素及其实践标准化，奠定质量与成本的基础。详细介绍了一套体系结构描述的概念框架，并给出建立框架的思路。但如何描述以及具体的描述技术等方面缺乏更进一步的指导。
2.Rational建议标准：与IEEE P1471相比，Rational建议标准的体系结构描述方案涉及面比较窄，所注重的层次比较低，因而更具体。由于将体系结构的描述限于UML和RUP，具有一定的局限性，但该建议标准结合了业界已经广泛采用的建模语言和开发过程，因而易于推广，可以有效实现在跨组织之间重用体系结构描述结果
三、体系结构的描述语言ADL
主要的体系结构描述语言有Aesop、MetaH、C2、Rapide、SADL、Unicon和Wright等，尽管它们都描述软件体系结构，却有不同的特点。

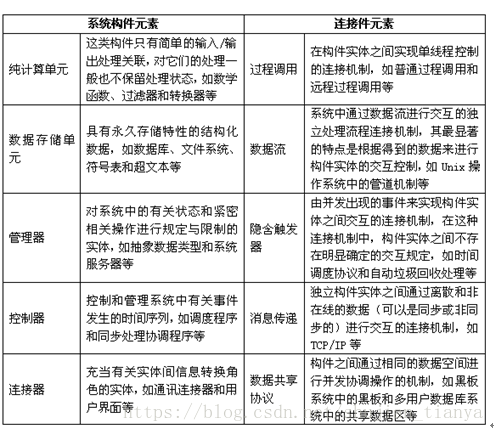

1.常见的软件体系结构元素（构件和连接件都包括哪些）
2.C2语言
（1）C2和其提供的设计环境（Argo）支持采用基于时间的风格来描述用户界面系统，并支持使用可替换、可重用的构件开发GUI的体系结构。其工作的重点在于对构件的重用，以及对运行时体系结构的动态改变以使得系统满足某些GUI体系结构方面的特性。
（2）连接件负责构件之间消息的传递，而构件维持状态、执行操作并通过两个名字分别为“top”和“bottom”的端口和其它的构件交换信息。每个接口包含一种可发送的消息和一组可接收的消息。
（3）构件之间的消息交换不能直接进行，而只能通过连接件来完成。每个构件接口最多只能和一个连接件相连，而连接件可以和任意数目的连接件或构件相连。请求消息只能向上层传递，而通知消息只能向下层传送。

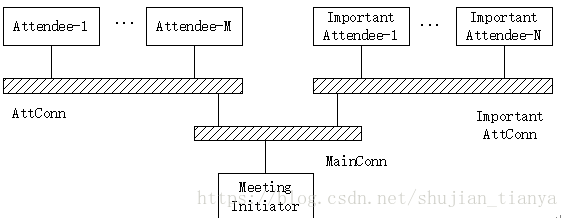

（4）会议安排系统（细化各部分的功能）
系统包含了三种功能构件:Meeting Initiator 、Attendee、Important Attendee;三种连接件：MainConn、Attcon、ImportantAttConn，用来在构件之间传递消息。
Meeting Initiator构件通过发送会议请求信息给Attendee、Important Attendee来进行信息初始化。Attendee、Important Attendee构件可以发送消息给Meeting Initiator，告诉它自己喜欢的会议日期、地点等信息。但不能向它递交请求。

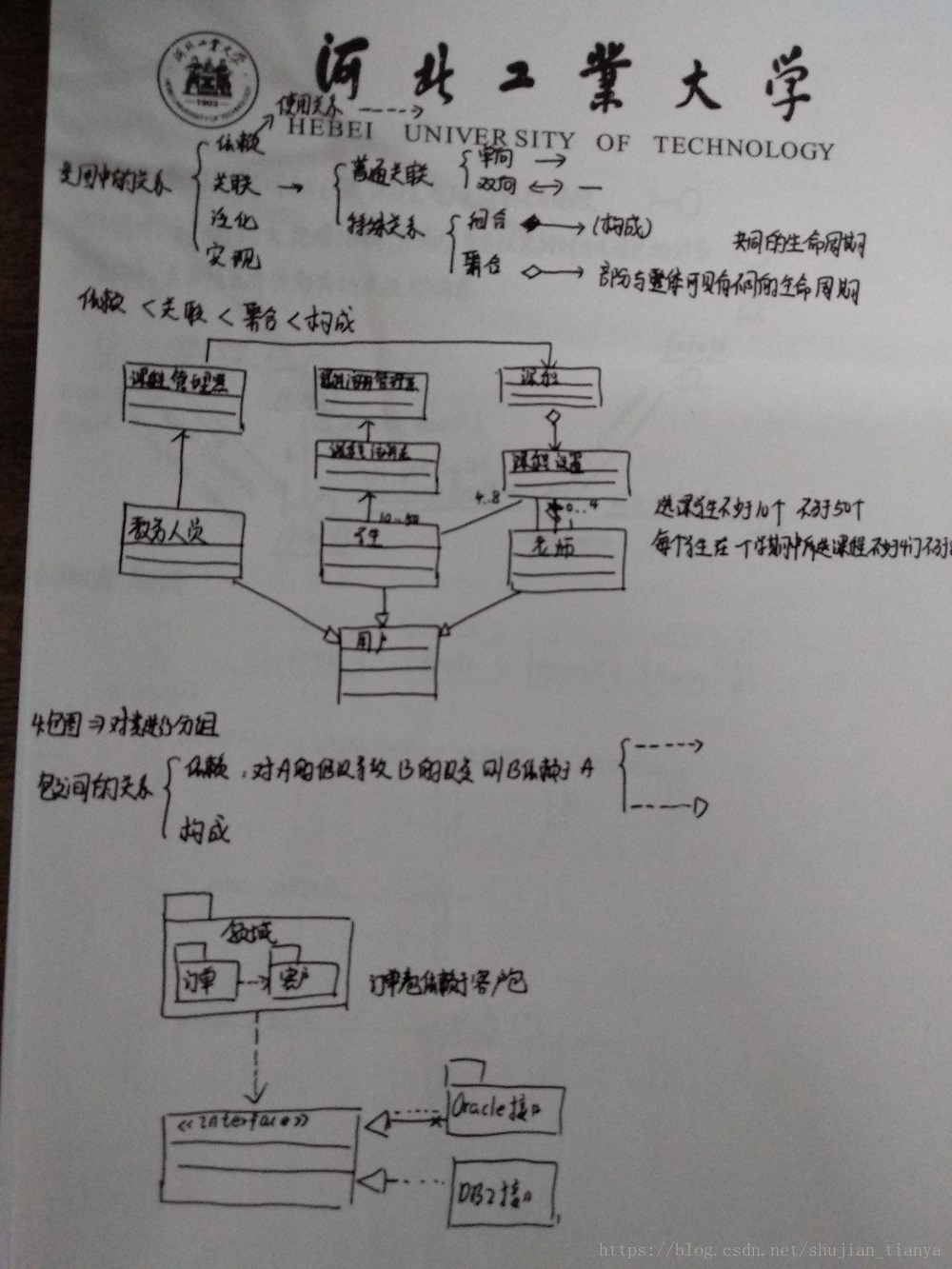

四、软件体系结构与UML
1.统一建模语言，unified modeling language，UML,是一个通用的可视化建模语言，用于对软件进行描述、可视化处理、构造和建立软件系统的文档。适用于各种软件开发方法、软件生命周期各个阶段、各种应用领域以及各种开发工具。

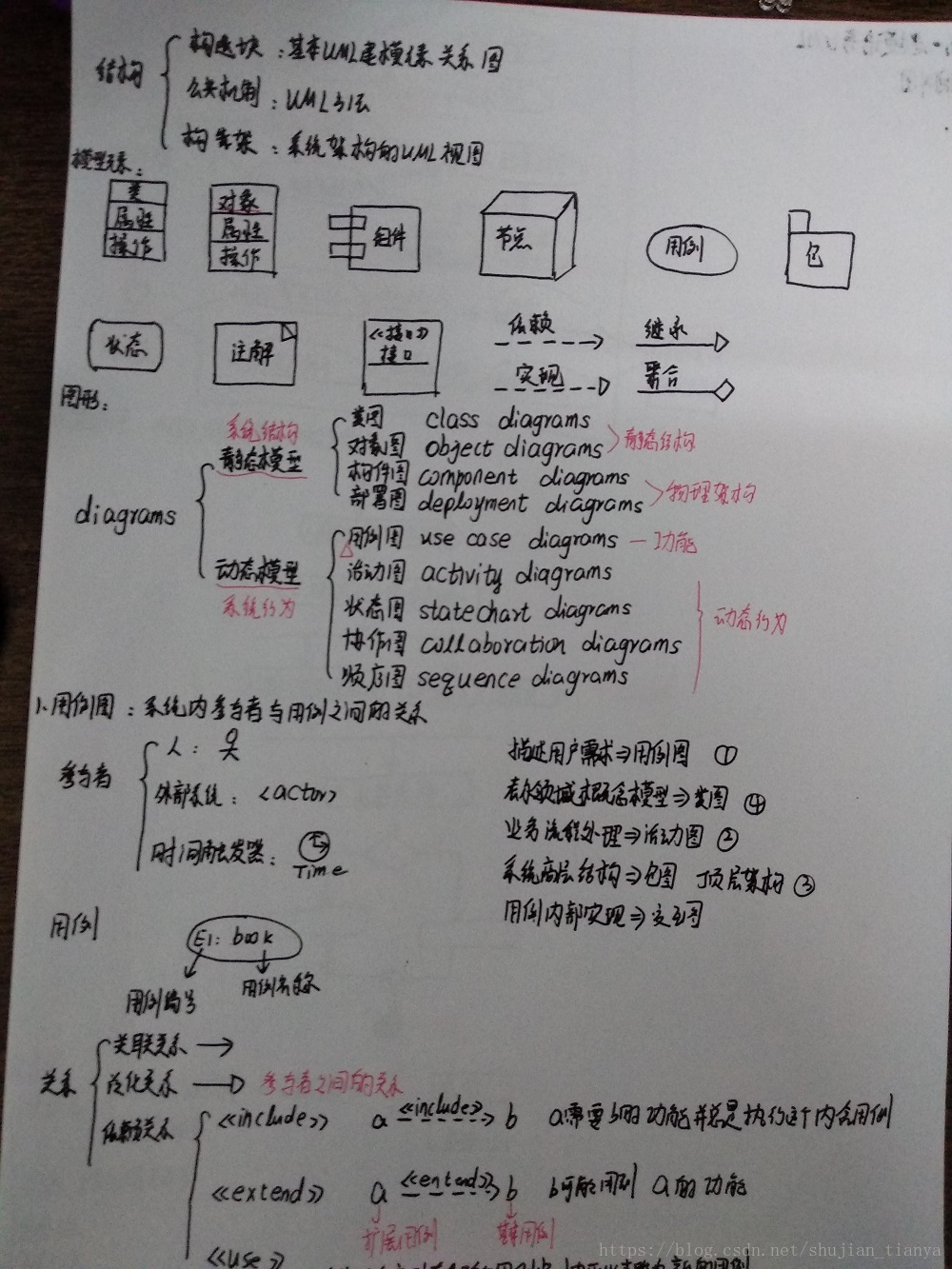

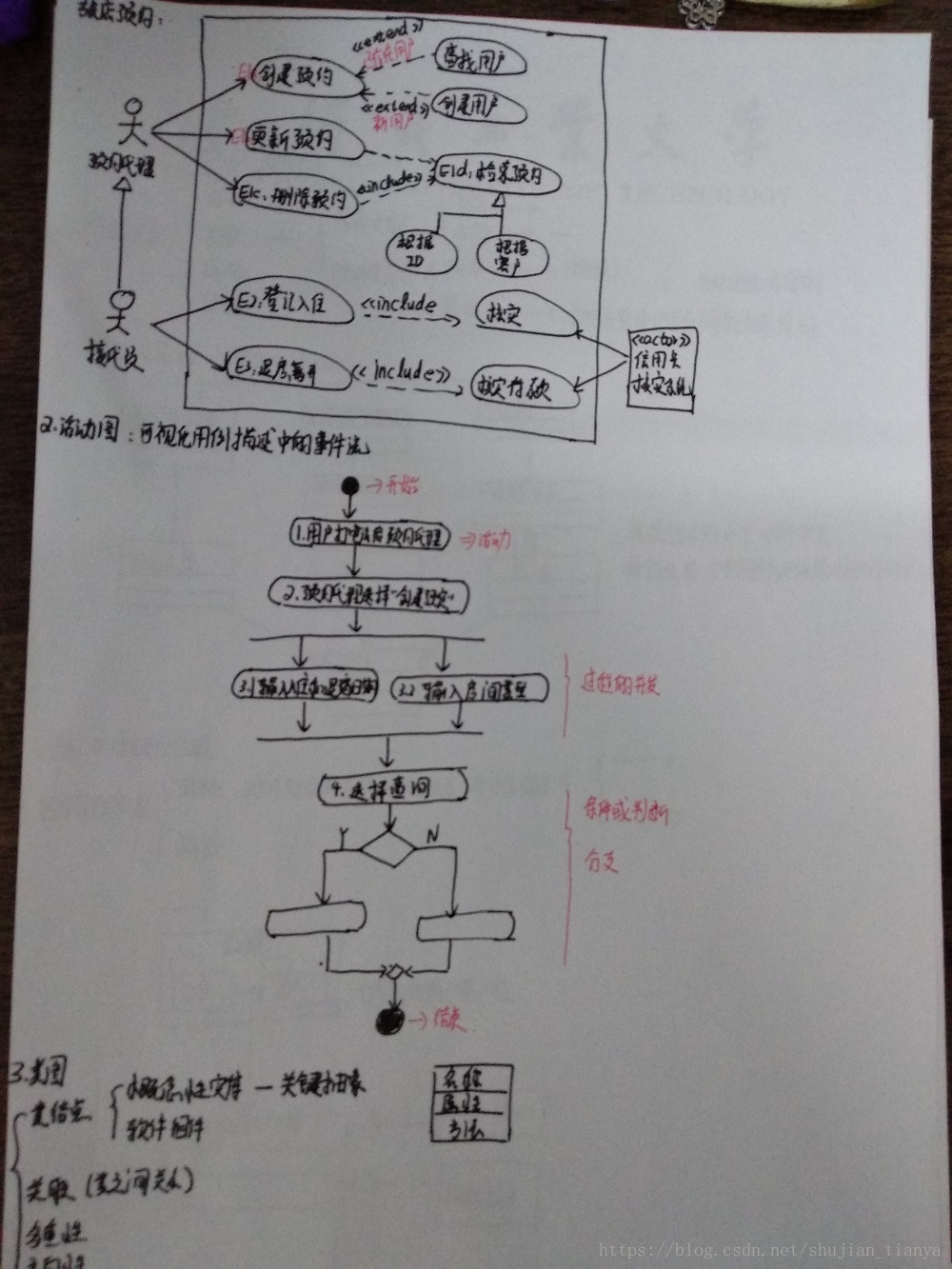

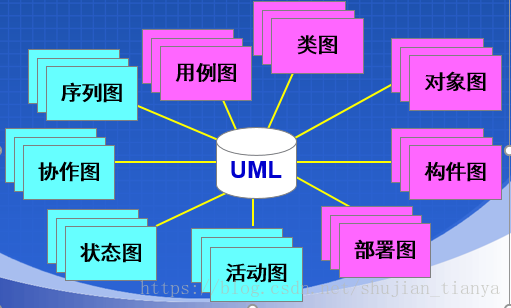

2.UML主要内容
