Proteus8.9 VSM Studio WINAVR编译器仿真ATmega16系列a11_8155可编程接口

*本文及代码参阅彭伟《单片机C语言程序设计实训100例》

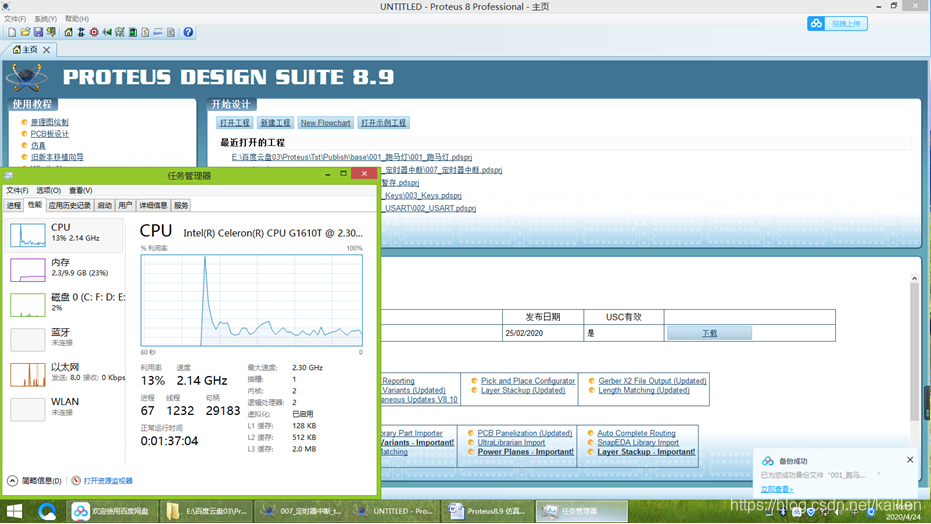

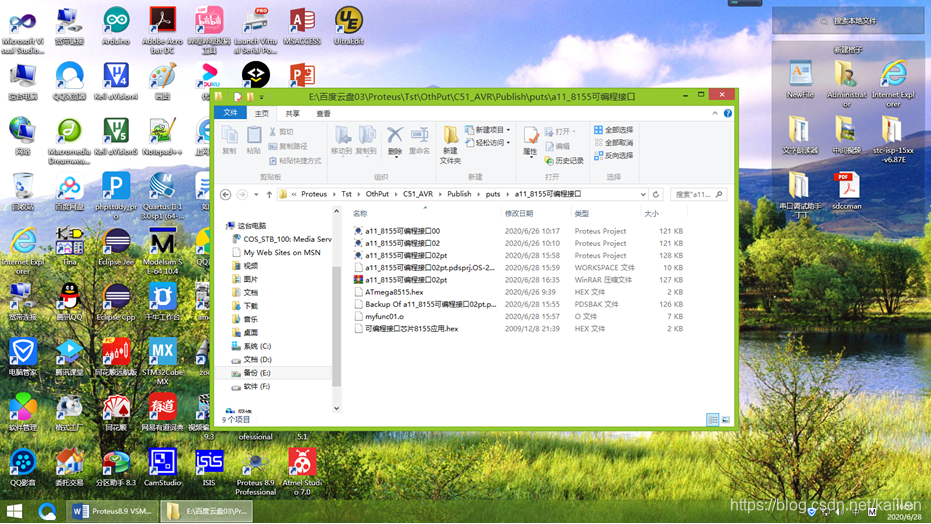

一，打开文件（可以随文下载放置在文档中打开）。(如下图1所示)

图1

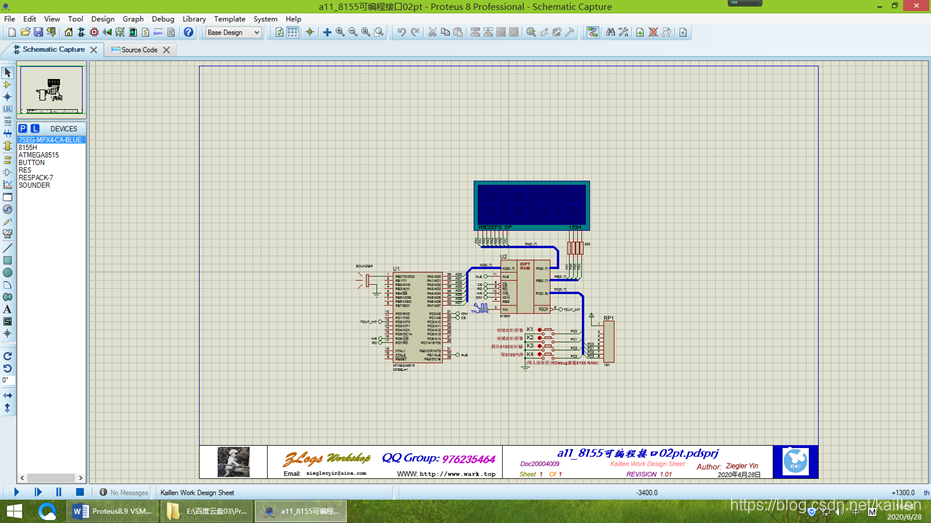

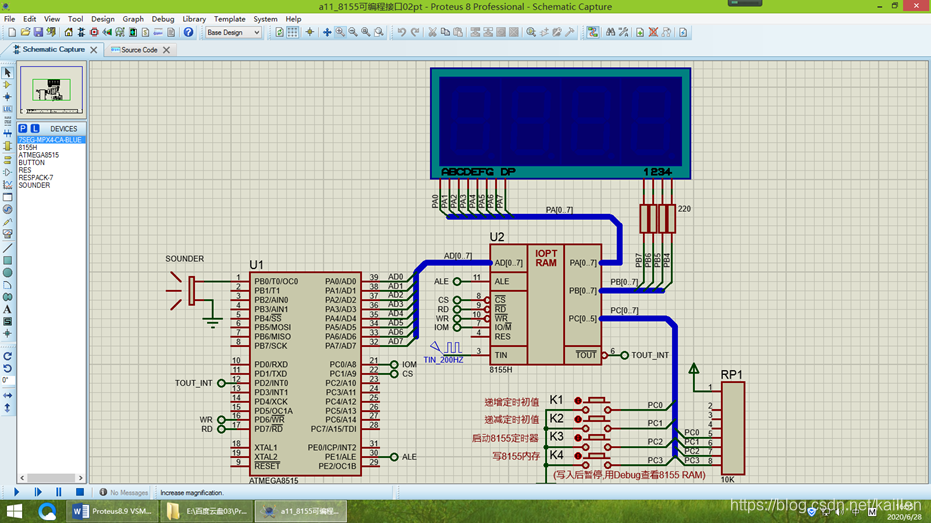

二，调整原理图大小，适合可视，另存工程文件。(如下图2，3，4所示)

图2

图3

图4

三，点击Source Code标签。(如下图5所示)

图5

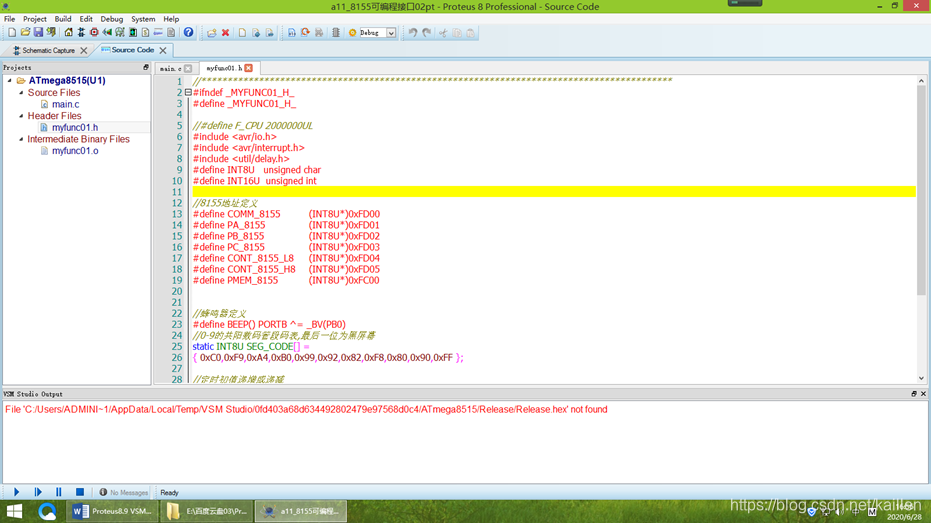

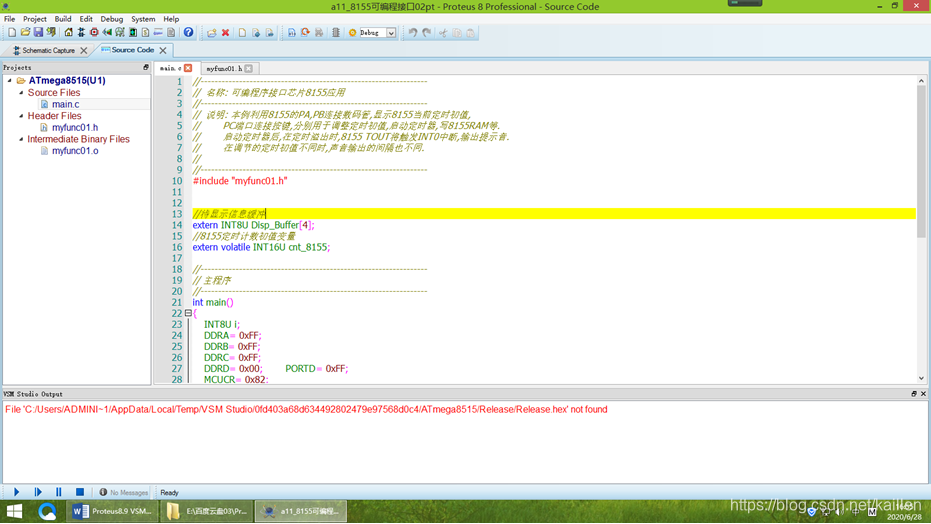

四，编辑main.c 代码如Proteus8.9 VSM Studio WINAVR编译器仿真ATmega16系列a11_8155可编程接口 (如下图6所示)

图6

五，Main.c 代码：

//-----------------------------------------------------------------
// 名称: 可编程序接口芯片8155应用
//-----------------------------------------------------------------
// 说明: 本例利用8155的PA,PB连接数码管,显示8155当前定时初值,
// PC端口连接按键,分别用于调整定时初值,启动定时器,写8155RAM等.
// 启动定时器后,在定时溢出时,8155 TOUT将触发INT0中断,输出提示音.
// 在调节的定时初值不同时,声音输出的间隔也不同.
//
//-----------------------------------------------------------------
#include “myfunc01.h”

//待显示信息缓冲
extern INT8U Disp_Buffer[4];
//8155定时计数初值变量
extern volatile INT16U cnt_8155;

//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------
int main()
{
INT8U i;
DDRA= 0xFF;
DDRB= 0xFF;
DDRC= 0xFF;
DDRD= 0x00; PORTD= 0xFF;
MCUCR= 0x82;
*COMM_8155= 0B00000011;
GICR= _BV(INT0);
sei();
while(1) {
for(i= 0; i< 4; i++) {
*PB_8155= 0x00;
*PA_8155= SEG_CODE[Disp_Buffer[i]];
*PB_8155= _BV(7- i);
_delay_ms(4);
Key_Process();
}
}
}

//-----------------------------------------------------------------
// INT0中断子程序
//-----------------------------------------------------------------
ISR (INT0_vect)
{
Sounder();
Set_8155_TC();
}

Myfunc01.h
//******************************************************************************************
#ifndef MYFUNC01_H
#define MYFUNC01_H

//#define F_CPU 2000000UL
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U unsigned int

//8155地址定义
#define COMM_8155 (INT8U*)0xFD00
#define PA_8155 (INT8U*)0xFD01
#define PB_8155 (INT8U*)0xFD02
#define PC_8155 (INT8U*)0xFD03
#define CONT_8155_L8 (INT8U*)0xFD04
#define CONT_8155_H8 (INT8U*)0xFD05
#define PMEM_8155 (INT8U*)0xFC00

//蜂鸣器定义
#define BEEP() PORTB ^= _BV(PB0)
//0-9的共阳数码管段码表,最后一位为黑屏幕
static INT8U SEG_CODE[] =
{ 0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xFF };

//定时初值递增或递减
enum OP_Type {ADD,SUB};

void Sounder();
void Set_8155_TC();
void adjust_tCount(enum OP_Type op);
void Key_Process();

#endif

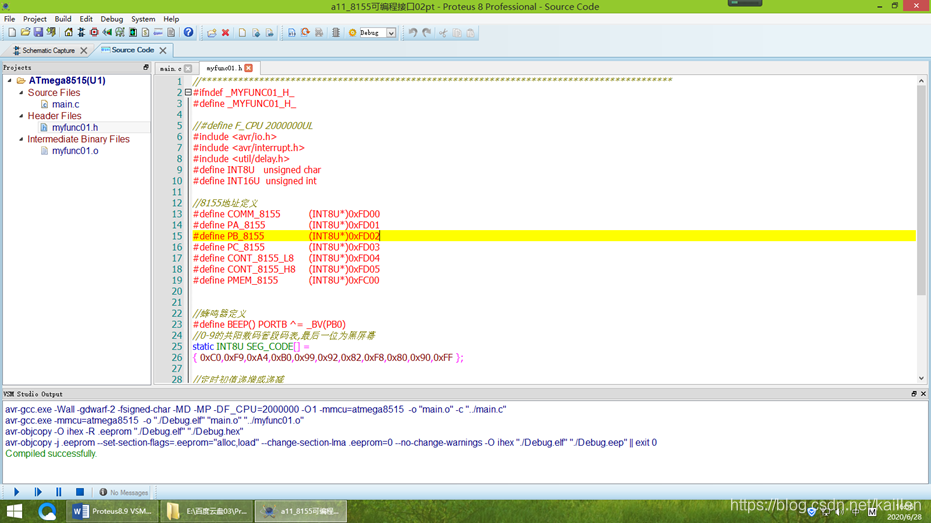

六，点击构建工程按钮，编译工程。(如下图7所示)

图7

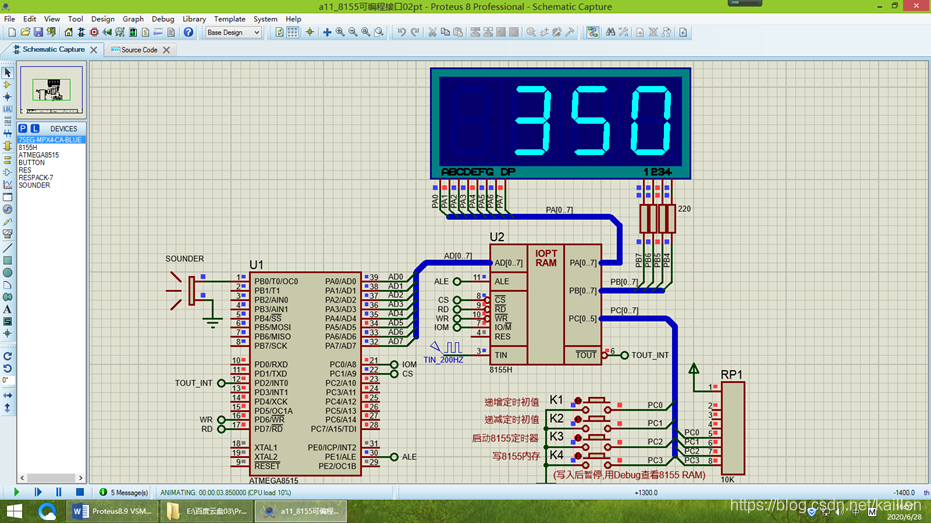

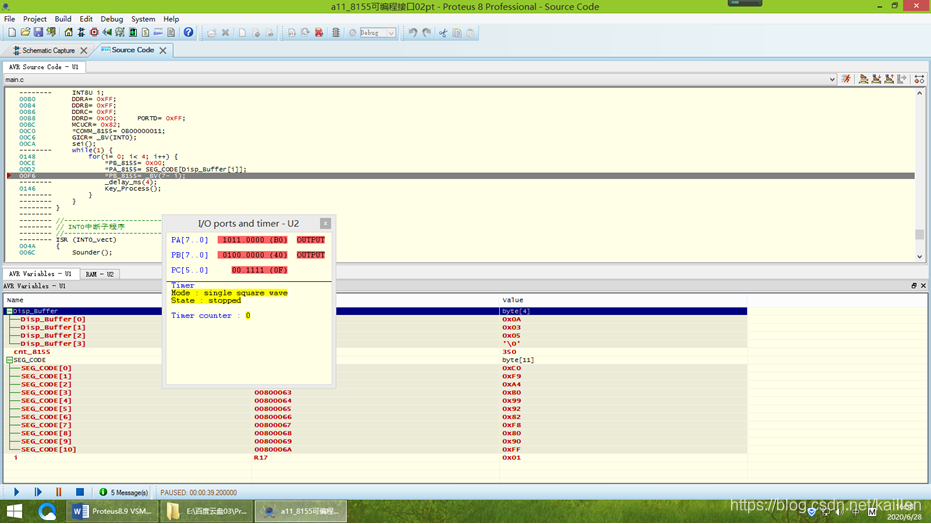

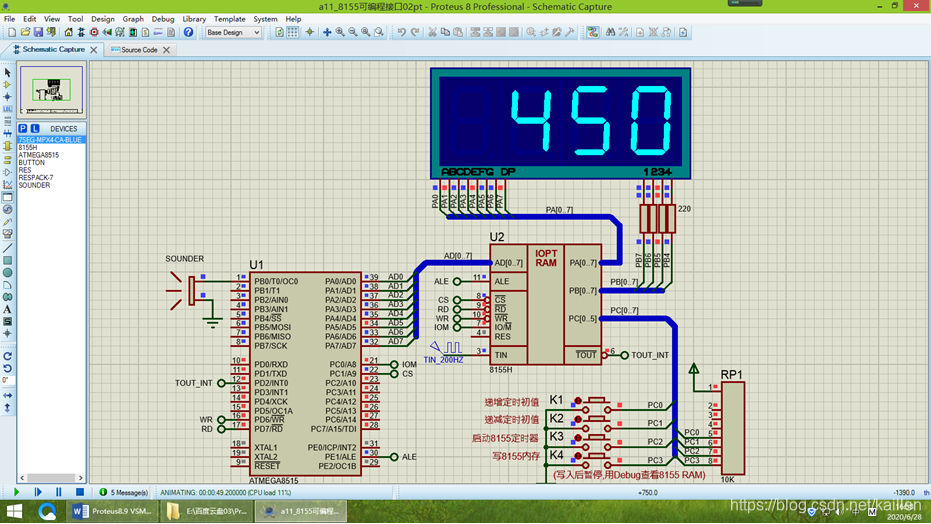

七，点击窗口左下方仿真按钮，可见虚拟数字屏显示。 (如下图8，9，10所示)

图8

图9

图10

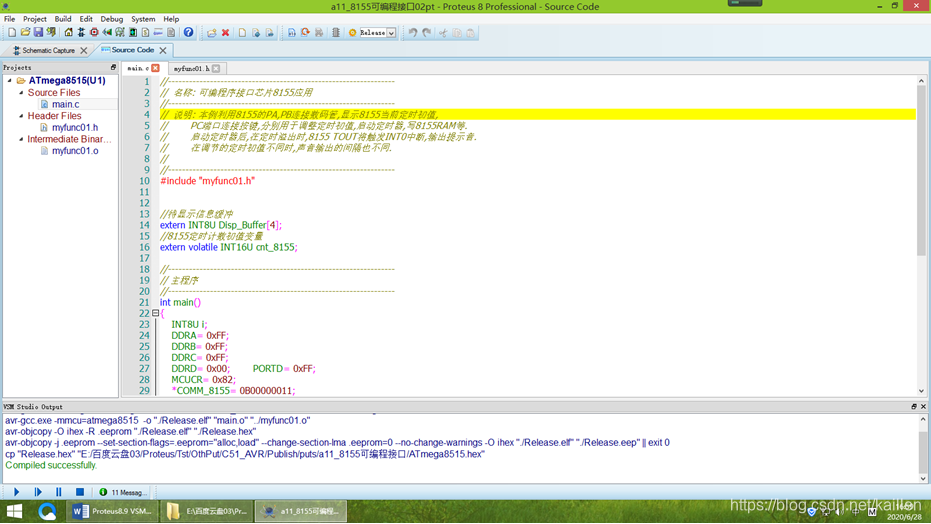

八，选择release，点击构建工程按钮，编译工程生成Hex文件。(如下图11所示)

图11

附件下载：https://download.csdn.net/download/kaillen/12558626
附件Proteus8.9 VSM Studio WINAVR编译器仿真ATmega16系列a11_8155可编程接口在已安装Proteus8.9的计算机文件夹中打开即可
需要进一步了解，请加入QQ群：976235464
