MSP430F169——CLOCK
时钟在单片机上十分重要，尤其是以低功耗盛名的TI MSP430系列单片机上，更显得尤为重要，何出此言？我们知道，频率越低，功耗越低，在满足各种设计需要的情况下，我们尽可能将单片机工作频率降低，此时单片机的功耗也就随之降低。MSP430系列单片机之所以有如此低的功耗，正是因为其有一个强大的时钟系统！
那么在430f169这款单片机上,我们该如何去学习它的时钟系统呢？
接下来，我将带领大家学习这个时钟系统，让大家对msp430f169的时钟系统有一定了解。
- 时钟系统模块设计要求：
高频率：用于系统硬件需求和外部事件的快速反应
低频率：用于降低电流消耗
稳定的频率：以满足定时应用，如实时时钟RTC
低成本：用于时钟精度要求不高的场景 - MSP430F169单片机时钟系统概述：
一、三种时钟信号源
1.低频LFXT1CLK(32.768KHz)
可以使用标准晶振，振荡器或者外部时钟源输入4MHz～32MHz。XT1CLK可以作为内部FLL模块的参考时钟。
低频晶振(32.768KHz)经过XIN和XOUT引脚直接连接到单片机，不需要其他外部器件(内部有12pF的负载电容)。此时LFXT1振荡器工作于低频模式(XTS=0)。
如果单片机外接高速品体振荡器或谐振器时,0SCOFF=0可使LFXT1振荡器工作于高频模式(XTS=1)。此时高速品体振荡器或谐振器经过XIN和XOUT引脚连接,并且需要外接电容,电容的大小根据晶体振荡器或谐振器的特性来选择。
如果LFXT1CLK信号没有用作SMCLK或MCIK信号,可用软件将OSCOFF=1以禁止LFXT1工作,从而减少单片机耗电。
BCSCTL1:
XTS(BIT6)——LFXT1高/低速模式选择。0：LFXT1工作在低速晶振模式（默认）；1：LFXT1工作在高速晶振模式。
2.高频XT2CLK(8MHz)
可以使用标准晶振，振荡器或者外部时钟源输入4MHz～32MHz。
XT2振荡器产生XT2CLK时钟信号,它的工作特性与LFXT1振荡器工作在高频模式时类似。如果XT2CLK没有用作MCLK和SMCLK时钟信号,可用控制位XT2OFF禁止XT2振荡器。
BCSCTL1:
XT2OFF（BIT7）——XT2高速晶振控制。0：XT2高速晶振开；1：XT2高速晶振关。
3.内部振荡器DCOCLK(1MHz)
通过FLL模块来稳定。
当振荡器失效时，DCO会被自动选为MCLK的时钟源。
DCO振荡器的频率可通过软件对DCOx. MODx和RSEL.x位的设置来调整。当DCOCLK信号没有用作SMCLK和MCLK时钟信号时,可以用控制位SCGO禁止直流发生器。
在PUC信号之后,DCOCLK被自动选作MCLK时钟信号,根据需要,MCLK的时钟源可以另外设置为LFXT1或者XT2。设置顺序如下:
(1)让OSCOFF=1;
(2)让OFIFG=0;
(3)延时等待至少50ps;
(4)再次检查OFIFG,如果OFIFG=1,重复(3) ,(4)步骤,直到OFIFG=0为止。
DCOCTL:

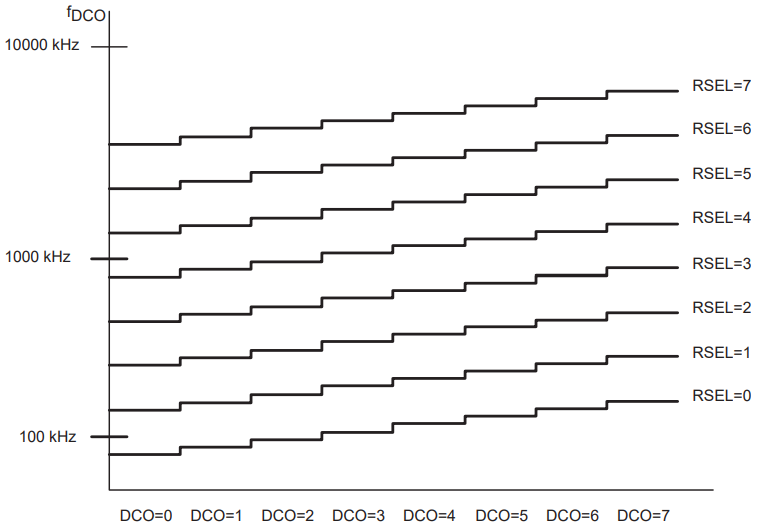

DCOx（BIT7、BIT6、BIT5）——DCO频率选择，选择8种频率，可分段调节DCOCLK频率。该频率选择是建立在RSELx选定的频段上。DCOx、RSELx与内部时钟的关系如图：
MODx（BIT4、BIT3、BIT2、BIT1、BIT0）——DAC调制器设定。控制切换DCOx和DCOx+1选择的两种频率，来微调DCO的输出频率。如果DCOx常数是7,表示已经选择最高频率，此时MODx失效，不能用来进行频率调整。
BCSCTL1:
RSELx（BIT2、BIT1、BIT0）——DCO振荡器的频段选择，该3位控制某个内部电阻以决定标称频率。0：选择最低的标称频率…7：选择最高的标称频率。
BCSCTL2:
DCOR(BIT0)——选择DCO振荡电阻。0：内部电阻；1：外部电阻。
二、三种时钟源
1.ACLK 辅助时钟
ACLK 是LFXT1CLK经1、2、4、8分频后得到的。可作为各个外围模块的时钟信号，一般用于低速外设。
BCSCTL1:
DIVAx（BIT5、BIT4）——ACLK分频选择，分频选择关系如下图：
宏定义：DIVA_0（1分频/不分频）、DIVA_1（2分频）、DIVA_2（4分频）、DIVA_3（8分频）
2.MCLK 系统主时钟
MCLK可由LFXT1CLK、XT2CLK、DCOCLK三者其一经1、2、4、8分频后得到，常用于CPU运行、程序的执行和其他使用高速时钟的模块。
BCSCTL2:
SELMx（BIT7、BIT6）——选择MCLK时钟源，时钟选择关系如下图：
宏定义:SELM_0（DCOCLK默认）、SELM_1（DCOCLK）、SELM_2（XT2CLK）、SELM_3（LFXT1CLK）
DIVMx（BIT5、BIT4）——MCLK分频选择，分频选择关系如下图：
宏定义:DIVM_0（1分频/不分频）、DIVM_1（2分频）、DIVM_2（4分频）、DIVM_3（8分频）
3.SMCLK 子系统时钟
SMCLK可由XT2CLK、DCOCLK二者其一经1、2、4、8分频后得到，常用于高速外围模
块。
BCSCTL2:
SELSx（BIT3）——选择MCLK时钟源，时钟选择关系如下图：
DIVSx（BIT2、BIT1）——SMCLK分频选择，分频选择关系如下图：
宏定义:DIVS_0（1分频/不分频）、DIVS_1（2分频）、DIVS_2（4分频）、DIVS_3（8分频）
三、三种寄存器

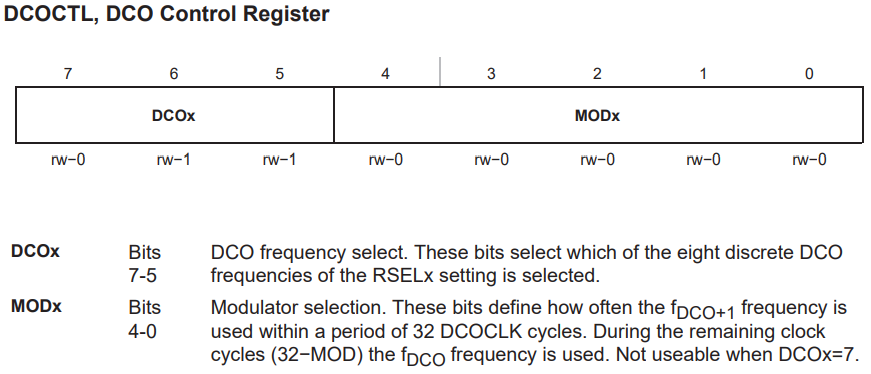

1.DCO控制寄存器——DCOCTL

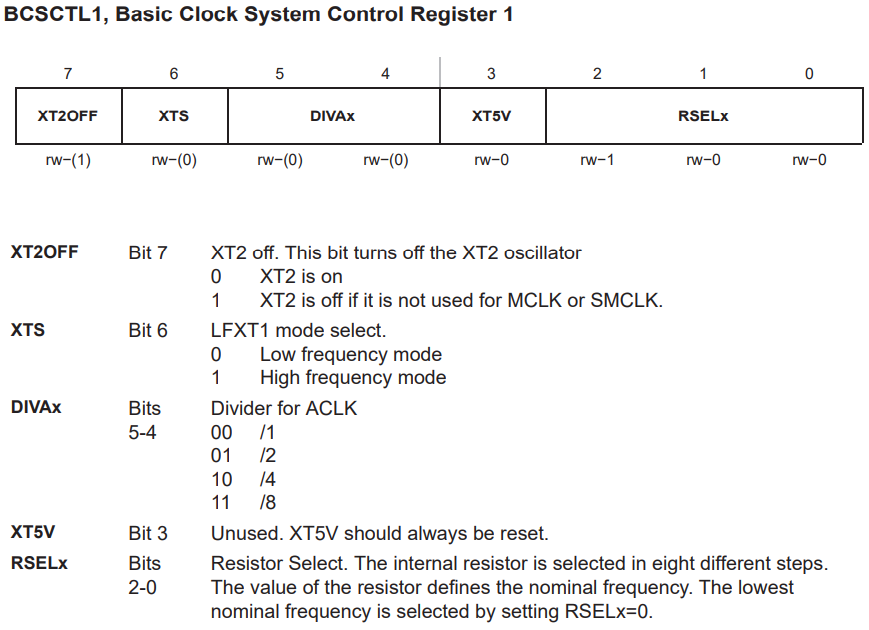

2.基本时钟系统控制寄存器1——BCSCTL1
3.基本时钟系统控制寄存器2——BCSCTL2
四、代码示例
#include <msp430f169.h>
