本文介绍以Eclipse和IDEA创建Activiti6.0第一个程序Helloworld,文章比较长,请耐心阅读。
为了方便读者练习,在本文中配有福利,请自行查取。

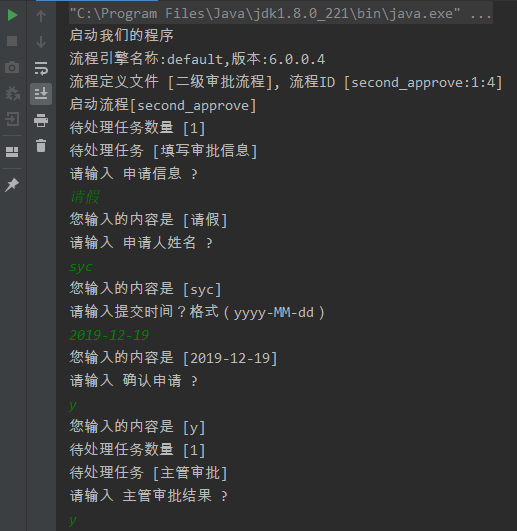

程序的运行效果如下所示:
一、工具
Eclipse辅助画流程图,创建流程定义文件
IDEA创建流程项目。
二、Eclipse中创建流程定义文件(简单点说就是画流程图)(***)

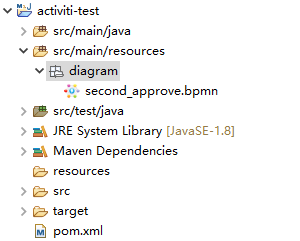

1.eclipse 中创建maven工程activiti-test,我们需要添加一个diagram的package,用于存放流程的流程定义文件。

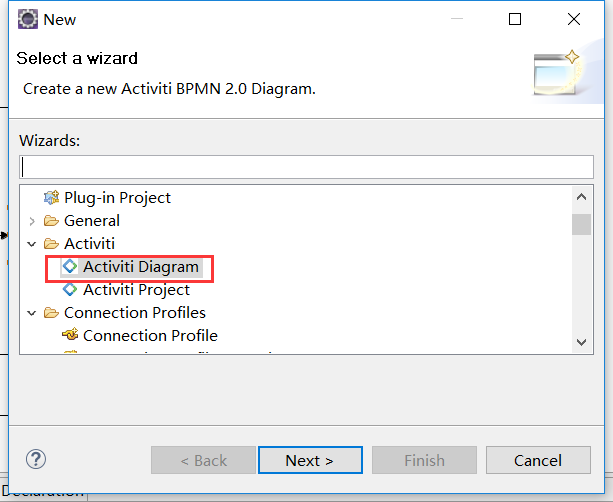

2.在diagram中新建Activiti Diagram文件,并取名为second_approve.bpmn
在Eclipse中添加activiti插件:Help-->Install new SoftWare-->点击Add-->
Name:Activiti BPMN 2.0 designer
Locatioin: http://activiti.org/designer/update/
(安装之前可能需要挂VPN)
3.画流程图 ***(注:表单的每个元素都有基本信息Id和Name,三个方框要有对应的表单,第一个表单内容为申请人姓名,申请时间,申请信息和是否确认申请,后面两个表单为审批结果和备注,,三个网关后的两条线要有逻辑表达式)

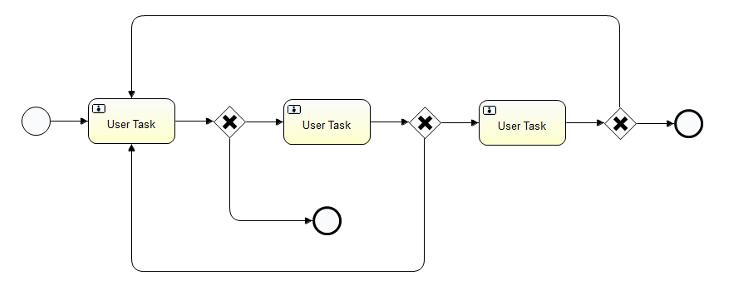

画流程图如下所示:

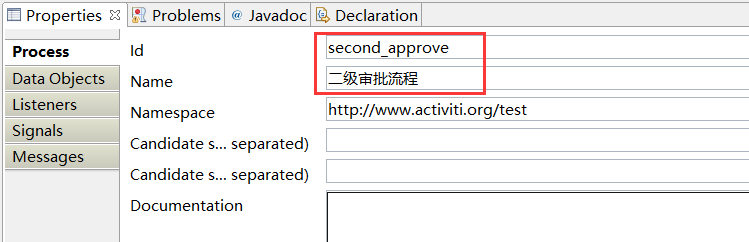

4.设置流程图的信息(点击空白处设置即可)

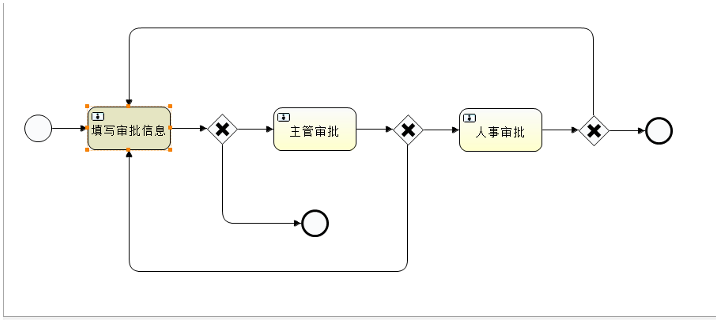

5.给每个人工任务添加信息
填写审批信息元素:

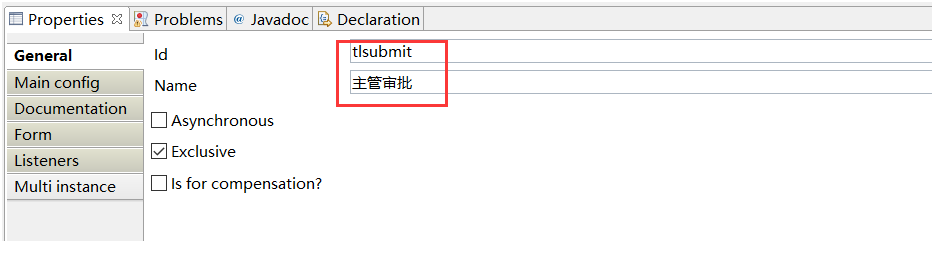

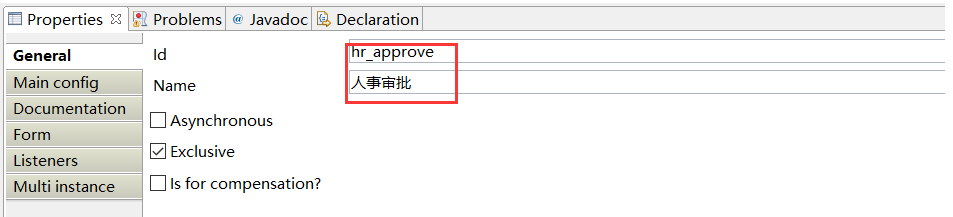

主管与人事审批信息:
有两个取消事件,一个可以取为endEvent(结束),还有一个可以取为endEventCancel(取消)

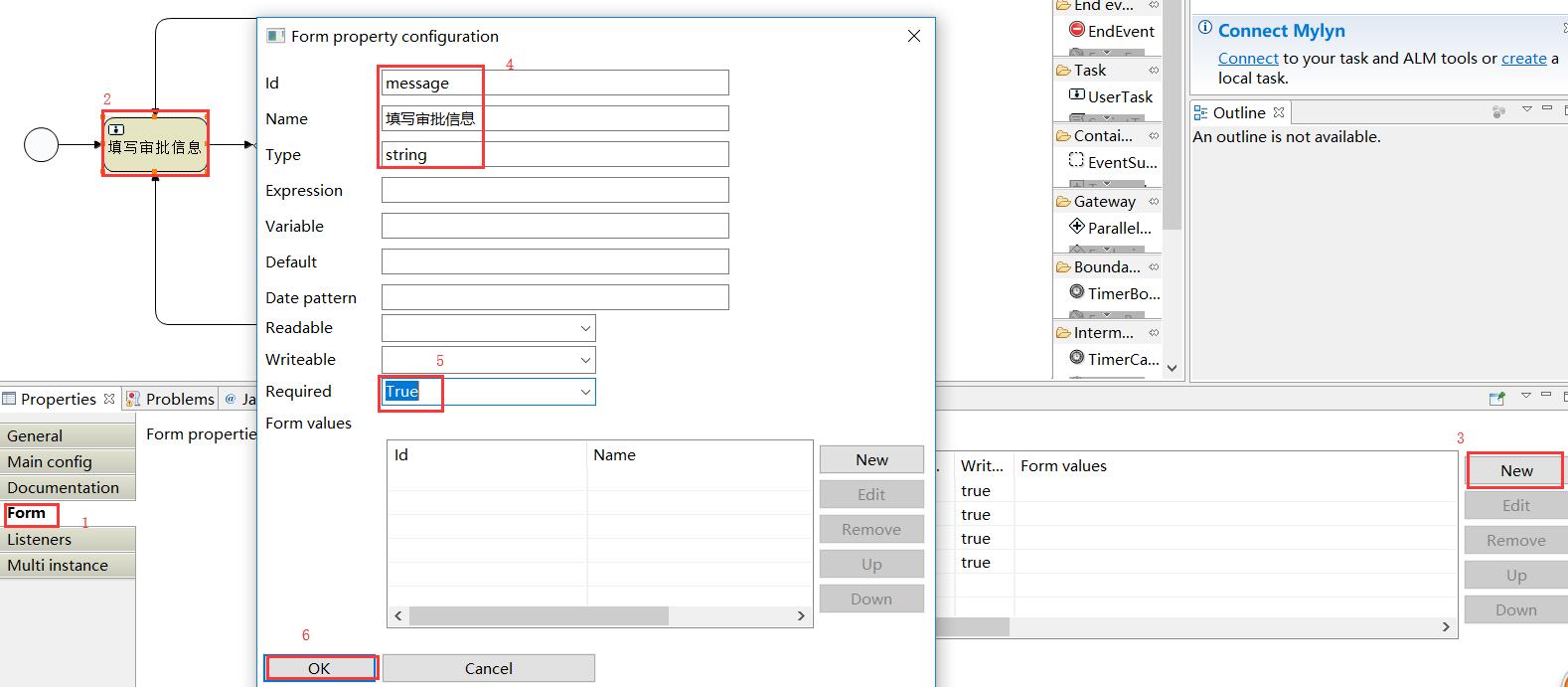

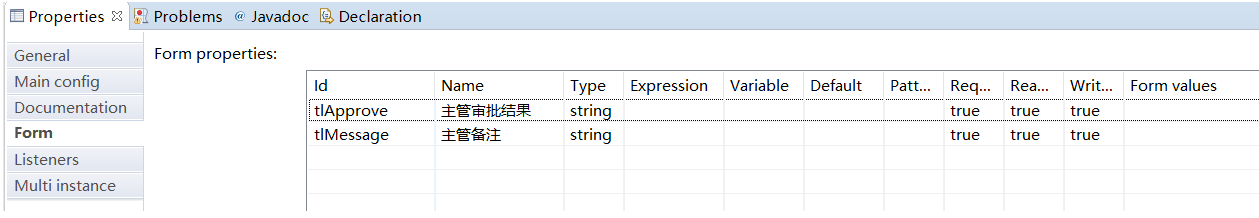

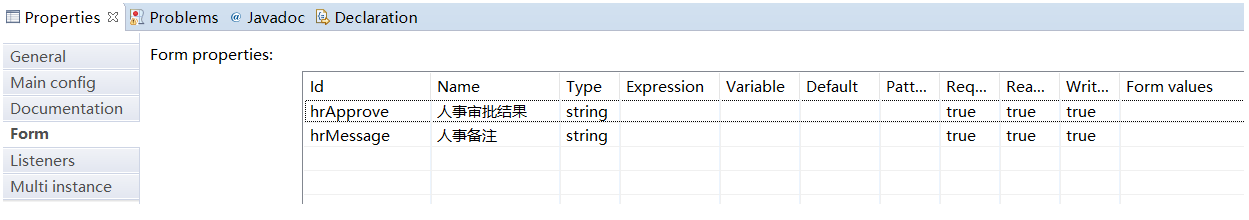

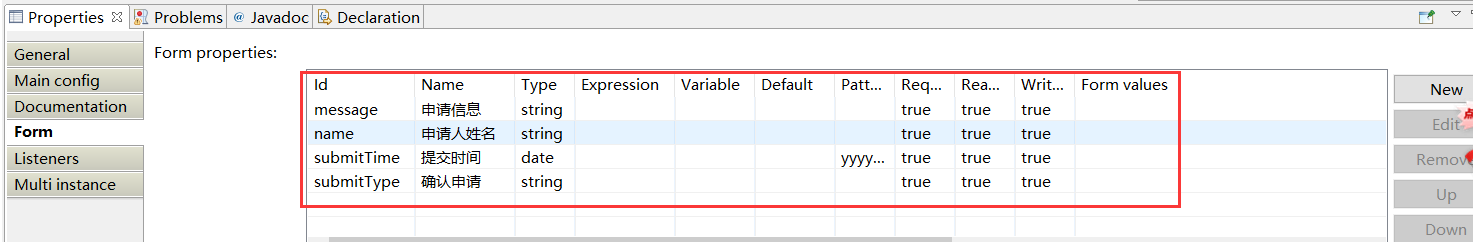

6.填写表单信息
三个表单的信息:
7.填写每一个逻辑

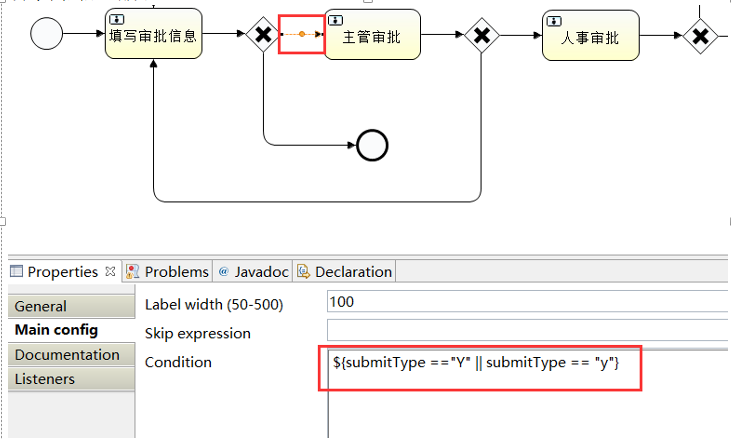

填写审批信息-->确认提交的表达式:

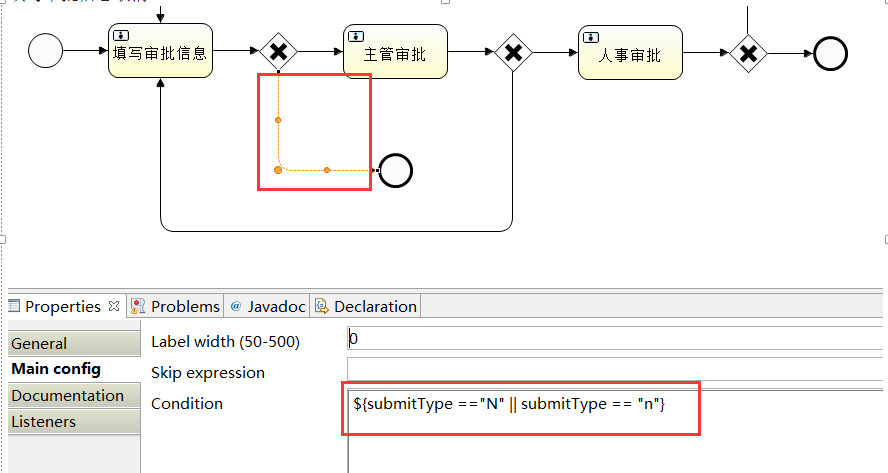

填写审批信息-->取消提交的表达式:
另两个逻辑同理即可,只需要修改EL表达式的ID号即可
三、IDEA中创建Hello-world项目(*****)

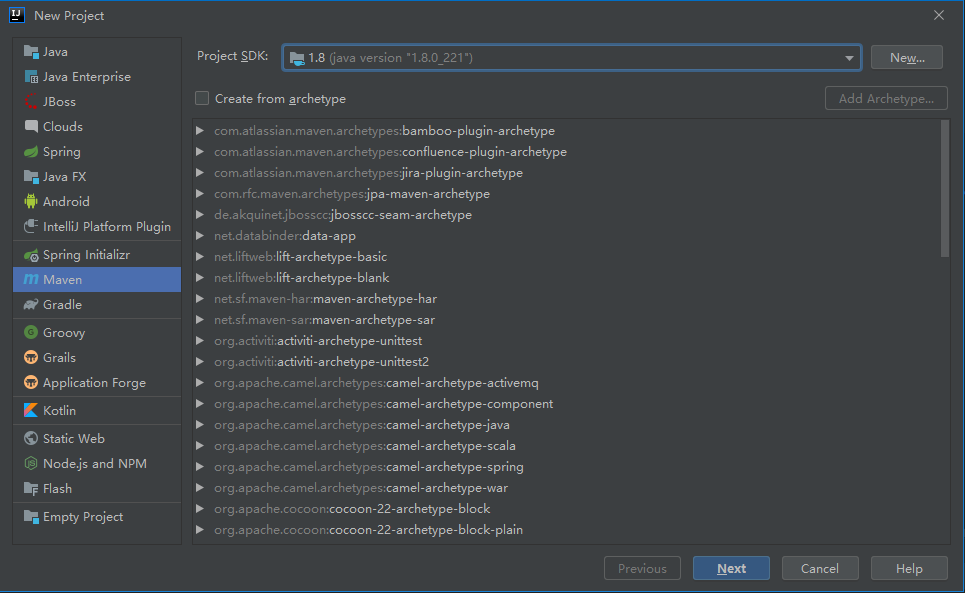

8.IDEA中创建Maven工程

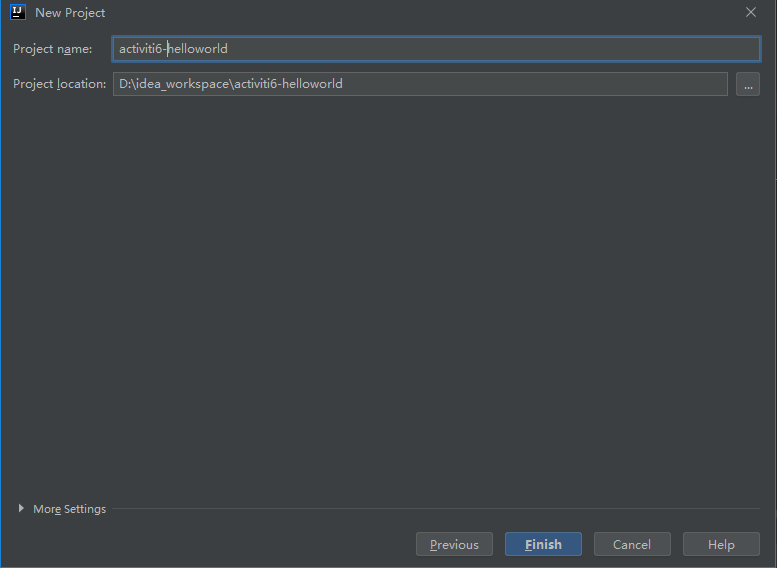

new project

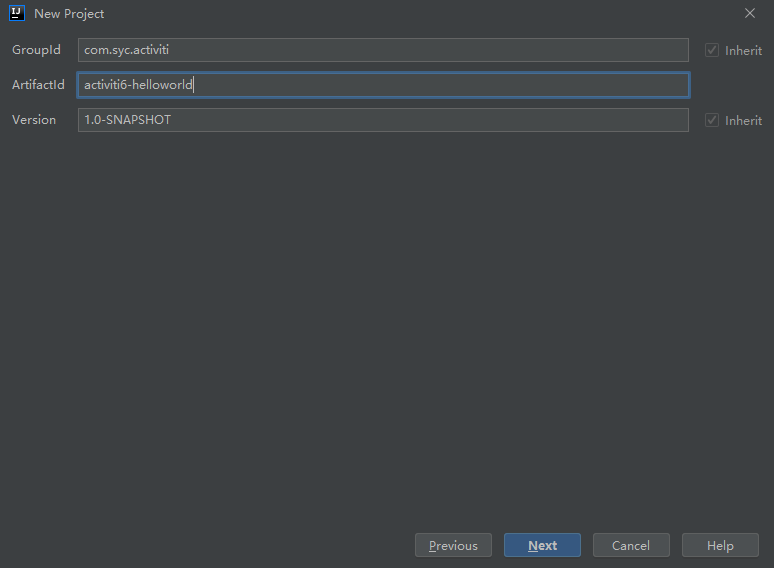

GroupId可以理解为组织结构的编码,一般与包名类似;ArtifactId为项目名;Version默认即可;三者组成一个GAV三维的坐标系。

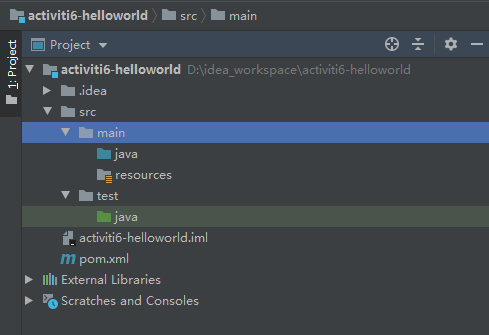

创建好的项目的目录结构为:

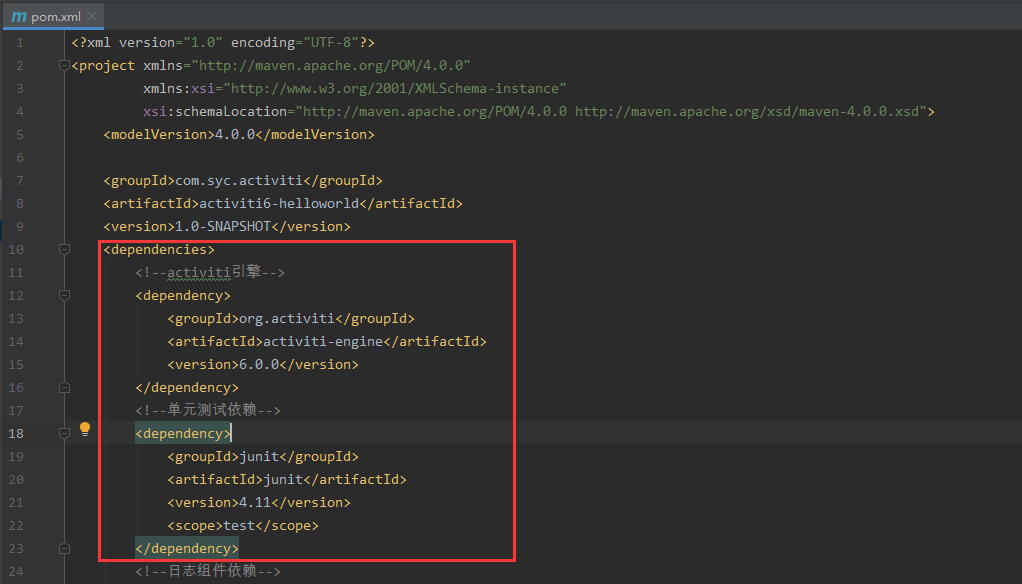

9.在activiti6-helloworld中手动添加常用的依赖(添加依赖先检查IDEA是否安装maven,否则添加后会报错)
完整的依赖如下:
<dependencies><!--activiti引擎--><dependency><groupId>org.activiti</groupId><artifactId>activiti-engine</artifactId><version>6.0.0</version></dependency><!--单元测试依赖--><dependency><groupId>junit</groupId><artifactId>junit</artifactId><version>4.11</version><scope>test</scope></dependency><!--日志组件依赖--><dependency><groupId>ch.qos.logback</groupId><artifactId>logback-classic</artifactId><version>1.1.11</version></dependency><!--添加常用的组件guava--><dependency><groupId>com.google.guava</groupId><artifactId>guava</artifactId><version>23.0</version></dependency><!--使用内测数据库依赖h2--><dependency><groupId>com.h2database</groupId><artifactId>h2</artifactId><version>1.3.176</version></dependency></dependencies>
10.在java文件夹中创建包结构package
创建main方法
11.编写main方法中的流程逻辑的代码
public class DemoMain {private static final Logger LOGGER = LoggerFactory.getLogger(DemoMain.class);public static void main(String[] args) {LOGGER.info("启动我们的程序");//1.创建流程引擎ProcessEngineConfiguration cfg= ProcessEngineConfiguration.createStandaloneInMemProcessEngineConfiguration();ProcessEngine processEngine=cfg.buildProcessEngine();String name=processEngine.getName();String version=processEngine.VERSION;LOGGER.info("流程引擎名称{},版本{}",name,version);//2.部署流程定义文件//3.启动运行流程//4.处理流程任务LOGGER.info("结束我们的程序");}
}
12.修改日志显示级别
运行时,提示了很多信息,可以拷贝logback.xml到资源文件夹resources中,plain为只显示我们想要的信息,拷贝进去后重新运行即可。
<?xml version="1.0" encoding="utf-8" ?>
<configuration debug="false" scan="true" scanPeriod="30 seconds"><property name="log.dir" value="target/logs"/><property name="encoding" value="UTF-8"/><property name="plain" value="%msg%n"/><property name="std" value="%d{HH:mm:ss.SSS}[%thread][%-5level]%msg %X{user} %logger{10}.%M:%L%n "/><property name="normal" value="%d{yyyy-MM-dd:HH:mm:ss.SSS}[%thread][%-5level] %logger{10}.%M:%L %msg%n"/><!--控制台输出--><appender name="stdout" class="ch.qos.logback.core.ConsoleAppender"><encoder><pattern>${plain}</pattern><charset>${encoding}</charset></encoder></appender><!--时间滚动输出 Level为All 日志--><appender name="file"class="ch.qos.logback.core.rolling.RollingFileAppender"><File>${log.dir}/file.log</File><rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy"><FileNamePattern>${log.dir}/file.%d{yyyy-MM-dd}.log</FileNamePattern><MaxHistory>30</MaxHistory></rollingPolicy><encoder><pattern>${std}</pattern><charset>${encoding}</charset></encoder></appender><logger name="root"><level value="ERROR"/></logger><logger name="com.syc"><level value="DEBUG"/></logger><root><appender-ref ref="stdout"/><appender-ref ref="file"/></root>
</configuration>
13.部署流程定义文件
将eclipse中的second_approve.bpmn文件拷贝到resources中,--->另外重命名,生成一个second_approve.bpmn20.xml文件
编写代码:
//部署流程定义文件
//获取service
RepositoryService repositoryService = processEngine.getRepositoryService();
//通过repositoryService获取一个builder
DeploymentBuilder deploymentBuilder = repositoryService.createDeployment();
deploymentBuilder.addClasspathResource("second_approve.bpmn20.xml");
Deployment deployment = deploymentBuilder.deploy();
String deploymentId=deployment.getId();
ProcessDefinition processDefinition=repositoryService.createProcessDefinitionQuery().deploymentId(deploymentId).singleResult();
LOGGER.info("流程定义文件{},流程ID{}",processDefinition.getName(),processDefinition.getId());
14.启动运行流程
//启动运行时对象
RuntimeService runtimeService = processEngine.getRuntimeService();
ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());
LOGGER.info("启动流程[{}]",processInstance.getProcessDefinitionKey());
//处理流程任务
TaskService taskService = processEngine.getTaskService();
List<Task> list = taskService.createTaskQuery().list();
for(Task task:list){LOGGER.info("待处理任务[{}]",task.getName());
}
LOGGER.info("待处理任务数量[{}]",list.size());
15.抽取方法
将代码抽取为方法,选中代码,右键Refactor->Extract->Method,抽取后的效果:
//创建流程引擎
ProcessEngine processEngine=getProcessEngine();
//部署流程定义文件
ProcessDefinition processDefinition=getProcessDefinition(processEngine);
//启动运行流程//启动运行时对象
ProcessInstance processInstance=getProcessInstance(processEngine,processDefinition);
16.最终代码
DemoMain.java(此处以未提取方法为例,便于查看业务过程,分享的文件中为提取方法后的代码)
public class Demo {private static final Logger LOGGER = LoggerFactory.getLogger(Demo.class);public static void main(String[] args) {//创建流程引擎ProcessEngineConfiguration cfg = ProcessEngineConfiguration.createStandaloneInMemProcessEngineConfiguration();ProcessEngine processEngine = cfg.buildProcessEngine();LOGGER.info("启动程序");LOGGER.info("流程引擎版本:[{}]", processEngine.VERSION);//部署流程定义文件RepositoryService repositoryService = processEngine.getRepositoryService();DeploymentBuilder deploymentBuilder = repositoryService.createDeployment();deploymentBuilder.addClasspathResource("second_approve.bpmn20.xml");Deployment deployment = deploymentBuilder.deploy();String deploymentId = deployment.getId();ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deploymentId).singleResult();LOGGER.info("流程定义文件 [{}], 流程ID [{}]", processDefinition.getName(), processDefinition.getId());//启动运行流程RuntimeService runtimeService = processEngine.getRuntimeService();ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());LOGGER.info("启动流程 [{}]", processInstance.getProcessDefinitionKey());//处理流程任务Scanner scanner = new Scanner(System.in);while (processInstance != null && !processInstance.isEnded()) {TaskService taskService = processEngine.getTaskService();List<Task> list = taskService.createTaskQuery().list();LOGGER.info("待处理任务数量 [{}]", list.size());for (Task task : list) {LOGGER.info("待处理任务 [{}]", task.getName());Map<String, Object> variables = getMap(processEngine, scanner, task);taskService.complete(task.getId(), variables);processInstance = processEngine.getRuntimeService().createProcessInstanceQuery().processInstanceId(processInstance.getId()).singleResult();}}scanner.close();LOGGER.info("关闭程序");}//getMap()方法private static Map<String, Object> getMap(ProcessEngine processEngine, Scanner scanner, Task task){Map<String, Object> variables = new HashMap<>();FormService formService = processEngine.getFormService();TaskFormData taskFormData = formService.getTaskFormData(task.getId());List<FormProperty> formProperties = taskFormData.getFormProperties();for(FormProperty property : formProperties){String line = null;if(StringFormType.class.isInstance(property.getType())){LOGGER.info("请输入 [{}] ?", property.getName());line = scanner.nextLine();variables.put(property.getId(), line);}else if(DateFormType.class.isInstance(property.getType())){LOGGER.info("请输入 [{}] ? 格式(yyyy-MM-dd)", property.getName());line = scanner.nextLine();variables.put(property.getId(), line);}else{LOGGER.info("类型暂不支持{} ",property.getType());}LOGGER.info("您输入的内容是:{}", line);}return variables;}
}
DemoMain.java文件、pom.xml文件、second_approve.bpmn20.xml文件,以及需要整个程序者可自取:
链接:https://pan.baidu.com/s/1COuj1T4uvFumOTfn1wo53g
提取码:93xp
以下为打包项目到linux环境中运行
17.打包过程添加依赖(以下代码已经添加到上述的pom.xml文件中)
1)添加parent内容
<parent><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-parent</artifactId><version>2.0.0.RELEASE</version><relativePath/></parent>
2)添加plugin内容,基于plugin可以启动我们的程序。加在dependences后面
<build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin></plugins></build>
3)添加启动程序的依赖
<dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter</artifactId></dependency>
18.将项目上传到虚拟机,编译运行,再打包

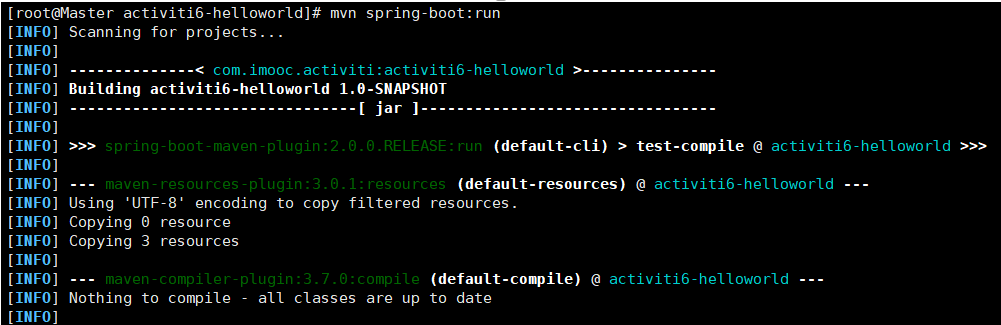

进入目录,以spring-boot方式启动程序
mvn spring-boot:run

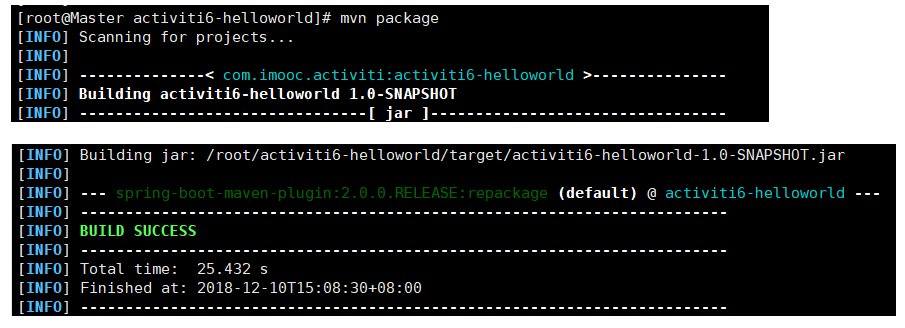

打包目录mvn package
进入到target目录查看到两个jar文件
注:第一个jar包含了所有的第三方依赖包括activiti和spring-boot依赖包
启动运行打包好的jar包:
java -jar activiti6-helloworld-1.0-SNAPSHOT.jar
该jar包可以放到任何有java环境上的机器上运行。
完毕!
