Activiti7工作流引擎：基础篇(三) 数据库表结构

知识传送门 》》》》》》》》

内卷: 一般用于形容某个领域中发生了过度的竞争，导致人们进入了互相倾轧、内耗的状态，也就是非理性的内部竞争。

更宽泛一点说，任何无实质意义的消耗都可称为“内卷”。

Activiti7的数据库表名以ACT_作为前缀，字段都是以下划线_结尾的，第二个前缀表示业务类每个表都会有一个字段REV_表示乐观锁版本号和业务没有任何关系，每次操作都会加1。

一：GE

1.1 act_ge_property 通用属性表

用于定义系统属性。

• next.dbid 流程实例id：初始化值为1，启动第一个流程实例值为2501。
• schema 版本号：7.0.0。


1.2 act_ge_bytearray 通用字节数组表

用于存储.bpmn文件和.png文件。

Activiti7中.bpmn文件本质上是一种.xml文件，可以可以通过解析XML获取流程定义文件中的每个节点信息。

/**
* 查询流程定义内容
*/
public void queryProcessDefinitionElement() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RepositoryService repositoryService = processEngine.getRepositoryService();ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().processDefinitionKey("offwork").singleResult();BpmnModel bpmnModel = repositoryService.getBpmnModel(processDefinition.getId());if (bpmnModel != null) {Collection<FlowElement> flowElements = bpmnModel.getMainProcess().getFlowElements();for (FlowElement flowElement : flowElements) {if (flowElement instanceof UserTask) {// 可以根据Assignee关联act_hi_identitylink找到负责人System.out.println(flowElement.getClass().getSimpleName() + "-"+ flowElement.getId() + "-" + flowElement.getName() + "-" + ((UserTask)flowElement).getAssignee());}}}
}// UserTask-_3-请假申请-${apply}
// UserTask-_4-项目经理-${pm}
// UserTask-_5-人事-${hr}

二：RE

每部署一次就会往act_re_deployment、act_re_procdef、act_ge_bytearray插入一条记录。

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
Deployment deploy = processEngine.getRepositoryService().createDeployment().addClasspathResource("bpmn/offwork.bpmn").name("请假流程").deploy();

2.1 act_re_deployment 资源部署表

2.2 act_re_procdef 资源流程定义表

act_re_deployment 和 act_re_procdef 是一对一关系。但注意：同一个.bpmn流程可以部署多次。

三：RU 运行时

启动流程实例：

• act_ru_execution：插入2条记录，第一条为流程实例记录，第二条为执行流记录（即UserTask任务节点）。
• act_ru_task：插入一条记录，为流程定义的第一个UserTask。
• act_ru_identitylink：每个UserTask对应一条记录，任务办理人。
• act_ru_variable：运行时所需的所有变量。

public void startProcessInstance() {Map<String, Object> assignees = new HashMap<>();assignees.put("apply", "张三");assignees.put("pm", "傻经理");assignees.put("hr", "狗人事");String businessKey = "1";ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();ProcessInstance processInstance = processEngine.getRuntimeService().startProcessInstanceByKey("offwork", businessKey, assignees);
}

3.1 act_ru_execution 流程实例表

第一次插入两条（一条流程实例对象ProcessInstance、一条执行流对象Execution），以后每次插入一条执行流对象。

3.2 act_ru_task 任务表

• 每启动一个流程实例就会将第一个任务节点插入该表，即同一个流程定义可以被不同的申请人发起多次，task表中同样有多条任务。
• 每个任务完成后会自动删除数据，同时将下一个任务插入到该表中。


3.3 act_ru_identitylink 参与人

3.4 act_ru_variable 流程变量

运行时所需的所有变量。流程完成后相关变量会被删除。

四：HI

4.1 act_hi_procinst

4.2 act_hi_taskinst和act_hi_actinst

TASK_DEF_KEY：对应于.bpmn文件中的每个符号的Id，所以Id一般不要使用生成的数字，改成有意义的名字更加直观。

ACT_HI_TASKINST和ACT_HI_ACTINST有什么区别？

• ACT_HI_TASKINST 和 ACT_HI_ACTINST 90%的字段相同。
• ACT_HI_TASKINST 只存储历史任务相关的数据。
• ACT_HI_ACTINST 存储所有活动节点数据，活动包含事件Event（开始、结束）、各种Task、网关Gateway等。

4.3 act_hi_detail

act_hi_detail 也是用来存储变量信息，不但记录传统的普通的变量，也能记录表单属性。

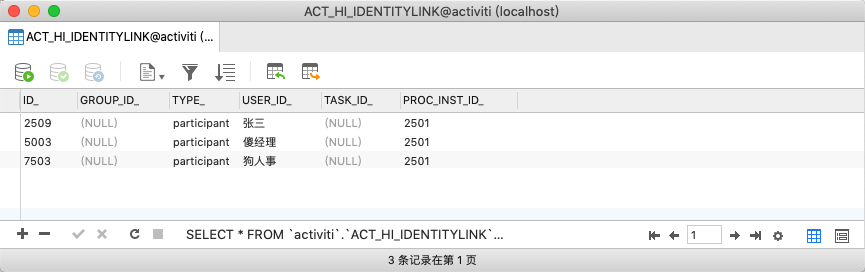

4.4 act_hi_identitylink 参与人

TYPE_：participant、candidate、assignee、owner、starter。

4.4 act_hi_varinst 历史变量

4.5 act_hi_comment 历史审核意见表

五：其它文章

Activiti 数据库表结构参考
