一、Figure和Axes上的文本

Matplotlib具有广泛的文本支持，包括对数学表达式的支持、对栅格和矢量输出的TrueType支持、具有任意旋转的换行分隔文本以及Unicode支持。下面的命令是通过pyplot API和objected-oriented API分别创建文本的方式：

pyplot APIOO APIdescription
texttext在Axes的任意位置添加text
titleset_title在Axes添加title
figtexttext在Figure的任意位置添加text
suptitlesuptitle在Figure添加title
xlabelset_xlabel在Axes的x-axis添加label
ylabelset_ylabel在Axes的y-axis添加label
1.text

pyplot API：matplotlib.pyplot.text(x, y, s, fontdict=None, **kwargs)
OO API：Axes.text(self, x, y, s, fontdict=None, **kwargs)

参数说明
s要添加的文本
x，y放置文本的点(x，y)
fontdict此参数是一个可选参数，并且是一个覆盖默认文本属性的字典。如果fontdict为None，则由rcParams确定默认值

返回值：此方法返回作为创建的文本实例的文本。
fontdict主要参数具体介绍：

PropertyDescription
alphafloat or None，该参数指透明度，越接近0越透明，越接近1越不透明
backgroundcolorcolor
bboxdict with properties for patches.FancyBboxPatch 这个是用来设置text周围的box外框
color or ccolor 指的是字体的颜色
fontfamily or family{FONTNAME, ‘serif’, ‘sans-serif’, ‘cursive’, ‘fantasy’, ‘monospace’} 该参数指的是字体的类型
fontproperties or font or font_propertiesfont_manager.FontProperties or str or pathlib.Path
fontsize or sizefloat or {‘xx-small’, ‘x-small’, ‘small’, ‘medium’, ‘large’, ‘x-large’, ‘xx-large’} 该参数指字体大小
fontstretch or stretch{a numeric value in range 0-1000, ‘ultra-condensed’, ‘extra-condensed’, ‘condensed’, ‘semi-condensed’, ‘normal’, ‘semi-expanded’, ‘expanded’, ‘extra-expanded’, ‘ultra-expanded’} 该参数是指从字体中选择正常、压缩或扩展的字体
fontstyle or style{‘normal’, ‘italic’, ‘oblique’} 该参数是指字体的样式是否倾斜等
fontweight or weight{a numeric value in range 0-1000, ‘ultralight’, ‘light’, ‘normal’, ‘regular’, ‘book’, ‘medium’, ‘roman’, ‘semibold’, ‘demibold’, ‘demi’, ‘bold’, ‘heavy’, ‘extra bold’, ‘black’}
horizontalalignment or ha{‘center’, ‘right’, ‘left’} 该参数是指选择文本左对齐右对齐还是居中对齐
labelobject
linespacingfloat (multiple of font size)
position(float, float)
rotationfloat or {‘vertical’, ‘horizontal’} 该参数是指text逆时针旋转的角度，“horizontal”等于0，“vertical”等于90。我们可以根据自己设定来选择合适角度
verticalalignment or va{‘center’, ‘top’, ‘bottom’, ‘baseline’, ‘center_baseline’}

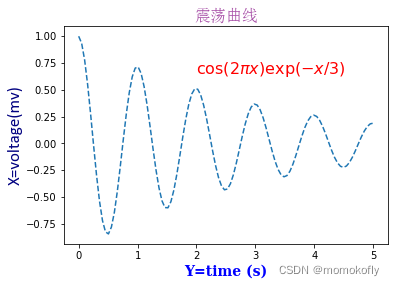

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.font_manager import FontProperties
import numpy as np#fontdict学习的案例
#学习的过程中请尝试更换不同的fontdict字典的内容，以便于更好的掌握
#---------设置字体样式，分别是字体，颜色，宽度，大小
font1 = {'family': 'SimSun',#华文楷体'alpha':0.7,#透明度'color':  'purple','weight': 'normal','size': 16,}
font2 = {'family': 'Times New Roman','color':  'red','weight': 'normal','size': 16,}
font3 = {'family': 'serif','color':  'blue','weight': 'bold','size': 14,}
font4 = {'family': 'Calibri','color':  'navy','weight': 'normal','size': 17,}
#-----------四种不同字体显示风格-----#-------建立函数----------
x = np.linspace(0.0, 5.0, 100)
y = np.cos(2*np.pi*x) * np.exp(-x/3)
#-------绘制图像，添加标注----------
plt.plot(x, y, '--')
plt.title('震荡曲线', fontdict=font1)
#------添加文本在指定的坐标处------------
plt.text(2, 0.65, r'$\cos(2 \pi x) \exp(-x/3)$', fontdict=font2)
#---------设置坐标标签
plt.xlabel('Y=time (s)', fontdict=font3)
plt.ylabel('X=voltage(mv)', fontdict=font4)# 调整图像边距
plt.subplots_adjust(left=0.15)
plt.show()

在这里插入图片描述

2.title和set_title

pyplot API：matplotlib.pyplot.title(label, fontdict=None, loc=None, pad=None, *, y=None, **kwargs)
OO API：Axes.set_title(self, label, fontdict=None, loc=None, pad=None, *, y=None, **kwargs)
该命令是用来设置axes的标题。

参数说明
labelstr，要添加的文本
fontdictdict，此参数是控制title文本的外观，默认fontdict为：{‘fontsize’: rcParams[‘axes.titlesize’], ‘fontweight’: rcParams[‘axes.titleweight’], ‘color’: rcParams[‘axes.titlecolor’], ‘verticalalignment’: ‘baseline’, ‘horizontalalignment’: loc}
locstr，{‘center’, ‘left’, ‘right’}默认为center
padfloat，指标题偏离图表顶部的距离，默认为6
yfloat，该参数是title所在axes垂向的位置，默认值为1，即title位于axes的顶部
kwargs指可以设置的一些奇特文本的属性

返回值：此方法返回作为创建的title实例的文本。

3.figtext和text

pyplot API：matplotlib.pyplot.figtext(x, y, s, fontdict=None, **kwargs)
OO API：text(self, x, y, s, fontdict=None,**kwargs)

参数说明
x，yfloat，指在figure中放置文本的位置，一般取值是在[0,1]范围内。使用transform关键字可以更改坐标系
sstr，指文本
fontdictdict，一个可选参数，并且是一个覆盖默认文本属性的字典。如果fontdict为None，则由rcParams确定默认值

返回值：此方法返回作为创建的文本实例的文本。

4.suptitle

pyplot API：matplotlib.pyplot.suptitle(t, **kwargs)
OO API:suptitle(self, t, **kwargs)

参数说明
tstr，标题的文本
xfloat，默认值是0.5，指文本在figure坐标系下的x坐标
yfloat，默认值是0.95，指文本在figure坐标系下的y坐标
horizontalalignment, ha指选择文本水平对齐方式，有三种选择{‘center’, ‘left’, right’}，默认值是 ‘center’
verticalalignment, va指选择文本垂直对齐方式，有四种选择{‘top’, ‘center’, ‘bottom’, ‘baseline’}，默认值是 ‘top’
fontsize, size指文本的大小，默认值是依据rcParams的设置：rcParams[“figure.titlesize”] (default: ‘large’)
fontweight, weight用来设置字重，默认值是依据rcParams的设置：rcParams[“figure.titleweight”] (default: ‘normal’)
fontpropertiesNone or dict，该参数是可选参数，如果该参数被指定，字体的大小将从该参数的默认值中提取。

返回值：此方法返回作为创建的title实例的文本。

5.xlabel和ylabel

pyplot API：
matplotlib.pyplot.xlabel(xlabel, fontdict=None, labelpad=None, , loc=None, **kwargs)
matplotlib.pyplot.ylabel(ylabel, fontdict=None, labelpad=None,, loc=None, **kwargs)
OO API:
Axes.set_xlabel(self, xlabel, fontdict=None, labelpad=None, , loc=None, **kwargs)
Axes.set_ylabel(self, ylabel, fontdict=None, labelpad=None,, loc=None, **kwargs)

参数说明
xlabel或者ylabellabel的文本
labelpad设置label距离轴(axis)的距离
loc{‘left’, ‘center’, ‘right’}，默认为center
**kwargs文本属性

返回值：此方法返回作为创建的xlabel和ylabel实例的文本。

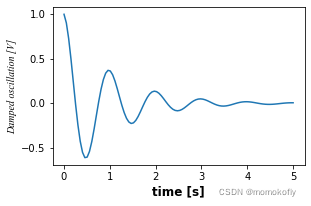

#文本属性的输入一种是通过**kwargs属性这种方式，一种是通过操作 matplotlib.font_manager.FontProperties 方法
#该案例中对于x_label采用**kwargs调整字体属性，y_label则采用 matplotlib.font_manager.FontProperties 方法调整字体属性
#该链接是FontProperties方法的介绍 https://matplotlib.org/api/font_manager_api.html#matplotlib.font_manager.FontProperties
x1 = np.linspace(0.0, 5.0, 100)
y1 = np.cos(2 * np.pi * x1) * np.exp(-x1)font = FontProperties()
font.set_family('serif')
font.set_name('Times New Roman')
font.set_style('italic')fig, ax = plt.subplots(figsize=(5, 3))
fig.subplots_adjust(bottom=0.15, left=0.2)
ax.plot(x1, y1)
ax.set_xlabel('time [s]', fontsize='large', fontweight='bold')
ax.set_ylabel('Damped oscillation [V]', fontproperties=font)plt.show()

在这里插入图片描述

6.字体的属性设置

字体设置一般有全局字体设置和自定义局部字体设置两种方法。

#首先可以查看matplotlib所有可用的字体
from matplotlib import font_manager
font_family = font_manager.fontManager.ttflist
font_name_list = [i.name for i in font_family]
for font in font_name_list[:10]:print(f'{font}\n')
#结果：
#DejaVu Sans Display
#STIXNonUnicode
#STIXSizeTwoSym
#DejaVu Serif
#DejaVu Sans
#STIXGeneral
#cmmi10
#DejaVu Serif
#STIXSizeOneSym
#cmss10

为了方便在图中加入合适的字体，可以参考常用中文字体的英文名称

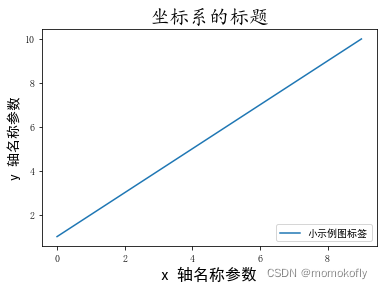

#该block讲述如何在matplotlib里面，修改字体默认属性，完成全局字体的更改。
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimSun']    # 指定默认字体为新宋体。
plt.rcParams['axes.unicode_minus'] = False      # 解决保存图像时 负号'-' 显示为方块和报错的问题。#局部字体的修改方法1
import matplotlib.pyplot as plt
import matplotlib.font_manager as fontmgx = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
plt.plot(x, label='小示例图标签')# 直接用字体的名字。
plt.xlabel('x 轴名称参数', fontproperties='Microsoft YaHei', fontsize=16)         # 设置x轴名称，采用微软雅黑字体
plt.ylabel('y 轴名称参数', fontproperties='Microsoft YaHei', fontsize=14)         # 设置Y轴名称
plt.title('坐标系的标题',  fontproperties='Microsoft YaHei', fontsize=20)         # 设置坐标系标题的字体
plt.legend(loc='lower right', prop={"family": 'Microsoft YaHei'}, fontsize=10);    # 小示例图的字体设置

在这里插入图片描述

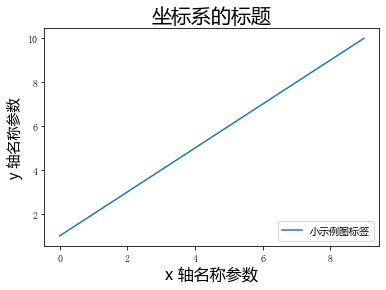

#局部字体的修改方法2
import matplotlib.pyplot as plt
import matplotlib.font_manager as fontmgx = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
plt.plot(x, label='小示例图标签')
#fname为你系统中的字体库路径
my_font1 = fontmg.FontProperties(fname=r'C:\Windows\Fonts\simhei.ttf')      # 读取系统中的 黑体 字体。
my_font2 = fontmg.FontProperties(fname=r'C:\Windows\Fonts\simkai.ttf')      # 读取系统中的 楷体 字体。
# fontproperties 设置中文显示，fontsize 设置字体大小
plt.xlabel('x 轴名称参数', fontproperties=my_font1, fontsize=16)       # 设置x轴名称
plt.ylabel('y 轴名称参数', fontproperties=my_font1, fontsize=14)       # 设置Y轴名称
plt.title('坐标系的标题',  fontproperties=my_font2, fontsize=20)       # 标题的字体设置
plt.legend(loc='lower right', prop=my_font1, fontsize=10);

在这里插入图片描述

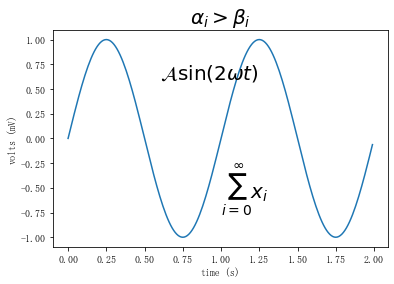

7.数学表达式

在文本标签中使用数学表达式。

import numpy as np
import matplotlib.pyplot as plt
t = np.arange(0.0, 2.0, 0.01)
s = np.sin(2*np.pi*t)plt.plot(t, s)
plt.title(r'$\alpha_i > \beta_i$', fontsize=20)
plt.text(1, -0.6, r'$\sum_{i=0}^\infty x_i$', fontsize=20)
plt.text(0.6, 0.6, r'$\mathcal{A}\mathrm{sin}(2 \omega t)$',fontsize=20)
plt.xlabel('time (s)')
plt.ylabel('volts (mV)')
plt.show()

在这里插入图片描述

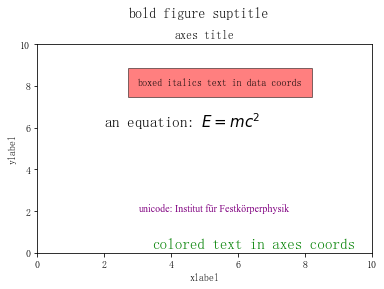

对前七节学习内容的总结案例

import matplotlib
import matplotlib.pyplot as pltfig = plt.figure()
ax = fig.add_subplot(111)
fig.subplots_adjust(top=0.85)# 分别在figure和subplot上设置title
fig.suptitle('bold figure suptitle', fontsize=14, fontweight='bold')
ax.set_title('axes title')ax.set_xlabel('xlabel')
ax.set_ylabel('ylabel')# 设置x-axis和y-axis的范围都是[0, 10]
ax.axis([0, 10, 0, 10])ax.text(3, 8, 'boxed italics text in data coords', style='italic',bbox={'facecolor': 'red', 'alpha': 0.5, 'pad': 10})ax.text(2, 6, r'an equation: $E=mc^2$', fontsize=15)
font1 = {'family': 'Times New Roman','color':  'purple','weight': 'normal','size': 10,}
ax.text(3, 2, 'unicode: Institut für Festkörperphysik',fontdict=font1)
ax.text(0.95, 0.01, 'colored text in axes coords',verticalalignment='bottom', horizontalalignment='right',transform=ax.transAxes,color='green', fontsize=15)plt.show()

在这里插入图片描述

二、Tick上的文本

设置tick（刻度）和ticklabel（刻度标签）也是可视化中经常需要操作的步骤，matplotlib既提供了自动生成刻度和刻度标签的模式（默认状态），同时也提供了许多让使用者灵活设置的方式。

1.简单模式

可以使用axis的set_ticks方法手动设置标签位置，使用axis的set_ticklabels方法手动设置标签格式。

import matplotlib.pyplot as plt
import numpy as np
import matplotlib
x1 = np.linspace(0.0, 5.0, 100)
y1 = np.cos(2 * np.pi * x1) * np.exp(-x1)

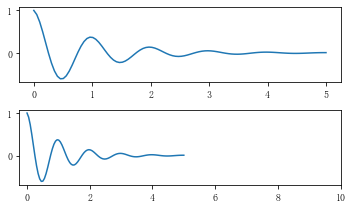

# 使用axis的set_ticks方法手动设置标签位置的例子，该案例中由于tick设置过大，所以会影响绘图美观，不建议用此方式进行设置tick
fig, axs = plt.subplots(2, 1, figsize=(5, 3), tight_layout=True)
axs[0].plot(x1, y1)
axs[1].plot(x1, y1)
axs[1].xaxis.set_ticks(np.arange(0., 10.1, 2.))
plt.show()

在这里插入图片描述

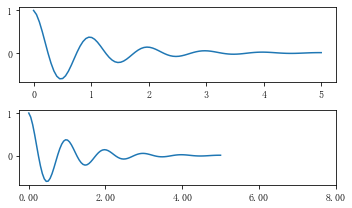

# 使用axis的set_ticklabels方法手动设置标签格式的例子
fig, axs = plt.subplots(2, 1, figsize=(5, 3), tight_layout=True)
axs[0].plot(x1, y1)
axs[1].plot(x1, y1)
ticks = np.arange(0., 8.1, 2.)
tickla = [f'{tick:1.2f}' for tick in ticks]
axs[1].xaxis.set_ticks(ticks)
axs[1].xaxis.set_ticklabels(tickla)
plt.show()

在这里插入图片描述

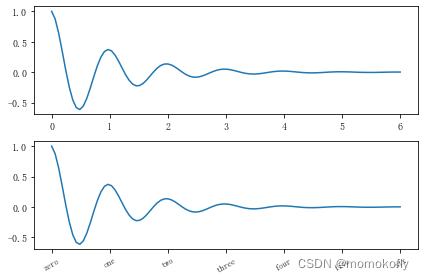

#一般绘图时会自动创建刻度，而如果通过上面的例子使用set_ticks创建刻度可能会导致tick的范围与所绘制图形的范围不一致的问题。
#所以在下面的案例中，axs[1]中set_xtick的设置要与数据范围所对应，然后再通过set_xticklabels设置刻度所对应的标签
import numpy as np
import matplotlib.pyplot as plt
fig, axs = plt.subplots(2, 1, figsize=(6, 4), tight_layout=True)
x1 = np.linspace(0.0, 6.0, 100)
y1 = np.cos(2 * np.pi * x1) * np.exp(-x1)
axs[0].plot(x1, y1)
axs[0].set_xticks([0,1,2,3,4,5,6])axs[1].plot(x1, y1)
axs[1].set_xticks([0,1,2,3,4,5,6])#要将x轴的刻度放在数据范围中的哪些位置
axs[1].set_xticklabels(['zero','one', 'two', 'three', 'four', 'five','six'],#设置刻度对应的标签rotation=30, fontsize='small')#rotation选项设定x刻度标签倾斜30度。
axs[1].xaxis.set_ticks_position('bottom')#set_ticks_position()方法是用来设置刻度所在的位置，常用的参数有bottom、top、both、none
print(axs[1].xaxis.get_ticklines())
plt.show()
#结果：<a list of 14 Line2D ticklines objects>

在这里插入图片描述

2.Tick Locators and Formatters

除了上述的简单模式，还可以使用Tick Locators and Formatters完成对于刻度位置和刻度标签的设置。 其中Axis.set_major_locator和Axis.set_minor_locator方法用来设置标签的位置，Axis.set_major_formatter和Axis.set_minor_formatter方法用来设置标签的格式。这种方式的好处是不用显式地列举出刻度值列表。
set_major_formatter和set_minor_formatter这两个formatter格式命令可以接收字符串格式（matplotlib.ticker.StrMethodFormatter）或函数参数（matplotlib.ticker.FuncFormatter）来设置刻度值的格式 。

a)Tick Formatters

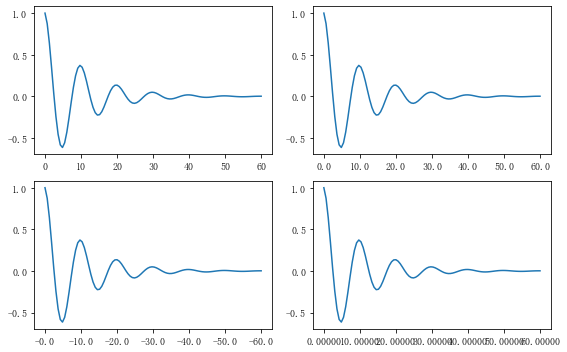

# 接收字符串格式的例子
fig, axs = plt.subplots(2, 2, figsize=(8, 5), tight_layout=True)
for n, ax in enumerate(axs.flat):ax.plot(x1*10., y1)formatter = matplotlib.ticker.FormatStrFormatter('%1.1f')
axs[0, 1].xaxis.set_major_formatter(formatter)formatter = matplotlib.ticker.FormatStrFormatter('-%1.1f')
axs[1, 0].xaxis.set_major_formatter(formatter)formatter = matplotlib.ticker.FormatStrFormatter('%1.5f')
axs[1, 1].xaxis.set_major_formatter(formatter)plt.show()

在这里插入图片描述

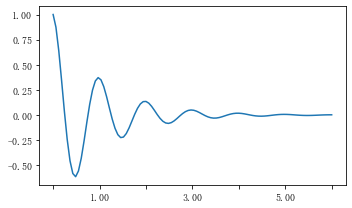

# 接收函数的例子
def formatoddticks(x, pos):"""Format odd tick positions."""if x % 2:return f'{x:1.2f}'else:return ''fig, ax = plt.subplots(figsize=(5, 3), tight_layout=True)
ax.plot(x1, y1)
ax.xaxis.set_major_formatter(formatoddticks)
plt.show()

在这里插入图片描述

b)Tick Locators

在普通的绘图中，可以直接通过上图的set_ticks进行设置刻度的位置，缺点是需要自己指定或者接受matplotlib默认给定的刻度。当需要更改刻度的位置时，matplotlib给了常用的几种locator的类型。如果要绘制更复杂的图，可以先设置locator的类型，然后通过axs.xaxis.set_major_locator(locator)绘制即可。
locator=plt.MaxNLocator(nbins=7)
locator=plt.FixedLocator(locs=[0,0.5,1.5,2.5,3.5,4.5,5.5,6])#直接指定刻度所在的位置
locator=plt.AutoLocator()#自动分配刻度值的位置
locator=plt.IndexLocator(offset=0.5, base=1)#面元间距是1，从0.5开始
locator=plt.MultipleLocator(1.5)#将刻度的标签设置为1.5的倍数
locator=plt.LinearLocator(numticks=5)#线性划分5等分，4个刻度

# 接收各种locator的例子
fig, axs = plt.subplots(2, 2, figsize=(8, 5), tight_layout=True)
for n, ax in enumerate(axs.flat):ax.plot(x1*10., y1)locator = matplotlib.ticker.AutoLocator()
axs[0, 0].xaxis.set_major_locator(locator)locator = matplotlib.ticker.MaxNLocator(nbins=10)
axs[0, 1].xaxis.set_major_locator(locator)locator = matplotlib.ticker.MultipleLocator(5)
axs[1, 0].xaxis.set_major_locator(locator)locator = matplotlib.ticker.FixedLocator([0,7,14,21,28])
axs[1, 1].xaxis.set_major_locator(locator)plt.show()

在这里插入图片描述

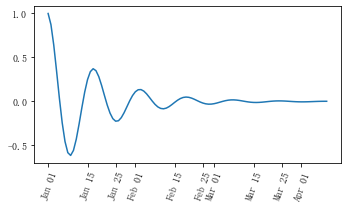

此外matplotlib.dates 模块还提供了特殊的设置日期型刻度格式和位置的方式。

import matplotlib.dates as mdates
import datetime
# 特殊的日期型locator和formatter
locator = mdates.DayLocator(bymonthday=[1,15,25])
formatter = mdates.DateFormatter('%b %d')fig, ax = plt.subplots(figsize=(5, 3), tight_layout=True)
ax.xaxis.set_major_locator(locator)
ax.xaxis.set_major_formatter(formatter)
base = datetime.datetime(2017, 1, 1, 0, 0, 1)
time = [base + datetime.timedelta(days=x) for x in range(len(x1))]
ax.plot(time, y1)
ax.tick_params(axis='x', rotation=70)
plt.show()

在这里插入图片描述
其他进阶案例：

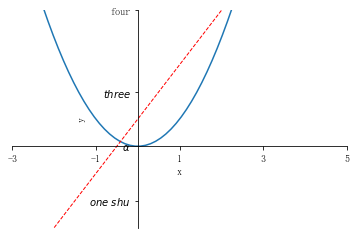

#展示了如何进行坐标轴的移动，如何更改刻度值的样式
import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(-3,3,50)
y1 = 2*x+1
y2 = x**2
plt.figure()
plt.plot(x,y2)
plt.plot(x,y1,color='red',linewidth=1.0,linestyle = '--')
plt.xlim((-3,5))
plt.ylim((-3,5))
plt.xlabel('x')
plt.ylabel('y')
new_ticks1 = np.linspace(-3,5,5)
plt.xticks(new_ticks1)
plt.yticks([-2,0,2,5],[r'$one\ shu$',r'$\alpha$',r'$three$',r'four'])
'''
上一行代码是将y轴上的小标改成文字,其中，空格需要增加\，即'\ ',$可将格式更改成数字模式，如果需要输入数学形式的α，则需要用\转换，即\alpha
如果使用面向对象的命令进行画图，那么下面两行代码可以实现与 plt.yticks([-2,0,2,5],[r'$one\ shu$',r'$\alpha$',r'$three$',r'four']) 同样的功能
axs.set_yticks([-2,0,2,5])
axs.set_yticklabels([r'$one\ shu$',r'$\alpha$',r'$three$',r'four'])
'''
ax = plt.gca()#gca = 'get current axes' 获取现在的轴
'''
ax = plt.gca()是获取当前的axes，其中gca代表的是get current axes。
fig=plt.gcf是获取当前的figure，其中gcf代表的是get current figure。许多函数都是对当前的Figure或Axes对象进行处理，
例如plt.plot()实际上会通过plt.gca()获得当前的Axes对象ax，然后再调用ax.plot()方法实现真正的绘图。而在本例中则可以通过ax.spines方法获得当前顶部和右边的轴并将其颜色设置为不可见
然后将左边轴和底部的轴所在的位置重新设置
最后再通过set_ticks_position方法设置ticks在x轴或y轴的位置，本示例中因所设置的bottom和left是ticks在x轴或y轴的默认值，所以这两行的代码也可以不写
'''
ax.spines['top'].set_color('none')
ax.spines['right'].set_color('none')
ax.spines['left'].set_position(('data',0))
ax.spines['bottom'].set_position(('data',0))#axes 百分比
ax.xaxis.set_ticks_position('bottom')   #设置ticks在x轴的位置
ax.yaxis.set_ticks_position('left')     #设置ticks在y轴的位置
plt.show()

在这里插入图片描述

三、legend（图例）

图例的设置会使用一些常见术语，为了清楚起见，这些术语在此处进行说明：

  • ** legend entry（图例条目）**： 图例有一个或多个legend entries组成。一个entry由一个key和一个label组成。
  • ** legend key（图例键）** ：每个 legend label左面的colored/patterned marker（彩色/图案标记）。
  • ** legend label（图例标签）**： 描述由key来表示的handle的文本。
  • ** legend handle（图例句柄）**：用于在图例中生成适当图例条目的原始对象。
    常用的几个参数：
  1. 设置图列位置：plt.legend(loc=‘upper center’) 等同于plt.legend(loc=9)，对应关系如下表。
loc by numberloc by text
0‘best’
1‘upper right’
2‘upper left’
3‘lower left’
4‘lower right’
5‘right’
6‘center left’
7‘center right’
8‘lower center’
9‘upper center’
10‘center’
  1. 设置图例字体大小：fontsize : int or float or {‘xx-small’, ‘x-small’, ‘small’, ‘medium’, ‘large’, ‘x-large’, ‘xx-large’}
  2. 设置图例边框及背景
    plt.legend(loc=‘best’,frameon=False) #去掉图例边框
    plt.legend(loc=‘best’,edgecolor=‘blue’) #设置图例边框颜色
    plt.legend(loc=‘best’,facecolor=‘blue’) #设置图例背景颜色,若无边框,参数无效
  3. 设置图例标题：legend = plt.legend([“CH”, “US”], title=‘China VS Us’)
  4. 设置图例名字及对应关系：legend = plt.legend([p1, p2], [“CH”, “US”])

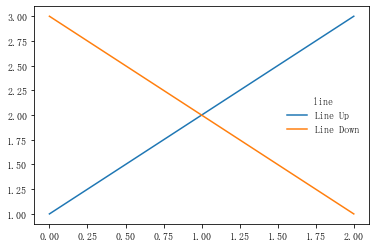

line_up, = plt.plot([1, 2, 3], label='Line 2')
line_down, = plt.plot([3, 2, 1], label='Line 1')
plt.legend([line_up, line_down], ['Line Up', 'Line Down'],loc=5, title='line',frameon=False);#loc参数设置图例所在的位置，title设置图例的标题，frameon参数将图例边框给去掉

在这里插入图片描述

#这个案例是显示多图例legend
import matplotlib.pyplot as plt
import numpy as np
x = np.random.uniform(-1, 1, 4)
y = np.random.uniform(-1, 1, 4)
p1, = plt.plot([1,2,3])
p2, = plt.plot([3,2,1])
l1 = plt.legend([p2, p1], ["line 2", "line 1"], loc='upper left')p3 = plt.scatter(x[0:2], y[0:2], marker = 'D', color='r')
p4 = plt.scatter(x[2:], y[2:], marker = 'D', color='g')
# 下面这行代码由于添加了新的legend，所以会将l1从legend中给移除
plt.legend([p3, p4], ['label', 'label1'], loc='lower right', scatterpoints=1)
# 为了保留之前的l1这个legend，所以必须要通过plt.gca()获得当前的axes，然后将l1作为单独的artist
plt.gca().add_artist(l1);

在这里插入图片描述
参考资料：https://datawhalechina.github.io/fantastic-matplotlib/%E7%AC%AC%E5%9B%9B%E5%9B%9E%EF%BC%9A%E6%96%87%E5%AD%97%E5%9B%BE%E4%BE%8B%E5%B0%BD%E7%9C%89%E7%9B%AE/index.html

这篇关于DW-matplotlib-Task4的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/407361。

相关文章

matplotlib绘图中插入图片

matplotlib绘图中插入图片

在使用matplotlib下的pyplot绘图时，有时处于各种原因，需要采用类似贴图的方式，插入外部的图片，例如添加自己的logo，或者其他的图形水印等。 一开始，查找到的资料都是使用imshow，但是这会有带来几个问题，一个是图形的原点发生了变化，另外一个问题就是图形比例也产生了变化，当然最大的问题是图形占据了整个绘图区域，完全喧宾夺主了，与我们设想的只在绘图区域中占据很小的一块不相符。 经
阅读更多...
matplotlib中文乱码问题

matplotlib中文乱码问题

在使用Matplotlib进行数据可视化的过程中，经常会遇到中文乱码的问题。显示乱码是由于编码问题导致的，而matplotlib 默认使用ASCII 编码，但是当使用pyplot时，是支持unicode编码的，只是默认字体是英文字体，导致中文无法正常显示，所以显示中文乱码。 文本使用系统默认字体、手动指定字体、使用字体管理器来解决。 一、系统默认字体（全局设置字体） 在Matplotlib中
阅读更多...
Matplotlib图像读取和输出及jpg、png格式对比,及透明通道alpha设置

Matplotlib图像读取和输出及jpg、png格式对比,及透明通道alpha设置

图像像素值 图像像素值一般size为3,也就是通道数,分别代表R,G,B,如果只有单一 一个值则表示灰度值,也就是说一张二维图片,当长和宽都为1080时,那么若是灰度图像,图像尺寸为(1080,1080,1)若是RGB图像则为(1080,1080,3), jpg、png图像格式 jpg图像的灰度值范围和RGB范围为[0,255],数值类型为uint8,也就是无符号整数 png图像的灰度值范
阅读更多...
使用matplotlib绘制散点图、柱状图和饼状图-学习篇

使用matplotlib绘制散点图、柱状图和饼状图-学习篇

一、散点图 Python代码如下： num_points = 100x = np.random.rand(num_points) #x点位随机y = np.random.rand(num_points) #y点位随机colors = np.random.rand(num_points) #颜色随机sizes = 1000 * np.random.rand(num_points) # 大
阅读更多...
Matplotlib通过axis()配置坐标轴数据详解

Matplotlib通过axis()配置坐标轴数据详解

坐标轴范围设置 axis()可以直接传入列表[xmin,xmax,ymin,ymax]进行范围设置, 分别可以使用plt.axis()或者画布对象.axis()进行配置 import numpy as npimport matplotlib.pyplot as pltx = np.linspace(0, 20, 100)y = x*2plt.plot(x, y, 'r')plt.ax
阅读更多...
【python 图像切割】matplotlib读取图像，裁剪图像

【python 图像切割】matplotlib读取图像，裁剪图像

#-*-coding:utf-8-*-import sysreload(sys)sys.setdefaultencoding('utf-8')import matplotlib.pylab as plt# 加载图像im = plt.imread("E:/ID/2.png")print(im.shape)# (y轴像素点数， x轴像素点数，图像通道数)def plti(im, **kw
阅读更多...
DB、DW、DM、ODS、OLAP、OLTP和BI的概念理解

DB、DW、DM、ODS、OLAP、OLTP和BI的概念理解

今天特地查了一些官方解释和很多优秀的博客文章，将关于数仓方面的一些名词理解记了下来，先将这些简称做一个解释： 1、DB（DataBase）:数据库，一般指的就是OLTP数据库，在线事物数据库，用来支持生产的。DB保留的是数据信息的最新状态，只有一个状态！ 2、DW（Data Warehouse）：数据仓库，保存的是数据在不同时间点的状态，对同一个数据信息，保留不同时间点的状态，便于我们做统计
阅读更多...
怎么使用matplotlib绘制一个从-2π到2π的sin(x)的折线图-学习篇

怎么使用matplotlib绘制一个从-2π到2π的sin(x)的折线图-学习篇

首先：如果你的环境中没有安装matplotlib，使用以下命令可以直接安装 pip install matplotlib 如何画一个这样的折线图呢？往下看 想要画一个简单的sin(x)在-2π到2π的折线图，我们要拆分成以下步骤： 先导入相关的库文件 我们需要创建一个数学函数相关的图，需要引入 numpy 我们需要绘制图表，所以需要引入matplotlib来绘制图表创建一个x值的数组从
阅读更多...
解决matplotlib中文乱码最简单方案

解决matplotlib中文乱码最简单方案

解决matplotlib中文乱码问题方案众多，我认为如下方案是最简单的一个。 1、从电脑中搜索simhei字体，如下示意图是mac检索结果，或者直接搜索simhei.ttf下载字体 拷贝到指定路径：/path/to/mex/simhei.ttf  2、matplotlib 加载字体 def plot_with_chinese():     import matplotlib.pyp
阅读更多...
Matplotlib详解 - PlotType : Pairwise data

Matplotlib详解 - PlotType : Pairwise data

1. 前言 Pairwise data（成对数据）指的是在数据集中，数据点是以成对的形式出现的，通常用于分析两者之间的关系或比较。在成对数据中，数据点通常是以两个变量的组合出现的，代表两个实体、两个属性或两个观测值之间的关系。 本篇文章讲解成对数据的可视化形式 2. plot()折线图 用途：最常见的折线图绘制函数，用于绘制连续数据的趋势 适用场景：绘制简单的线性或非线性关系，比
阅读更多...

Copyright China编程 23002807@qq.com

沪ICP备2023033072号-2
