1.RationalDMIS 7.1

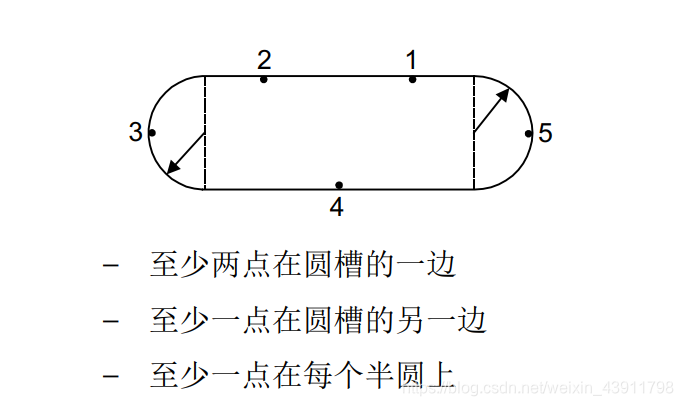

1.圆槽 （直边上采点）
必须至少探测5点（顺时针或逆时针）,请牢记测点尽量均匀。

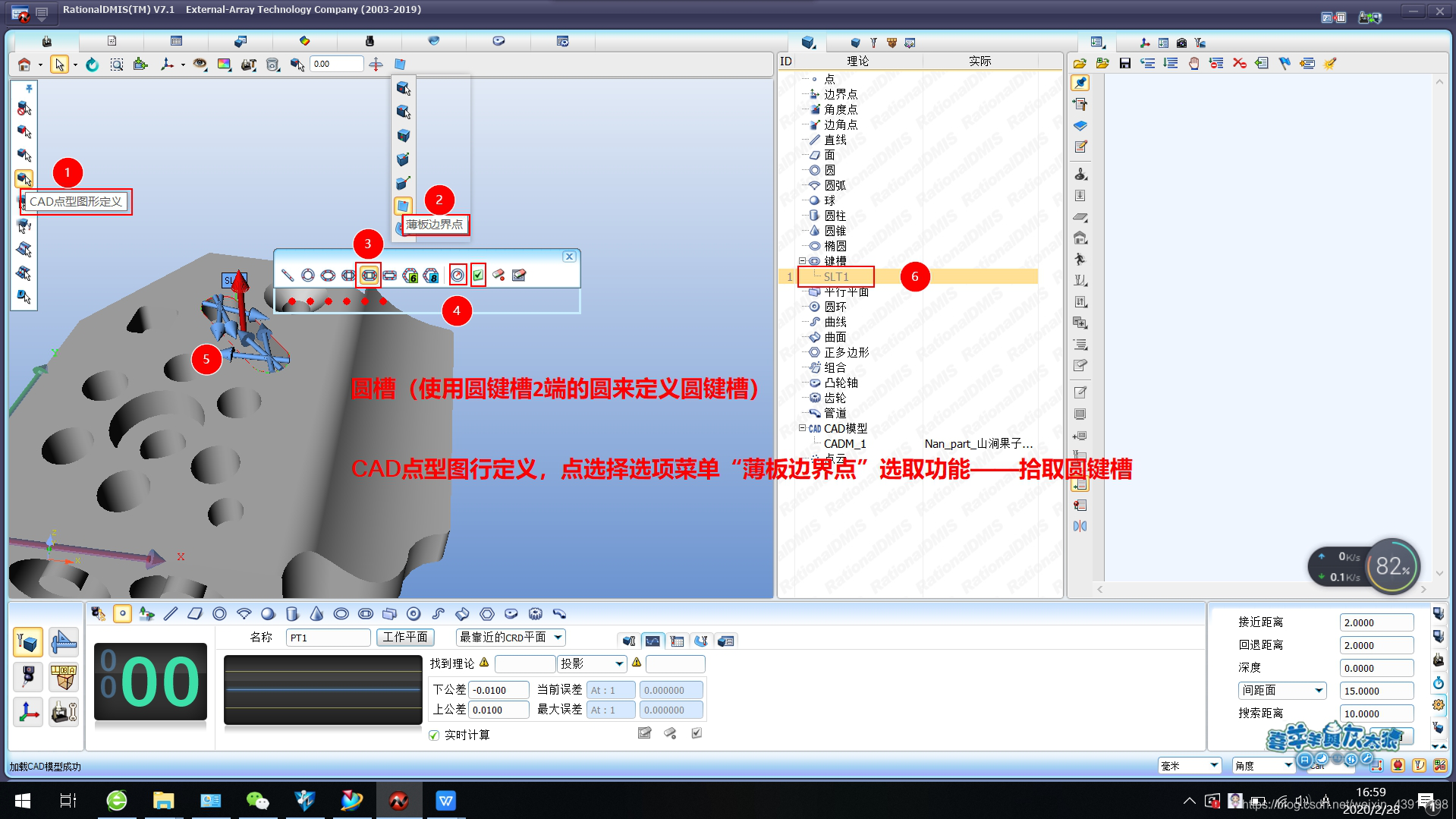

CAD点型图形定义

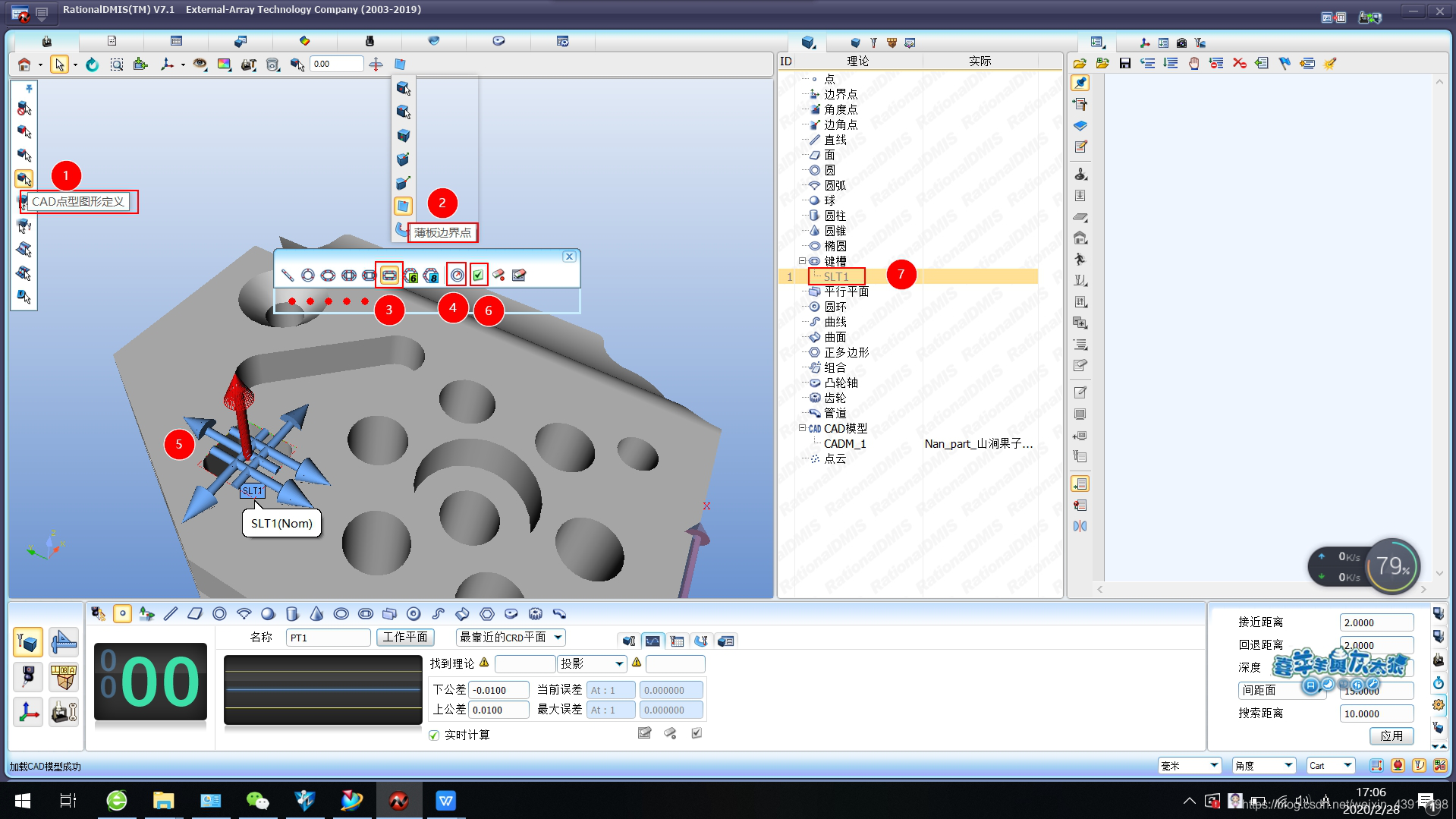

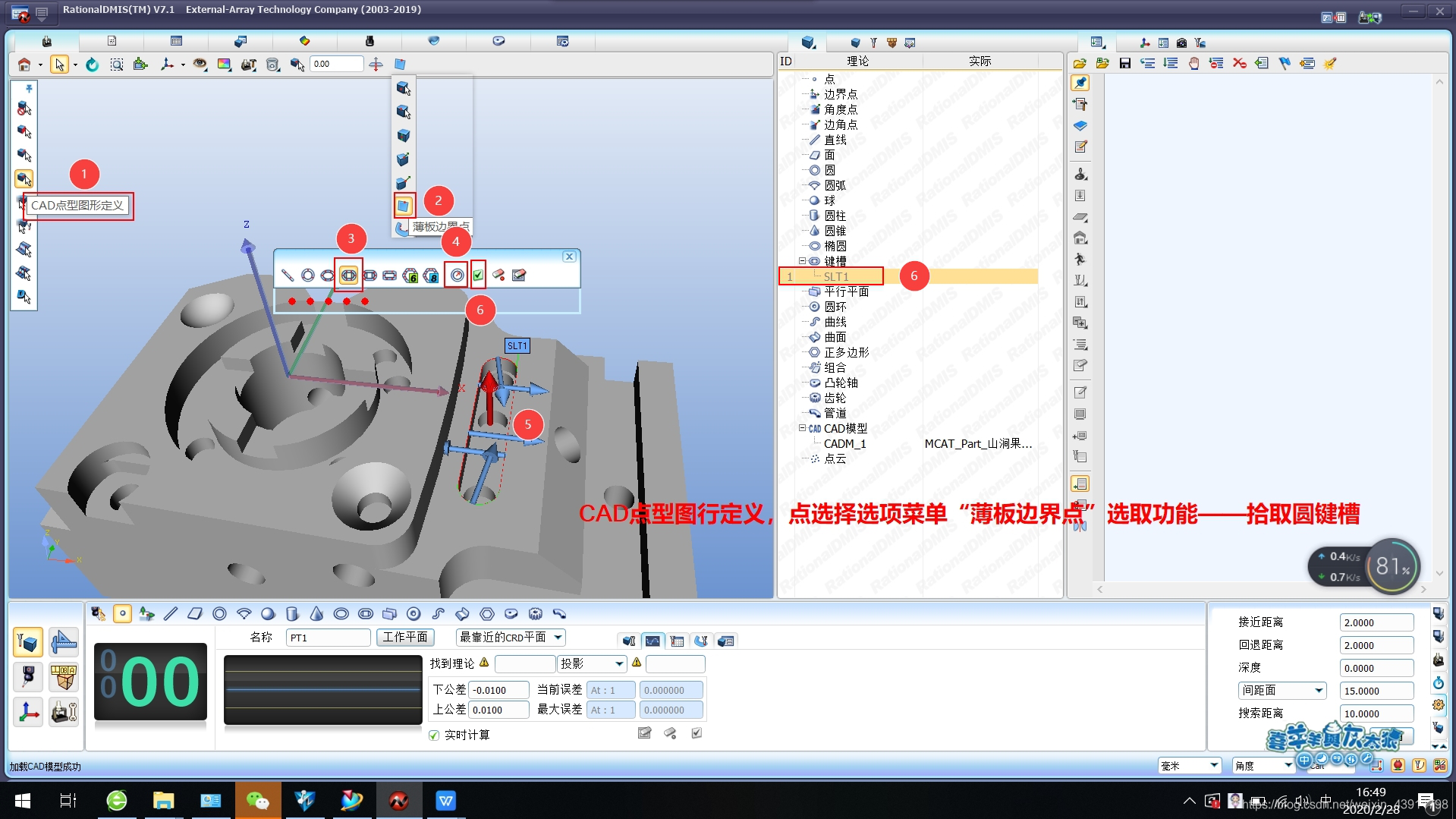

点选择选项菜单“薄板边界点”选取功能——拾取圆键槽
对于许多钣金的IGES模型，它可以用来允许用户选择边界点最佳拟合去取代元素的直接识别。

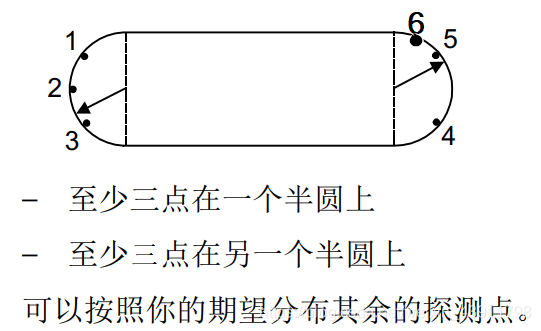

2.圆槽（使用圆键槽2端的圆来定义圆键槽）
注意：前一半点要选取在键槽的一端圆上，另一半点分布在另外一端，2端的点要平均。

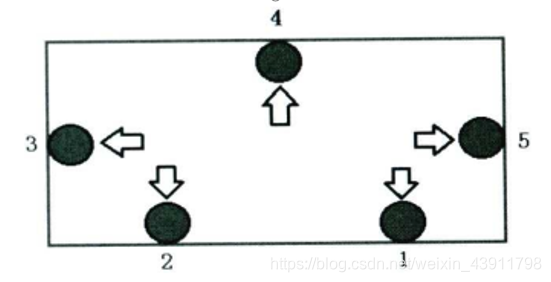

2.方槽
必须至少拾取5点（顺时针或逆时针）
2.PC-DMIS 2019
1.圆槽

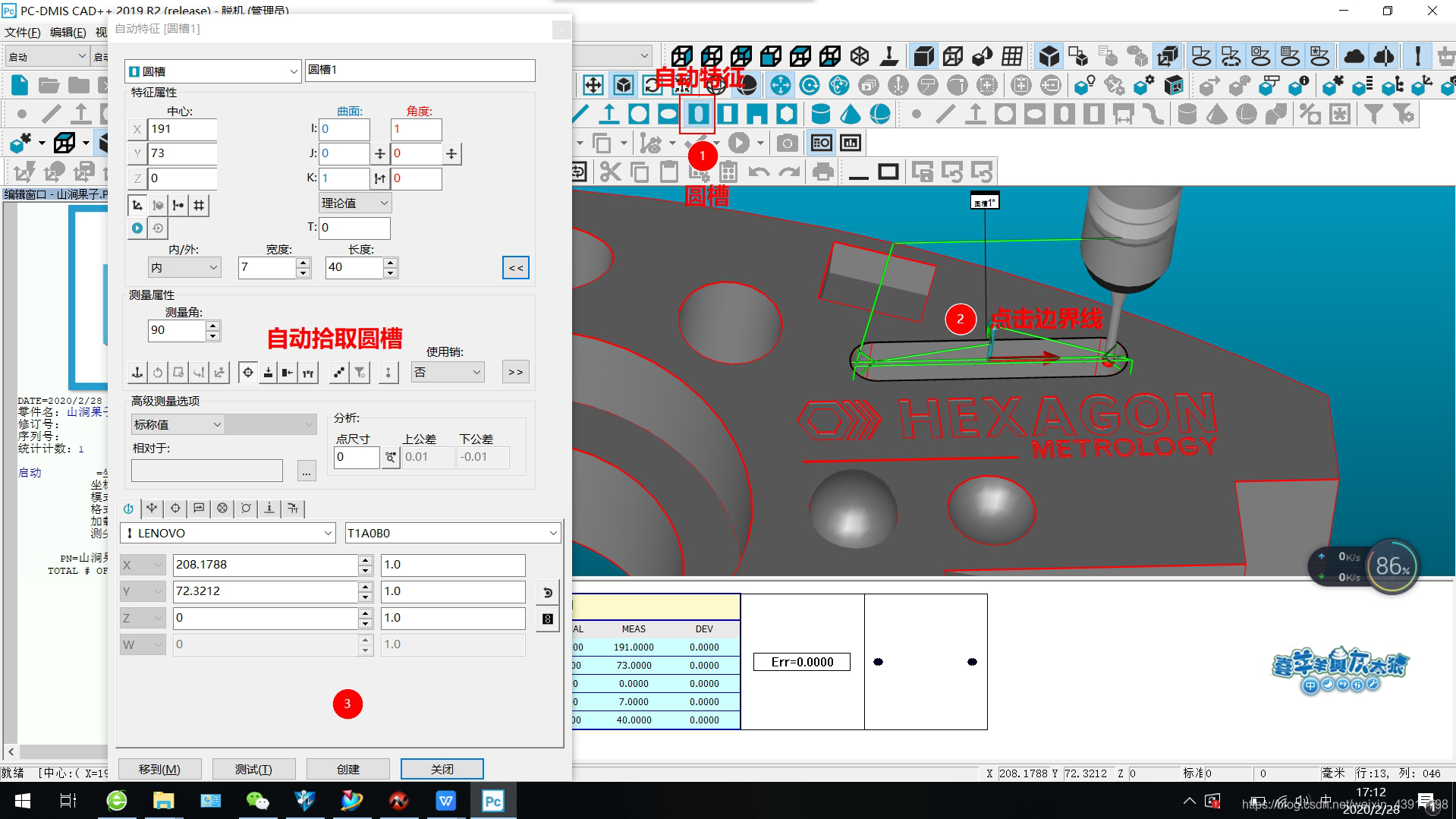

自动特征——圆槽——点击圆槽边界线——自动拾取

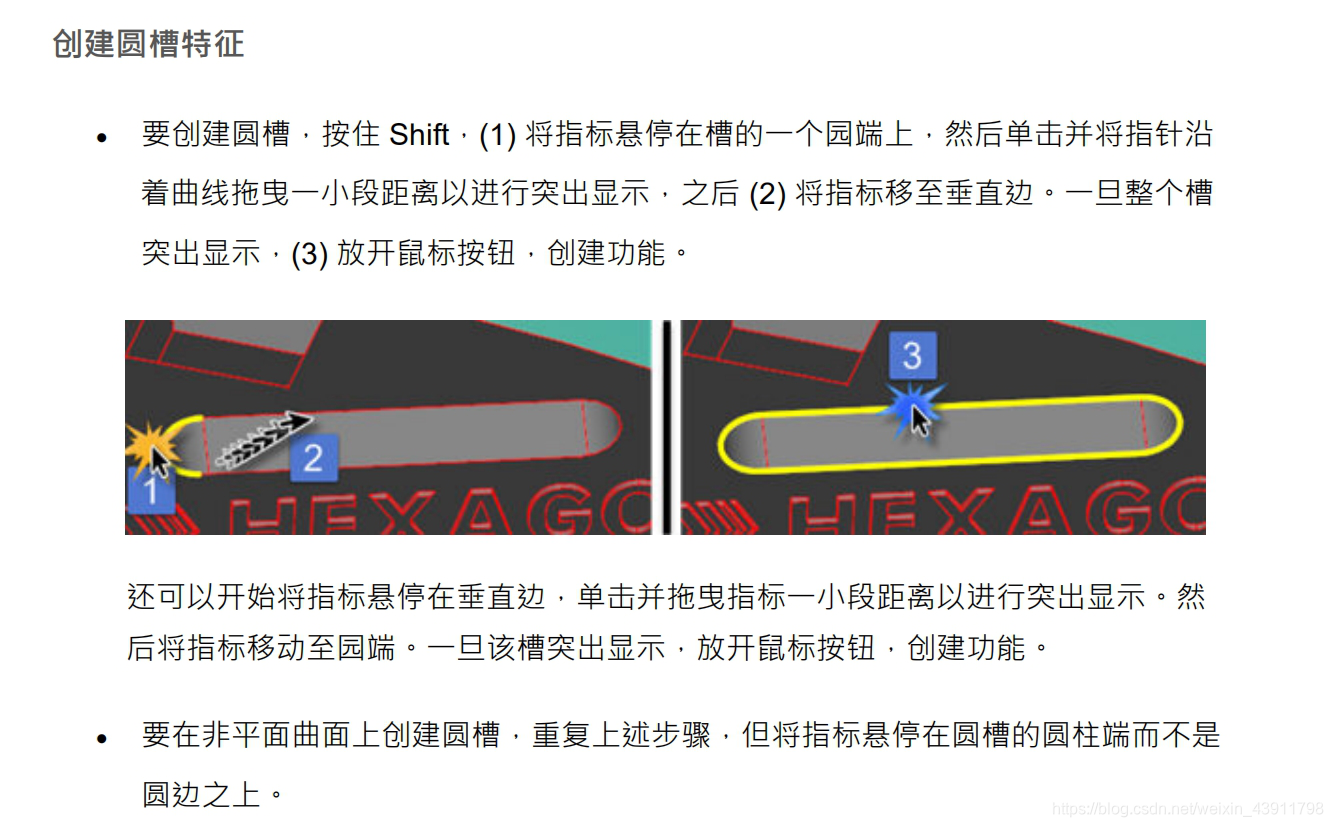

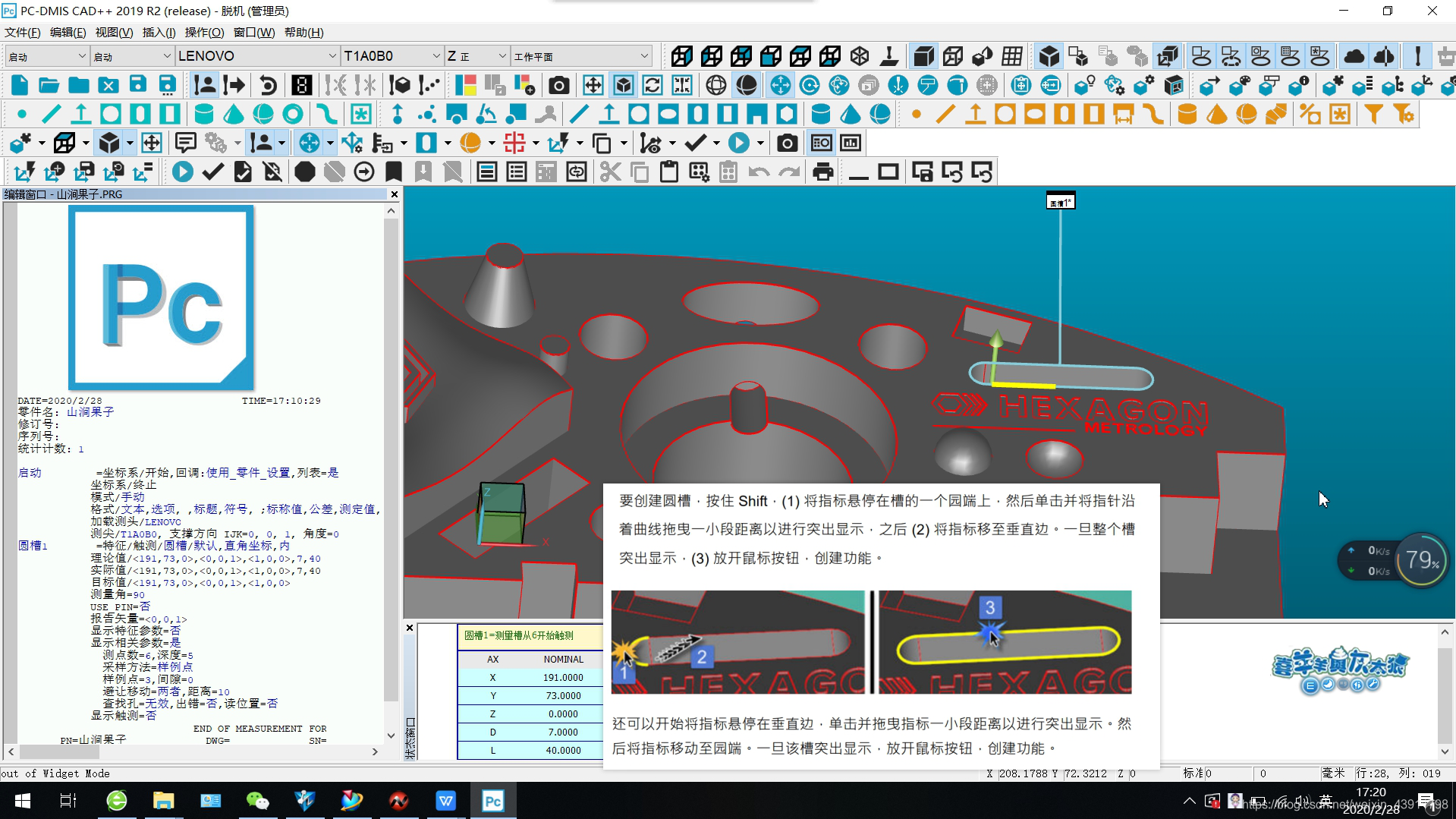

2.圆槽——快速拾取
3.方槽

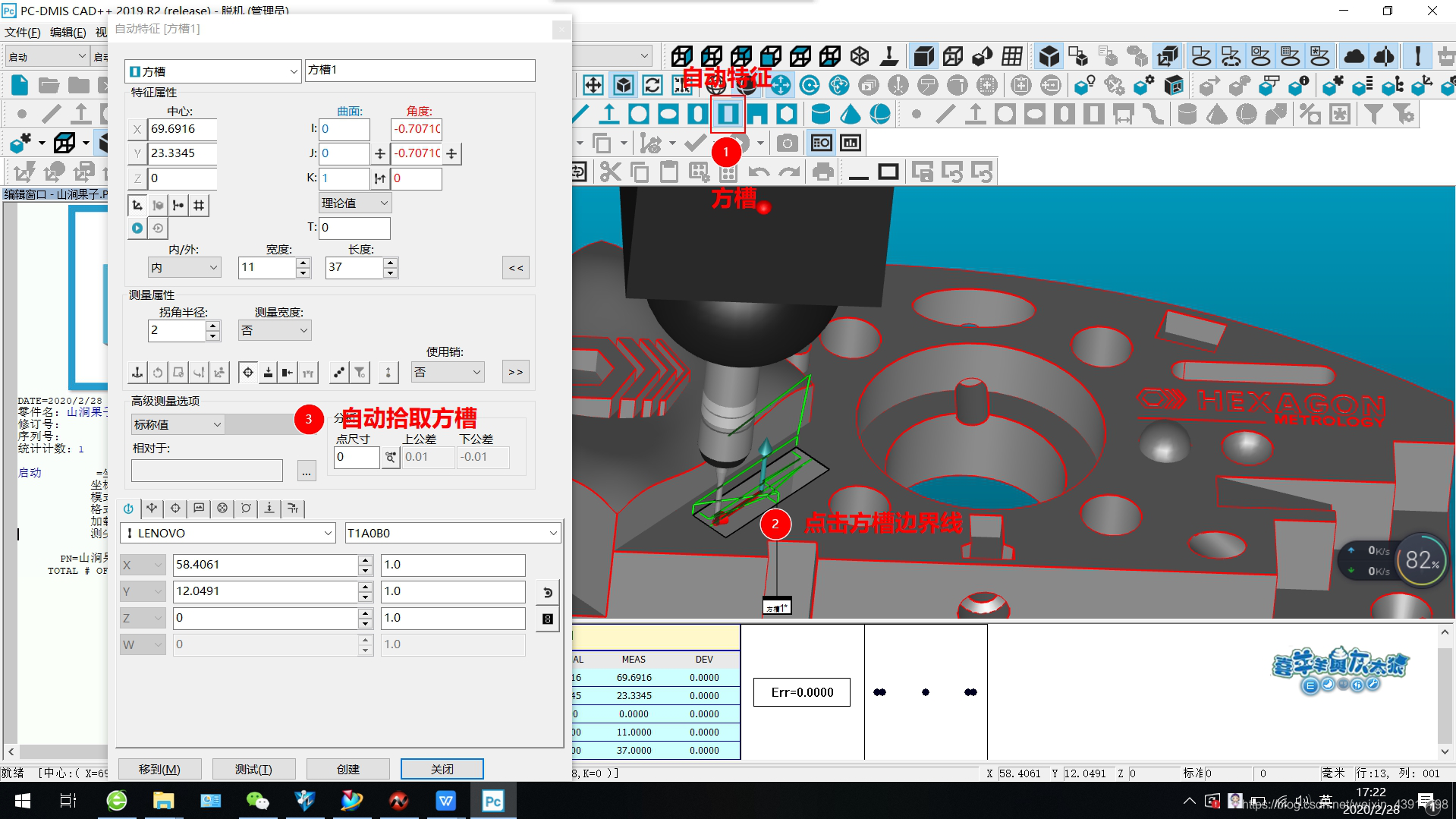

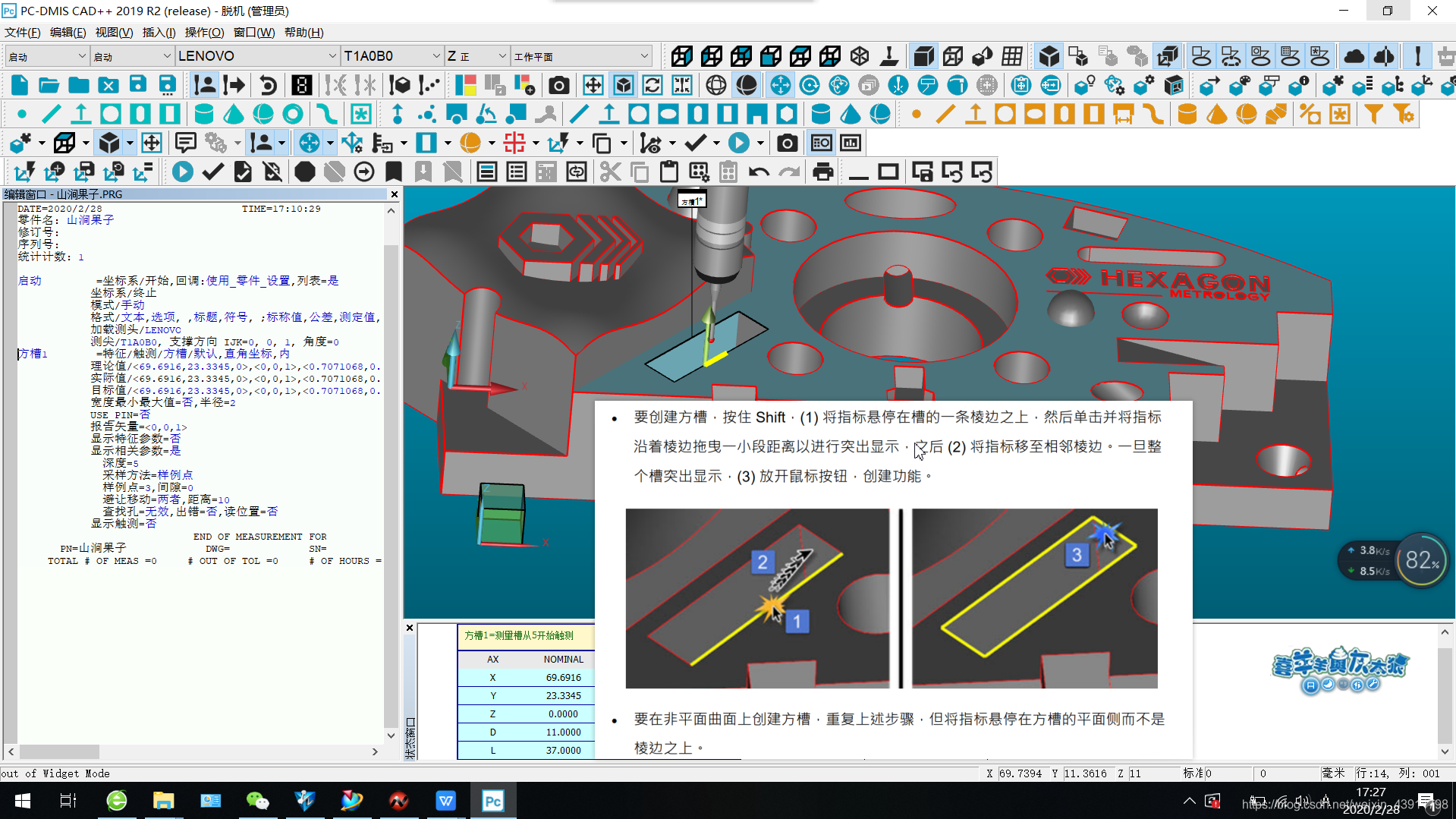

自动特征——方槽——方槽边界线点击
4.方槽

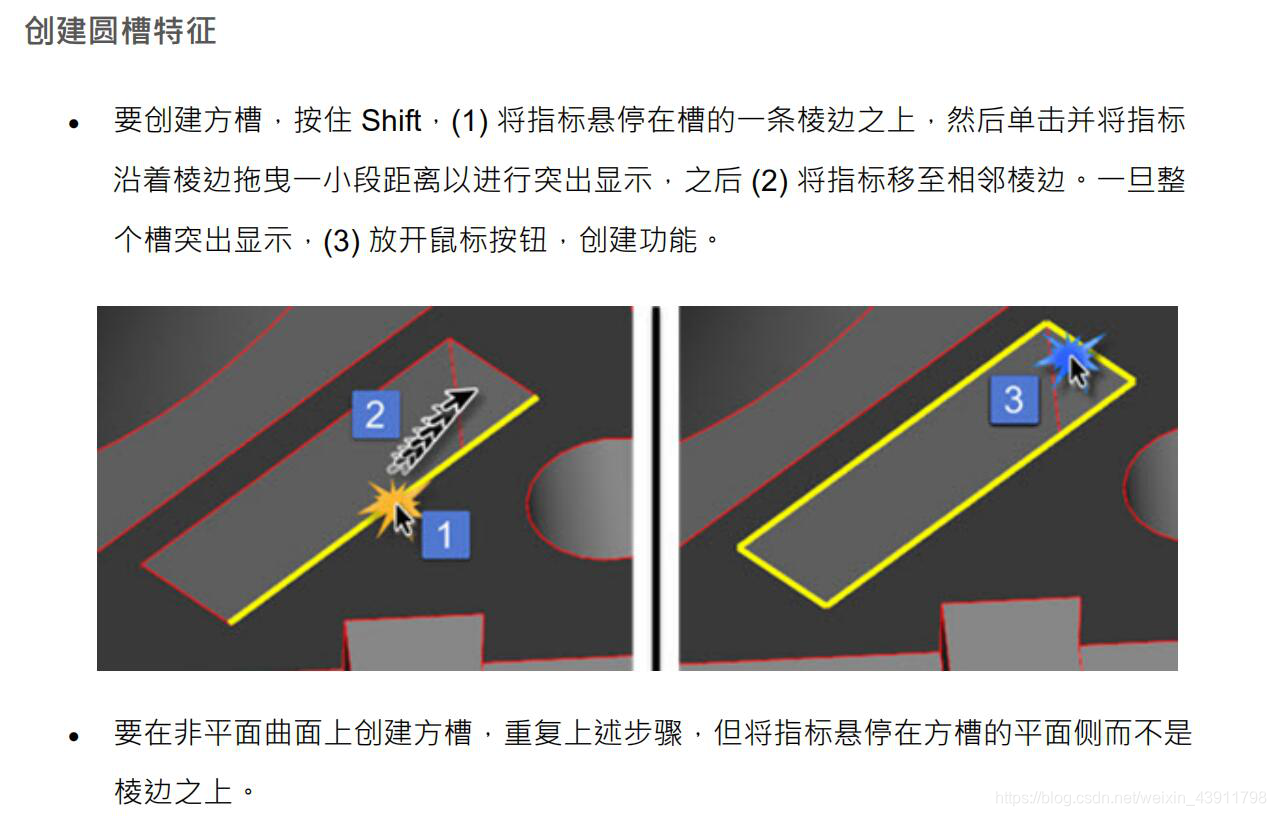

快速拾取
