引导语:业务中一个节点可能需要多个人审批,也可能是多个人任意一个人审批即可,这块就会用到多人审核
一. 多人会审基本流程

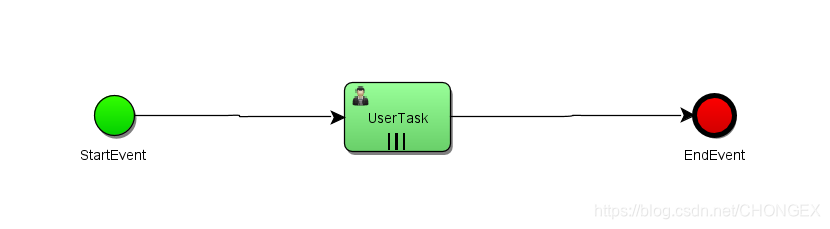

- 多人并行会审,流程图如下:

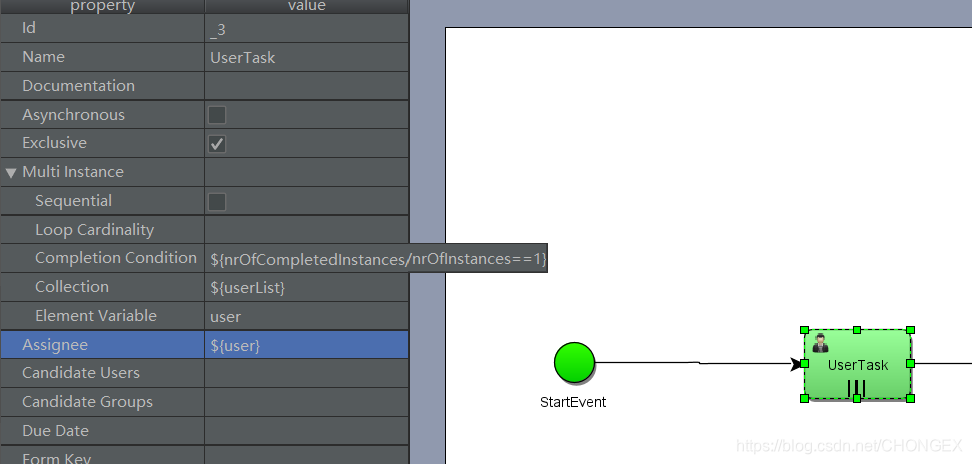

2. 流程配置
Multi instance:
- Sequence 设置流程为串行还是并行处理。
- Loop cardinality 设置节点的循环次数。
- Collection 设置处理人集合。
- Element variable 设置一个处理人变量。
- Completion condition 设置结束条件,在这里配置会签结束条件
- nrOfInstances:实例总数
- nrOfActiveInstances:当前活动的,比如,还没完成的,实例数量。 对于顺序执行的多实例,值一直为1。
- nrOfCompletedInstances:已经完成实例的数目。
可以通过execution.getVariable(x)方法获得这些变量。
另外,每个创建的分支都会有分支级别的本地变量(比如,其他实例不可见, 不会保存到流程实例级别)
- loopCounter:表示特定实例的在循环的索引值。可以使用activiti的elementIndexVariable属性修改loopCounter的变量名。
3.流程梳理
多人并行会审,此处根据condition配置的变量来对节点流程进行内部走向,${nrOfCompletedInstances/nrOfInstances==1}代表所有的人全部通过则才会到下一个节点,如果是任意一个人会审通过则进入下一个节点,则修改表达式${nrOfCompletedInstances>0}
4.代码实现
代码其实很简单,上一节的代码不变,在启动流程传参那块,key变成对应的userList,传入多人id数组即可
@Overridepublic ProcessInstance getTask(String perid, String tempName, Map<String, Object> map){identityService.setAuthenticatedUserId(perid);// 开始流程 map内容set对应的审核用户ProcessInstance pi = runtimeService.startProcessInstanceByKey(tempName, map);// 查询当前任务return pi;}
传参如下:
Map<string,Object> map =Maps.newHashMap();List<String> userList = new ArrayList();userList.add("1");userList.add("2");map.put("userList",userList );
启动流程则可以用set的用户查询对应的任务,进行审核,代码上一节都有.流程代码公共方法,只是根据业务参数进行传参
以上流程为多人并行审核,如果是多人顺序审核,选中sequential,顺序发起流程则会根据set人的顺序进行任务审核,前一个审核完成才会到下一个人审核.
二. 多很会审加排他网关

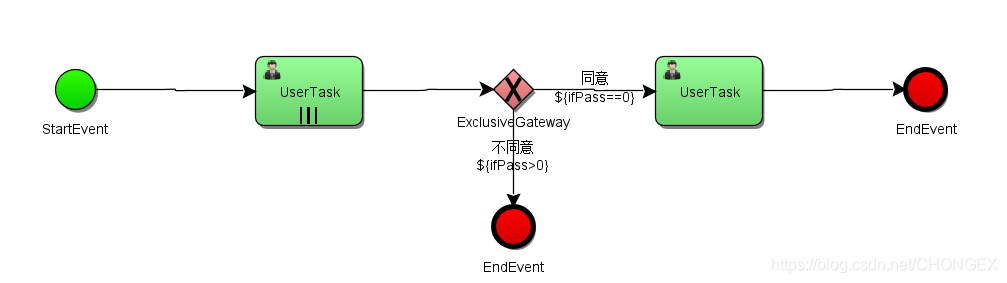

1.绘制流程图如下
流程分析: 多人并行审核,发起流程,所有人同意则进行到下一个节点人审核,如果有一个人不同意则流程结束.这里用到了排他网关,非此即彼,根据审核结果条件来处理下个节点的流向.
2.首先一个审核用户,多人审核,全部通过或者有一个不通过,则用ifPass来辨别审核同意还是不同意,
completion condition配置如下${nrOfCompletedInstances/nrOfInstances==1|| ifPass>0},其他的配置如上,

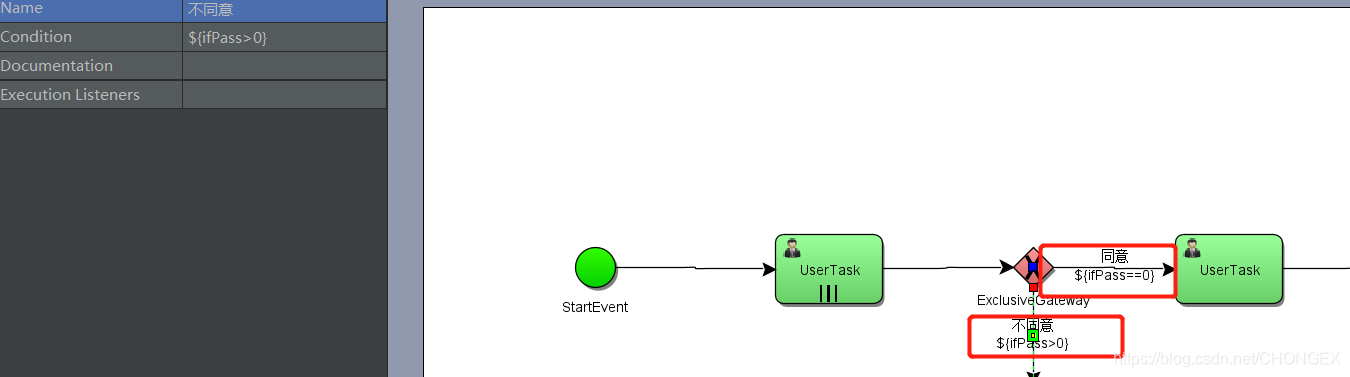

排他网关连接线配置如下
3.配置监听类
@Overridepublic void notify(DelegateTask delegateTask) {String eventName = delegateTask.getEventName();// ActivitiEventType.PROCESS_STARTEDif ("create".endsWith(eventName)) {log.info("create=========");} else if ("assignment".endsWith(eventName)) {log.info("assignment========");} else if ("complete".endsWith(eventName)) {log.info("complete===========");Map<String, Object> map = delegateTask.getVariables();String ifPass = ObjectUtils.toString(map.get("ifPass"),"");if(StringUtils.isNoneBlank(ifPass) && ifPass.equals("0")){delegateTask.setVariable("ifPass",1);}else {delegateTask.setVariable("ifPass",0);}} else if ("delete".endsWith(eventName)) {log.info("delete=============");}// delegateTask 可以操作activiti引擎的一些东西}
4.流程启动运行,接口上一节代码不变.到此,基本业务流程也就实现了,对于项目中遇到的业务问题,可以借助监听类来实现复杂的业务流程,千变万化只要了解代码的编写方式,就能去实现多类型的复杂业务流程.
欢迎评论,留下您宝贵的建议,如果对你有用请记得点赞哦
