1、ADW2XX系列导轨式多回路电力仪表

● 概述

ADW2xx系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量，最多可同时接入四个三相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。

● 型号说明

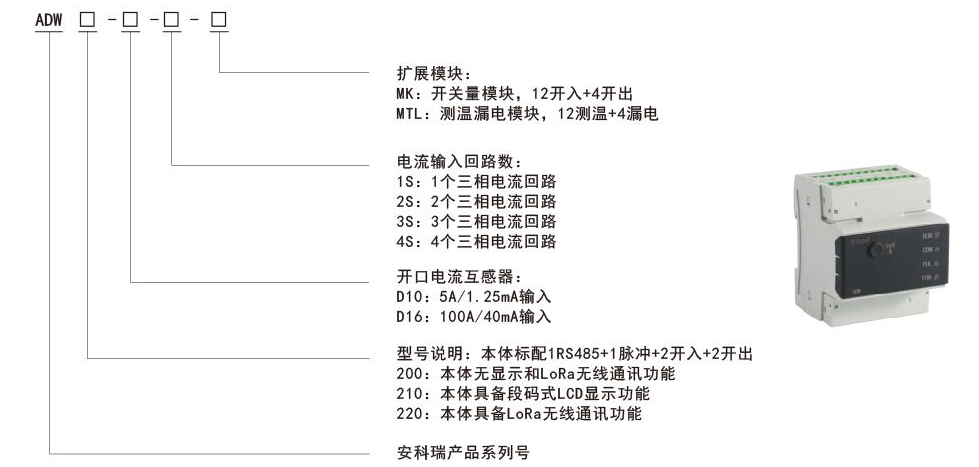

主体模块命名：

在这里插入图片描述

注: 1.可选择外置吸盘天线，标配线长2米。

2.扩展功能模块最多可同时选配MK+MTL+AWT无线通讯模块（见3.1章节无线扩展模块任选其一）。

3.建议AKH-0.66/K-∮10N的安放位置与一次侧互感器的间距保持在1米以上。

4.漏电流互感器为建议型号

● 技术参数
♦ 主体技术参数

在这里插入图片描述

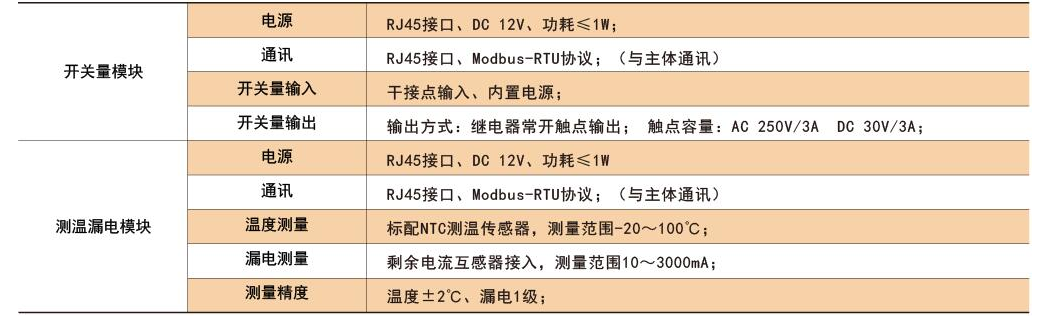

♦ 模块技术参数
在这里插入图片描述

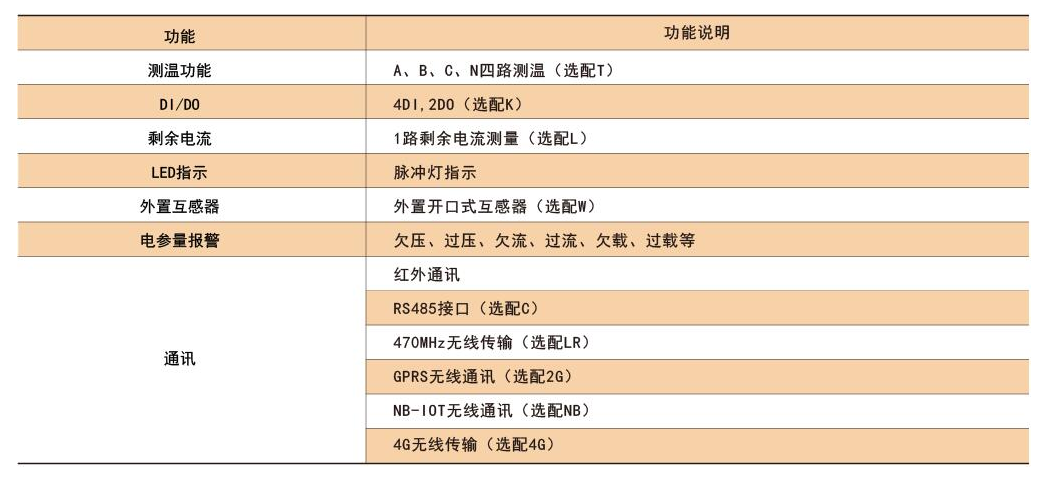

● 产品功能
具体功能如下：
◆ N（1、2、3、4）路三相回路全电参量测量，电流互感器外置；
◆ 监测三相电压/电流、零序电流、频率；
◆ 监测三相功率、总功率（有功、无功、视在）；
◆ 监测三相功率因数、总功率因数；
◆ 监测电压/电流相角、电压/电流不平衡度；
◆ 监测电压、电流总谐波及2-31分次谐波；
◆ 当月和上月的电压、电流、功率极值记录；
◆ 最大电流、最大功率需量和实时电流、实时功率需量；
◆ 200条事件记录，记录DIDO的动作情况；
◆ 支持过压、过流、断相、DI联动等报警输出；
◆ 4时区14时段的费率设置；
◆ 四象限电能，12个月复费率电能统计；
◆ 31天四象限和复费率电能冻结,正反向电能计量；
◆ 两路开关量输入、两路开关量输出、RS485通讯、有功脉冲输出（可切换对应回路）。

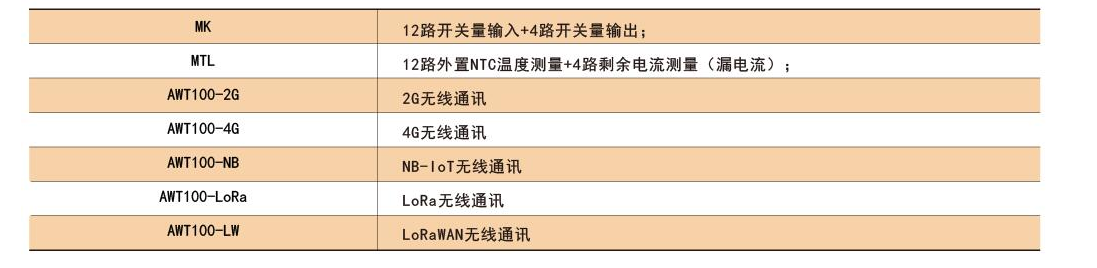

可通过其RJ45接口扩展下列辅助功能：

在这里插入图片描述
