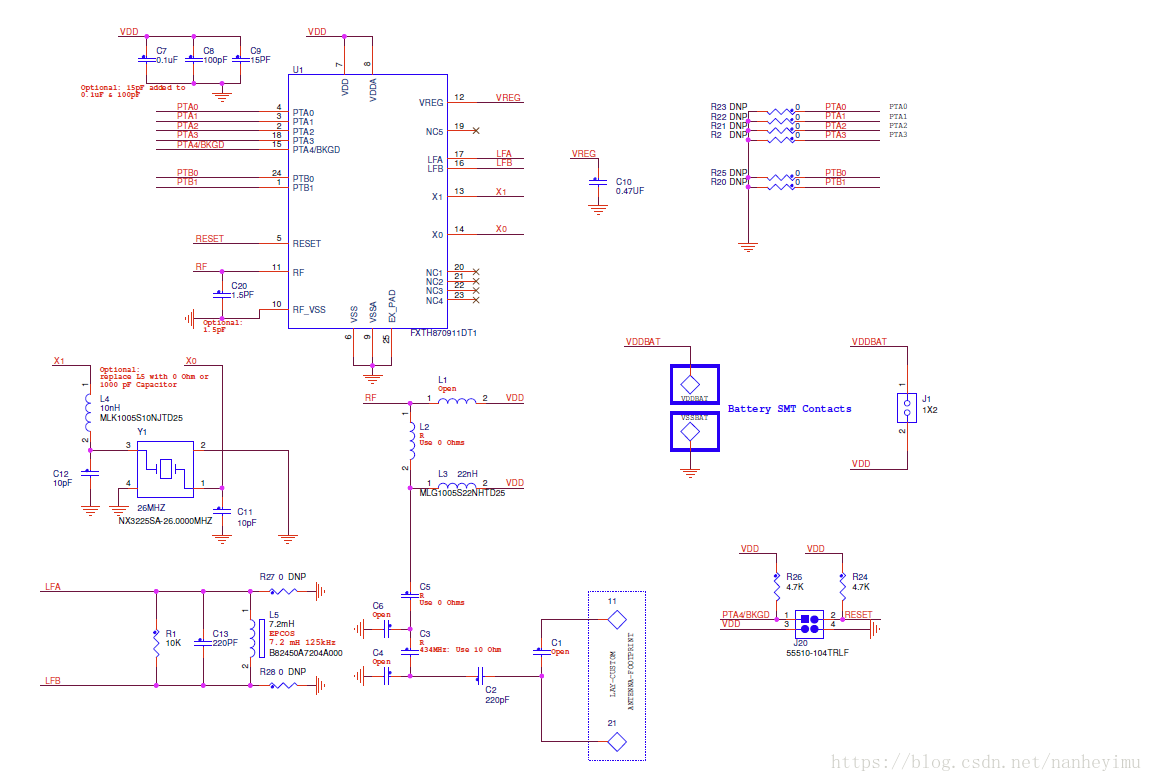

硬件原理图

使用f87xx11系列芯片参考，此原理图为433.92m fsk调制

软件说明：
协议
调制方式:FSK
频率: 433.920 MHz
频偏: 20.0 kHz
编码: Manchester
曼彻斯特类型: 10=One, 01=Zero
传输速率: 9.6 kbps
负载字节位起始: msb
前导码长度: 12（可根据需求调整长度，减少功耗）
前导码数据:0x00
同步码长度:1-byte
同步码: 0x01
数据长度:8

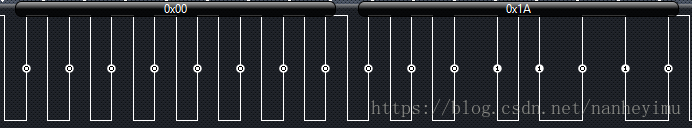

调制脉冲：

状态机转换图：

状态机转换代码

	switch(guTPMSStatus){case OFF:vfnSetPWUSec(15);if(gu16CompPressure>10)		//激活{gu16PressureMax = gu16CompPressure;gu16PressureMin = gu16CompPressure;guTPMSStatus = PRESSURE_CHANGE;		//压力改变vfnSetPWUSec(1);}break;case STANDBY:					//稳定静止状态vfnSetPWUSec(6);Translate_State();break;case RUN:						//运动状态vfnSetPWUSec(5);Translate_State();guRunCnt++;if(guRunCnt>5){Measure_Voltage();Get_Voltage_State();Measure_Temperature();vfnRfSendFrame(2);guRunCnt = 0;}break;case PRESSURE_CHANGE:			//压力变化vfnSetPWUSec(1);Translate_State();Measure_Voltage();Get_Voltage_State();Measure_Temperature();vfnRfSendFrame();break;case RUN_AND_CHANGE:vfnSetPWUSec(1);Translate_State();Measure_Voltage();Get_Voltage_State();Measure_Temperature();vfnRfSendFrame();break;}

数据发送：
数据包含前导码，同步码，和数据部分
前导码功能唤醒接收端接收数据：此部分可根据客户需求调整长度
同步码可自定义
数据部分用于将胎压信息传输给接收端用来显示报警

调制方式：
采用的fsk调制方式发送数据，频率为433.92M.
调整RF发射时首先确定中心频率在误差范围之内。
设定合理的频偏能让产品更稳定。
频偏设置越大信号带宽越大，对于晶振的要求不需要那么严格，反之设置越小带宽越小，带内干扰减少，信噪比提高，可以提高接收灵敏度。设置合理的频宽能够兼顾稳定和灵敏。
波特率:
波特率就是调制信号的频率,比如波特率是10000,实际上调制信号的频率就是5KHz,这里我们假设载波是100MHz。载波的周期是10ns,调制信号的周期是0.2ms。假如我们要发一个01信号,那么在0电平的时候信号频率就是100.005MHz,在0电平期间有0.2ms/10ns=2万个频率为100.005MHz 的周期信号,1电平的时候信号频率是99.995MHz,在1电平期间有0.2ms/10ns=2万个频率为99.995MHz 的周期信号。如果波特率是1000,那么在0电平的时候信号频率就是100.0005MHz,在0电平期间有0.2ms/10ns=20万个频率为100.005MHz 的周期信号,1电平的时候信号频率是99.9995MHz,在1电平期间有0.2ms/10ns=20万个频率为99.9995MHz 的周期信号。所以波特率越低,信号传输的时间越长。
传输过程中主要的误码率是在频谱切换的时候产生,波特率越低,频谱切换的越慢,单位时间的数据量越小,分辨率越高;而且波特率越低,信号带宽越窄,抗干扰杜越好。这些都可以提高接收灵敏度。

已实际应用于生产，完整方案文档正在整理持续更新。
技术沟通邮件：tpms_for_open@outlook.com 微信：virtual_wealth
